РЭОП или плоскопанельные цифровые детекторы - что выбрать?

15.06.2023 г.

Содержание

  1. Особенности РЭОП
  2. Особенности плоскопанельных детекторов
  3. Выводы: что выбрать?

Сегодня рентгенотелевизионные системы представлены двумя видами оборудования: плоскопанельные цифровые детекторы (ППД) и РЭОП. Рассмотрим их конструкционные особенности, а также преимущества и недостатки.

Особенности РЭОП

Основное назначение – это усиление яркости рентгеновского изображения. Рентгеновский электронно-оптический преобразователь берет за основу рентгенлюминисценцию или фотоэлектронную эмиссию.

Технологически РЭОП представляет электровакуумное оборудование с остаточным давлением до 5х10-7 рт.ст. Внутри расположен фотокатодный узел, который состоит из входного фосфорного окна, катода и системы фокусирующих электродов. Под действием рентгеновских лучей, фотоны света выбивают электроны из фотокатода. Они, в свою очередь, ускоряются и фокусируются электродами.

Рентгеновский электронно-оптический преобразователь - схема

(Рис. 1. Схема рентгеновского электронно-оптического преобразователя)

Основные характеристики РЭОП:

  • Коэф. преобразования. Отношение яркости выходного экрана к дозировке рентгеновских лучей.
  • Коэф. усиления. Отношение интенсивности оптического излучения на входе к интенсивности РИ.
  • Разрешение. Количество пар линий на 1 миллиметр в центре входного экрана.
  • Частотноконтрасные характеристики. Контрастность изображения.
  • Динамический диапазон. Отношение интенсивности рентгеновских лучей, при котором прибор может обеспечить различие порогового контраста (обычно 5%) в верхнем и нижнем интервалах.
  • Отношение сигнал/шум. Соотношение между полезным сигналом и шумом. Чаще всего выражается в дБ. Чем выше отношение, тем слабее шум на итоговом изображении.
Параметр РЭОП
Thales XRI 420 9'' Siemens 23-3M 9'' ФИЛИНН 9H765M
Диаметр входного окна, мм 230 230 230
Полезный диаметр входного окна, мм 215 170 215
Коэффициент преобразователя, к д/м2/мP/c 200 148
Разрешающая способность, центр/70%/93%, пл/мм 4.8/5.6/6.4 5.2/5.8/6.4 4.0/5.0/6.2
Коэффициента контраста (10%) 23/25/30 23/35/45 -/-/36
Отношение сигнал/шум, дБ 62 - -
Вес, кг 18 - -

Преимущества рентгеновских электронно-оптических преобразователей:

  • Высокое разрешение;
  • Возможно просматривать объекты в реальном времени;
  • Низкая цена, в сравнении с цифровым плоскопанельными детекторами.

Недостатки РЭОП:

  • Большой вес и габариты;
  • Нет настроек градации серого;
  • Соотношение сигнал/шум смещены в пользу второго;
  • На снимке много аберраций, в сравнении с детекторами;
  • Из-за цифровых камер снижается устойчивость к рентгеновским лучам, поэтому на больших мощностях возможен выход из строя.

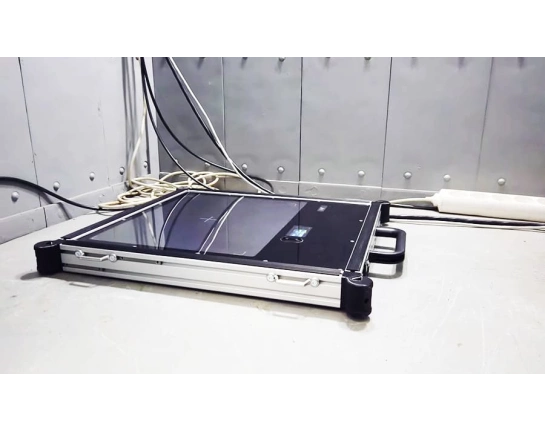

Особенности плоскопанельных детекторов

Устроены иначе: фотоны попадают на фотодиодную матрицу из кремния, где преображаются в электричество. Ток идет на тонкопленочные транзисторы, где происходит усиление. Сигнал из аналогового конвертируется в цифровой и передается в виде снимка на компьютер оператора.

Плоскопанельный детектор - схема

(Рис. 2. Схема плоскопанельного цифрового детектора)

В отличие от РЭОП, качество снимка от модели к модели отличается. Принципиальная схема у большинства ППД одинаковая, но в зависимости от базовых компонентов и решений производителя, возможности детектора отличаются.

Основные характеристики:

  • Размеры матрицы и пикселей;
  • Аналогово-цифровой конвектор;
  • Фреймрейт;
  • Количество пар линий на мм;
  • Соотношение сигнал/шум.

При этом ни одна из характеристик не может быть ключевой. Например, при слабом аналогово-цифровом конвекторе, большой размер матрицы и пикселей не смогут улучшить изображение.

Преимущества ППД:

  • Малый размер и габариты, особенно в сравнении с РЭОП;
  • Есть настройки градации серого, потому что на выходе получается цифровое изображение;
  • Высокое разрешение;
  • Минимальный шум;
  • Аберрации изображения отсутствуют;
  • Цифровой плоскопанельный детектор защищен от рентгеновских лучей.

Недостатки цифровых плоскопанельных детекторов;

  • Большинство моделей лишены возможности просмотра изображения в реальном времени. Такая функция предусмотрена только у дорогих моделей.
  • Высокая цена даже у бюджетных серий, если сравнивать с РЭОП.

Выводы: что выбрать?

Выбор между цифровым плоскопанельным детектором и РЭОПом обусловлен конкретными задачами производства и доступным бюджетом. Из описания видно, что ППД во многом лучше:

  • Дают чистую картинку;
  • Имеют меньший размер;
  • В послед время появились цифровые плоскопанельные детекторы с высокой частотой кадров.

С другой стороны, они стоят дороже на треть, в сравнении с РЭОП. Многие предприятия не могут себе позволить даже бюджетный ППД, который в функциях будет ограниченнее, в сравнении с рентгеновским преобразователем.

Тем не менее, сегодня плоскопанельные детекторы постепенно дешевеют, а бюджетные модели «догоняют» премиальные по характеристикам. Поэтому все больше предприятий заказывают именно ППД. Также стоит учесть, что они не склонны к самоповреждению из-за сильного рентгеновского излучения.
