Определение и особенности
Визуально-измерительный контроль (ВИК) представляет собой базовый метод неразрушающего контроля, применяемый для оценки качества разнообразных изделий. Суть метода заключается в профессиональном осмотре поверхности объекта с использованием инструментов измерения. Визуальный осмотр является наиболее доступным и экономичным способом выявления поверхностных дефектов металлических деталей. По правилам ГОСТ, визуально-измерительный контроль всегда проводится перед применением иных методов проверки.
Главная особенность ВИК – простота реализации при соблюдении правил технической документации. Компонент измерения позволяет обнаружить различные поверхностные недостатки: трещины, коррозию, деформации. Визуальный метод часто становится первым этапом комплексной проверки, поскольку помогает быстро выявить зоны, требующие детального изучения.
Процедура проведения регламентируется стандартами ГОСТ, определяющими методику работы, требования к освещенности и квалификации специалистов. Измерительная составляющая требует использования проверенного оборудования для получения точных данных о геометрических особенностях поверхности и обнаруженных дефектах.
Какие инструменты используются при проведении
Для качественного проведения ВИК применяются доступные инструменты, отвечающие требованиям ГОСТ и особенностях проверяемого изделия. Визуальный осмотр может выполняться как невооруженным глазом, так и с применением увеличительных приборов. Измерительный арсенал включает набор устройств для определения размерных параметров контролируемых объектов и найденных дефектов.
В стандартный комплект для проведения визуально-измерительного контроля входят лупы разной кратности, эндоскопы, бороскопы и компактные микроскопы. Данное оборудование помогает изучить состояние поверхности и выявить мельчайшие дефекты, невидимые обычным зрением. Для части ВИК необходимы штангенциркули, микрометры, угломеры, шаблоны и другие приборы, обеспечивающие точное определение размеров.
Все устройства регулярно проверяются и калибруются согласно нормативной документации. Неразрушающий характер метода подразумевает сохранение целостности проверяемого изделия при проведении всех необходимых замеров и осмотров – в этом ключевое преимущество ВИК перед другими методами.
Где применяется
Визуально-измерительный контроль широко используется в различных отраслях, где качество поверхности изделий критически важно. Сварочные работы, производство металлоконструкций, изготовление стальных деталей – везде применяется ВИК как первичный метод проверки качества. В машиностроении данный вид необходим для оценки состояния ответственных деталей и узлов оборудования.
В нефтегазовой отрасли визуальный и измерительный контроль обязателен при строительстве и эксплуатации трубопроводов, резервуаров. Энергетический сектор, особенно атомный, требует тщательного проведения ВИК для обеспечения безопасности работы оборудования. Строительство также активно использует этот метод для проверки качества металлоконструкций, сварных соединений.
Регулярный визуально-измерительный контроль предусмотрен нормативной документацией для многих ответственных объектов и является важной частью технического обслуживания. ГОСТ устанавливает периодичность таких проверок в зависимости от типа оборудования и условий эксплуатации. Неразрушающая природа ВИК позволяет проводить диагностику без остановки работы изделий, что особенно ценно для непрерывных производственных линий.
Инструменты визуально-измерительного контроля
Для проведения качественного ВИК необходим комплект специализированных инструментов, соответствующих требованиям ГОСТ. Визуальная часть обеспечивается оптическими приборами, среди которых особенно удобны лупы с подсветкой, позволяющие детально рассмотреть состояние поверхности изделия при различных условиях освещения. Измерительный компонент требует применения точных инструментов для определения геометрических параметров.

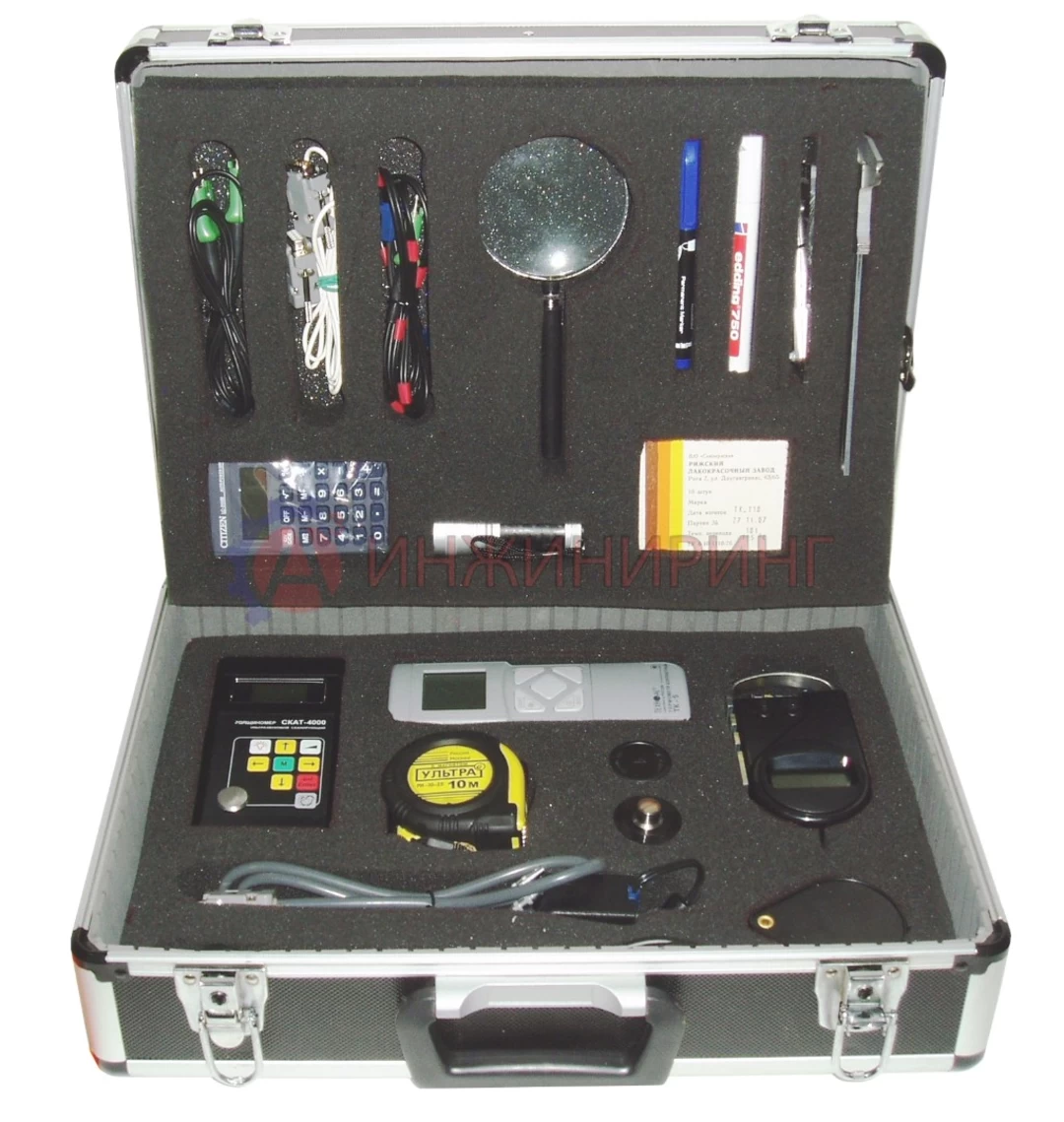

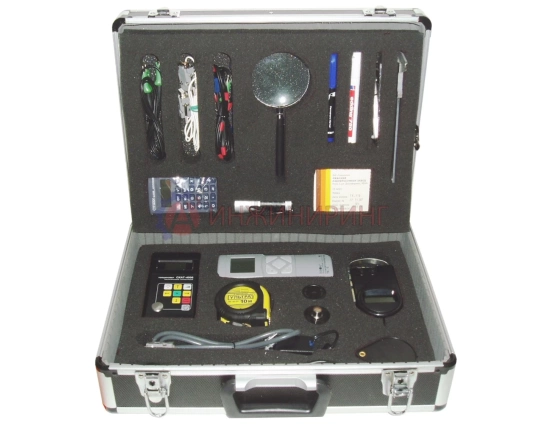

Базовый набор оборудования для проведения ВИК включает:
- Лупы различной кратности увеличения
- Штангенциркули и микрометры для линейных измерений
- Угломеры для контроля угловых параметров
- Шаблоны и калибры для проверки сложных профилей
- Рулетки и линейки для измерения протяженных элементов
- Эндоскопы для осмотра внутренних поверхностей
- Толщиномеры для определения толщины покрытий
- Осветители для обеспечения нужных условий визуального контроля
Вся техника для измерения проходит метрологическую поверку в установленные сроки, что гарантирует достоверность результатов. Современное оборудование для визуально-измерительного контроля часто включает цифровые приборы с функцией фиксации и хранения данных измерений, что упрощает оформление документации по итогам проверки.
Схема проведения контроля
Порядок проведения визуально-измерительного контроля четко регламентирован технической документацией и включает несколько последовательных шагов. Перед началом работы специалист изучает документацию на проверяемое изделие, включая чертежи, технические условия и требования ГОСТ. Визуальный осмотр проводится при хорошем освещении, обеспечивающем четкую видимость поверхности объекта.
Первым этапом идет общий осмотр изделия для выявления явных дефектов и отклонений. Затем выполняется детальное обследование отдельных участков, особенно в зонах повышенного риска возникновения брака. Здесь применяются увеличительные приборы для лучшего рассмотрения поверхности. После выявления подозрительных участков проводится измерительный контроль с использованием соответствующих инструментов.
Все обнаруженные дефекты фиксируются в специальной документации с указанием их особенностей: типа, размеров и местоположения. Измерительный этап позволяет определить, находятся ли выявленные отклонения в пределах допустимых значений, установленных нормативами. По результатам ВИК принимается решение о годности изделия, необходимости ремонта или признании его браком.
Визуально-измерительный контроль должен проводиться квалифицированными специалистами, имеющими соответствующую подготовку и аттестацию. Результаты оформляются в виде актов или протоколов, которые становятся частью технической документации на изделие. При необходимости по итогам ВИК может назначаться проведение дополнительных методов неразрушающего контроля для более глубокого исследования выявленных дефектов.
Применение визуально-измерительного контроля помогает выявить и предотвратить возможные проблемы на ранних стадиях, что существенно снижает затраты на последующий ремонт и повышает безопасность эксплуатации различных изделий и конструкций. Регулярная проверка методом ВИК – важная составляющая культуры производства и обслуживания технически сложных объектов.
