Проверка адгезии краски методом надрезов: какой инструмент нужен и как оценить результат

Внешне лакокрасочное покрытие может выглядеть качественным, но это не всегда означает, что оно надежно сцепляется с поверхностью. Чтобы обнаружить проблему до эксплуатации изделия, на производстве проводят проверку адгезии краски. Один из доступных способов — испытание надрезами: специалист повреждает небольшой участок по установленной схеме и оценивает, насколько сильно отслоился материал. Для достоверного результата важны толщина слоя краски, подходящий инструмент и соблюдение стандарта.

Зачем проверять сцепление покрытия с поверхностью

Адгезия показывает, насколько прочно краска удерживается на основании или на предыдущем слое. Контроль проводят при подборе технологии окрашивания, проверке готовых деталей и приемке партий продукции. Это особенно важно для металлических конструкций и оборудования, где отслоение краски снижает защиту от коррозии.

Адгезия методом решетчатых надрезов позволяет оценить сопротивление покрытия отделению после прорезания. Результат выражают в баллах, а не в мегапаскалях: испытание не измеряет прочность сцепления на отрыв. Допустимый балл определяют по требованиям к конкретному изделию.

Решетчатые и Х-образные надрезы: отличие методов

При испытании решёткой на покрытии делают два ряда параллельных линий под прямым углом. Получаются небольшие квадраты, по краям которых оценивают сколы и отслоения. Определение адгезии методом решетчатых надрезов проводят по ГОСТ 31149-2014. Этот способ не применяют к текстурированным покрытиям и слоям общей толщиной более 250 мкм.

Адгезия методом Х-образного надреза определяется иначе: на поверхности проводят две пересекающиеся линии, затем накладывают и снимают липкую ленту. Отслоение оценивают в зоне разрезов. ГОСТ 32702.2-2014 описывает этот способ для защитных покрытий стальных конструкций.

Методы нельзя смешивать: у них различаются процедура и правила оценки. Оба испытания оставляют повреждение, поэтому место контроля согласуют заранее, а после проверки при необходимости восстанавливают покрытие.

Какое оборудование потребуется

Для испытания необходимы острое лезвие, направляющий шаблон или подходящий резак. В зависимости от стандарта также используют щётку, липкую ленту, увеличительное стекло и средства контроля толщины. В разделе «Адгезиметры» можно подобрать инструмент под выбранный метод.

Например, адгезиметр А3-РХ — стальной шаблон для решетчатых и Х-образных надрезов. Он помогает выдерживать геометрию линий, но не заменяет режущее лезвие и остальные принадлежности.

Перед контролем измеряют толщину высохшей краски рядом с выбранным участком. Для этого используют толщиномеры покрытий. От толщины и типа основания зависит расстояние между линиями.

Многолезвийный резак не используют для покрытий толще 120 мкм, твёрдых покрытий и мягких оснований. В этих случаях нужен подходящий однолезвийный инструмент.

Как провести испытание решетчатым надрезом

Определение адгезии методом решетчатых надрезов выполняют последовательно:

1. Подготавливают поверхность. Дожидаются полного отверждения краски по технологии, удаляют загрязнения и проверяют условия испытания.
2. Выбирают участок. Он должен быть достаточно ровным для устойчивого положения инструмента. Измеряют толщину и проверяют остроту лезвия.
3. Выполняют надрезы. Наносят шесть параллельных линий длиной не менее 20 мм, затем ещё шесть перпендикулярно первым. Лезвие должно проходить через всю толщину покрытия до основания.
4. Удаляют отделившиеся частицы. Используют щетку или ленту согласно выбранной методике. Произвольно менять порядок нельзя.
5. Оценивают повреждения. Осматривают решётку при хорошем освещении и сравнивают её с классификацией стандарта.

Адгезия решетчатым надрезом по ГОСТ 31149-2014 проверяется не менее чем на трех участках. Если результаты расходятся более чем на один балл, проводят дополнительные испытания. Когда слой невозможно прорезать до основания, результат считают недействительным.

Как оценить результат по ГОСТ

Оценка адгезии покрытия основана на площади и характере отслоений. Для решетчатой схемы по ГОСТ 31149-2014 предусмотрены шесть классов:

Чем ниже балл, тем меньше повреждений. Но это не универсальная оценка «годно или не годно»: допустимое значение задают требования к продукции. Для окончательной классификации учитывают не только проценты, но и рисунки повреждений в стандарте. К Х-образному надрезу эту таблицу не применяют.

В протокол вносят данные изделия и покрытия, тип основания, толщину, номер и редакцию стандарта, инструмент, шаг линий, способ очистки, условия проверки и результаты всех участков. Если использовалась лента, указывают её характеристики. При необходимости прикладывают фотографии.

Что чаще всего искажает результат

Адгезия методом решетчатых надрезов может быть оценена неверно, если лезвие затупилось и рвет пленку вместо ровного прорезания. Ошибки также возникают при неправильном шаге, недостаточной глубине линий или испытании краски до завершения отверждения.

Отдельный риск — неподходящая лента. Обычный канцелярский скотч с неизвестными характеристиками не обеспечивает повторяемость процедуры. Материал, прижатие и снятие должны соответствовать применяемому стандарту. Нельзя усиливать воздействие, чтобы «проверить получше»: такой результат будет несопоставим с нормативным.

Как выбрать комплект: краткий чек-лист

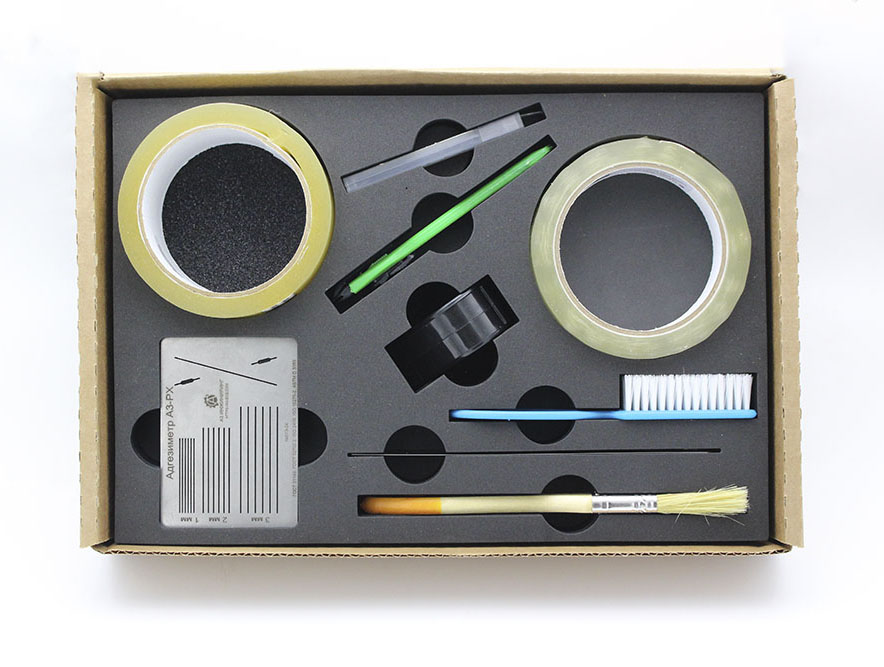

Для регулярного контроля можно использовать набор А3-РХ для двух способов надрезов. Перед заказом уточняют состав принадлежностей: шаблон, лезвие, щетка, лента и средства осмотра. Отдельный шаблон А3-РХ указан по цене 5 800 ₽; стоимость полного набора уточняется отдельно.

Перед подбором оборудования проверьте:

• какой стандарт и критерий приемки применяются;
• из чего сделано основание и какова толщина покрытия;
• нужна решетчатая или Х-образная схема;
• какие режущие и расходные материалы предусмотрены;
• чем измерять толщину и как фиксировать результаты.

Проверка адгезии краски будет полезна только при соблюдении одинаковых условий и понятных критериев оценки. Подобрать инструмент и комплектующие для конкретной методики помогут специалисты А3-Инжиниринг.
