Метод компьютерной радиографии

30.10.2023 г.

Содержание

  1. Что такое компьютерная радиография?
  2. Устройство комплексов компьютерной радиографии
  3. Как работает компьютерная радиография
  4. Преимущества
  5. Недостатки метода

В области осуществления процессов контроля за теми или иными объектами с целью обнаружения определенных дефектов широко применяют такой метод, как компьютерная радиография.



Что такое компьютерная радиография?

Компьютерная радиография – это метод контроля радиографического уровня, при проведении которого используют специальные пластины из фосфора, обладающие свойствами запоминать информацию.

Такой носитель информации не является одноразовым, в результате применения которого получают рентгенограммы. После того как пластина подвергается просвечиванию, она помещается в специальный сканер, с неё считываются изображения и переносятся на компьютер, после чего снова может быть использована по назначению.

Если сравнивать данный способ с пленочным, стоит отметить, что он более прогрессивен и за счет него удается повысить производительность контроля, устраняя необходимость в обработке фотохимическими составами и использовании расходников.

схематичное изображение фосфорной пластины

Устройство комплексов компьютерной радиографии

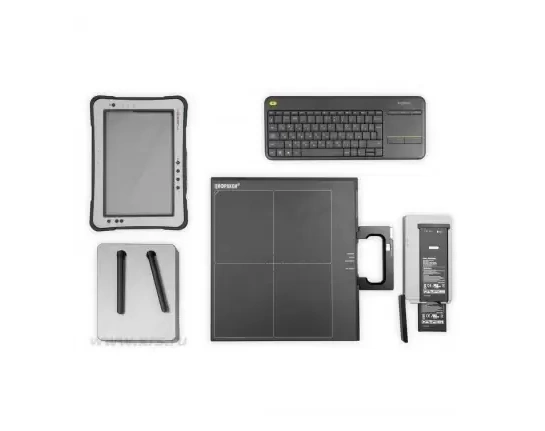

Компьютерная радиография осуществляется посредством комплексного устройства, состоящего из:

  • Запоминающие пластины (ЗП) из фосфора разных габаритов (6х24, 10х24, 10х48, 18х24, 24х30, 35х43), разрешений и диапазонов рабочих температур (от -5 до +300).
  • Сканер, за счет которого происходит считывание информации, передачи её на компьютер с последующим удалением. Сканер оснащен лазером, от размера пятна которого будет зависеть качество рентгенограммы. Такие устройства могут быть оснащены автоматизированной системой извлечения кассеты, считывания информации и загрузки её обратно, а некоторые требуют механического вмешательства.

Чтобы оборудование работало полноценно, потребуется ПК со специально предназначенным программным обеспечением.



Как работает компьютерная радиография

Принцип работы заключается в выполнении следующих действий:

  • Пропуск пластины через сканер с последующим стиранием, после чего нужно вставить в кассету, убеждаясь, что на пластине нет изображений из прошлого цикла.
  • Обозначение начальной точки отсчета, направление установки мерительного пояса с последующим крепежом.
  • Установка проволочного индикатора качества изображения.
  • Крепеж кассеты со встроенной пластиной на месте контроля.
  • Выставление рентгена и просвечивание объекта. Данные технологической карты определяют подбор схемы просвечивания. Толщина стенок, энергия излучения, наличие усиливающих экранов – все это повлияет на расчет расстояния от источника до ЗП.
  • Демонтаж кассеты с пластиной, погрузка её в сканер с использованием перчаток. Делать это можно при любом освещении, но чувствительной стороной лучше не обращать к источнику света.
  • Запуск процесса сканирования и стирания информации, если такая опция включена.
  • Проверка нужного уровня чувствительности контроля, резкости и разрешения согласно ГОСТу.
  • Измерение нормализованного отношения сигнал-шума SNR.
  • Сохранение копии на компьютере или карте памяти.
  • Обработка изображения и его расшифровка.
  • Заполнение протокола.



Преимущества

Компьютерная радиография, если сравнивать её с классическим пленочным и цифровым оборудованием, имеет ряд преимуществ:

  • Производительность контроля существенно увеличивается примерно до 5 раз, за счет увеличенной чувствительности к рентгеновскому излучению (время экспозиции сокращается до 10 раз).
  • Затраты на расходники и оборудование сокращаются, так как кроме сканера и компьютера с установленным на него специальным программным обеспечением ничего не нужно.
  • Высокое качество полученных радиограмм. Для сравнения – разрешение цифровых систем равно 75-200 мкм, у ЗП – 30 мкм, что помогает заметить даже самые малые изъяны.
  • Можно эксплуатировать для работы с изогнутыми объектами. ЗП гнется в мягком корпусе кассеты, а это, в свою очередь, позволяет выбирать дополнительные схемы просвечивания.
  • Можно использовать многоразовые запоминающие пластины, что особенно важно при просвечивании объектов разных геометрических форм, размеров, доступности контроля.
  • Можно использовать в полевых условиях, а также автономно, если сканер оснащен аккумулятором.
  • Долгий срок эксплуатации. Использовать оборудование просто, он практически не содержит частей, которые изнашиваются со временем.
  • Простота в уходе. Достаточно проводить профилактические меры раз в 1-1,5 года.
  • Рентгенограммы поддаются постобработке за счет использования профессионального программного обеспечения.
  • Безопасность данных, обусловленная тем, что снимки сохраняются в формате DICONDE. А в случае необходимости можно установить пароль.



Недостатки метода

Несмотря на наличие многих плюсов, имеются и некоторые минусы:

  • Чем больше энергия рентгеновского излучения, тем меньше будет чувствительность. Среднее значение для запоминающих пластин – 300 кэВ.
  • Высокая стоимость, но это вполне окупается многими преимуществами.
  • Требовательность к персоналу. Перед работой с оборудованием нужно пройти обучение и аттестации.

Компьютерная радиография определенно имеет свои преимущества, которые позволяют этому способу быть более удобным в использовании по сравнению с классическим пленочным и цифровым оборудованием.
