Что это такое
Контроль герметичности представляет собой комплекс процедур неразрушающего контроля, направленных на выявление сквозных дефектов в различных конструкциях и системах. Эта процедура позволяет обнаружить утечки газов или жидкостей через микротрещины, поры, непровары в сварных соединениях и других элементах оборудования.
Основная задача проверки герметичности – обеспечить безопасность эксплуатации резервуаров, трубопроводов, сосудов под давлением. Нарушение герметичности может привести к серьезным авариям и экономическим потерям.
Процедуры диагностики герметичности относятся к течеисканию – виду неразрушающего контроля проникающими веществами для обнаружения сквозных повреждений. Течеискание применяется во всех отраслях промышленности, где требуется обеспечение надежной герметичности систем.
ГОСТ
В России контроль герметичности регламентируется несколькими государственными стандартами. Основным документом является ГОСТ Р 56542-2015 «Контроль неразрушающий».
Дополнительно применяются ГОСТ Р 59286-2020 «Диагностика неразрушающая. Течеискание. Термины и определения» и ГОСТ Р 50.05.01-2018, регламентирующие технологии и требования к проведению испытаний на плотность. Эти стандарты устанавливают единые подходы к оценке герметичности в различных отраслях промышленности и определяют способы контроля качества сварных соединений.
ГОСТ также определяет классификацию течеискания по десяти основным технологиям, включая пузырьковый, масс-спектрометрический, акустический, галогенный и другие способы выявления течей.
Как проверяют на герметичность
Существует много подходов к проверке герметичности, каждый метод со своими особенностями:
Пузырьковый метод – наиболее распространенный подход течеискания. На поверхность сварного соединения наносится мыльная жидкость или специальный индикаторный состав. Затем устанавливается вакуумная рамка, под которой создается вакуум. При наличии неплотностей воздух проходит через утечки и образует характерные пузыри в индикаторной жидкости. Этот способ обеспечивает визуальное обнаружение дефектов.

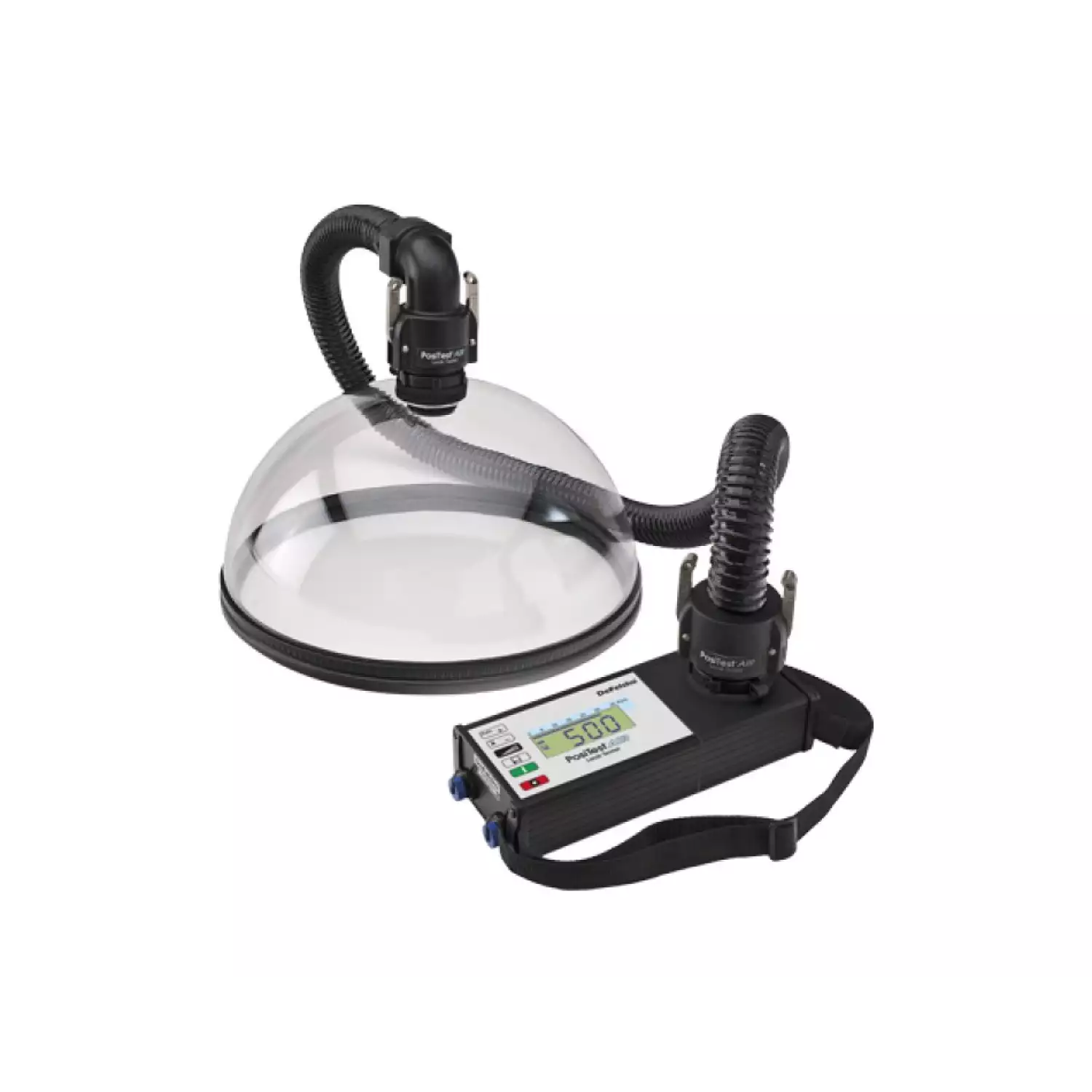

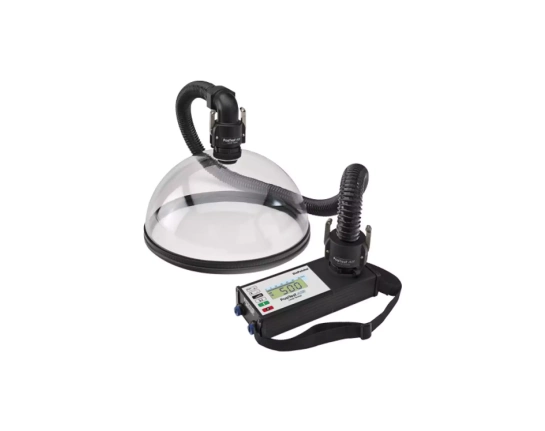

Вакуумный использует специальные камеры для создания перепада давления. Этот подход эффективен для обнаружения даже мелких повреждений в зоне испытания. Вакуумная рамка герметично прижимается к поверхности, создавая разрежение под камерой.

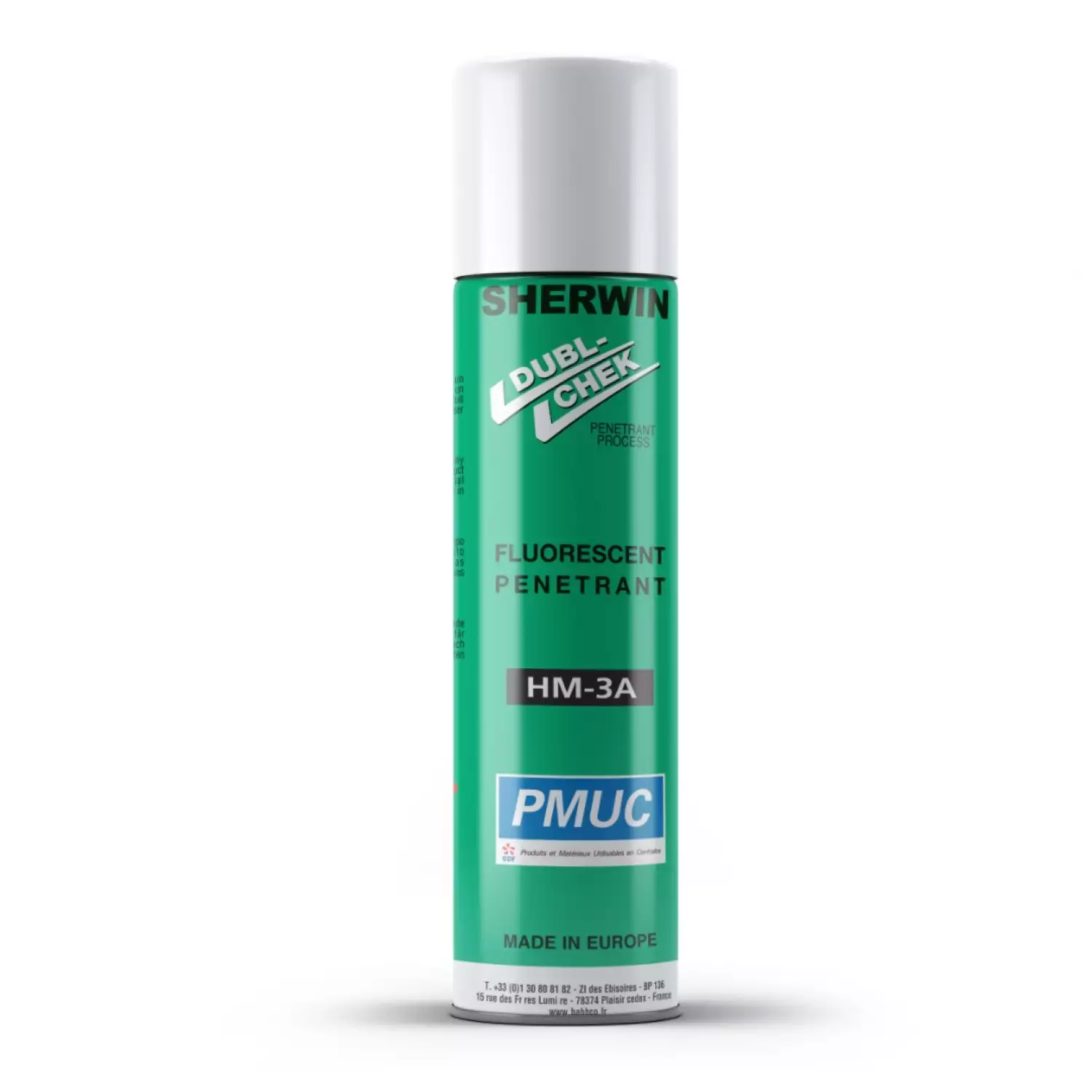

Люминесцентный метод основан на применении флуоресцентных веществ, которые проникают в неплотности и светятся под ультрафиолетовым излучением. Флуоресцентный индикаторный пенетрант позволяет визуально
обнаружить места нарушения целостности сварного шва.
Химический метод использует реакции между индикаторными веществами и пробными газами. При прохождении газа через утечки происходит изменение цвета индикатора в зоне неплотности.

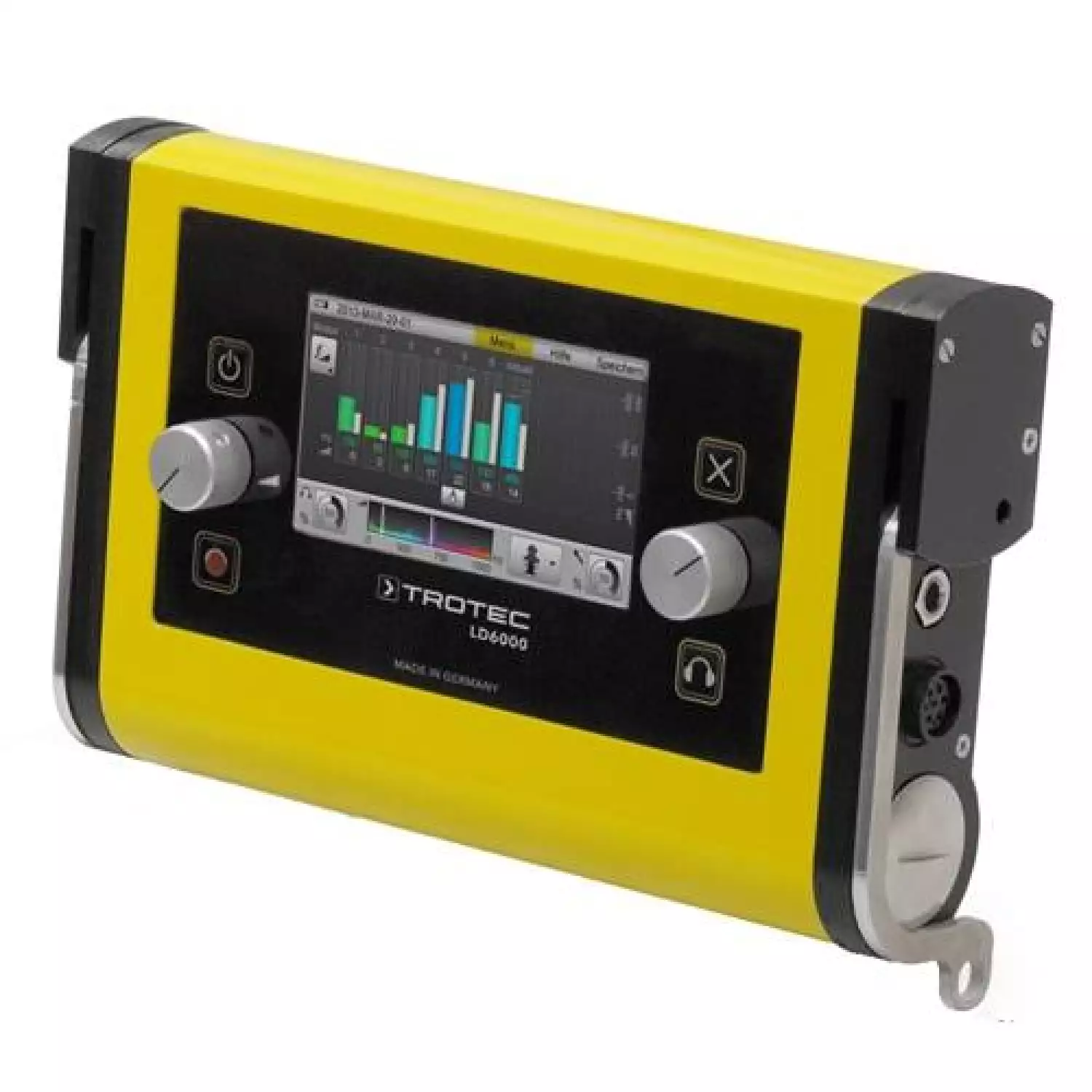

Акустический метод - аппарат регистрирует ультразвуковые колебания, возникающие при истечении газа через неплотности под давлением. Воздух, проходящий через утечки, создает характерные звуковые сигналы.
Масс-спектрометрический метод применяется для высокоточного течеискания с использованием гелиевых течеискателей. Этот способ обеспечивает максимальную чувствительность при обнаружении утечек.
При выборе подхода учитывают тип объекта, требуемую чувствительность, доступность зоны тестирования и экономические факторы. Вакуумная рамка остается наиболее продуктивной и выгодной для большинства промышленных применений.
Какие дефекты можно определить
Способы течеискания позволяют выявить различные типы сквозных неплотностей в сварных соединениях:
-
Сквозные трещины в сварных швах различной протяженности
-
Непровары и несплавления в корневой части сварного соединения
-
Поры и свищи в металлических конструкциях
-
Механические повреждения оболочек и стенок резервуаров
Вакуумная рамка эффективно обнаруживает изъяны размером от долей миллиметра, что делает данный способ незаменимым при диагностике ответственных узлов. Флуоресцентные технологии позволяют выявить еще более мелкие нарушения целостности.
Чувствительность различных технологий изменяется в широких пределах. Пузырьковый способ с вакуумной рамкой обнаруживает утечки с натеканием до 10^-4 мм³×МПа/с. Высокочувствительные способы контроля позволяют выявлять еще более мелкие дефекты.
Вакуумные технологии обеспечивают надежное обнаружение утечек в различных условиях эксплуатации при работе с разными средами – от воздуха до агрессивных химических веществ. Качественная индикаторная жидкость и соответствующая вакуумная рамка гарантируют точность результатов проверки.
Современные технологии контроля герметичности обеспечивают высокую точность обнаружения недостатков и позволяют проводить испытания различных типов оборудования. Выбор метода всякий раз зависит от конкретной задачи, типа оборудования и требуемой чувствительности.
Регулярная проверка герметичности является обязательным элементом технического обслуживания промышленного оборудования и позволяет предотвратить аварийные ситуации, обеспечивая безопасность производства и защиту окружающей среды.
