Один неточный замер может привести к браку целой партии деталей стоимостью в миллионы рублей. Именно поэтому выбор правильного измерительного инструмента – это не просто техническая задача, а стратегическое решение, влияющее на качество продукции и репутацию предприятия.

В этом руководстве мы подробно разберем все основные виды измерительных инструментов, их классификацию, особенности применения и критерии выбора. Вы узнаете, чем отличается механический штангенциркуль от электронного, когда нужен микрометр, а когда достаточно нутромера, и как не ошибиться при покупке измерительного инструмента для вашего производства.

Что такое измерительный инструмент и зачем он нужен

Измерительный инструмент — техническое средство для определения геометрических параметров деталей с заданной точностью. Это «глаза» производства там, где визуальная оценка бессильна.

Без средств измерения невозможно узнать, попала ли деталь в допуск или является браком. Технические средства измерения используются на всех этапах: входной контроль заготовок, операционный контроль в процессе изготовления, приемка готовой продукции, настройка оборудования и диагностика износа.

Область применения:

Входной контроль – проверка качества поступающих заготовок
Операционный контроль – измерения в процессе изготовления
Приемочный контроль – финальная проверка готовой продукции
Настройка оборудования – выставление режущего инструмента на станках
Ремонт и обслуживание – диагностика износа узлов и механизмов

Область применения

Виды измерительных средств настолько разнообразны, что охватывают практически все отрасли промышленности:

Машиностроение: Основа контроля качества на токарных, фрезерных и шлифовальных операциях.

Строительство: Гарантия качественного монтажа и разметки.

Неразрушающий контроль (НК): Оценка толщины стенок, дефектов швов, шероховатости. Компания «А3 Инжиниринг» специализируется на поставках оборудования именно для этой сферы.

Авиакосмическая отрасль: Где достоверность измерений определяет безопасность.

Качественный средство измерения окупается за счет снижения брака (с 5-7% до 1-2%), сокращения времени на замеры и уменьшения рекламаций. Экономия на дешевых аналогах часто приводит к убыткам, многократно превышающим стоимость сертифицированных приборов.

Классификация измерительных инструментов

Виды измерительных средств можно классифицировать по нескольким признакам.

По принципу действия различают

Механические виды – Классика (штангенциркули с нониусом, микрометры). Надежные, не требуют батареек, но нужен навык считывания.

Электронные (цифровые) виды – Результат на дисплее, исключают ошибки считывания, имеют функции обнуления и передачи данных. Зависят от батареек.

Оптические виды – Микроскопы, проекторы. Используют линзы, точность до 0,001 мм.

Лазерные виды – Бесконтактные (дальномеры, сканеры). Высокая достоверность измерений на больших расстояниях.

Комбинированные виды – объединяют несколько принципов. Например, цифровой штангенциркуль с механической измерительной частью и электронным отсчетным устройством.

По назначению

Линейные: Измеряют длину, диаметр, глубину (штангенциркули, микрометры, нутромеры).

Угловые: Угломеры, угольники.

Контроль формы: Поверочные линейки, уровни, плиты.

Специальные: Резьбомеры, шаблоны сварщика, твердомеры.

Виды инструментов по точности измерения

Высокоточные (0,001–0,01 мм): Индикаторы, прецизионные микрометры.

Точные (0,01–0,1 мм): Основная группа для машиностроения (штангенциркули, микрометры).

Общего назначения (0,1–1 мм): Рулетки, линейки.

Виды инструментов по методу получения результата

Абсолютные – показывают непосредственное значение измеряемой величины. Штангенциркуль показывает 25,43 мм – это и есть размер детали.

Относительные – показывают отклонение от заданного размера. Индикатор часового типа настраивают по эталону, затем он показывает отклонение: +0,02 мм или -0,03 мм.

Основные виды измерительных инструментов

Рассмотрим детально самые распространенные виды измерительных средств, которые используются в 90% случаев на производстве.

Самый распространенный вид. Штангенциркуль позволяет измерять наружный и внутренний диаметры, а также глубину.

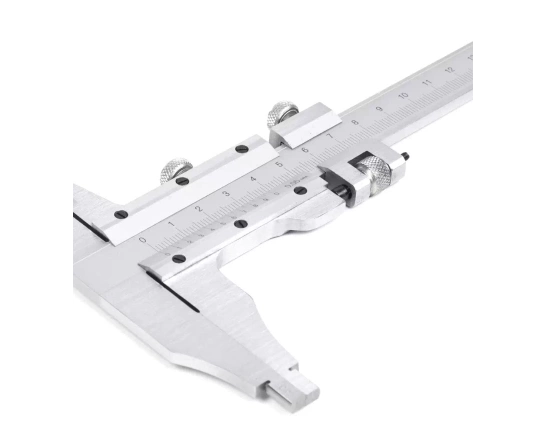

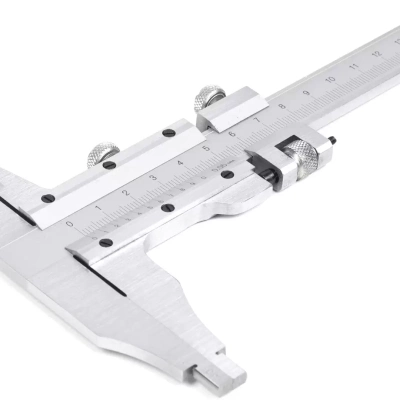

Штангенциркули – универсальные солдаты измерений

ШЦ-I (ГОСТ 166-89): Двусторонние губки, линейка глубиномера. Точность 0,1 мм.
ШЦ-II: Усиленные, с устройством для разметки.
ШЦ-III: Односторонние, для больших размеров.

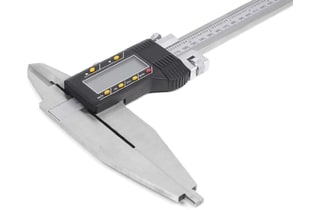

ШЦЦ (цифровые): Точность 0,01 мм, удобство считывания.

Область применения:

Проверка заготовок после механической обработки
Проверка размеров покупных изделий
Настройка режущего инструмента
Разметка деталей
Измерение труднодоступных мест

Преимущества: универсальность, доступная цена (2000-12000 руб.), простота использования.

Недостатки: ограниченная точность (не подходит для прецизионных работ), требует навыка считывания по нониусу.

Микрометры – специалисты высокой точности

Микрометр измеряет только наружные размеры, зато с результатом до 0,01 мм – в 10 раз точнее штангенциркуля.

Принцип работы: основан на микрометрическом винте с шагом 0,5 мм. Барабан разделен на 50 делений, одно деление = 0,01 мм.

Основные виды:

Гладкие микрометры МК – данный вид применяется для наружных размеров. Диапазоны: 0-25 мм, 25-50 мм, 50-75 мм и так далее. Каждый работает в узком диапазоне.

Листовые МЛ – этот вид используется для толщины листового материала с большой площадью измерительных поверхностей.

Трубные МТ – для толщины стенок труб с удлиненными скобами.

Резьбовые МВМ – такой вид используют для среднего диаметра резьбы с призматическими наконечниками.

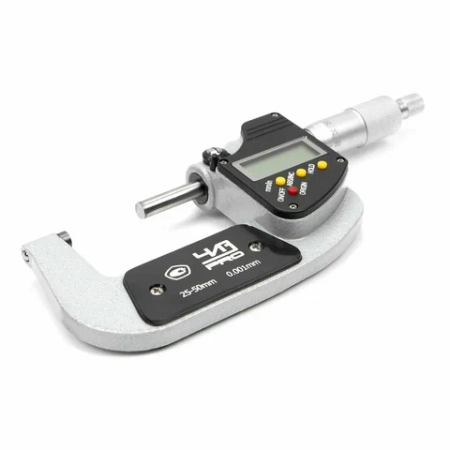

Цифровые МКЦ – с электронным отсчетом и возможностью вывода данных.

Правила использования:

1. Проверка нулевой установки перед работой

2. Очистка измерительных поверхностей

3. Температурное выравнивание детали и инструмента

4. Правильное усилие зажима (используйте трещотку!)

5. Считывание без вынимания детали

Точность: погрешность ±0,004-0,006 мм в зависимости от диапазона.

Цена: 3000-15000 руб. в зависимости от типа и бренда.

Нутромеры – специалисты по внутренним размерам

Для измерения внутренних диаметров, пазов, отверстий используют нутромеры.

Микрометрические нутромеры НМ – Точность 0,01 мм, широкий диапазон благодаря удлинителям.

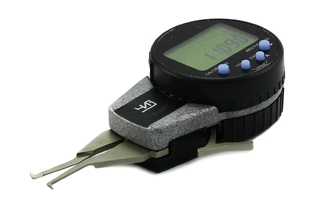

Индикаторные нутромеры НИ – Показывают отклонение, точность до 0,001 мм, требуют настройки по кольцу-эталону или концевым мерам.

Штангенциркульные нутромеры – встроены в ШЦ-I и ШЦ-II. Удобны для быстрых замеров с достоверностью 0,1 мм.

Применение:

Проверка диаметров отверстий под подшипники
Проверка внутренних размеров корпусов
Мониторинг износа отверстий
В неразрушающем контроле – измерение внутренних диаметров труб

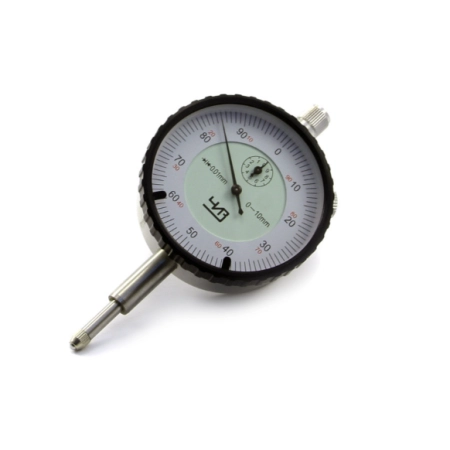

Индикаторы часового типа

Индикаторы не измеряют абсолютный размер, зато виртуозно определяют отклонения, биения, неплоскостность.

Виды:

ИЧ – классические с ценой деления 0,01 мм, диапазон 0-10 мм.

ИТ – микроиндикаторы с ценой деления 0,001 мм (1 микрон!), диапазон 0-1 мм.

ИЦ – цифровые с дисплеем и кнопками управления.

Применение:

Проверка биения шпинделя станка
Проверка плоскостности детали
Настройка станка
Проверка износа

Индикаторы используют со штативами или стойками. Магнитные штативы крепятся к металлическим поверхностям.

Линейки, рулетки и лазерные дальномеры

Для измерений, не требующих микронной достоверности, используют простые, но незаменимые средства.

Металлические линейки (ГОСТ 427-75) – длина 150-1000 мм, цена деления 0,5-1 мм. Погрешность ±0,1-0,2 мм.

Измерительные рулетки (ГОСТ 7502-98) – длина 1-50 м, класс точности 2 (погрешность ±0,5 мм на 1 м).

Лазерные дальномеры – современная замена рулетке. Погрешность ±1-3 мм на дистанции до 100 м. Продвинутые модели умеют вычислять площадь и объем, работать с наклонными поверхностями.

Специализированные измерительные инструменты для неразрушающего контроля

В НК используются специфические измерительные средства:

Ультразвуковые толщиномеры: Замер толщины без доступа ко второй стороне.

Толщиномеры покрытий: Контроль краски, гальваники.

Профилометры: Измерение шероховатости.

Твердомеры: Определение твердости металлов.

Шаблоны сварщика: «А3 Инжиниринг» производит собственные шаблоны (УШС-2, УШС-3 и др.) для контроля параметров сварного шва: высоты, ширины, катета, зазоров.

Как правильно выбрать измерительный инструмент

Выбор – это системный процесс, учитывающий множество факторов.

Критерии выбора

1. Тип измеряемых деталей

Только наружные размеры – микрометр
Наружные, внутренние и глубина – штангенциркуль
Глубокие отверстия – штангенглубиномер или нутромер
Резьба – Резьбовые калибры

2. Требуемая точность

Золотое правило: точность измерительного инструмента должна быть в 3-5 раз выше допуска на размер. Если допуск 0,4 мм, погрешность прибора должна быть не более 0,08 мм.

3. Частота использования

Раз в месяц – можно бюджетный вариант
Ежедневно по 8 часов – инвестируйте в профессиональный

4. Условия эксплуатации

В цеху с СОЖ надежнее механика, в лаборатории — цифра. На морозе электроника может отказать.

Три ценовых сегмента

Бюджетные решения – китайские no-name бренды. Низкая цена, соответствующее качество. Подходят для домашней мастерской, но НЕ для производства!

Средний сегмент – российские заводы (ЧИЗ, МИЗ), китайские бренды (Insize). Оптимальное решение для большинства производств. Достойное качество, есть поверка, приемлемая цена.

Премиум – Mitutoyo, Mahr, Tesa. Высочайшее качество, максимальная точность, цена в 2-3 раза выше среднего. Имеет смысл для метрологических лабораторий и прецизионных производств.

На что обратить внимание при покупке

Инструмент должен иметь номер в Госреестре СИ, паспорт и свидетельство о поверке. Без поверки результаты измерений юридически ничтожны. Также важна комплектация (футляр, настроечные ключи) и наличие сервиса. «А3 Инжиниринг» предлагает инструмент с поверкой в собственной лаборатории.

Правила эксплуатации и поверка

Правила использования

Соблюдение правил продлевает жизнь инструмента.

Подготовка: Протереть от пыли/масла, проверить ноль, дать инструменту принять температуру помещения (2-3 часа).
Измерение: Плавный зажим без перекосов. На микрометрах использовать трещотку. Повторять замер 2-3 раза.
Хранение: В футлярах, при +20°C, влажности 40-60%, с легкой смазкой поверхностей.

Поверка и калибровка Периодическая поверка обязательна для подтверждения точности. Стандартный интервал для штангенциркулей, микрометров, индикаторов и нутромеров — 1 год. Поверку проводят только аккредитованные организации.

Заключение

Виды измерительных инструментов настолько разнообразны, что выбор может показаться сложной задачей. Но он упрощается при понимании задач, требуемой точности и условий работы. Измерительный инструмент — это защита от брака и репутация вашего предприятия. Инвестиции в качество и регулярная поверка обеспечивают безупречную работу производства.
