Микроомметр применяют для измерения очень малых электрических сопротивлений. Обычного мультиметра для таких задач часто недостаточно, поскольку на результат влияют сопротивление проводов, щупов и контактных переходов. Специализированный прибор позволяет проверять контакты, шины, кабельные соединения, обмотки, сварные и болтовые соединения.
Основная задача прибора состоит в поиске повышенного переходного сопротивления. Такой дефект может приводить к нагреву, падению напряжения и нестабильной работе оборудования. Подходящие приборы представлены в разделе Мегаомметры, микроомметры каталога A3-Инжиниринг.
Что измеряет микроомметр
Микроомметр работает с сопротивлениями в микроомном и миллиомном диапазонах. Такие значения характерны для токоведущих соединений, где исправный контакт должен иметь минимальное сопротивление.

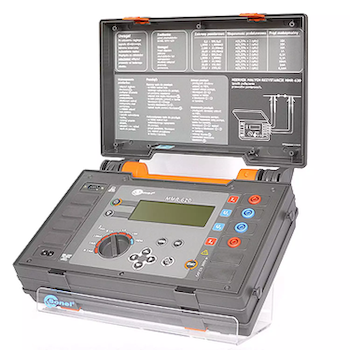

Прибор используют для проверки выключателей, шин, кабельных наконечников, перемычек, зажимов, элементов заземления и обмоток. Если один участок заметно отличается от аналогичных соединений, причиной могут быть окисление, загрязнение, ослабленный крепеж или повреждение проводника. Для подобных измерений можно использовать Микроомметр MMR-620.
Как измеряют малые сопротивления
При измерении низких сопротивлений обычно применяют четырехпроводную схему, или метод Кельвина. Два провода подают измерительный ток, а два других измеряют падение напряжения непосредственно на проверяемом участке.
Такая схема снижает влияние сопротивления проводов и зажимов. Поэтому микроомметр дает более точный результат, чем обычный омметр.

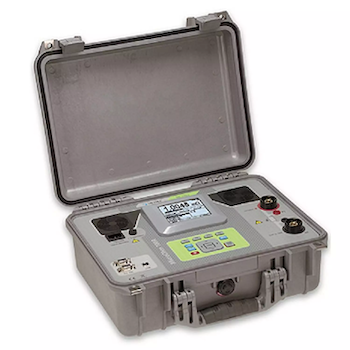

Испытательный ток выбирают под объект. Для небольших контактов достаточно малых токов, а для силовых шин и выключателей требуются более высокие значения. Для таких задач подойдет Metrel MI 3252 MicroOhm 100A.
Где применяют микроомметры
Микроомметр используют в энергетике, промышленности, сервисных организациях и электротехнических лабораториях. Измерения проводят при монтаже, вводе оборудования в эксплуатацию, после ремонта и во время планового обслуживания.
Особенно часто прибор применяют для проверки контактов выключателей, кабельных соединений, шин и болтовых узлов. При больших токах даже небольшое увеличение сопротивления может вызывать локальный нагрев.

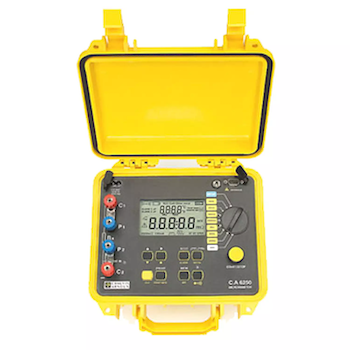

Для таких работ можно использовать Микроомметр C.A 6250. Другие приборы представлены в разделе электроизмерительного оборудования A3-Инжиниринг.
Проверка соединений и обмоток
Болтовое соединение должно обеспечивать стабильный электрический контакт. Окисление, загрязнение или недостаточная затяжка увеличивают переходное сопротивление, хотя визуально дефект может быть незаметен.
Микроомметр помогает сравнить одинаковые соединения и обнаружить участок с повышенным значением. Такой же принцип применяют при проверке сварных соединений, кабельных наконечников, шин и перемычек.
Прибор используют и для проверки обмоток трансформаторов и электродвигателей. Значения сравнивают между фазами, чтобы выявить отклонения. При работе с индуктивной нагрузкой важно, чтобы прибор обеспечивал безопасное завершение измерения.

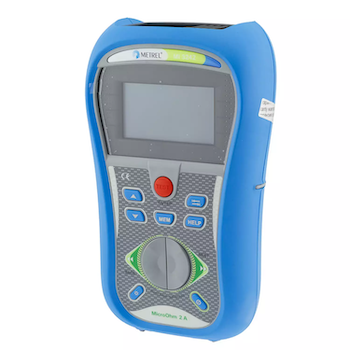

Для задач с небольшим испытательным током можно рассмотреть Metrel MI 3242 MicroOhm 2 A.
Микроомметр и мегаомметр: в чем разница
Несмотря на похожие названия, приборы предназначены для разных задач. Микроомметр работает с очень малыми сопротивлениями проводящих элементов и показывает качество электрического соединения.
Мегаомметр предназначен для измерения большого сопротивления изоляции. Его применяют при проверке кабелей, двигателей, трансформаторов и электроустановок.

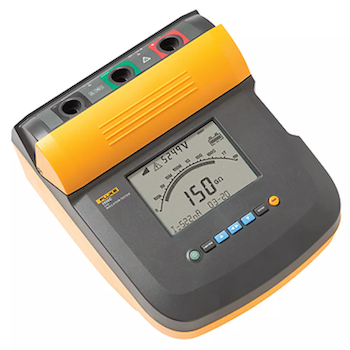

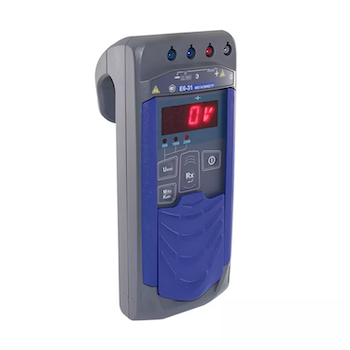

Для таких задач в каталоге A3-Инжиниринг представлены Мегаомметр Е6-31 и Мегаомметр Fluke 1550C.
Микроомметр отвечает на вопрос, насколько хорошо ток проходит через контакт, шину или обмотку. Мегаомметр показывает состояние изоляции между проводниками, жилами кабеля, обмотками или корпусом. Эти измерения не заменяют друг друга.
Как выбрать прибор
Характеристики оборудования подбирают под тип объекта и диапазон сопротивлений. Перед покупкой стоит учитывать:
- диапазон и разрешение измерения;
- величину испытательного тока;
- поддержку четырехпроводной схемы;
- работу с индуктивной нагрузкой;
- тип измерительных зажимов;
- память и передачу данных.
Для небольших контактов и силовых шин требования различаются. Поэтому микроомметр выбирают с учетом реальных условий работы. Сравнить модели можно в разделе Мегаомметры, микроомметры A3-Инжиниринг.
Как оценивать результат
Полученное значение необходимо сравнивать с нормативами, документацией производителя или показаниями аналогичных соединений. Если один контакт заметно отличается от остальных, измерение повторяют и проверяют точки подключения, состояние поверхности и затяжку крепежа.
На результат влияют температура, материал проводника, длина участка и состояние контакта. Поэтому при периодическом контроле желательно использовать одинаковую методику.
Вывод
Микроомметр используют для измерения очень малых сопротивлений контактов, шин, кабельных соединений, обмоток, сварных и болтовых соединений. Он помогает выявлять участки с повышенным переходным сопротивлением и контролировать качество токоведущих узлов.
Для точного результата важны четырехпроводная схема, подходящий испытательный ток и одинаковая методика измерений. Подобрать оборудование можно в каталоге A3-Инжиниринг.
Мегаомметр решает другую задачу и применяется для проверки сопротивления изоляции. Поэтому перед выбором прибора важно определить, что требуется измерить: качество проводящего соединения или состояние изоляции.
