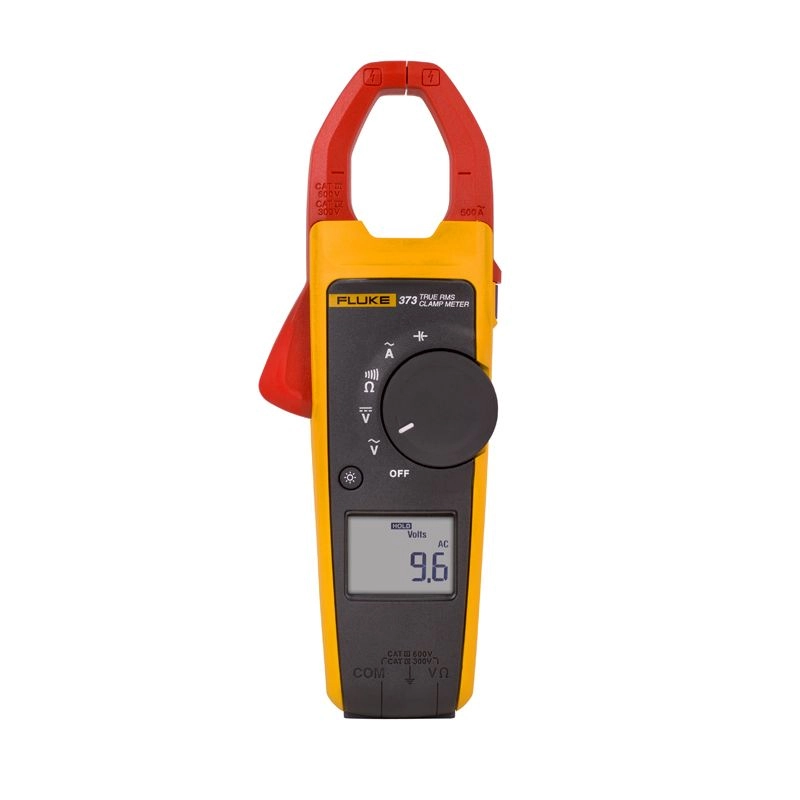

Токоизмерительные клещи используют, чтобы проверить силу тока без разрыва цепи. Прибор охватывает один проводник, считывает магнитное поле и выводит показание на дисплей. Такой способ удобен при обслуживании щитов, электродвигателей, ИБП, приводов и промышленного оборудования.
Чем токоизмерительные клещи отличаются от мультиметра
Мультиметр измеряет ток через разрыв контура: участок отключают, щупы подключают последовательно, затем снова подают питание. Такой порядок подходит для лаборатории и маломощных устройств, но неудобен в щитах, на вводах и действующих производственных участках.
Клещи работают иначе, губки замыкают вокруг одной жилы, а установка остается в штатном состоянии. Это помогает оценить нагрузку по фазам, найти перегрузку, зафиксировать пуск двигателя и сравнить потребление отдельных веток.
Многие модели частично заменяют мультиметр: показывают напряжение, сопротивление, частоту, емкость, температуру, проверяют диоды и целостность цепи. Для редких проверок хватит базового устройства. Для производства лучше выбрать токоизмерительные клещи с расчетом действующего значения, подходящей защитой и достаточным раскрытием губок.
AC или AC/DC: что выбрать
Базовые клещи рассчитаны на AC A — измерение переменной нагрузки. Это стандартный вариант для сетей 220/380 В, распределительных щитов, электродвигателей, освещения и большинства подключений в здании. Если в характеристиках указан только AC A, прибор не подойдет для корректной проверки аккумуляторов, цепей питания ИБП, солнечных инверторов, транспорта и части автоматики.
DC A означает измерение постоянной нагрузки. Для этого в конструкции используют датчик Холла: он позволяет фиксировать магнитное поле вокруг проводника не только в обычной электросети, но и в цепях с постоянной составляющей. Если на объекте встречаются оба типа участков, лучше выбрать модель AC/DC — она работает и с AC A, и с DC A.

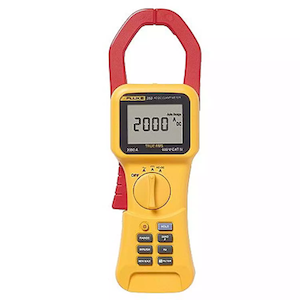

Например, токоизмерительные клещи Fluke 353 подходят для постоянного и переменного тока до 2000 А, поддерживают True RMS и имеют раскрытие 58 мм. Для смешанных задач такая универсальная модель удобнее, а для обычных распределительных сетей часто достаточно AC-устройства с подходящей шкалой, понятным управлением и надежной изоляцией.
Зачем нужен True RMS
Эта функция помогает корректно работать там, где форма сигнала отличается от правильной синусоиды. Искажения появляются при использовании частотных преобразователей, импульсных блоков питания, светодиодных драйверов, ИБП, сварочных источников и электронных регуляторов. Прибор с усредненным расчетом в таких условиях может дать заметную ошибку.
True RMS показывают действующее значение с учетом реальной формы сигнала. Это важно при перегреве кабелей, проверке пусковых режимов, сравнении нагрузки по фазам и поиске причин срабатывания защиты. Для простых резистивных потребителей и обычной сети 50 Гц можно взять более простой вариант.
Какие параметры влияют на выбор
Прибор подбирают под реальные условия. Большой верхний предел бесполезен, если прибор плохо видит малые значения. Слишком узкое окно не охватит кабель или шину. Низкая категория безопасности ограничит применение в распределительных устройствах и на вводе.
При выборе проверьте:
- рабочие пределы;
- разрешение на малых значениях;
- расчет действующего значения;
- категорию защиты;
- раскрытие губок;
- частотный диапазон;
- Hold;
- Min/Max;
- фиксацию пуска;
- бесконтактную индикацию напряжения;
- поверку или внесение в Госреестр;
- температуру эксплуатации;
- комплектацию.

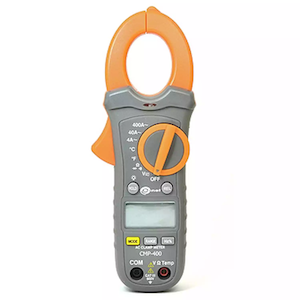

Для сервисных задач подойдут клещи токоизмерительные CMP-400. Модель рассчитана на переменный ток до 400 А, напряжение до 600 В, проверку сопротивления, частоты, температуры и прозвонку цепи. Такой набор закрывает регулярную диагностику электрооборудования без лишних функций.
Категория безопасности
Категория безопасности показывает, где допустимо применять токоизмерительные клещи. CAT II относится к розеточным нагрузкам; III используют для распределительных щитов, кабельных трасс внутри здания, двигателей и стационарного оборудования; IV нужна на вводах и наружных участках. Для промышленного щита обычно выбирают III 600 В или 1000 В, для вводных устройств — IV.
Раскрытие губок и точность измерения
Размер раскрытия определяет, какой проводник можно охватить. Для одиночных жил в щите обычно хватает 25-35 мм. Для кабелей большого сечения и шин требуется увеличенное окно. Охватывать следует одну жилу: если захватить фазу и ноль вместе, показание будет близким к нулю.
Погрешность зависит от расположения проводника. Его лучше держать ближе к центру окна и полностью смыкать магнитопровод. Загрязнение поверхностей, перекос, внешний магнитный фон и неверно выбранный диапазон ухудшают результат.

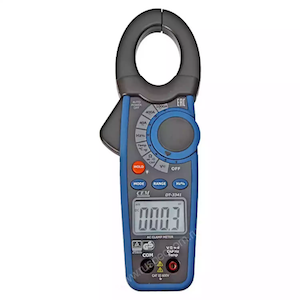

Электроизмерительные клещи DT-3341 рассчитаны на переменный ток до 1000 А, постоянное и переменное напряжение до 600 В, раскрытие 30 мм и категорию CAT III 600 В. Это вариант для проверки мощного электрооборудования и щитовых линий.
Когда нужен профессиональный прибор
Профессиональные токоизмерительные клещи выбирают, когда результат влияет на ремонт, настройку защиты, баланс нагрузки или допуск оборудования к эксплуатации. Здесь важны стабильная погрешность, широкий частотный диапазон, надежная изоляция, прочный корпус и подтвержденные характеристики.
Для производства полезны Min/Max, фиксация пуска, передача данных, обнаружение напряжения без контакта, измерение температуры и емкости. Эти функции сокращают время проверки и помогают фиксировать нестабильные состояния.

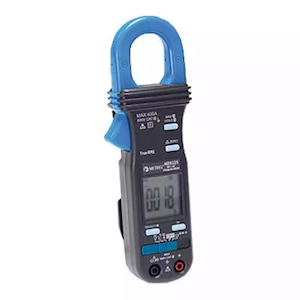

Токоизмерительные клещи Metrel MD 9250 измеряют постоянный и переменный ток до 2000 А, напряжение, сопротивление, емкость, частоту и температуру, а также подходят для проводников сечением до 55 мм.
Как выбрать токоизмерительные клещи для своей задачи
Для обслуживания щитов и бытовых линий достаточно модели с AC, измерением напряжения, сопротивления и прозвонкой. Для промышленного объекта лучше выбрать токоизмерительные клещи с расчетом действующего значения, высокой категорией защиты, удержанием показаний и фиксацией пуска. Для цепей постоянного тока нужен DC A.
В каталоге A3 Engineering можно подобрать разные токоизмерительные варианты под задачу. CMP-400 уместен для сервисных проверок до 400 А. DT-3341 подходит для линий до 1000 А. Fluke 353 стоит рассмотреть для AC/DC задач до 2000 А и крупного кабеля. Metrel MD 9250 подходит для расширенной промышленной проверки.
Токоизмерительные клещи стоит выбирать как рабочий измерительный инструмент с понятной областью применения. Сначала определяют тип сети, рабочие пределы, категорию объекта и набор функций. Так проще выбрать базовую модель, AC/DC устройство, токоизмерительные клещи для сложных сигналов или профессиональное решение для силовых задач.
