При проведении строительных работ, связанных с использованием свай, необходимо обеспечивать высокий уровень надёжности контроля за соблюдением установленной длины и глубины их залегания, а также с наличием и локализацией дефектов. Именно для этих целей и служит прибор СПЕКТР-4, выпускаемый компанией «Интерприбор». Его используют в ситуациях, когда необходимо провести определение длины свай или её целостности при:
- утрате документации на объект приостановленного строительства, на котором уже выполнены работы по созданию свайного поля;
- наличии сомнений в качестве выполненных работ (или соблюдении технологий), в т.ч. при создании свай буронабивным или буроинъекционным методом;
- при проведении проектных работ — перед реконструкцией или надстройкой объекта, выполненного на свайном фундаменте;
- появлении рисков для целостности свайных конструкций;
- изменении угла наклона свай.

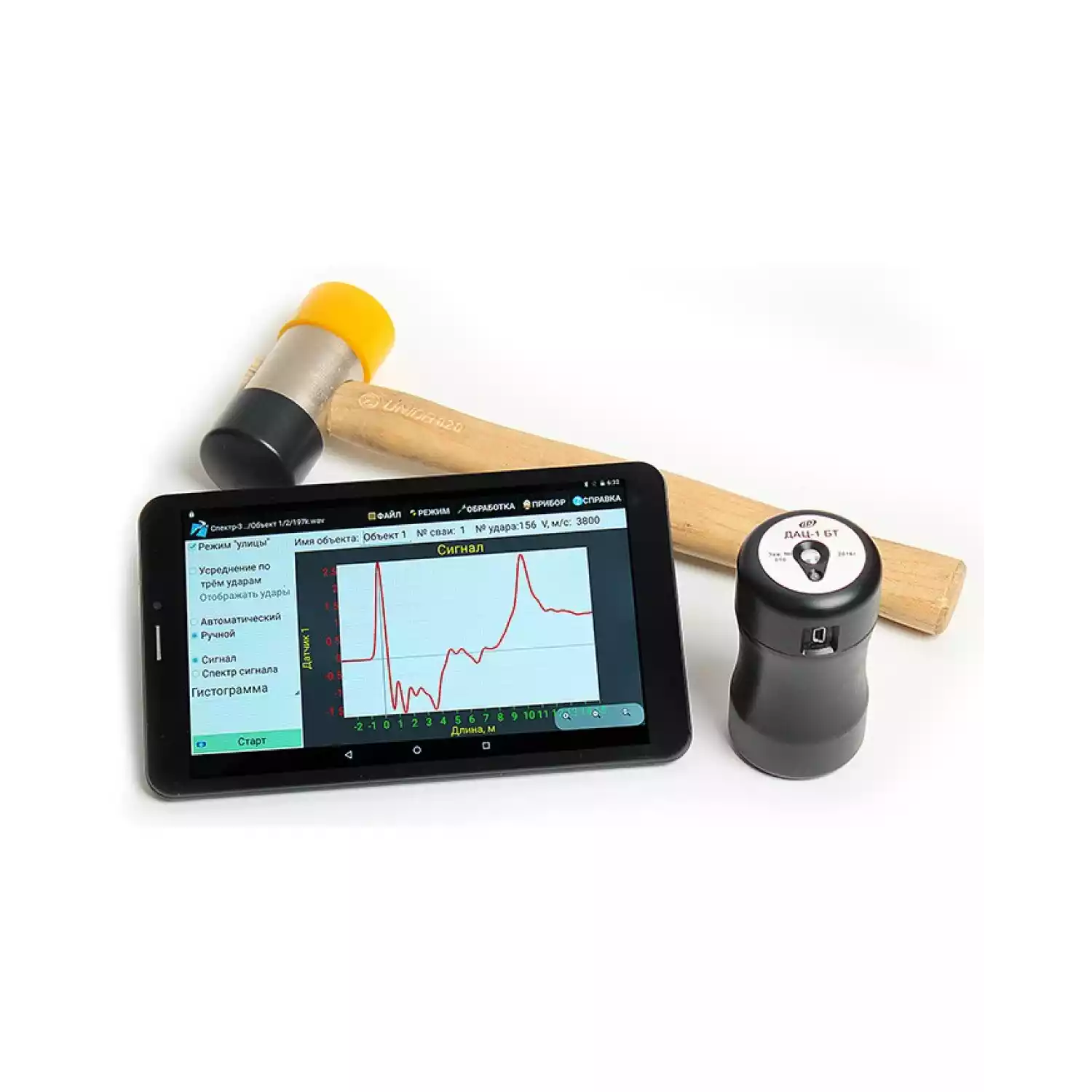

СПЕЦИФИКА РАБОТЫ ИЗМЕРИТЕЛЯ ДЛИНЫ СВАЙ СПЕКТР-4.31:
Принцип, по которому работает измеритель длины свай, основан на анализе волновых колебаний, создаваемых при помощи ударника и фиксируемых прибором. Именно так работает СПЕКТР-4, используемый в качестве:
- дефектоскопа — при проведении работ на строительных объектах;
- точного измерительного прибора при определении длины сваи.
Работа данного прибора, представленного на сайте компании «Интерприбор», отвечает стандарту виброакустической диагностики ASTM-D5882-07. Это позволяет проводить диагностические процедуры и дефектоскопию на сваях из железобетона, а также буронабивных и других видах конструкций, используемых при создании свайных полей.
Среди очевидных преимуществ применения прибора можно выделить:
- наличие встроенного планшетного компьютера, производящего при определении длины сваи все необходимые вычисления и обработку данных непосредственно на обследуемом объекте;
- удобное сенсорное управление, операционную систему с автоматическим обновлением, широкий угол обзора экрана.
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ СПЕКТР-4.31:
- Вибродиагностика железобетонных и буронабивных свай, набивных бетонных и заполненных бетоном стальных труб в соответствии со стандартом ASTM-D5882-07
- Определение длины свай, обнаружение и локализации дефектов
- Дефектоскопия других объектов по их реакции на ударное воздействие (при наличии специализированных методик)
ОСНОВНЫЕ ФУНКЦИИ СПЕКТР-4.31:
- Запись сигнала виброакустического датчика
- Выбор пользователем параметров настройки и режимов работы
- Интегрирование и фильтрация сигнала
- Выбор коэффициента экспоненциального усиления
- Возможность определения длины свай по сигналам во временной и спектральной области
- Архивация 10 тысяч протоколов измерений
- Автоматическое составление отчетов
- Русский и английский язык меню и текстовых сообщений
- USB и Bluetooth интерфейсы
ПРЕИМУЩЕСТВА СПЕКТР-4.31:
- Полная обработка данных в приборе с возможностью автоматического определения длины сваи непосредственно на месте испытаний
- Датчик-акселерометр с цифровым (USB) выходом и беспроводной технологией передачи данных по Bluetooth в компьютер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЕКТР-4.31:
| Количество каналов регистрации |
2 |
| Соотношение сигнал/шум, дБ |
92 |
| Диапазон частот, Гц |
10…23000 |
| Частоты дискретизации, кГц |
46,9 |
| Количество линий в спектре |
1000 |
| Память, Гбайт, не менее |
4 |
| Время непрерывной работы, ч |
10 |
| Расстояние датчик-планшетный компьютер, м, не менее |
10 |
| Габаритные размеры, мм |
|
| — датчика |
Ø38х85 |
| — планшетного компьютера |
206x125x11 |
| Масса, кг |
|
| — датчика |
0,15 |
| — планшетного компьютера |
0,35 |
| — молотка с демпфером/с демпфером и датчиком силы |
0,51/1,44 |

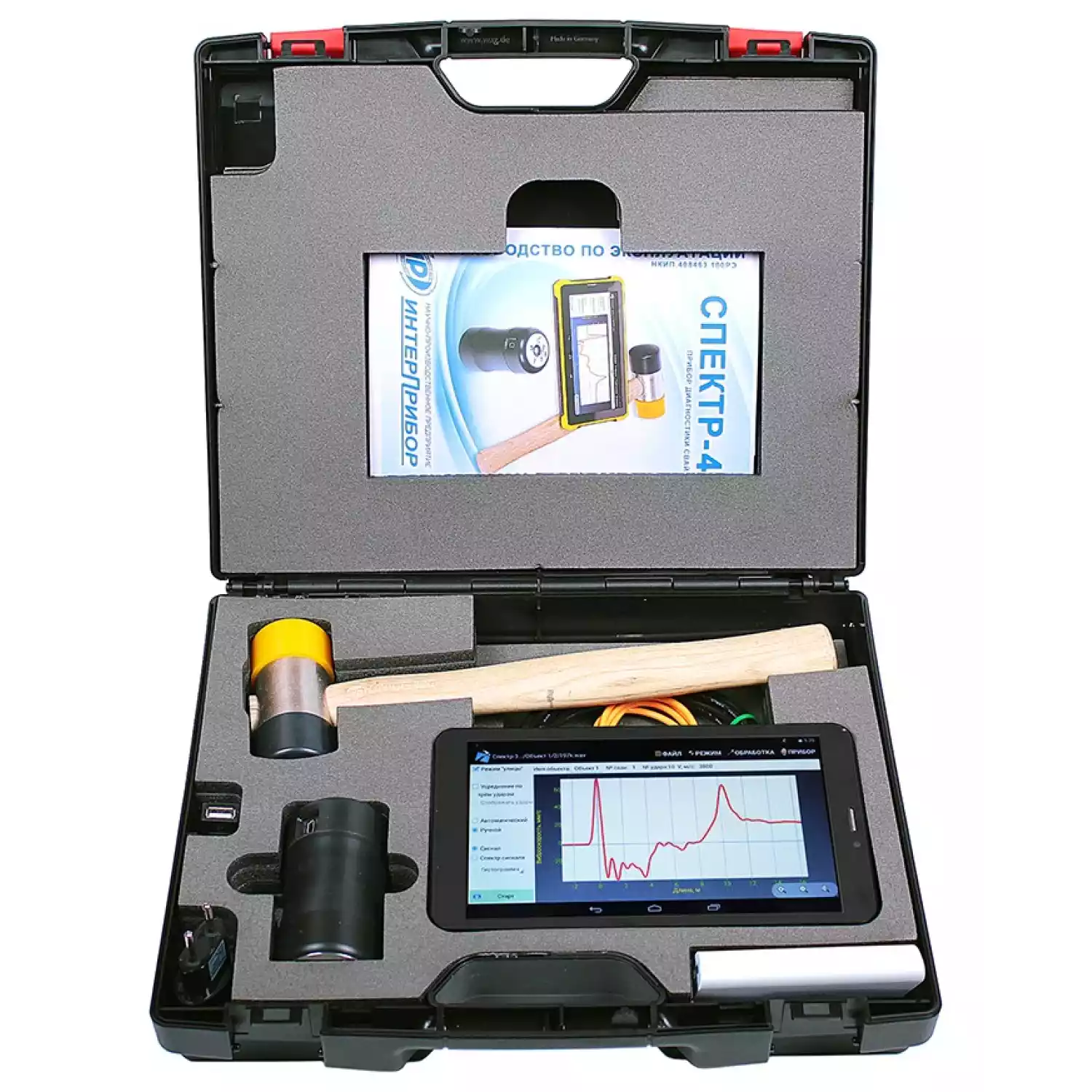

КОМПЛЕКТ ПОСТАВКИ СПЕКТР-4.31:
- Планшетный компьютер
- Датчик виброускорения ДАЦ-2 беспроводной с Bluetooth/USB выходом
- Молоток с демпфером (только для СПЕКТР-4.31)
- Зарядное устройство USB (2А)
- Блок автономного питания
- Кабели USB, переходник
- Программа связи с ПК на «Flash-визитке» / CD
- Руководство по эксплуатации
- Кейс
- Сертификат о калибровке (1 год).
