ПЛОТНОМЕР ПДУ-МГ4 УДАР
Основное назначение прибора ПДУ-МГ4 Удар – измерение модуля упругости материалов. Характеристика определяется косвенным методом, путем прямого замера амплитуды перемещения плиты нагружения и воздействующей на штамп ударной силы. Процесс диагностики проводится только на ровной горизонтальной поверхности.
Модуль упругости может определяться на основании данных разового замера или в результате серии испытаний. В первом случае необходимо обеспечить наиболее полное (плотное) прилегание плиты к поверхности материала. Для достижения этого все пустоты заполняются мелким (одноразмерным) песком. При массовом контроле этого делает не нужно. Точность значения характеристики обеспечивает большое количество испытаний, входящих в серию замеров.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ПДУ-МГ4 УДАР
В конструкцию прибора входит несколько блоков:
- нагрузочное устройство, состоящее из направляющей, подвижного груза и механизма для его фиксации;
- ПДН – плита динамического нагружения: круглый жесткий штамп, с установленными на нем тензорезисторным датчиком силы и акселерометром;
- электронный блок (вторичный измерительный преобразователь) с клавиатурой и жидкокристаллическим дисплеем, на котором отображаются результаты измерений.
При необходимости оператор имеет возможность передать полученные данные на персональный компьютер. Здесь они могут быть подвергнуты дополнительной обработке, архивированию, распечатке протокола испытаний.
СФЕРА ПРИМЕНЕНИЯ ПЛОТНОМЕРА ПДУ-МГ4 УДАР
Нагрузочная плита плотномера пду мг4 удар имеет диаметр 300 мм, масса подвижного груза составляет 10 кг. Это расширяет область использования прибора. С его помощью можно проводить контроль уплотнения грунтов, крупноблочных, щебеночных оснований при строительстве:
- автомобильного и железнодорожного полотна;
- мостов;
- траншей и каналов;
- фундаментов зданий и сооружений.
Плотномер пользуется спросом в лабораториях научно-исследовательских институтов, дорожных и строительных организациях. Прибор имеет широкий температурный диапазон использования -10 – +40°С. Относительная влажность воздуха (при +35°С) может достигать 95%.
ПРИНЦИП РАБОТЫ ПДУ-МГ4 УДАР
В приборе используется косвенный метод определения модуля упругости. Он рассчитывается по формуле, в которую кроме амплитуды перемещения и диаметра плиты входят коэффициент Пуассона, значение контактного напряжения. Все расчеты выполняются микроконтроллером на основе параметров силового воздействия, поступающих на электронный блок. На графический дисплей выводятся значения модуля упругости, нагрузки и деформации.
С помощью стопорного винта механизм фиксации и освобождения подвижного груза устанавливается на определенной высоте. После высвобождения груз движется вдоль направляющей. Силу удара груза о плиту регулируют высотой его установки.
Упругие элементы тензометрического датчика воспринимают силу удара и деформируются. Деформация преобразуется в электрический сигнал, пропорциональный силе воздействия. Установленный на штампе акселерометр, с помощью цифрового интегратора также генерирует аналоговый электрический сигнал, который пропорционален ускорению ПДН, получаемому при падении груза. Электрические сигналы поступают на электронный блок, где происходит их обработка, преобразование. В результате на индикатор выводятся данные замеров.
Тип оборудования: Плотномер грунтов динамический, измеритель модуля упругости грунтов и оснований дорог
Производитель: Россия
Серия: ПДУ-МГ4 «Удар»
Модель: ПДУ-МГ4 «Удар»
Описание: Плотномер ПДУ-МГ4 «Удар» предназначен для косвенного измерения модуля упругости на основе прямых измерений амплитуды перемещения штампа и ударной силы действующей на круглый, жесткий штамп.

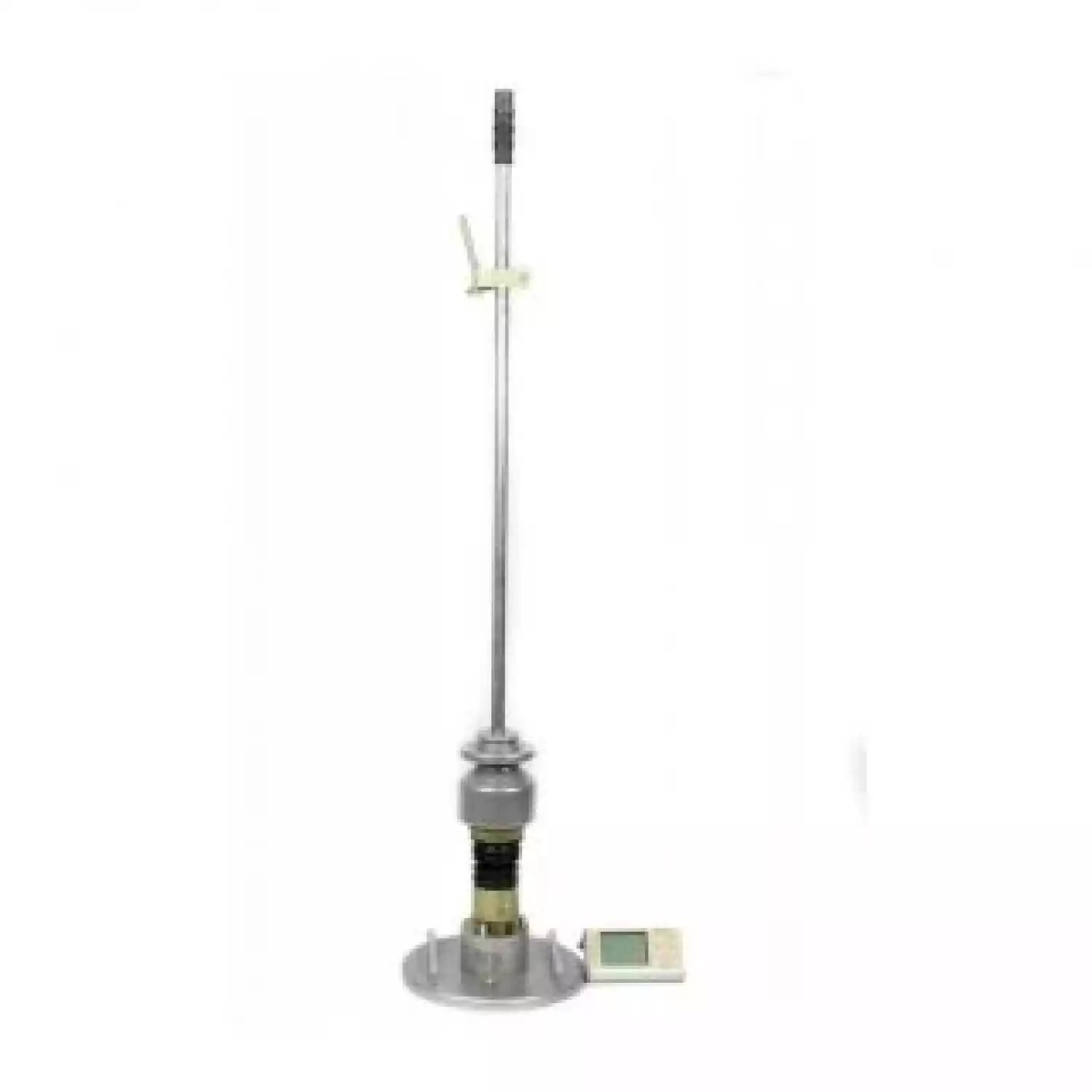

Плотномер ПДУ-МГ4 «Удар» состоит из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ПЛОТНОМЕРА ПДУ-МГ4 «УДАР»:
Плотномер ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером. Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Плотномер ПДУ-МГ4 «Удар» снабжен функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
СФЕРА ПРИМЕНЕНИЯ ПЛОТНОМЕРА ПДУ-МГ4 «УДАР»:
Плотномер ПДУ-МГ4 «Удар» применяется для контроля качества уплотнения грунтов и оснований при строительстве дорог, мостов, опор, железнодорожного полотна, фундаментов, каналов, траншей, на предприятиях стройиндустрии, в научно-исследовательских, дорожных и строительных лабораториях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДУ-МГ4 «УДАР»:
| Наименование характеристик | ПДУ-МГ4 «Удар» |
| Диапазон измерения модуля упругости, МН/м2 | 5…370 |
| Основная погрешность измерения модуля упругости, %, не более |
5 |
| Диапазон измерения силы, кН | 0…20 |
| Основная погрешность измерения силы, Н, не более | ±(0,01F+20), где F – измеренная сила |
| Диапазон измерения перемещения, мм | 0…9 |
| Основная погрешность измерения перемещения, мкм, не более |
±(0,03L+10), где L – измеренное перемещение |
| Высота падения груза, мм | 850 |
| Напряжение питания (2 элемента AALR), В | 3 |
| Габаритные размеры, (высота), м | 1,3 |
| Диаметр нагрузочной плиты, мм | 300 |
| Масса, кг | 27 |
КОМПЛЕКТ ПОСТАВКИ ПЛОТНОМЕРА ПДУ-МГ4 «УДАР»:
- Плотномер с электронным блоком,
- USB кабель связи с ПК,
- CD с программным обеспечением,
- руководство по эксплуатации, упаковочная тара.
Гарантия 12 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
