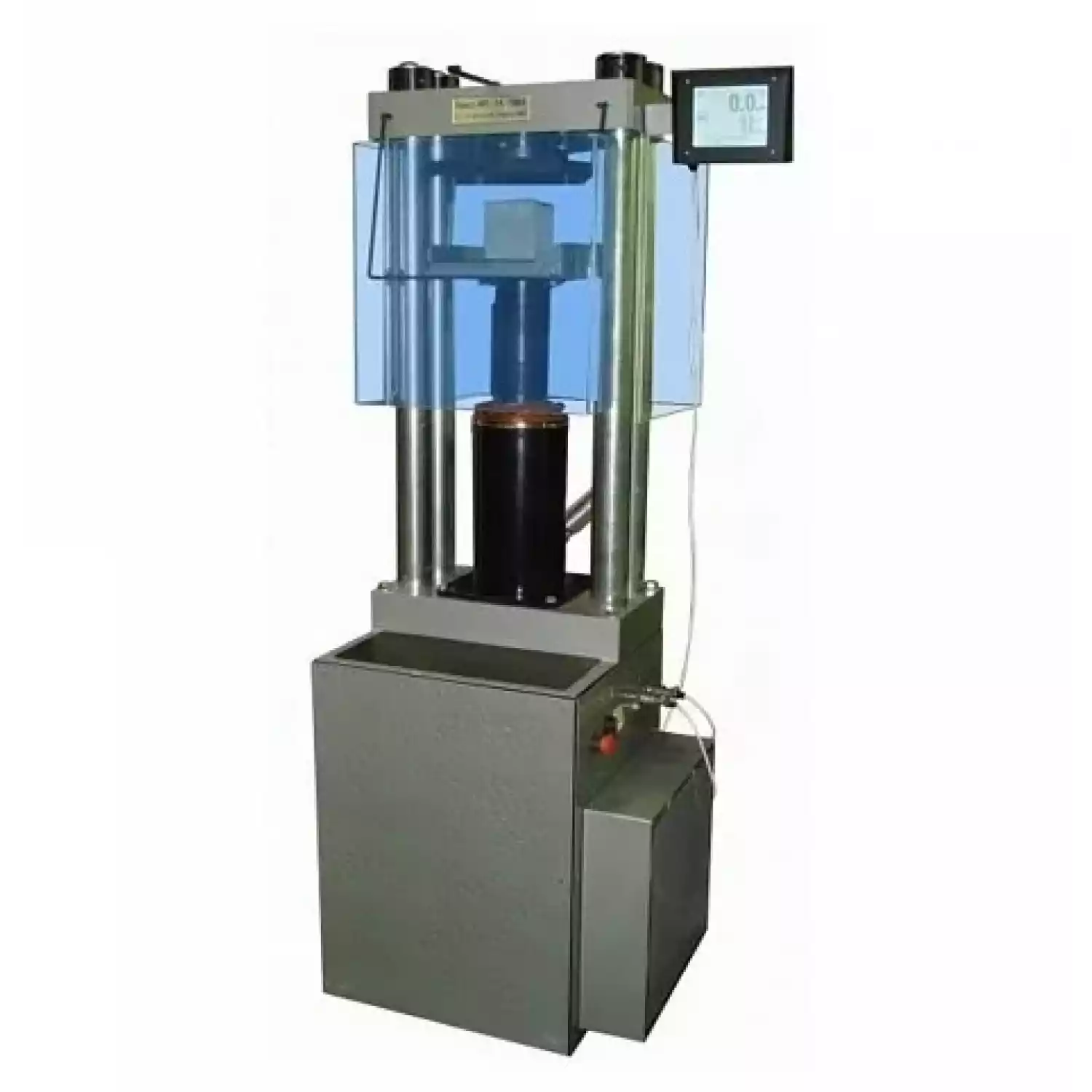

Пресс для испытаний асфальтобетонных образцов ИП-1А-500 АБ «УНИВЕРСАЛ»

Машина для испытаний асфальтобетонных образцов ИП-1А-500 АБ «УНИВЕРСАЛ» предназначена для для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие, а также:

1. Изготовления асфальтобетонных образцов — путем уплотнения асфальтобетонных смесей по ГОСТ 12801-98 в формах диаметром 50,5мм, 71,4мм и 101,0мм;
2. Определения предела прочности асфальтобетонных образцов при сжатии на скорости движения плиты пресса (3,0±0,3) мм/мин по ГОСТ 12801-98;
3. Определения предела прочности асфальтобетонных образцов на растяжение при расколе с заданной постоянной скорости движения плиты пресса (3,0±0,3) или (50±1) мм/мин по ГОСТ 12801-98;
4. Определения предела прочности асфальтобетонных образцов на растяжение при изгибе и показателей деформативности по ГОСТ 12801-98;
5. Определения характеристик сдвигоустойчивости асфальтобетонных образцов (по схеме Маршалла);
6. Извлечения асфальтобетонных образцов гидравлическим выжимным приспособлением;
7. Определения дробимости щебня (гравия) ГОСТ 8269.0-97.

Принцип работы машин типа ИП-1А заключается в деформации образцов до разрушения с помощью гидравлического привода. Под действием давления масла в напорной магистрали машины происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.

Конструктивно машина состоит из станции насосной, устройства нагружения, блока управления микропроцессорного, плиты опорной нижней и проставок.
Станция насосная состоит из гидробака, масляного фильтра, радиально-поршневого насоса с приводом от асинхронного электродвигателя, звукоизолирующего кожуха и элементов управления параметрами потока масла.
Устройство нагружения содержит раму, включающую в себя основание, колонны, плиту опорную верхнюю на шаровой опоре и домкрат с гидравлическим возвратом поршня.
Блок управления микропроцессорный позволяет задавать и контролировать режим работы машины. Давление масла в напорной магистрали измеряется с помощью тензорезисторного датчика.
Управление работой машины и отображение информации осуществляются посредством сенсорного жидкокристаллического экрана; одна из зон экрана выполняет функцию цифрового индикатора нагрузки.
Плита опорная нижняя служит для установки образца материала при испытаниях на сжатие или для установки дополнительных приспособлений. Проставки служат для изменения высоты рабочего пространства.

Программное обеспечение

• В машинах типа ИП-1А имеется встроенное в микропроцессорный блок управления программное обеспечение (далее — ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.
• Сведения об идентификационных данных ПО:
• Наименование ПО — PROG3
• Идентификационное наименование ПО — UNIVERSAL.hex
• Номер версии (идентификационный номер) ПО — V1.0
• Цифровой идентификатор ПО (контрольная сумма исполняемого кода) — CHh
• Алгоритм вычисления цифрового идентификатора ПО — CRC16
• Идентификация программы: после включения на экране отображается версия программного обеспечения, и машина переходит в рабочий режим.
• Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики:

• Диапазоны измерений:
  — основной — от 100 до 500 кН
  — дополнительный — от 1 до 100 кН
• Пределы допускаемой относительной погрешности измерений силы при прямом ходе*:
  — в основном диапазоне измерений: ± 1 %
  — в дополнительном диапазоне измерений: ± 2 %
  * Характеристики приведены для нормальных условий по ГОСТ 15150-69
• Масса — не более 450 кг
• Вероятность безотказной работы за 1000 ч — 0,8

Поверка осуществляется по документу МП 2301-242-2013 «Машины для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал». Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.01.2013 г.

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,24 %.

(ГОСТ): ГОСТ 12801-98
Размер: (ДхШхВ) — не более 550х540х1700 мм.
Энергопитание:
от сети переменного тока 220 В 50 Гц
Потребляемая мощность — не более 1 кВт

Комплектация:

Машина для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал»
Руководство по эксплуатации.
Методика поверки МП 2301-242-2013.
а также:
проставка 50 мм (4 шт.), приспособление для центрирования форм ЛО-257, комплект форм ЛО-257, приспособление для определение характеристик сдвигоустойчивости асфальтобетонных образцов (по схеме Маршалла);
комплект приспособлений для извлечения асфальтобетонных образцов.
