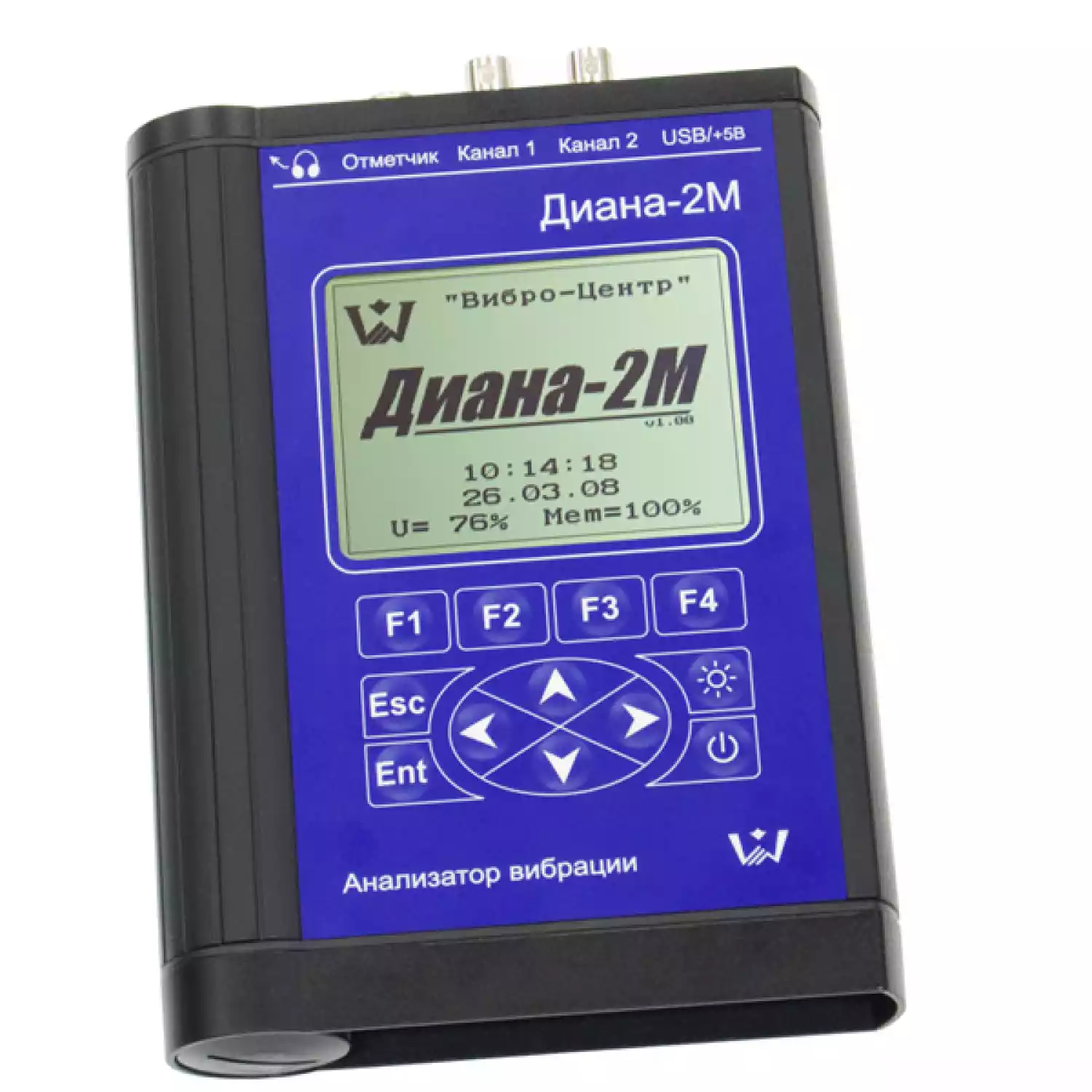

Виброанализатор Диана-2М

Виброанализатор Диана-2М — анализатор вибрации двухканальный, предназначен для диагностики состояния и балансировки вращающегося оборудования. Прибор является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки.

Анализатор вибрации «Диана-2М» обладает уникальными возможностями в регистрации и обработке сигналов.

Основными преимуществами прибора «Диана-2М», по сравнению с другими приборами данного класса, являются:

• Прибор может быть использован в качестве цифрового магнитофона с длительностью регистрации до 1 часа (в зависимости от выбранных параметров регистрации). Этот режим позволяет анализировать вибрацию оборудования в переходных режимах, смене нагрузки, выбеге, пуске и т. д.
• Прибор может регистрировать и анализировать вибрационные процессы при помощи частотных спектров с очень высоким разрешением, до 51200 (!) линий в спектре.
• Прибор может анализировать состояние короткозамкнутой клетки роторов асинхронных двигателей при помощи входящего в состав поставки прибора токового датчика.

Максимальный набор дополнительных и сервисных функций, встроенных в прибор, также способствует высокой эффективности применения прибора:

• Встроенная программа балансировки роторов в собственных опорах, с использованием входящего в комплект поставки лазерного отметчика, позволяют проводить эффективную виброналадку оборудования.
• Анализ подшипников качения «на месте» по уровню импульсов от дефектов и по спектру огибающей вибрационного сигнала при помощи программы для компьютера.
• Наличие большого количества встроенных функций, например, расчет амплитуды и фазы первой гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, использование маршрутной технологии и т. д., повышают эффективность применения прибора.
• С прибором поставляется комплект диагностических и сервисных программ «Атлант» и «Аврора2000». Они позволяют проводить диагностику дефектов оборудования. Уникальной возможностью нашей программной продукции, отражающей нашу техническую политику, является эффективная организация обслуживания оборудования «по техническому состоянию» при помощи программы «Аврора2000». В соответствии с коммерческой стратегией нашей компании, все эти программы предоставляются пользователям бесплатно!

Виброанализатор включен в Государственный реестр средств измерений под №19990-00 и допущен к применению в Российской Федерации.

Прибор «Диана-2М» выпускается в двух модификациях: общепромышленном и взрывозащищенном исполнениях.

Для взрывозащищенного исполнения виброанализатор «Диана-2М» и лазерный отметчик имеют маркировку взрывозащиты «1ExibIIAT3 X в комплекте Диана-2М» и «0ExibIIBT3 в комплекте Диана-2М» соответственно. Вибропреобразователи ВК-310A являются покупными изделиями с маркировкой взрывозащиты 0ExiaIICT5 X.

Прибор имеет жидкокристаллический низкотемпературный дисплей с разрешением 320х240 точек.

Прибор комплектуется виброакселерометрами пъезоэлектрического типа со встроенными предусилителями, обеспечивающими высокую чувствительность, помехозащищенность и линейность характеристик во всем частотном диапазоне измерений, и лазерным отметчиком фазы.

В состав поставки виброанализатора «Диана-2М» входит программное обеспечение вибродиагностики «Атлант» и «Аврора-2000».

При помощи программы «Атлант» осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе «Атлант» реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.

ДЛЯ УДОБСТВА РАБОТЫ, В СОСТАВ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ «АТЛАНТ» ВКЛЮЧЕНЫ:

• База данных с многоуровневым хранением информации;
• Набор функций для проведения различных преобразований вибросигналов и их просмотра;
• Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык «Паллада» для написания экспертных систем пользователем;
• Программа «Диана» для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
• Программа «Ариадна» для оперативного определение технического состояния подшипников качения.

Программа «Аврора-2000» позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы «Аврора-2000» не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИАНА-2М:
