Вибромониторинг CSI 9420
Отличительные особенности системы CSI 9420 Ex Pro:
Обзор профессионального комплекта CSI 9420 Ex Pro

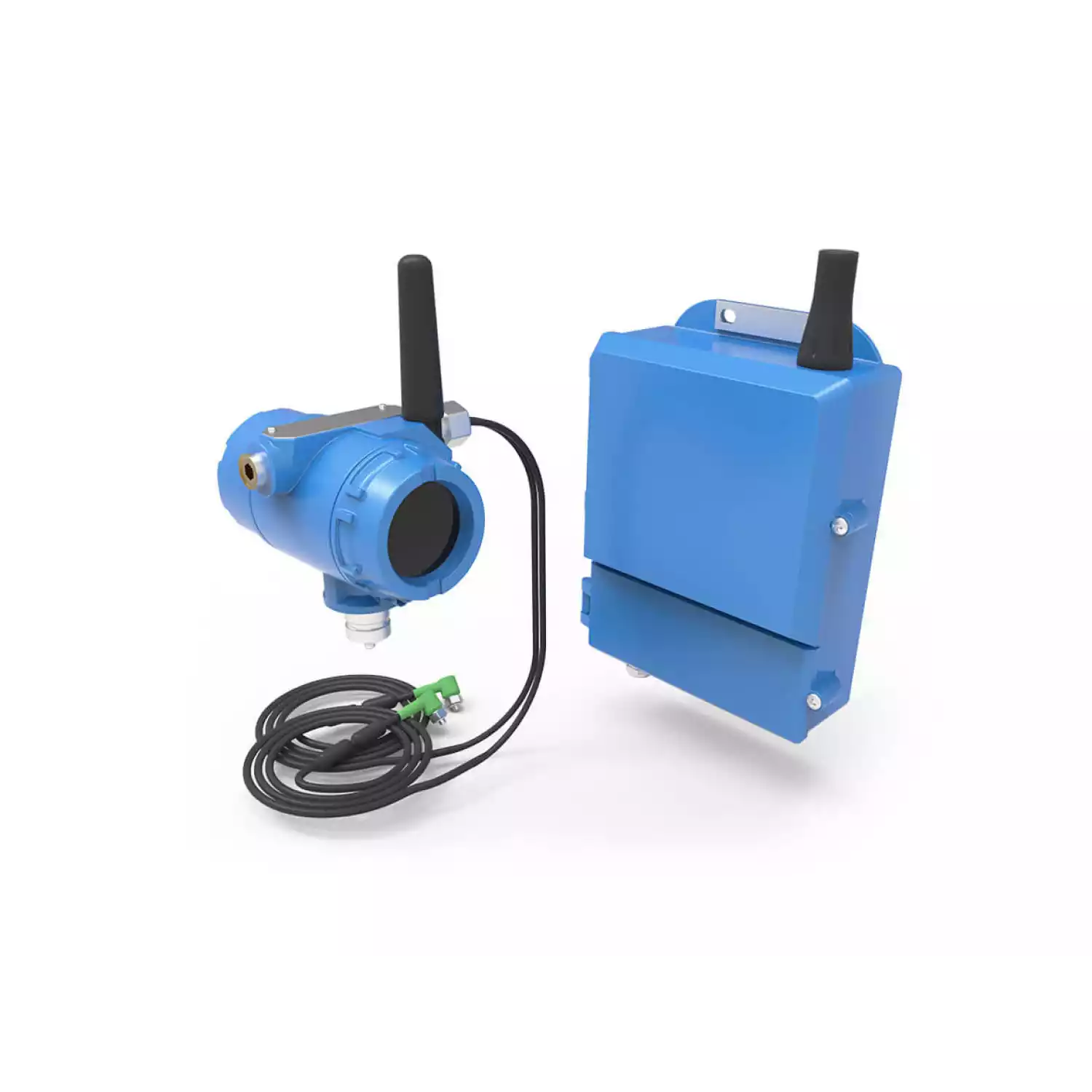

Надежный вибрационный трансмиттер CSI 9420 — это первый прибор, обеспечивающий передачу полного набора данных о вибрации через самоорганизующуюся беспроводную сеть. Он предоставляет большой объем информации о состоянии машинного оборудования, как для эксплуатационного, так и для обслуживающего персонала. Значения общих уровней вибрации, параметра PeakVue или температуры можно легко передать в любую систему управления или на сервер архивных данных, в то время как диагностические данные могут отображаться посредством VibView Transmitter. Для расширенного диагностического анализа и построения трендов данные высокого разрешения могут быть переданы в программу VibView Platinum.
Экономичный и надежный контроль
CSI 9420 Ex Pro расширяет возможности по мониторингу вибрации практически во всех сферах применения. Он пригоден для большинства задач контроля вибрации, но особенно хорошо подходит для работы в труднодоступных местах, таких как градирни, насосные станции, удаленное оборудование и опасные зоны.
В целом, трансмиттер CSI 9420 предоставляет превосходное, обоснованное по цене решение для любой прикладной задачи, которая в ином случае может потребовать больших расходов на проектно-конструкторские работы, прокладку кабеля или монтаж. Современная электроника обеспечивает высокую степень точности, а утвержденный IEC стандарт Wireless HART – исключительную надежность.
Контроль состояния непосредственно из операторной
CSI 9420 передает информацию об общем состоянии вращающегося оборудования в операторную посредством Modbus или OPC. Данные общих уровней вибрации являются хорошим индикатором таких проблем роторного оборудования как дисбаланс, несоосность или механическое ослабление (люфт). Устранить несоосность мы рекомендуем с помощью лазерной системы центровки «КВАНТ-ЛМ» и комплекта калиброванных пластин BALTECH-1234, а балансировку выполнять с помощью виброметра балансировщика BALTECH VP-3470.
С другой стороны, значения параметра PeakVue показывают степень воздействия на агрегат. Рост параметра PeakVue является прямым признаком зарождающейся неисправности, например, проблемы со смазкой, дефекта подшипника или редуктора. Технологические сбои, такие как кавитация, обнаруживаются при одновременном росте общих уровней вибрации и значений параметра PeakVue.
Панель управления у вас под рукой
Получая данные от трансмиттера CSI 9420, приложение к программе VibView Transmitter генерирует виртуальную приборную панель. Этот интуитивно-понятный интерфейс обеспечивает индикацию состояния датчика, преобразователя и контролируемого производственного оборудования, делая преимущества концепции «Технологии надежности» доступными и для устройств Wireless HART. Возможности программы обеспечивают графическое представление данных диагностики и согласованный пользовательский интерфейс между производителями. При необходимости этот интерфейс можно также использовать для просмотра более подробных диагностических данных, включая энергетические полосы и упрощенные спектры.
Передача диагностических данных в отдел ответственный за техобслуживание
Программное обеспечение VibView Transmitter автоматически передает подробные данные диагностики в отдел техобслуживания, включая общие уровни вибрации, энергетические полосы, временные диаграммы и спектры высокого разрешения. После сохранения в базе данных VibView данные, собранные с помощью CSI 9420, приобретают такую же диагностическую ценность, как и показания, собранные с использованием ведущего в отрасли анализатора состояния машинного оборудования CSI 2140.
Программа VibView предоставляет передовые аналитические средства для отслеживания уровней вибрации, формирования сигналов предупредительной сигнализации и диагностики развивающихся неисправностей.
Доступ к информации по мере необходимости
Если требуются текущие показания в промежутке между заданными циклами опроса, из VibView Transmitter можно инициировать сбор данных по запросу. Эта функция позволяет легко и быстро получать доступ к текущей информации о состоянии вращающегося оборудования, находясь на своем рабочем месте.
Гибкая конфигурация системы CSI 9420 Ex Pro
Источники питания
Существует два варианта подачи питания в трансмиттер CSI 9420. Для действительно беспроводных применений используется модуль питания SmartPower. Благодаря низкой мощности выходного сигнала, заданной стандартом Wireless HART, срок службы трансмиттера CSI 9420 на одном модуле питания может достигать 10 лет, при использовании функции энергосбережения и установленной с частотой опроса 1 раз в 2 часа. При использовании стандартной частоты опроса 1 раз в 30 минут, можно рассчитывать на срок службы 3-4 года на одном модуле питания.
Если требуется более высокая частота опроса, рекомендуется использовать внешний источник питания постоянного тока. Этот вариант обеспечивает практически неограниченную работу даже при максимально возможной частоте опроса 1 раз в минуту.
Местная индикация и контроль
Устанавливаемый по дополнительному заказу ЖК-дисплей в трансмиттере обеспечивает местную индикацию показаний сенсоров и диагностических данных состояния самого трансмиттера, что упрощает ввод в эксплуатацию и устранение неисправностей. Местная индикация результатов измерения вибрации и данных диагностики также обеспечивает точный контроль состояния оборудования в реальном времени. ЖК-дисплей можно поворачивать, что позволяет легко просматривать информацию независимо от ориентации измерительного преобразователя.
Планирование и организация беспроводных сетей
Программное приложение Wireless представляет собой революционное средство, которое позволяет планировать и организовывать собственную беспроводную сеть. Начиная с поэтажного плана или аэрофотоснимка предприятия и используя простой метод перетаскивания объектов мышкой, расположите шлюзы и беспроводные устройства на плане. Затем приложение Wireless сравнит план с передовым отраслевым опытом. Рекомендации помогут быстро построить надежную беспроводную сеть.
После установки устройств, приложение Wireless поможет управлять сетью, обеспечивая графическое представление каналов связи и состояния сети.

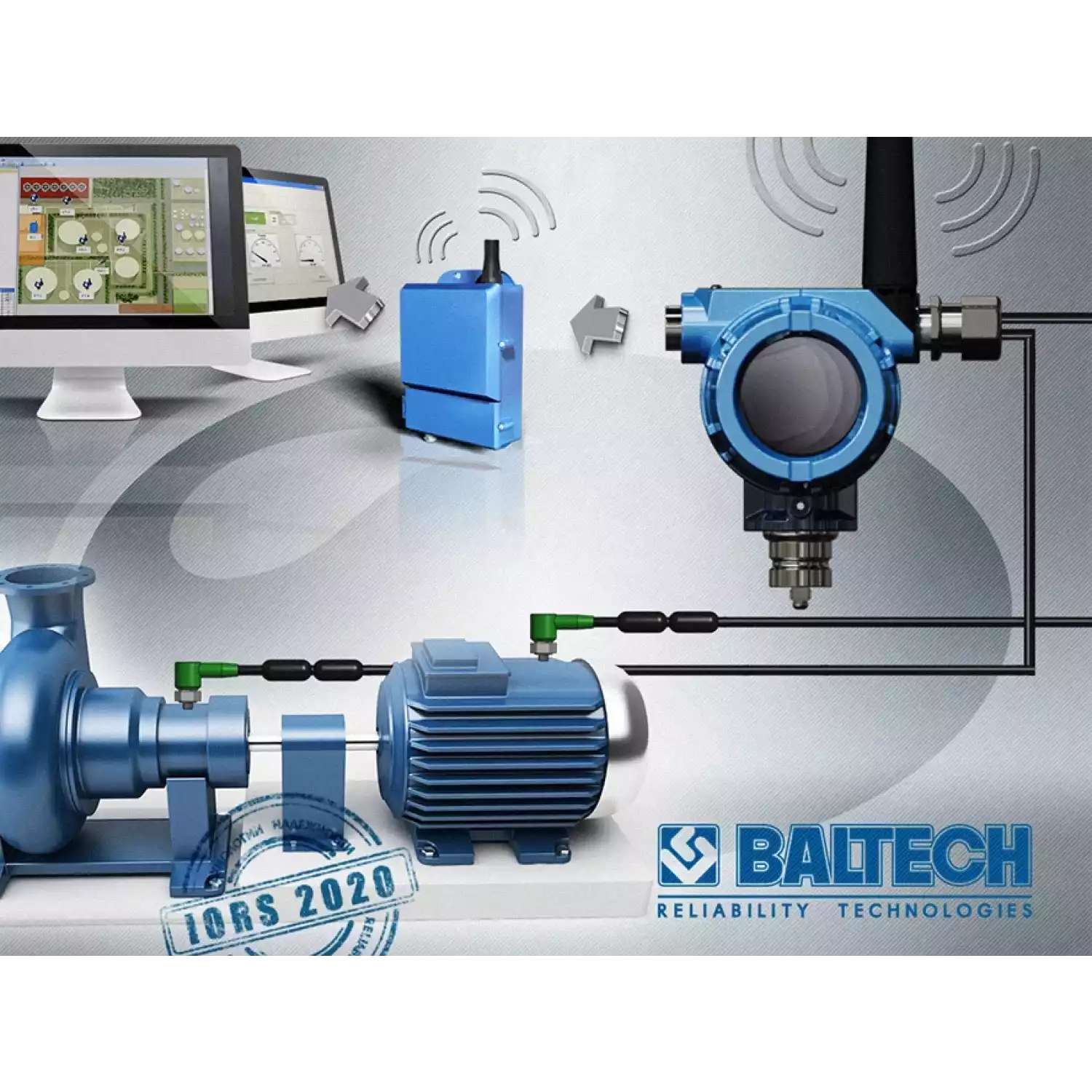

Обзор архитектуры беспроводной сети
Предельная простота
Построенная на базе отраслевого стандарта IEC 62591 (Wireless HART), наша беспроводная сеть является полностью самоорганизующейся. Настраивать каналы связи не требуется, так как интеллектуальный беспроводный шлюз управляет этим автоматически, включая адаптацию к
изменению условий окружающейся среды. После создания сети можно в любое время добавлять туда новые устройства. И наоборот, в случае вывода из эксплуатации какого-либо ранее установленного устройства, передача данных от прочих устройств по другим каналам не прерывается.
Простота установки
Подобно всем интеллектуальным беспроводным измерительным преобразователям, трансмиттер CSI 9420 легко установить. Как только в устройство подается питание, оно автоматически устанавливает связь с близлежащими беспроводными устройствами, создавая канал связи со шлюзом, и начинает передавать данные.
Каждый измерительный преобразователь способен действовать как ретранслятор, передающий данные от других устройств, что позволяет охватить беспроводной сетью предприятие или производственную территорию практически любого размера.
Устойчивость сети
Интеллектуальный беспроводный шлюз связывает беспроводную сеть с хост-системой и информационными приложениями, такими как CSI Pro. Шлюз управляет всеми характеристиками сети, осуществляя запланированное считывание показаний и выдавая запросы на сбор данных по требованию. Шлюз задает конфигурацию сети, минимизируя потребление энергии и обеспечивая устойчивость сети, при этом достоверность данных поддерживается на уровне значительно выше 99%.
Лучшая в своем классе защита
Многоуровневый подход BALTECH к защите беспроводной сети базируется на стандарте IEC 62591, что обеспечивает защиту ваших данных при любых обстоятельствах. Аутентификация и контроль гарантируют, что только авторизованные устройства могут подключаться к сети, а 128-разрядное шифрование защищает вашу информацию. Переключение каналов сохраняет работоспособность даже в неблагоприятных условиях.
Готовое интеллектуальное беспроводное решение от BALTECH
Мы обладаем полной номенклатурой интеллектуальных беспроводных измерительных преобразователей для множества областей применения, включая измерение температуры, давления, расхода и уровня. Кроме того, адаптер Wireless дает возможность любому устройству HART производить беспроводную передачу данных текущих значений и самодиагностики. Получение доступа к беспроводным устройствам CSI и их обслуживание можно осуществлять дистанционно, используя те же средства и программное обеспечение, что и для проводных устройств, взаимно усиливая эффективность существующих правил эксплуатации, обучения персонала и процедур технического обслуживания. Компания BALTECH осуществояет полное обучение по настройке системы во время обучения по курсу ТОР-103 «Продвинутые решения вибромониторинга и вибродиагностики». После обучения мы можем предоставить Вам демонстрационный комплект на 14 дней для эксплуатации на Вашем оборудовании.
Бесшовная стыковка с хост-системами
Облегченная настройка и передача результатов измерений в системы управления CSI, другие системы управления, а также в любую хост-систему с поддержкой Modbus или OPC или на сервер архивных данных.
Анализ данных в VibView Platinum
Вибрационные данные, собранные CSI 9420, можно сохранять и анализировать в программном приложении VibView Platinum. Модуль импорта данных позволяет легко загружать данные для анализа используя простые команды drag-and-drop. VibView Platinum сочетает в себе средства прогнозирования и впечатляющий аналитический инструментарий, что обеспечивает точную оценку состояния машинного оборудования вашего предприятия.
Подробные данные о надежности оборудования
Общие уровни вибрации и значения параметра PeakVue помогают выявлять машины, где развиваются механические дефекты. Однако, когда такая машина идентифицирована, требуются подробные данные, чтобы установить причину и степень серьезности развивающейся неисправности.
Расширенные диагностические возможности CSI 9420 предоставляют доступ к такой информации.
Временная диаграмма высокого разрешения
Временная диаграмма вибрационного сигнала лежит в основе всех измерений вибрации, выполняемых CSI 9420. Каждая временная диаграмма представляет собой сложный набор данных, собранный за несколько секунд работы машины и включающий в себя тысячи фрагментов.
В то время как временная диаграмма виброускорения полезна в целом ряде областей применения, временная диаграмма параметра PeakVue просто незаменима для диагностики развивающихся дефектов подшипников и зубчатых передач.
Однако, из-за их большого размера файла временной диаграммы, их стремятся собирать как можно реже. В интеллектуальном беспроводном решении CSI 9420 Pro применяются несколько методов сжатия данных, что облегчает передачу данных по сети.
Спектры высокого разрешения
Основным методом сжатия данных является FFT анализ (быстрое преобразование Фурье), который обеспечивает преобразование временной диаграммы вибрации в частотный спектр. Такой спектр не только уменьшает размер файла более чем на 60%, но и предоставляет информацию о частотах в более удобном формате. Меньший размер пакета данных увеличивает быстроту реакции системы, снижая потребление энергии.
Упрощенные спектры
Упрощенный спектр также получается из данных временной диаграммы. Он содержит ту же информацию о частотах и амплитудах, что и спектр высокого разрешения, однако в нем набор данных сжат еще на 98%. Благодаря достаточно малому размеру его можно передать по сети менее чем за секунду.
Энергетические полосы
На заключительном этапе сжатия данных CSI 9420 разделяет спектр на 3 заданных энергетических полосы (как показано далее). Затем он вычисляет энергию вибрации в каждой энергетической полосе частот и передает полученные значения в приложение VibView Transmitter для анализа трендов и выдачи сигналов предупредительной сигнализации.
| Полоса | Типы неисправностей | Диапазон |
| 1 | Вибрация на частоте вращения:дисбаланс, несоосность (также дефекты ременных передач) | 2-65Гц |
| 2 | Вибрация на частотах, кратных частоте вращения: ослабление (люфт), неисправности в электрической цепи, лопастная составляющая | 65-300Гц |
| 3 | Высокая частота: Дефекты подшипников и зубчатых передач, дефекты смазки и кавитация | 300-1000Гц |
Отслеживая значения параметров в приложении VibView Platinum и сравнивая их с соответствующими уровнями предупредительной сигнализации, возможно организовать систему «умного» оповещения, которая не только информирует вас об ухудшении состояния машины, но и предоставляет информацию о наиболее вероятной первопричине проблемы.
На рисунке показано, каким образом можно использовать данные вибрации для обнаружения и диагностики развивающихся неисправностей. На основании увеличения общих уровней вибрации (черная линия) сигнал тревоги помечает машину как имеющую потенциальный дефект, но без какой-либо индикации характера или степени серьезности неисправности.
Тренды в трех энергетических полосах частот показывают, что уровни вибрации на частоте вращения (зеленая линия) и на частотах, кратных частоте вращения – гармониках (синяя линия) стабильны. Тогда как показания для высокочастотной вибрации (красная линия) резко возросли. В приложении VibView Platinum это приведет к подаче специального сигнала тревоги для обслуживающего персонала.
Анализ упрощенных спектров (показанных над трендом) подтверждает, что неисправность является высокочастотной по своему характеру. Последующий сбор данных по требованию, инициируемый специалистом-диагностом из приложения VibView Platinum для параметра PeakVue, временной диаграммы и спектра высокого разрешения, формирует окончательное представление о характере неисправности и степени ее серьезности.
Используя расширенные возможности диагностики трансмиттера CSI 9420 и программного обеспечения VibView Platinum, обслуживающий персонал зачастую может обнаруживать и устранять проблемы, не дожидаясь появления сигналов тревоги в пункте управления (операторной).
