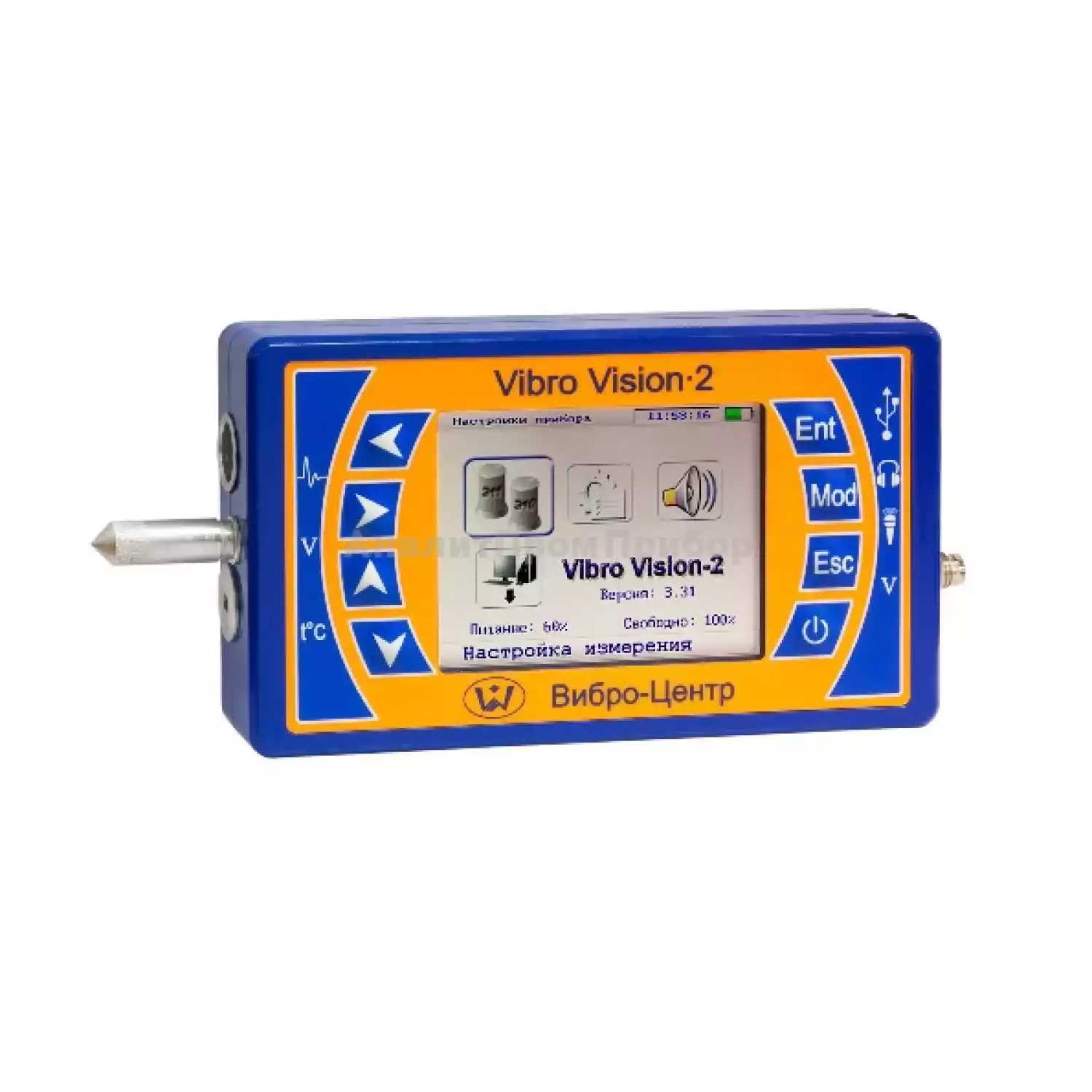

Виброметр Vibro Vision-2

Vibro Vision-2 – анализатор вибросигналов (виброанализатор) с расширенными функциями диагностики подшипников качения.

ОСОБЕННОСТИ VIBRO VISION-2:

• анализатор вибрации (виброанализатор)
• универсальный переносной виброметр
• сборщик вибрационных сигналов
• с расширенными возможностями для диагностики состояния подшипников качения

Прибор разработан и производится нашей компанией для измерения вибрации вращающегося оборудования и эффективной диагностики технического состояния оборудования «на месте». Прибор измеряет значение вибрации для вращающегося оборудования.

Вибрация – очень удобный показатель состояния оборудования. Она стандартизирована (есть стандарт ГОСТ), имеет конкретные значения аварийного и тревожного состояния. Физическая природа вибрации понятна.

Прибором можно быстро оценить состояние большого количества агрегатов (режим виброметра). При периодических измерениях это даёт возможность прогнозировать ухудшение состояния агрегата и заранее планировать ремонт (обслуживание по техническому состоянию). Вы не будете делать лишние «плановые ремонты». Подробнее — в описании нашей программы Аврора-2000.

Можно более детально разобраться с причинами вибрации (режим виброанализатора). Теория диагностики дефектов по вибрации хорошо известна. В нашей программе Атлант есть автоматическая диагностика дефектов агрегата. И на нашем сайте есть книга по основам диагностики дефектов. Сами измерения может проводить человек мало знакомый с вибродиагностикой (измерение вибрации по маршруту).

В Vibro Vision-2 встроены дополнительные датчики для диагностики состояния подшипников качения. А для специалистов «старой школы» мы добавили возможность прослушивания вибрации «на слух».

ВОЗМОЖНОСТИ ПРИБОРА VIBRO VISION-2:

• Виброанализатор — умеет измерять сигналы и спектры (до 1600 линий, до 4 кГц в спектре)
• Виброметр — умеет измерять значение СКЗ вибрации (а также амплитуду, размах) и показывать состояние по ГОСТ ИСО 10816-1-97
• Два датчика вибрации — встроенный для быстрого измерения и внешний на проводе для труднодоступных мест
• Ультразвуковой микрофон и датчик температуры для оценки дефектов подшипников качения с различными методами оценки — спектр огибающей, эксцесс, SPM
• Прочный металлический корпус, но компактный и лёгкий — прибор вмещается в карман
• Большой объём памяти — хранит, показывает и передаёт на компьютер по USB тысячи замеров
• Измерение по маршруту — можно создать на компьютере список оборудования и быстро проводить измерения по этому списку. Значит, сами измерения можно проводить легко и быстро
• Зарядка аккумуляторов по USB от компьютера или блока питания. Одной зарядки хватает на рабочую смену
• Прослушивание вибрации через наушники (есть в комплекте с прибором) и запись голосовых комментариев для замеров, чтобы потом вспомнить подробности
• Бесплатное обновление программы прибора при добавлении в прибор новых функций и бесплатные программы Атлант и Аврора-2000 для хранения и анализа результатов — скачайте их с нашего сайта

Прибор умеет измерять сигналы и спектры вибрации в стандартном диапазоне «до 1000 Гц» или в диапазоне, заданном пользователем:

• разрешение спектра до 1600 линий и до 0,25 Гц
• частота в спектре — до 4 кГц
• время измерения — до 4 сек, шаг выборки сигнала — до 0,1 мсек (10кГц)
• измерение спектра с усреднением (с накоплением) — 4, 10 или постоянное усреднение

Виброускорение, Виброскорость, Виброперемещение и Огибающая измеряются одновременно и легко переключаются на экране.

На спектре отображается курсор с гармониками, а на спектре огибающей — подшипниковые частоты.

В режиме виброметра прибор измеряет значение вибрации агрегата, выраженное одним числом. Это может быть СКЗ виброскорости, Амплитуда виброускорения или Размах виброперемещения.

Для оценки состояния максимальную вибрацию, измеренную на агрегате, сравнивают с нормой, которая берётся из паспорта на агрегат или «ГОСТ ИСО 10816-1-97. Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть I. Общие требования».

Норма вибрации для аварийного состояния задаётся в значении СКЗ виброскорости и имеет стандартный ряд: 1,8; 2,5; 4,5; 7,1; 11,2 и т.д. мм/сек. Это значение изменяется с клавиатуры в столбике справа и тогда цвет числа и столбика будет соответствовать состоянию агрегата.

В прибор Vibro Vision-2 встроен внутренний датчик вибрации. К этому датчику для измерения вибрации можно прикрутить с помощью резьбы М5 щуп, магнит или шпильку. Внутренний датчик позволяет быстро измерить вибрацию без всяких лишних проводов. На заднем торце прибора есть разъём для подключения внешнего датчика вибрации. Он позволяет измерить вибрацию в труднодоступных местах агрегата. С прибором поставляется датчик компании Виконт ВК-310А с выходом сигнала по стандарту ICP. Датчик имеет такую-же резьбу М5 для крепления. Стандартная длина кабеля — 1,5 метра. Длина увеличивается с помощью дополнительного удлинительного кабеля.

Внутренний или внешний датчик выбирается в настройках измерения прибора. На переднем торце прибора есть ультразвуковой микрофон (слева) и инфракрасный датчик температуры (справа). Они помогают дистанционно оценить состояние подшипников качения.

Микрофон слушает на частоте 40 кГц удары от элементов подшипника. Для оценки состояния могут применяться различные методы:

• по спектру огибающей ударного сигнала — позволяет оценить состояние отдельных элементов подшипника — внешней и внутренней обоймы, сепаратора и тел качения. В приборе есть база параметров подшипников качения нашего и импортного производства на 5,5 тысяч марок;
• метод анализа ударных импульсов (shock pulse method — SPM);
• по значениям СКЗ, пик-фактора и эксцесса вибросигнала.

Повышенная температура подшипника показывает на проблемы смазки или режимов работы. Инфракрасный датчик позволяет с точностью до градуса измерить на расстоянии температуру подшипниковой стойки.

ОСОБЕННОСТИ VIBRO VISION-2:

• Корпус прибора сделан из металла. При этом он получился прочным и лёгким (500 грамм).
• Размеры прибора небольшие — он легко помещается в карман.
• Клавиатура — мембранная с выпуклыми кнопками и защитой от брызг. Яркий цветной экран защищён стеклом.
• Разъёмы USB и наушников закрыты резиновой крышкой.
• А ещё в комплекте есть ремешок для руки.
• В приборе установлена память для хранения замеров размером 256 Мбайт. Это позволяет хранить несколько тысяч сигналов с самым большим разрешением. При выключении прибора замеры не стираются.
• Замеры легко просмотреть в самом приборе. Интересные места на графике можно развернуть подробнее.
• В приборе можно создавать папки, которые соответствуют агрегатам для хранения замеров с конкретного агрегата в одном месте.
• После всех измерений прибор подключается к компьютеру по интерфейсу USB 2.0 и замеры передаются в программы Атлант или Аврора-2000 для подробного анализа.

Маршрут — это заранее созданный путь обхода агрегатов для измерения вибрации. Он позволяет быстрее производить измерение вибрации агрегатов, в правильном порядке, с правильными параметрами и это может делать человек, менее знакомый с вибродиагностикой.

Маршрут создаётся в программе Атлант после привязки параметров агрегатов. Маршрут включает в себя список агрегатов, в каждом из которых задан список точек измерения и параметры измерения. Затем маршрут загружается по USB в прибор. В прибор одновременно можно загрузить несколько маршрутов для разных случаев. При измерении по маршруту прибор сам подсказывает агрегат и точку измерения, сам устанавливает параметры и сам сохраняет замеры. Это даёт значительное ускорение по времени и не даёт ошибаться. После измерений данные скачиваются обратно в программу Атлант и автоматически раскладываются по замерам.

Прибор питается от литий-ионного аккумулятора ёмкостью 3400 мАч. Этого легко хватает для работы на полную смену. Заряжается прибор через разъём микро-USB от блока питания или от компьютера. Время зарядки от блока питания — меньше 4 часов.Оставшийся заряд аккумулятора в процентах и процесс зарядки отображаются на экране.

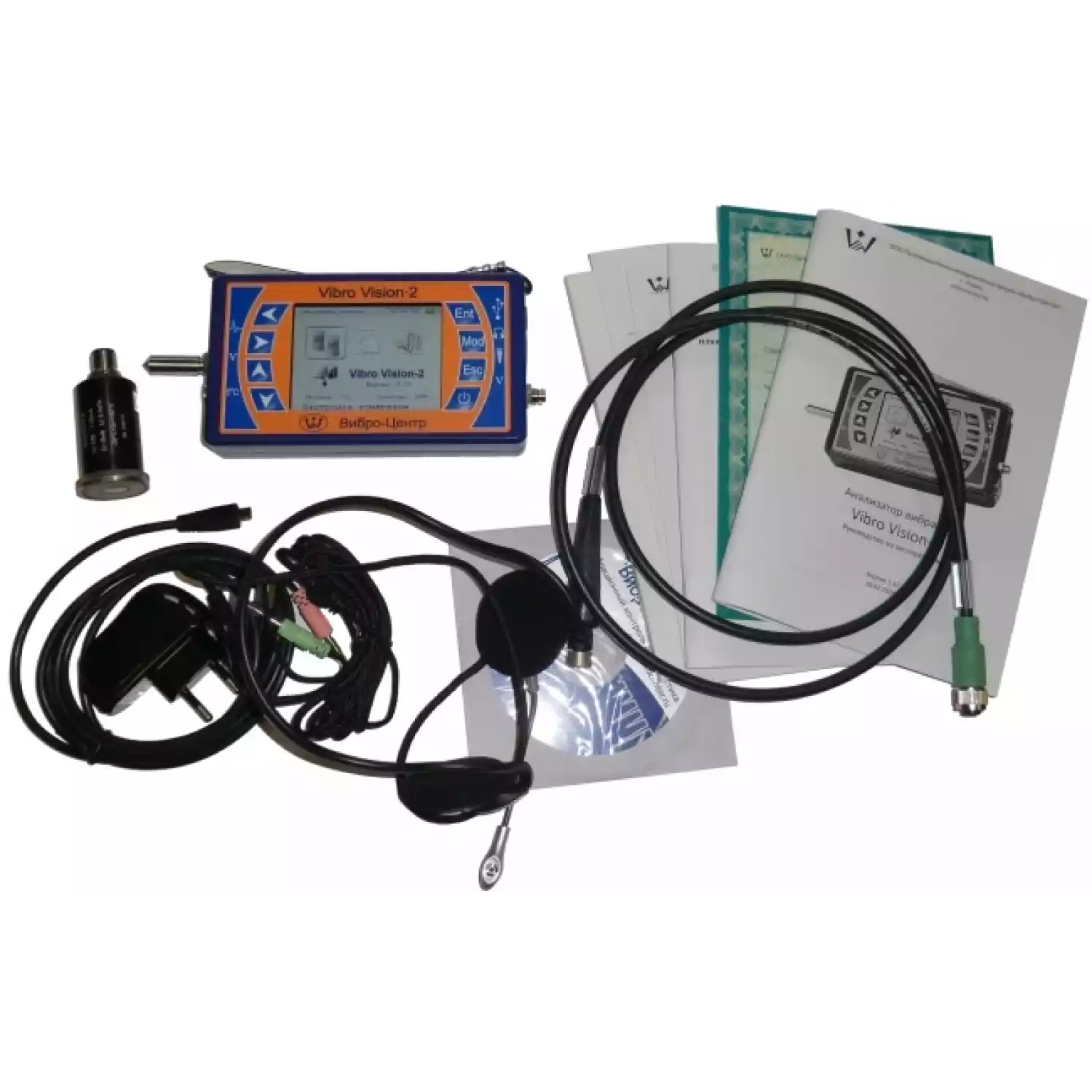

В комплект прибора Vibro Vision-2 входит гарнитура (наушники с микрофоном). Она выполняет две функции:

• позволяет прослушивать сигнал вибрации прямо с датчика. Человеческое ухо — это совершенный инструмент и многие дефекты оборудования определяются на слух, не глядя на экран прибора;
• к каждому замеру можно произнести, а в дальнейшем прослушать речевой комментарий. Например, уточняющая информация по замеру — когда он был сделан, почему.

Наушники имеют затылочное крепление — их можно носить вместе с каской. Провод усиленный и прямо на проводе есть регулятор громкости.

Обновления программы прибора бесплатное, последняя версия всегда есть на нашем сайте (в конце страницы). Это позволяет быстро исправлять недостатки прибора и добавлять в него новые функции. Само обновление производится с компьютера по интерфейсу USB и занимает меньше минуты. С прибором поставляются программы для хранения замеров и спектральной диагностики Атлант и для обслуживания оборудования по состоянию Аврора-2000. В программы встроены средства для автоматической диагностики дефектов оборудования по вибрации, что даёт возможность оперативной оценки дефектов и обучения персонала основам вибродиагностики.

Измерительный прибор марки Vibro Vision-2, виброметр, виброанализатор, предназначенный для измерения параметров вибрации и диагностики подшипников качения марки, прошел все необходимые испытания и зарегистрирован в Государственном реестре средств измерения под № 48424-01.

Межповерочный интервал — 2 года.
