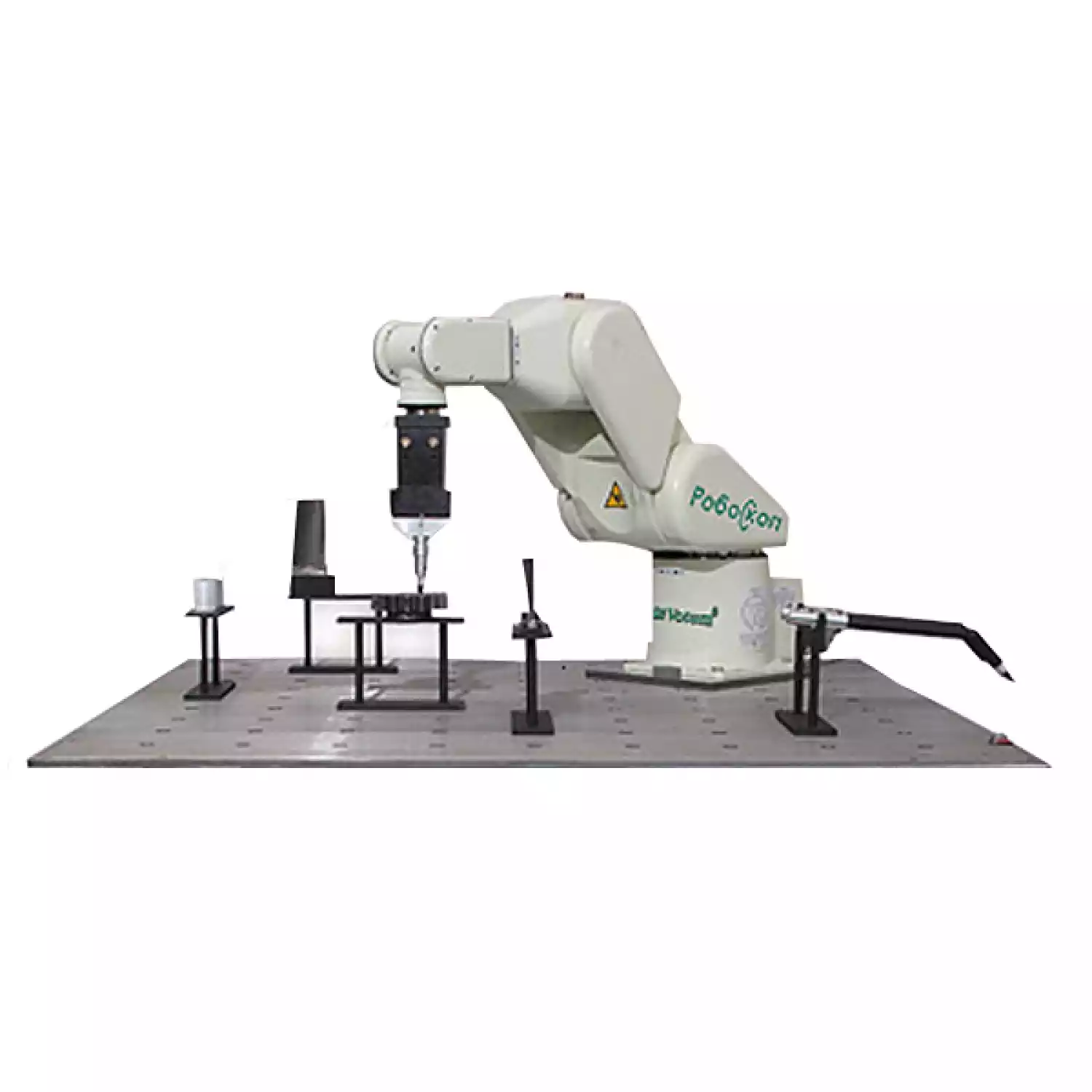

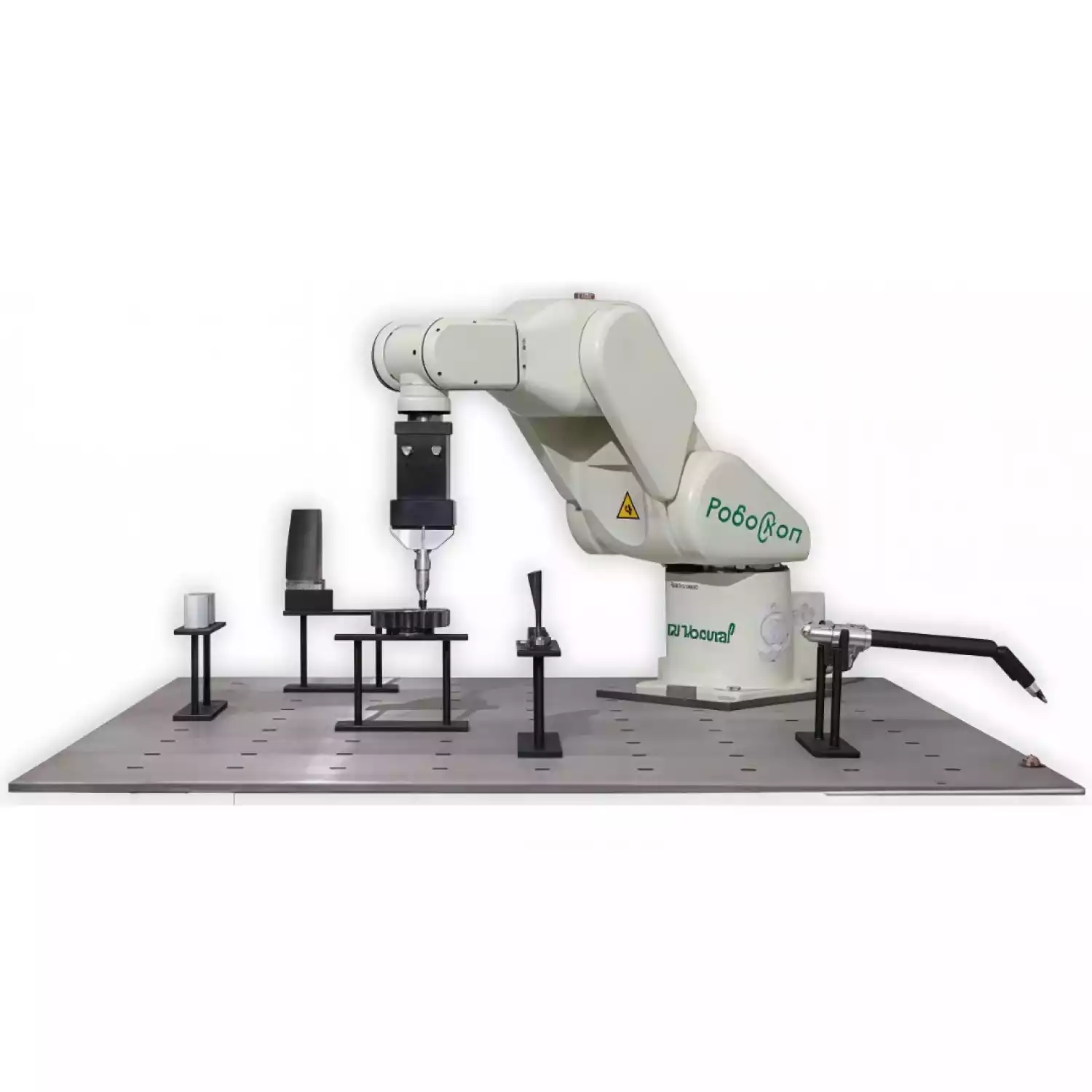

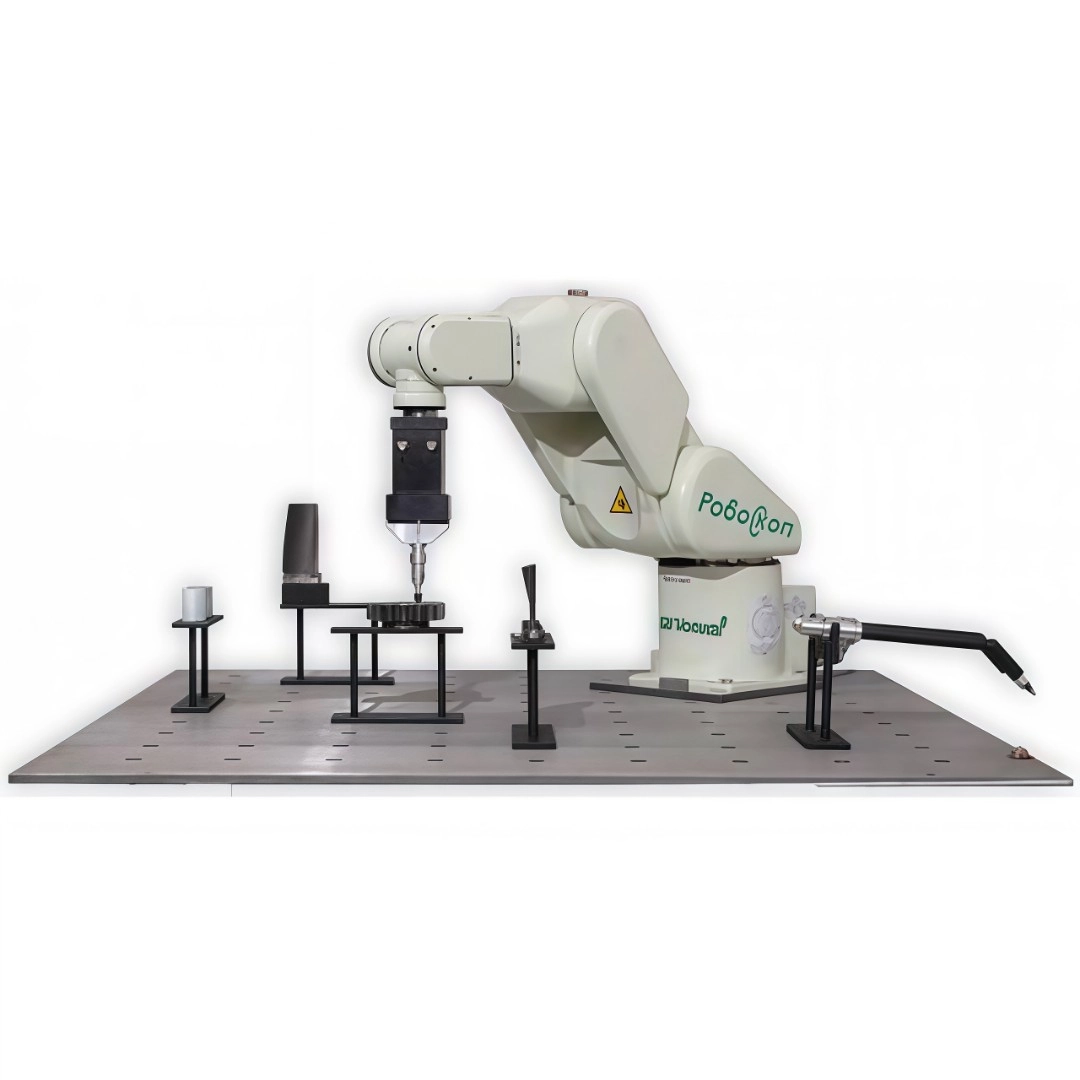

Роботизированная установка вихретокового контроля РОБОСКОП ВТ-3000

Артикул: 4680

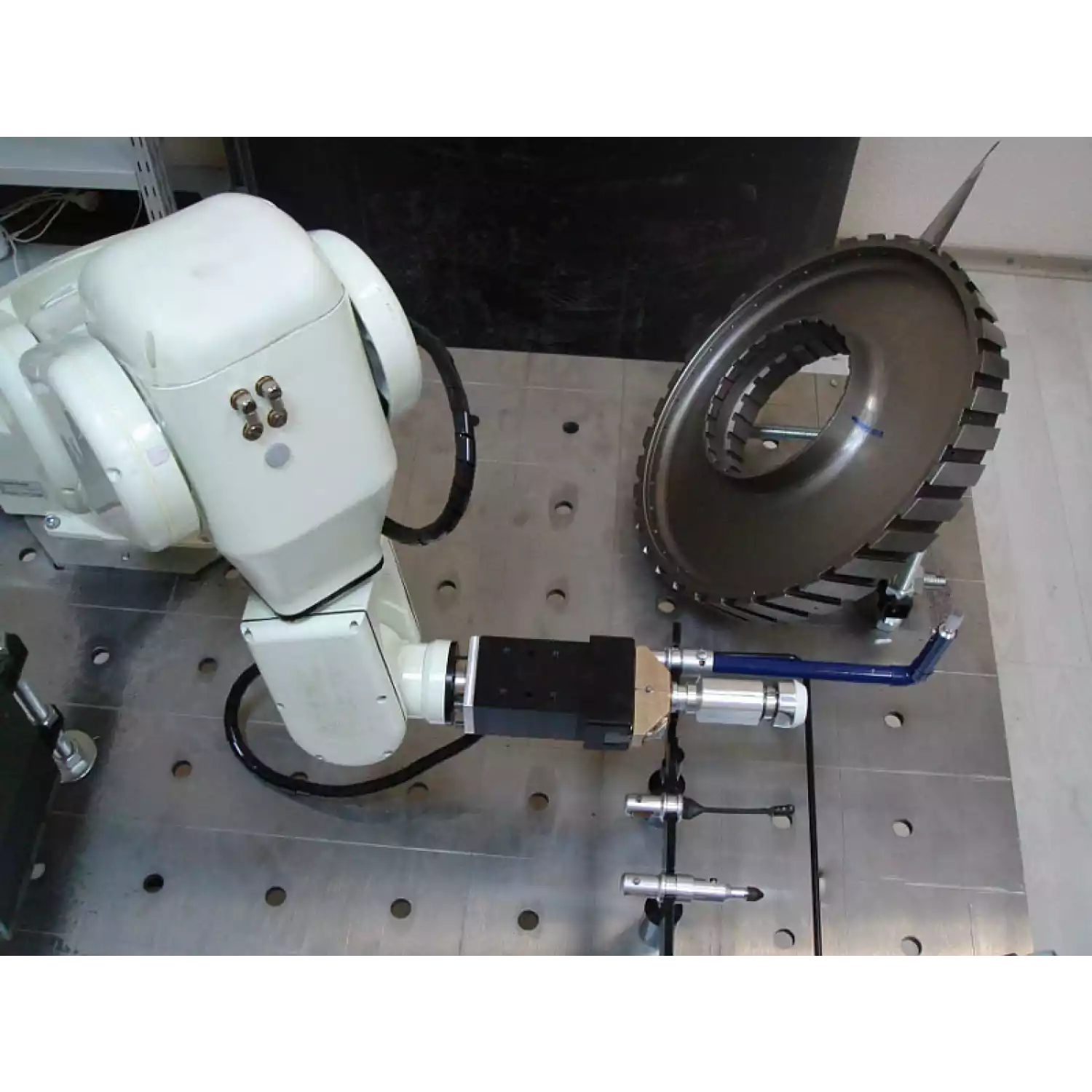

Роботизированная установка вихретокового контроля РОБОСКОП ВТ-3000 - 2

Роботизированная установка вихретокового контроля РОБОСКОП ВТ-3000

Артикул: 4680

РОБОСКОП ВТ-3000 установка для неразрушающего контроля широкого спектра деталей сочетает в себе несколько методов: вихретоковый, импедансный, лазерное сканирование и электромагнито-акустический. Выбор метода контроля и смена рабочих преобразователей осуществляется автоматически в соответствии с выполняемой методикой контроля. В процессе контроля "РОБОСКОП" ВТ-3000 обеспечивает заданную скорость и траекторию перемещения, а также необходимую точность позиционирования и угол наклона преобразователя.

Подробнее

Роботизированная установка вихретокового контроля РОБОСКОП ВТ-3000 Вотум

Все товары Вотум

Нашли дешевле? Снизим цену!

Получить скидку

Отгрузка со склада

Все цены на сайте указаны с учетом НДС

Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями

Обмен или возврат товара при обнаружении неисправности

Нашли дешевле? Снизим цену!

Получить скидку

Описание Как купить? Доставка Оплата

Тип оборудования: дефектоскопическая установка, роботизированный комплекс

Производитель дефектоскопов: Россия

Серия: РОБОСКОП

Модель: РОБОСКОП ВТ-3000

Описание: установка для вихретоковой, импедансной, электромагнитно-акустической дефектоскопии и лазерного сканирования

Гарантия на вихретоковую установку РОБОСКОП ВТ-3000: 12 месяцев.

Сертификаты на РОБОСКОП ВТ-3000:

Сертификат об утверждении типа средств измерений РФ;
Свидетельство о регистрации в РЖД.

Назначение роботизированной установки РОБОСКОП ВТ-3000:

Автомотизированная установка неразрушающего контроля "РОБОСКОП" ВТ-3000 предназначена для неразрушающего контроля (НК) широкого спектра деталей, за счет универсальных возможностей быстрой перенастройки и адаптации к объектам различных форм и типоразмеров.

Выбор метода контроля и смена рабочих преобразователей, осуществляется автоматически в соответствии с выполняемой методикой контроля. В процессе контроля "РОБОСКОП" ВТ-3000 обеспечивает заданную скорость и траекторию перемещения, а также необходимую точность позиционирования и угол наклона преобразователя.

Установка РОБОСКОП ВТ-3000 обладает следующими технологическими преимуществами:

строгое соблюдение требований технологического процесса;
минимальное время, затрачиваемое на проведение контроля;
точное позиционирование преобразователей;
совмещение различных методов НК.

Конструктивно, предусмотрено два варианта исполнения Робоскоп ВТ-3000:

Настольный или встраиваемый - применяется для объектов контроля в поточно-серийном цикле с малыми геометрическими параметрами до 1000 мм3;
Портал - с дополнительными механизмами перемещения по высоте и ширине (система рассчитана на НК крупногабаритных объектов 2500х3000мм);

О сфере применяемости роботизированного комплекса можно судить по количеству потенциально заложенных в него методов НК:

Вихретоковый (ВТ) - является базовым, и используется для диагностики деталей и узлов из ферромагнитных и неферромагнитных сплавов на поиск поверхностных и подповерхностных дефектов, в т.ч. трещин, коррозионных и тепловых разрушений. Предусмотрен динамический режим (при вращающихся датчиках) для диагностики проходных и соединительных отверстий.
Импедансный (ИД) - дополнительный режим, используется для диагностики конструкций из композитных материалов (сотовых структур) на поиск непроклеев и расслоений.
Лазерное сканирование (ЛС) - совмещенный режим, используется для обмера геометрических параметров диагностируемых изделий. См. видеоматериал.
Электромагнито-акустический (ЭМА) - дополнительный режим, позволяет проводить контроль металлоконструкций без применения контактной жидкости, а также работать с материалами, имеющими лакокрасочное покрытие или загрязненную поверхность (ржавчина, коррозия и т.п.).

Дефектоскопическая установка "РОБОСКОП" ВТ-3000 обеспечивает:

автоматическую стыковку/расстыковку необходимого преобразователя;
сканирование поверхности детали по заданной траектории;
отслеживание текущих координат рабочих преобразователей в реальном времени;
включение автоматической сигнализации дефекта (АСД);
анализ результатов контроля и запись в архив.

Технические характеристики установки РОБОСКОП ВТ-3000 при работе в вихретоковом режиме:

Рабочий диапазон	50кГц-5МГц
Чувствительность контроля	Обнаружение трещин протяженностью не менее 3 мм, с раскрытием в пределах от 0,05 до 1 мм
Производительность	Не менее 2000 измерений в секунду
Мертвая зона	Минимальное расстояние до края контролируемого изделия - 1,5 мм
Удельная электропроводность	Вихретоковый контроль материалов с удельной электропроводностью (0,4-40)*106 См/м
Визуализация	Представление результатов контроля в комплексной плоскости и (или) В-скан; Цветовая индикация дефектных и бездефектных участков контроля; Отображение траектории перемещения преобразователя в заданной системе координат.
Управление	Настройка аппаратуры и передача данных по TCP/IP; Варьирование скоростями сканирования до 200 мм/с; Наличие звуковой и световой сигнализации при обнаружении дефекта(ов) электропроводностью (0,4-40)*106 СМ/м.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
