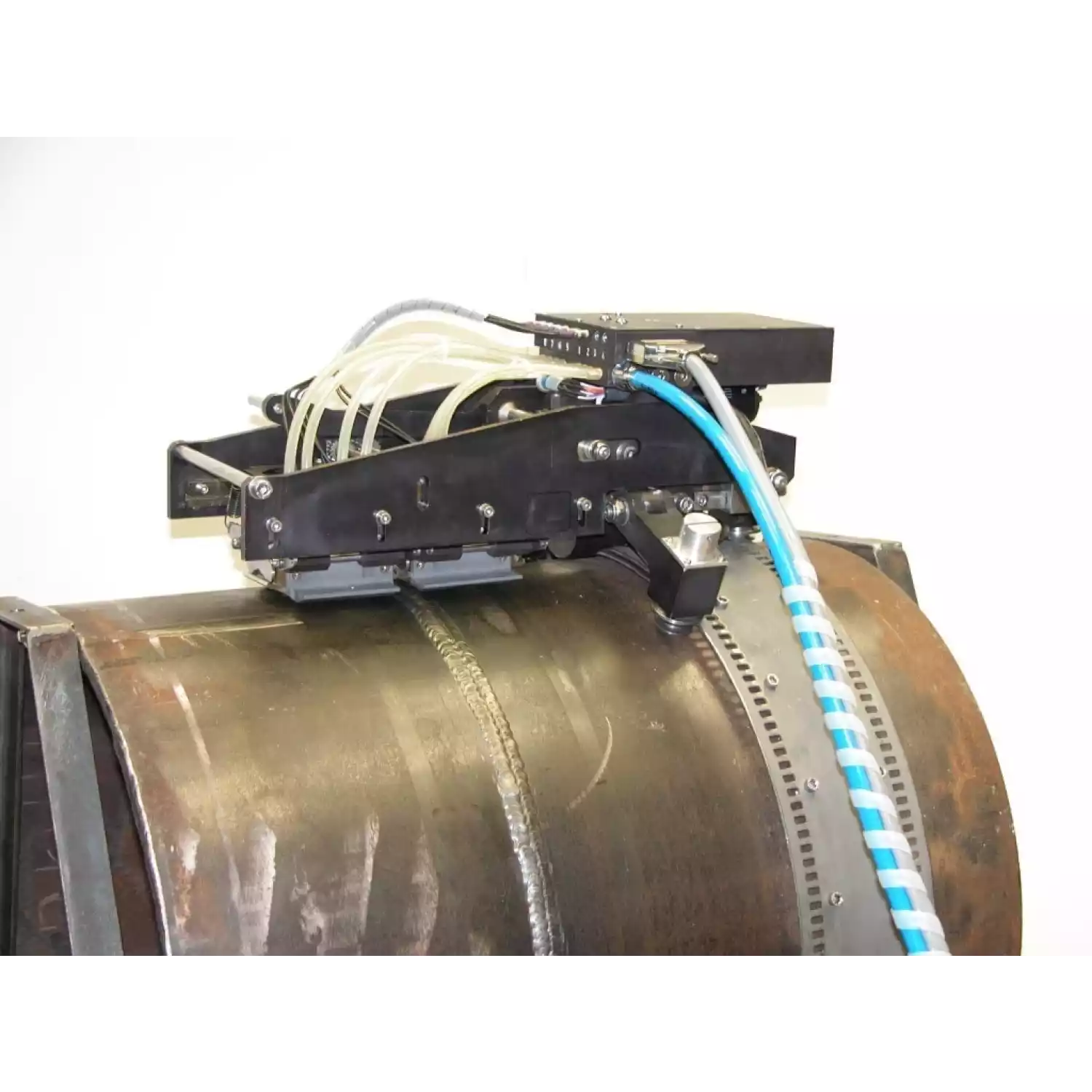

Установка АУЗК кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа»)

Описание установки:

Установка предназначена для проведения автоматизированного УЗК сварных швов и основного металла магистральных нефте- газопроводов в цеховых и полевых условиях с целью обнаружения недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:

СТО ГАЗПРОМ 2-2.4-083-2006;
СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
РД 19.100.00-КТН-001-10;
СТО 00220 256-005-2005;
РД 153-34.1-003-01 (РТМ-1с);
ПБ 03-585-03;
API-5L;
и других нормативных документов.

Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,5 м/мин. При проведении контроля происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации дефектов.

Отличительные особенности установки:

компактность и мобильность;
небольшие габариты и вес;
простота в эксплуатации;
надёжность контроля;
быстрая установка бандажа;
возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
увеличенный срок службы акустических блоков;
возможность эксплуатации при отрицательных температурах.

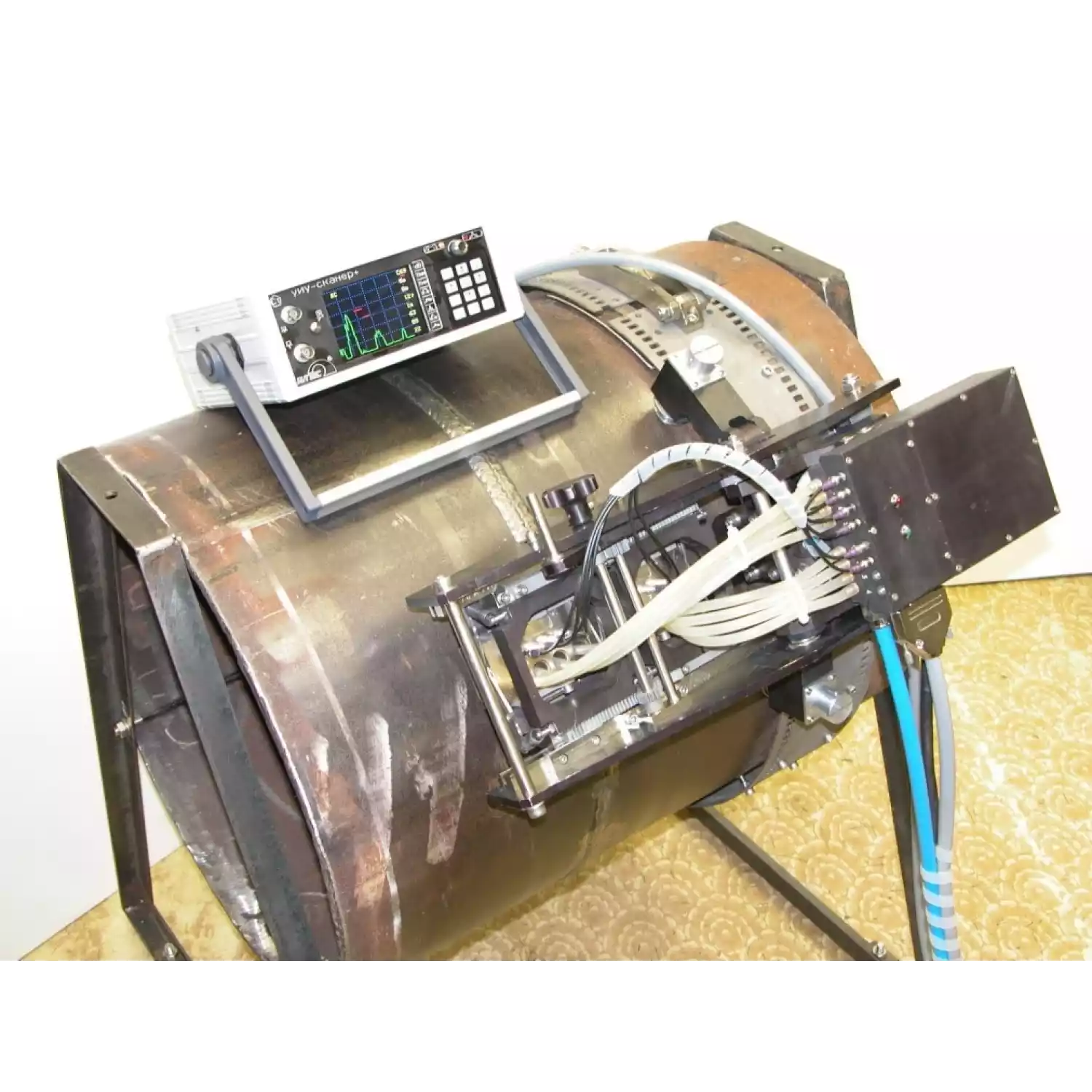

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):

многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
транспортная система;
бандаж опорный быстросъёмный (набор бандажей на Ø 1020; 1220; 1420мм).

По дополнительному заказу также изготавливаются бандажи на Ø 426; 530; 630; 720; 820 и др.

акустические блоки щелевого контакта:
- АБ1Щ (Н = 6…26мм);
- АБ2Щ (Н = 27…40мм).

По дополнительному заказу изготавливаются блоки на диапазоны толщин до 80мм.

блок питания и пульт дистанционного управления;
соединительные кабели;
ёмкость для контактной жидкости с насосом и шлангом.
