Встраиваемые диагностические модули EM2020

Под заказ
Артикул: 845116
Октанта

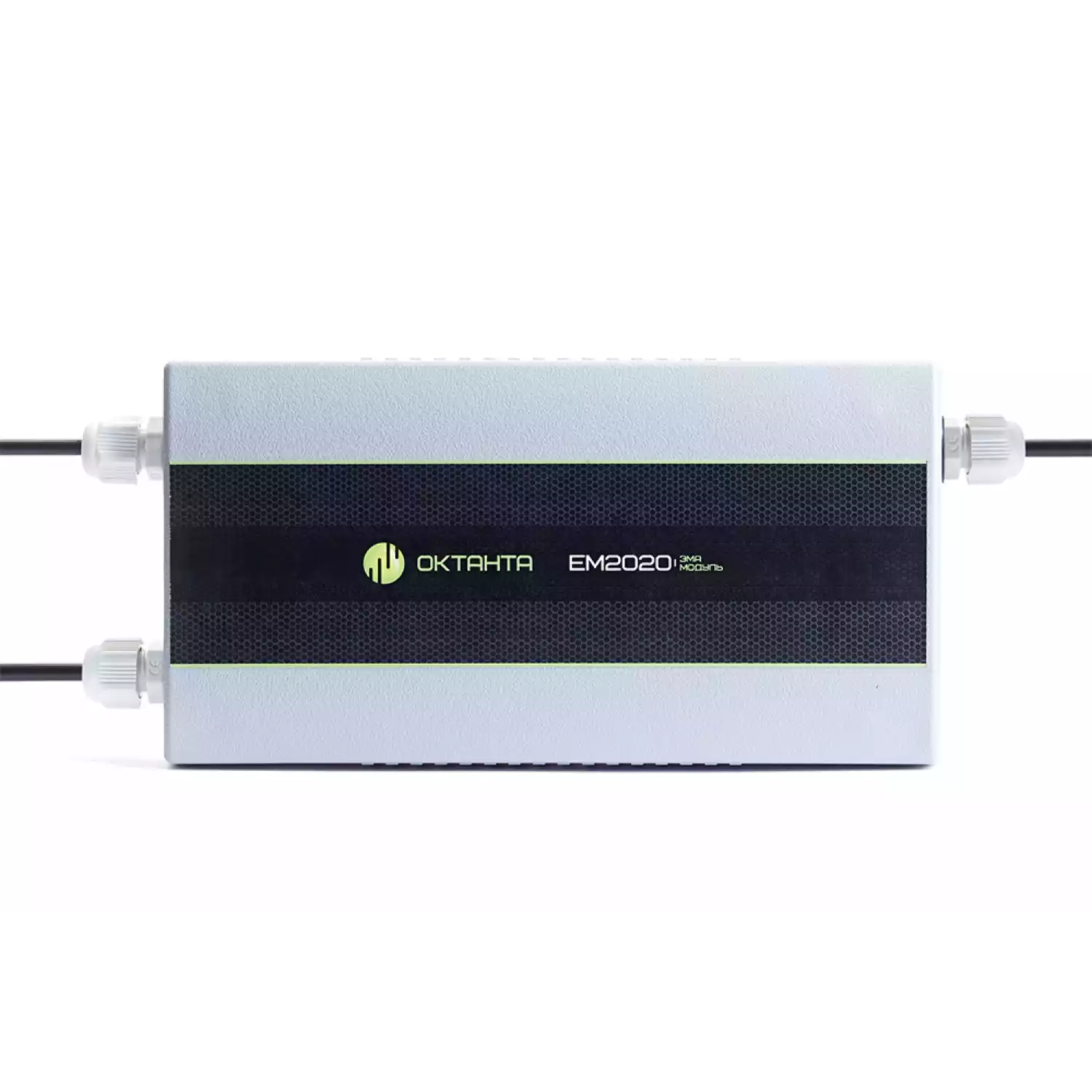

EM2020 – встраиваемый ЭМА модуль с преобразователем и программным обеспечением. Представляет собой систему для проведения толщинометрии и дефектоскопии стального листа, стальных труб, изделий из алюминия и других металлов при помощи ЭМАП.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Встраиваемые диагностические модули EM2020

Компания Октанта разрабатывает и изготавливает системы и приборы неразрушающего контроля по техническим требованиям заказчика. Мы используем бесконтактный ультразвуковой контроль (технология ЭМАП), контроль при помощи вихревых токов, а также магнитный неразрушающий контроль (MFL).

Назначение диагностического модуля EM2020:

EM2020 – встраиваемый ЭМА модуль с преобразователем и программным обеспечением. Представляет собой систему для проведения толщинометрии и дефектоскопии стального листа, стальных труб, изделий из алюминия и других металлов при помощи ЭМАП.

В качестве ЭМА преобразователя могут поставляться: ЭМАП с прямым вводом акустической волны, ЭМАП с наклонным вводом акустической волны, ЭМАП для формирования и приёма поверхностных волн Релея, ЭМАП с формированием головных волн, ЭМАП для формирования и приёма нормальных акустических волн (Лэмба).

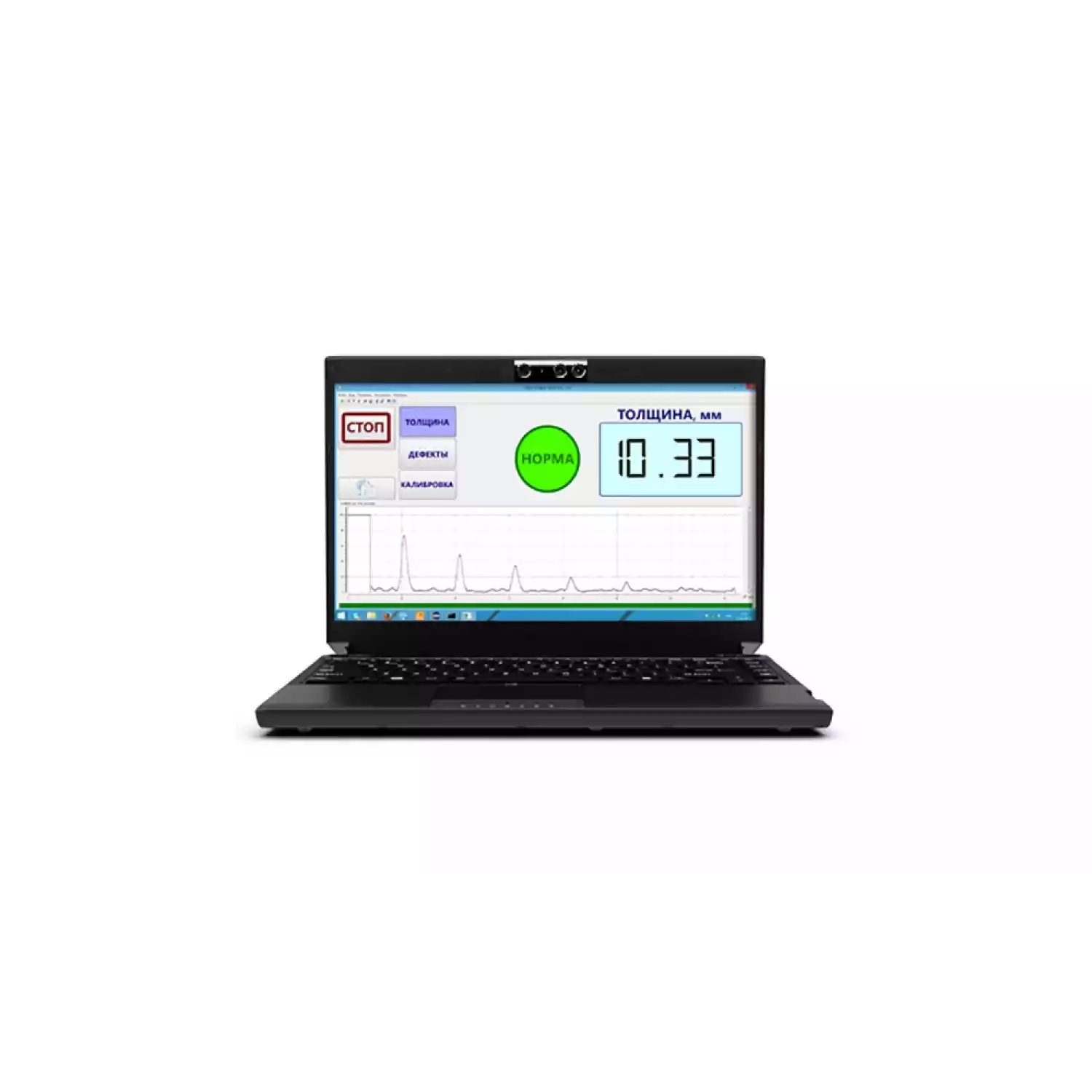

Интерфейсом для соединения компьютера и модуля могут использоваться: USB, RS422/RS485, CAN, Ethernet, WiFi, RF433МГц/866МГц, GSM. В качестве программного обеспечение может использоваться, как наше ПО написанное под Windows, так и разработанное ПО по техническим требованиям заказчика, написанное, как под Windows, так и под другие операционные системы, например, ОС Android. Программное обеспечение позволяет отображать информацию на А, B и С сканах (для B и С сканов необходима информация о положении датчика), работать со стробами, реализованы различные цифровые фильтры, в том числе, согласованная фильтрация для точного определения положения эхосигналов, когерентные накопления для повышения соотношения сигнал/шум, реализованы различные механизмы отбраковки.

Технические характеристики диагностического модуля EM2020:

Диапазон измеряемых толщин 0мм-100мм. Погрешность измерения толщины 0,04мм. Диапазон угла ввода для поперечных волн в стальном объекте контроля 0..4, 25..40. Возможный вид поляризации поперечной волны: вертикально поляризованная волна, горизонтально поляризованная волна, радиально поляризованная волнаю

Тип возбуждаемых волн Для стали:
SH,SV,Релея, Лэмба
Для немагнитных металлов:
L,SH,SV, Релея, Лэмба
Диапазон угла ввода для поперечных волн в
немагнитном металлическом объекте контроля
0..4, 25..45
Диапазон угла ввода для продольной волны в
немагнитном металлическом объекте контроля
0..4
Частотный диапазон 100кГц…10Мгц
Потребляемая мощность От 3Вт до 40Вт
в зависимости от скважности зондирующих импульсов
Максимальное количество измерений в секунду 50
Напряжение питания По требованию заказчика
Рабочий температурный диапазон -20…+50
Габаритные размеры 170 x 100 x 40 мм,
Могут быть изменены по требованию заказчика.
