СТАЛКЕР-МД10 Радиоуправляемый ЭМА толщиномер

Тип оборудования: дефектоскопическая установка, электромагнитно-акустический толщиномер

Производитель дефектоскопических установок: Россия

Серия: СТАЛКЕР

Модель: СТАЛКЕР-МД10

Описание: установка для дистанционного контроля нефтегазовых объектов.

Гарантия на вихретоковую установку СТАЛКЕР-МД10: 12 месяцев.

Назначение радиоуправляемого ЭМА толщиномера СТАЛКЕР-МД10:

“СТАЛКЕР" МД10 предназначен для измерения толщины, обнаружения трещин, расслоений, и др. дефектов в стальных трубопроводах. Беспроводное сканирующее устройство Установка СТАЛКЕР МД10 может перемещаться вдоль и поперек образующих, по сварным швам и в любых направлениях по команде оператора. Управление движением "СТАЛКЕР" МД10 задается с пульта или управляющего компьютера по радио тракту на удаление до 50 м.

Сканирующее устройство оборудовано видеокамерой, передающей по отдельному радиоканалу изображение текущего участка контроля для визуальной оценки его состояния. Применение СТАЛКЕРА в качестве удаленного модуля НК позволяет оператору осуществить контроль, находясь в более комфортных условиях, вдали от работающих механизмов и агрессивных сред.

Автоматизированная система "СТАЛКЕР" МД10 состоит из двух частей:

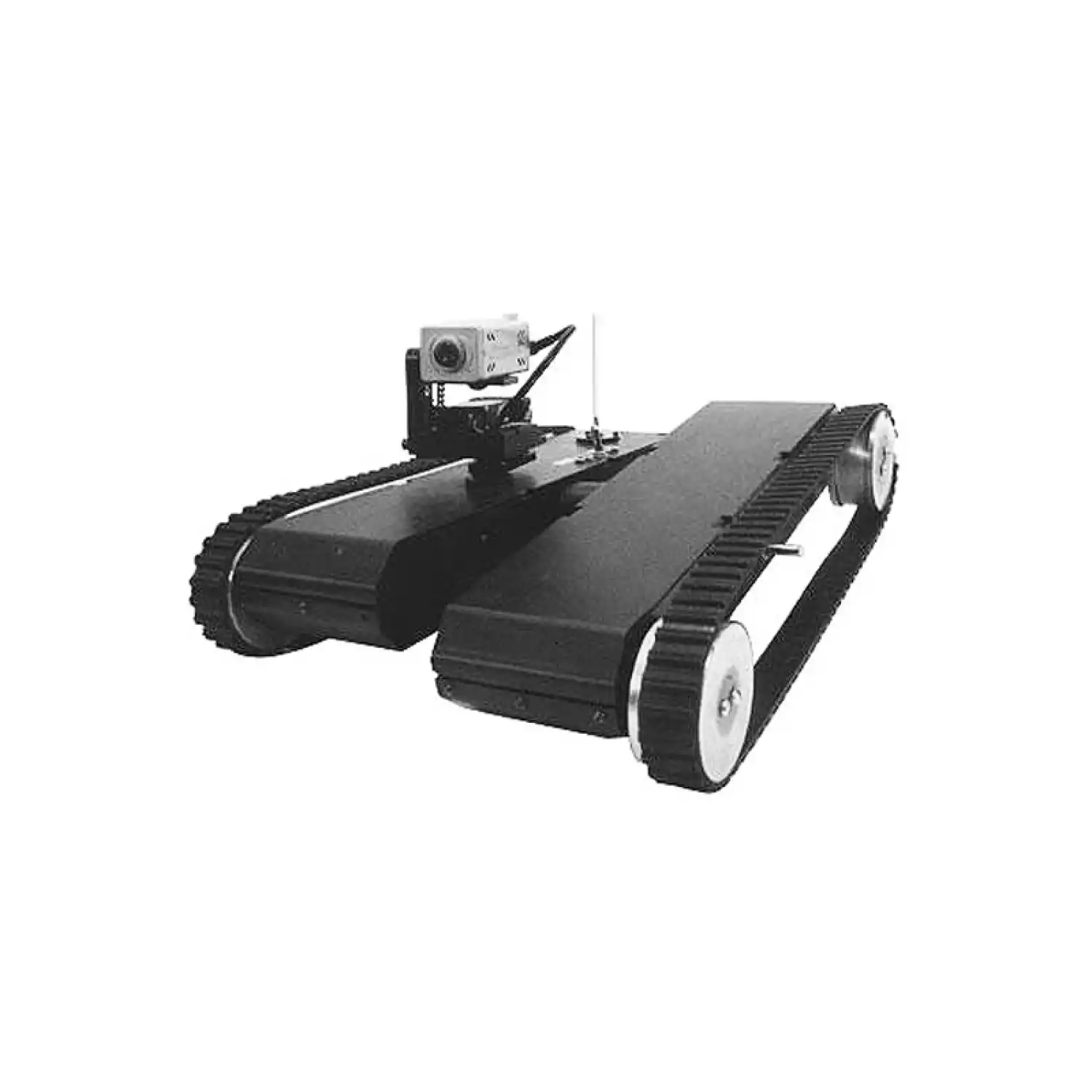

сканирующее устройство в виде тележки со сменными кассетами: ЭМА (электромагнитно-акустических) и/или вихретоковых преобразователей и аппаратурой обработки сигналов,
персональный компьютер типа «ноутбук» со специализированным программным обеспечением для настройки параметров акустического тракта, приема и визуализации полученной информации, сохранения и документирования результатов контроля.

Оператор установки СТАЛКЕР самостоятельно задает зоны контроля и необходимую классификацию дефектов в соответствии с нормативными требованиями. Обработка всех данных контроля выполняется в режиме реального времени. Он также формирует вариант итогового протокола: общий (с указанием дефектных зон) и детальный (с указанием типа и размеров дефектов). Предусмотрена возможность остановки тележки при выявлении дефекта (срабатывании АСД).

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ:

Автономность;
Многоканальная платформа;
Колесная магнитная тяга;
Сменные кассеты преобразователей (ЭМА, Вихреток);
Встроенный датчик пути и камера визуального наблюдения.

Области применения системы СТАЛКЕР МД10:

Тестирование магистральных трубопроводов в процессе эксплуатации;
Регламентный контроль оборудования газонефтеперекачивающих станций;
Неразрушающий контроль обшивки судов;
Диагностика нефтеналивных танков и цистерн большого объема.

Stalker MD10

НАВИГАЦИОННЫЕ ВОЗМОЖНОСТИ:

Возможность остановки тележки при выявлении дефекта (срабатывании АСД);
Задание траектории следования;
Получение координат места положения;
Слежение за траекторией перемещения.

ПРИМЕНЯЕМЫЕ МЕТОДЫ НК: Учитывая целесообразность комплексной оценки параметров дефекта в системе предусмотрена интеграция нескольких методов НК с применением комбинированных блоков преобразователей. В зависимости от условий контроля, применяются бесконтактные прямые ЭМА преобразователи (Е411-2,5-К12) и ЭМА преобразователи поверхностной волны (Е411-1,0-90) с рабочим зазором от 0.5-1,5мм. Предусморенна также, поддержка вихретоковых преобразователей типа ВТП-3. Таким образом, потребителям "СТАЛКЕР" МД10, предоставляется самостоятельность принятия решения, относительно выбора дефектоскопического оборудования.

Программа

Технические характеристики:

Скорость контроля	1000 измерений в секунду
Диаметр контролируемых труб	720 - 1420 мм
Максимальная скорость перемещения на ровной, горизонтальной поверхности	не менее 0,5 м/с
Автономный встроенный источник питания	+12V DC
Питание от сети	220-240V, 50Гц
Среднее значение мощности в рабочем режиме	не более 40 VА
Чистота поверхности	50 микрон

*Технические характеристики и комплект поставки ЭМА толщиномера могут быть изменены производителем без предварительного уведомления.
