Установка контроля содержания воды УКВС-1

Под заказ
Артикул: 841116
Кропус
Установка УКВС-1 для неразрушающего ультразвукового контроля содержания воды в сотовых агрегатах самолетов ИЛ-86, ИЛ-96, ИЛ-76, ТУ-204, АН-124 ("Руслан") и др., а также вертолетов МИ-28Н, МИ-24 и пр. в условиях эксплуатации. Попавшая внутрь агрегатов вода снижает прочность клеевых соединений, вызывает коррозию фольги сотового заполнителя, приводит к увеличению массы и изменению центровки агрегатов, отслоению обшивок, а при замерзании воды - к отрыву обшивки от сотового заполнителя или разрушению агрегата.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Установка контроля содержания воды УКВС-1

Производитель ультразвуковых установок: Россия

Назначение установки УКВС-1:

Ультразвуковая установка УКВС-1 предназначена для неразрушающего ультразвукового (УЗ) контроля содержания воды в сотовых агрегатах самолетов ИЛ-86, ИЛ-96, ИЛ-76, ТУ-204, АН-124 ("Руслан") и др., а также вертолетов МИ-28Н, МИ-24 и пр. в условиях эксплуатации. Попавшая внутрь агрегатов вода снижает прочность клеевых соединений, вызывает коррозию фольги сотового заполнителя, приводит к увеличению массы и изменению центровки агрегатов, отслоению обшивок, а при замерзании воды - к отрыву обшивки от сотового заполнителя или разрушению агрегата. Контроль наличия, определение мест расположения и количества воды в клееных сотовых конструкциях самолетов является одной из важных задач в обеспечении безопасности полетов самолетов и вертолетов.

Отличительные особенности установки контроля содержания воды УКВС-1:

  • Использование дефектоскопа УД2В-П46 в качестве высокоточного измерительного модуля;
  • Контроль осуществляется, как на снятых с самолета агрегатах в условиях ангара, так и непосредственно на самолете на периодических формах технического обслуживания;
  • Материалы обшивок и сот - как металлы (алюминий, его сплавы и др.), так и неметаллы - углепластик, органопластик, ПСП и др. композиционные материалы;
  • Толщины обшивок 0,4-2мм, размер сотовых ячеек 2,5-5мм. Высота сотоблока от 15мм до 50мм, клей - пленочный, типа ВК-36, ВК-51 и др;
  • Локальность контроля - 5мм, т.е обнаруживается вода в отдельной сотовой ячейке;
  • Высокая чувствительность метода - минимальный обнаруживаемый уровень воды в сотовой ячейке - от 0,5мм.

Технические характеристики установки УКВС-1:

  • Измерительный блок: ультразвуковой дефектоскоп УД2В-П46
  • Минимально определяемый уровень воды в соте: от 0,5мм
  • Локальность контроля: 5 мм
  • Производительность контроля: 0,5-2 кв.м/ч
  • Допустимый наклон сотового агрегата: до 30 град.
  • ВЫсота расположения сотового агрегата: не менее 1,5-2 м от уровня пола (подъемника, стремянки и пр)
  • Диапазон допустимых температур: от +5 до +55 град.
  • Допустимо использование при более низких температурах при нагреве воздуха аэродромными подогревателями типа МП-300/МП-85 и использовании в качестве иммерсионной жидкости 50% раствора спирта и воды
  • Питание: Дефектоскоп - от сети 220В, либо 4 аккумулятора "D" Насос - 27В DС/ 220В AC либо от аккумулятора 9-12В
  • Время непрерывной работы: не менее 8 часов

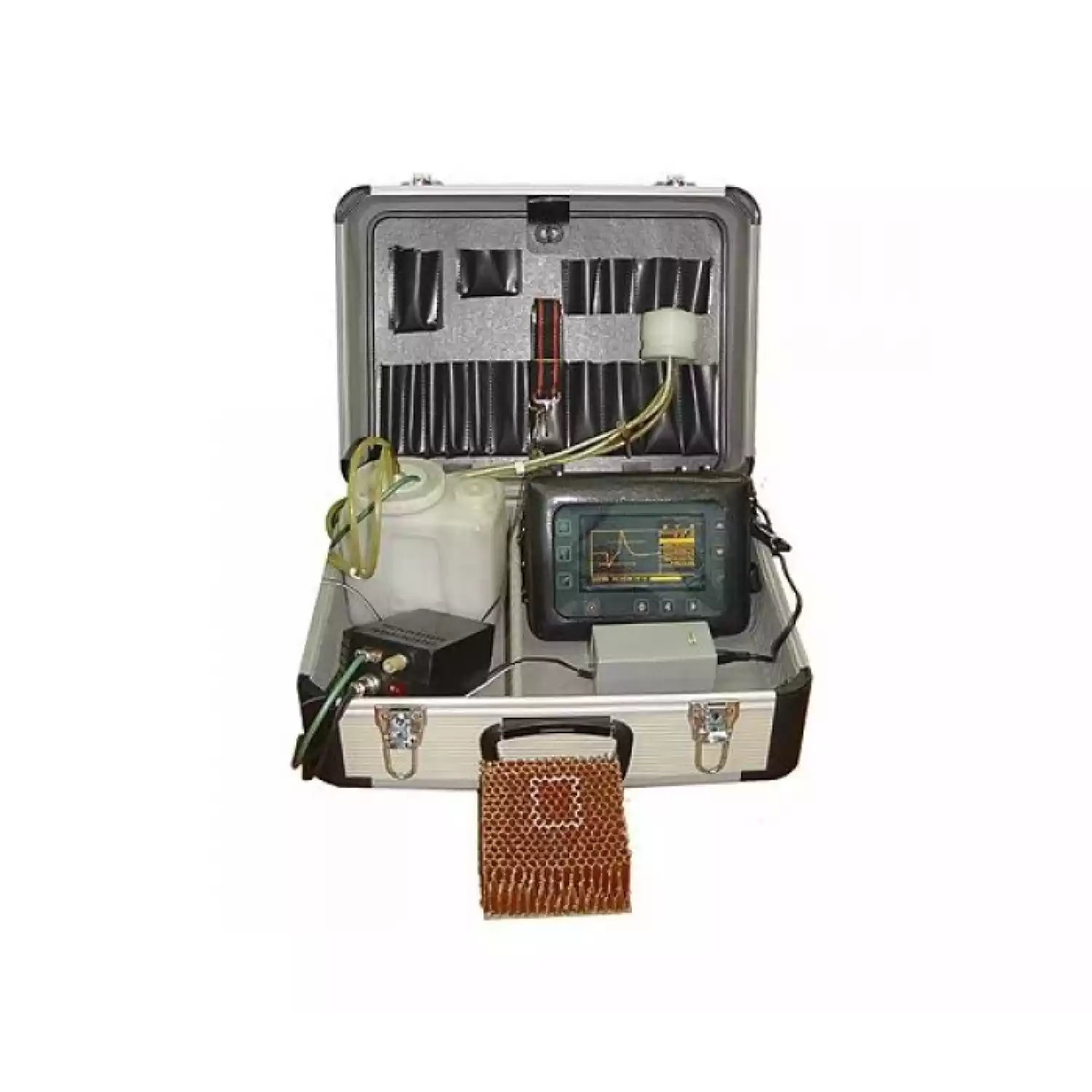

Комплект поставки ультразвуковой установки УКВС-1:

  • Дефектоскоп УД2В-П46.LD (комплект с БП, аккумуляторами,зарядкой);
  • Локальная иммерсионная ванна;
  • Специализированный высокочастотный иммерсионный преобразователь;
  • Насос с ситемой подачи воды в локальную ванну;
  • Аккумулятор 12В 12А/ч с зарядным устройством;
  • Кейс для хранения и переноски.
