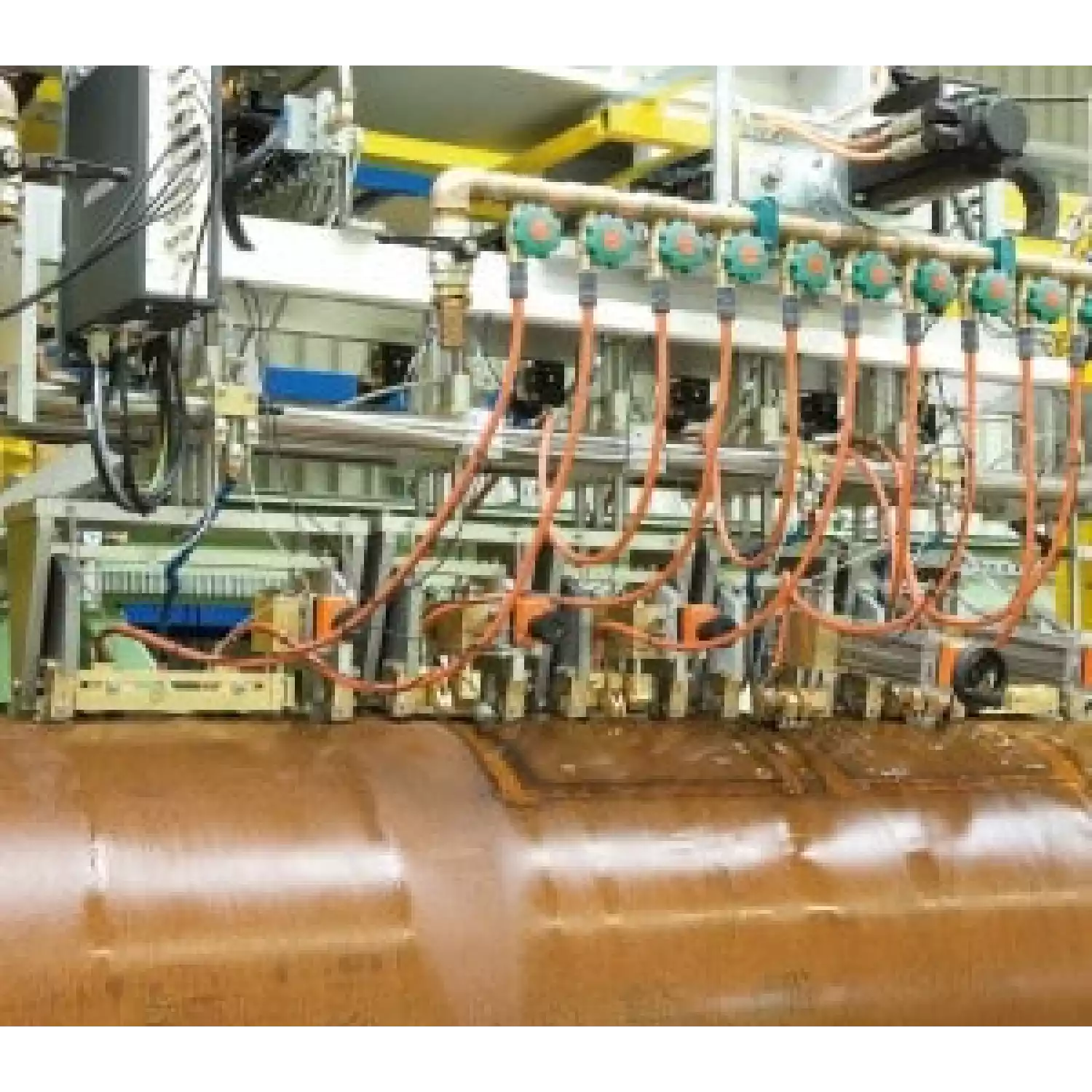

УЗК система ECHOGRAPH 1155 SNUL

Ультразвуковой контроль труб с продольным сварным швом, изготавливаемых методом дуговой сварки под флюсом.

Данная система контроля обеспечивает ультразвуковой контакт при помощи струи воды, это значит, что путь воды между преобразователем и поверхностью трубы составляет несколько сантиметров в длину. Этот метод ультразвукового контакта не приводит к изнашиванию преобразователей и направляющих. Акустический блок регулирует угол падения лучей - в отличие от контакта с зазором, при котором угол падения фиксируется преобразователем. Даже при наличии шероховатостей на поверхности трубы обеспечивается стабильный контакт, так как путь воды может изменяться в отличие от контакта с зазором.

Техника ультразвукового водоструйного контакта (Squirter Setup) позволяет позиционировать преобразователи для обнаружения поперечных дефектов непосредственно на сварном шве. Поэтому велика вероятность обнаружения поперечных дефектов эхо-зеркальным методом.

Ультразвуковые преобразователи также производят в компании KARL DEUTSCH и подбирают в зависимости от целей приме- нения. Для котировочных систем исполь- зуют иммерсионные преобразователи с обычной подачей ультразвука. Преобразо- ватели устанавливают в акустические блоки с водоструйным соплом для полива. Кон- троль сварных соединений требует ввода ультразвука под углом, который зависит от толщины стенки и диаметра трубы. Угол струи воды (и, следовательно угол ввода ультразвука) можно плавно регулировать и точно настроить под все преобразователи. Акустические блоки перемещаются вдоль поверхности трубы. Направляющие элементы (полозья, брусья, ролики) и преобразователи нельзя изменять под диаметр трубы из- за контактного метода. Это обеспечивает короткое время переналадки и долгий срок службы механической установки.

Технические характеристики:

  • Образцы - трубы с продольным сварным швом, изготавливаемые дуговой сваркой под флюсом
  • Материал - горячий прокатный листовой материал, формовка на U- и O-образных гибочных прессах или 3-валковый прогиб, сварка
  • Диаметр (D) 400 - 3600 мм
  • Толщина стенки (s) 4 - 70 мм
  • Длина 6 - 18 мм
  • Отклонение прямолинейности макс. 2 мм/м
  • Овальность макс. 2% от D
  • Ширина сварного шва 8 - 70 мм
  • Расположение сварного шва В верхней части ± 100 мм
  • Обнаружение дефектов - продольные и поперечные дефекты сварного шва, расслоения в околошовной зоне, исключая сварной шов
