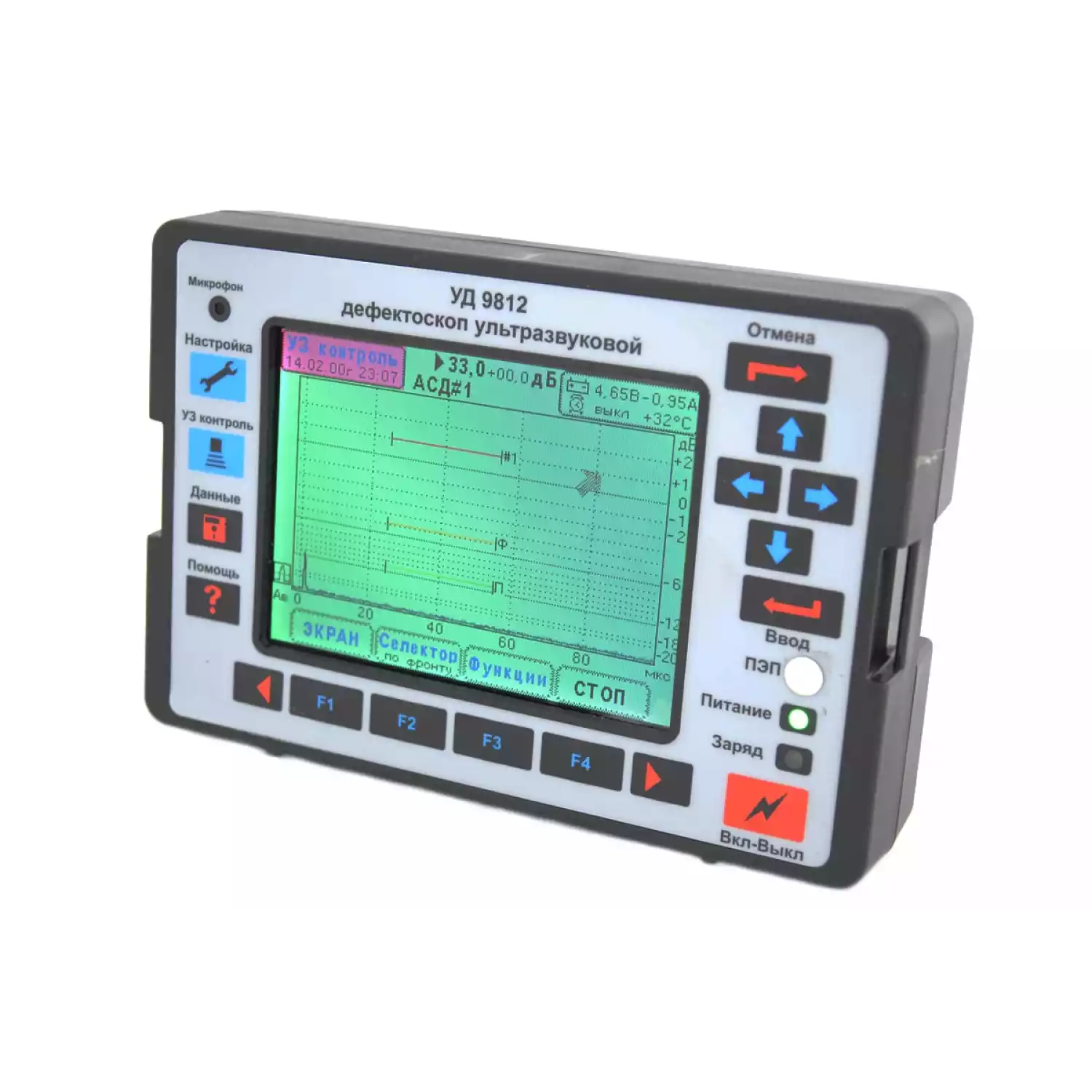

Дефектоскоп УД9812 "Уралец" комплект "Нефтегазовый"
В комплект входит основной набор преобразователей, используемых для УЗК объектов добычи, транспортировки и переработки нефти и газа.
Прибор УД9812 производит измерение времени задержки ультразвуковых сигналов, соотношение амплитуд в децибелах, координат дефектов и их условных размеров.
Дефектоскоп УД9812 предназначен для жестких условий эксплуатации на строительных площадках в районах крайнего севера, в горячих цехах литейного производства, в условиях повышенной влажности и воздействия морской среды, при работах на большой высоте, а также в цехах общего назначения производственных предприятий.
Особенности и преимущества
- Интуитивно понятный оконный интерфейс со встроенной справочной системой
- Энергонезависимая память для записи настроек прибора и результатов контроля
- Наличие текстовых и голосовых комментарий в сохраненных настройках и данных контроля
- Возможность транслировать изображение экрана УД9812 на монитор ПК в реальном времени
- Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на остальные
- Одноконтактный интерфейс для считывания данных ультразвуковых преобразователей
- Встроенные диктофон, часы, календарь, измеритель температуры, контроль напряжения и тока аккумулятора
А-скан
- Два режима отображения сигналов - высокочастотный и детектированный
- Функция записи огибающей пробега эхосигнала и определения условных размеров
- Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)
АСД. Автоматический сигнализатор дефектов
- Два независимых строба АСД работают эхо или теневым методом
- Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)
Глубиномер
- Два способа настройки глубиномера - "табличный" и "авторасчет" (по СОП с зарубками)
- Измерение задержки эхосигналов производится по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
- Выбор эхосигнала производится с помощью селектора
ВРЧ. Временная регулировка чувствительности
- Два способа настройки ВРЧ - традиционный "по точкам" и "теоретический расчет"
- Режим ВРЧ «теоретический расчет» предназначен для замены технологий работы по АРД диаграмм и АРД шкалам. Данный сервис позволяет исключить использование тяжелых и дорогостоящих стандартных образцов
Общие характеристики
| Методы ультразвукового контроля | Эхо-, эхо-теневой, зеркальный, зеркально-теневой |
| Режим работы | Дефектоскоп, толщиномер |
| Индикатор дефектоскопа | Цветной матричный дисплей TFT 320*240 точек |
| Диапазон прозвучивания изделий из стали эхо-методом | 2÷6000 мм (сталь) |
| Диапазон частот | 0,6 - 12 МГц |
| Диапазон настройки чувствительности | 100 дБ |
| Временная регулировка чувствительности | 2000 точек (диапазон 80 дБ) |
| Габаритные размеры дефектоскопа | 185 × 125 × 80 мм |
| Вес с аккумулятором | 1,3 кг |
| Диапазон рабочих температур |
−10 ÷ +45 °С. При эксплуатации прибора в теплозащитном кожухе нижняя граница рабочих температур −30 °С |
| Верхнее значение влажности | 98% при температуре 35 °С |
| Климатическое исполнение и категория изделия | IP 67 |
| Интерфейс связи с ПК | USB 2.0 |
| Часы и календарь | Да |
| Будильник | Да (2 шт) |
| Индикация температуры прибора | Да |
Питание прибора
| Аккумулятор (4 штуки) | NiMH, тип D, емкость 10 А*ч |
| Время непрерывной работы от аккумулятора | 12 часов |
| Сетевой источник питания | ИП-9414 (50 или 60 Гц, 160÷240В) |
| Автовыключение при пониженном напряжении сети | При напряжении сети менее 160В |
| Схема защиты от короткого замыкания | Да |
| Одновременное питание прибора и заряд аккумулятора | Да |
| Время заряда аккумулятора | 5 часов при выключенном приборе УД9812 |
| Потребляемая мощность от сети переменного тока | Не более 20 Вт |
| Индикация напряжения и тока заряда (разряда) аккумулятора | Да |

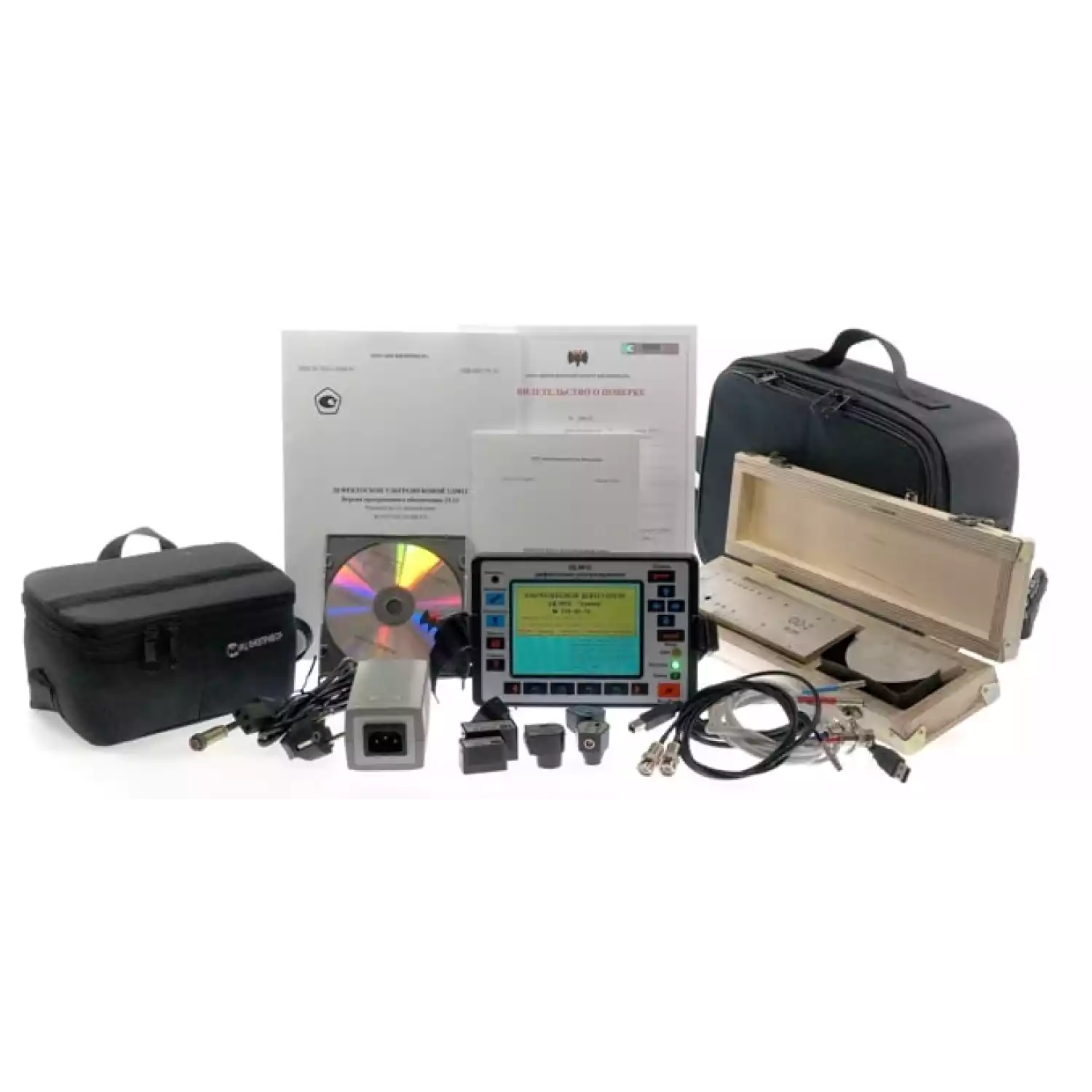

Комплектация
- УД9812 "Уралец", электронный блок

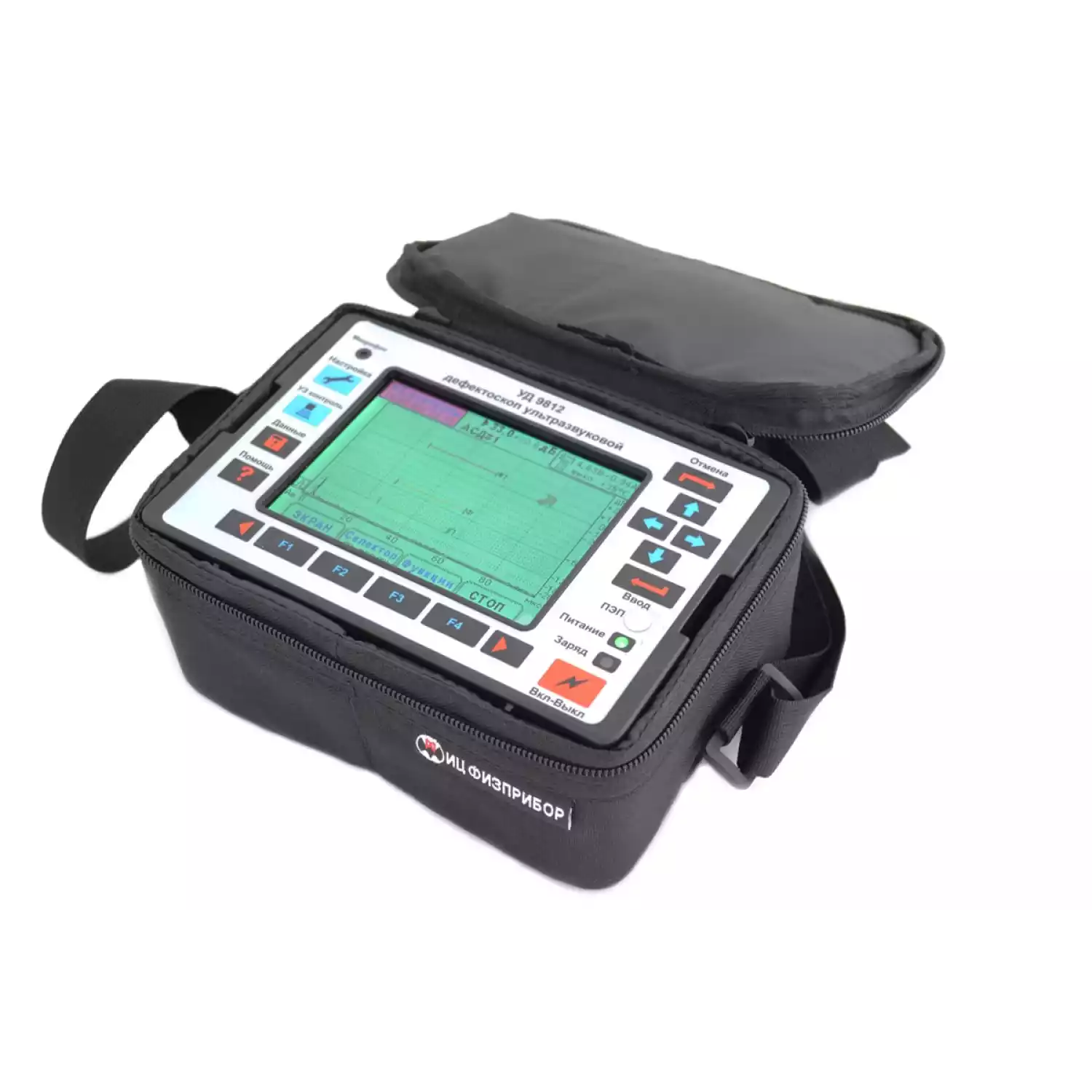

- Теплозащитный кожух для УД9812
- Источник питания ИП-9414 с сетевым кабелем
- Кабель для подключения к ПК (USB, разъемы A-B)
- Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
- Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
- Аккумуляторы NiMH, тип D (установлены в прибор) - 4 шт.
- Мера СО-2
- Мера СО-3
- Преобразователь П111-2,5-К14
- Преобразователь П121-2,5-40°-14
- Преобразователь П121-2,5-50°-14
- Преобразователь П121-2,5-65°-14
- Преобразователь П111-5,0-К8
- Преобразователь П112-2,5-14
- Преобразователь П112-5,0-8
- Преобразователь П121-5,0-65°-8
- Преобразователь П121-5,0-70°-8
- Паспорт на ультразвуковые преобразователи
- Наушники
- Ремень
- Паспорт
- Свидетельство о поверке
- CD-ROM с техническими документами и программным обеспечением
- Гарантийный талон
- Сумка
