Акустический дефектоскоп АД-701М

Под заказ
Артикул: 846716
КОНТРОЛЬ. ИЗМЕРЕНИЕ. ДИАГНОСТИКА. (КИД)
АД-701М дефектоскоп в алюминевом корпусе сочетает в себе 2 метода контроля - импедансный и метод свободных колебаний. Автоматическое определение преобразователя.
Под заказ
318 600
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

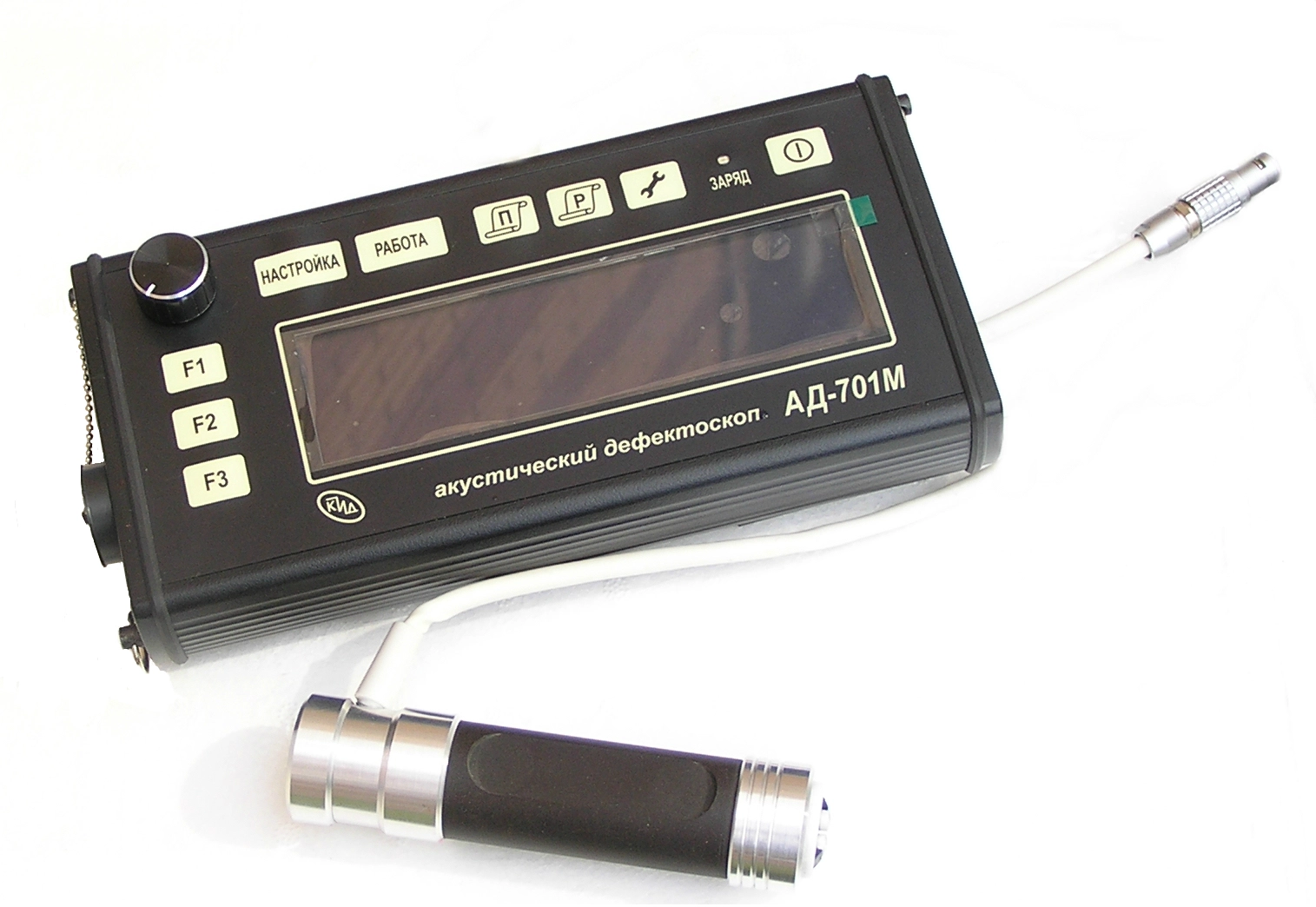

Акустический дефектоскоп АД-701М

Тип оборудования: дефектоскоп импедансный акустический

Производитель дефектоскопов: Россия

Серия: АД

Модель: АД-701М

Описание: импедансный прибор для поиска дефектов в композитных материалах

Гарантия на импедансный дефектоскоп АД-701М: 12 месяцев.

Назначение прибора:

Низкочастотный акустический дефектоскоп АД-701М предназначен для контроля композиционных материалов.

Прибор совмещает два метода контроля - импедансный и метод свободных колебаний. Спектральный анализ сигналов позволяет повысить достоверность контроля и отстроиться от мешающих факторов. В число дефектов, контролируемых прибором, входят: расслоения, непроклеи, нарушения сплошности контролируемого объекта.

Конструктивно прибор имеет портативное исполнение, автономное питание и предназначен для использования в лабораторных, цеховых и полевых условиях.

Прибор оснащен встроенным жидкокристаллическим индикатором, на котором наглядно отображается поступающая информация. Встроенная энергонезависимая память позволяет хранить настройки и программы контроля, данные о проконтролированных участках. Инфракрасный порт позволяет осуществлять обмен данными между прибором и персональным компьютером.

В комплект поставки прибора входят 3 типа сменных преобразователя рассчитанных для контроля различных типов материалов.

Область применения:

Основная область применения метода контроля композитных материалов - выявление дефектов клеевых и паяных соединений между сравнительно тонкой (до 3 мм для алюминиевых сплавов и 1,7 мм для сталей) обшивкой и элементом жесткости (лонжероном, нервюрой и т.п.) или заполнителем (пенопластом, сотами и др.), также дефектов типа расслоений и непроклеев в неметаллических покрытиях и изделиях из слоистых пластиков, залегающих на глубине до 15-20 мм. Широкому внедрению метода контроля композитных материалов способствовали его универсальность, удобство в эксплуатации, отсутствие необходимости смачивания контролируемых изделий, легкость контроля по криволинейным поверхностям, простота и доступность аппаратуры

Дефектоскоп АД-701 М обладает следующими отличительными особенностями:

  • Импедансный метод контроля и метод свободных колебаний.
  • Пыле-влагозащищенный алюминевый корпус.
  • Автоматическое определение преобразователя.

Технические характеристики АД-701М:

Минимальная площадь выявляемых дефектов: 1,2 см2.
Частота следования возбуждающих импульсов: 25 Гц.
Диапазоны частот спектроанализатора: 0,3 - 20 кГц.
Питание дефектоскопа осуществляется от встроенного аккумулятора: 3.6 В
Продолжительность непрерывной работы от аккумуляторов: 24 ч.
Габариты электронного блока (без преобразователей): 235 х 125 х 50 мм

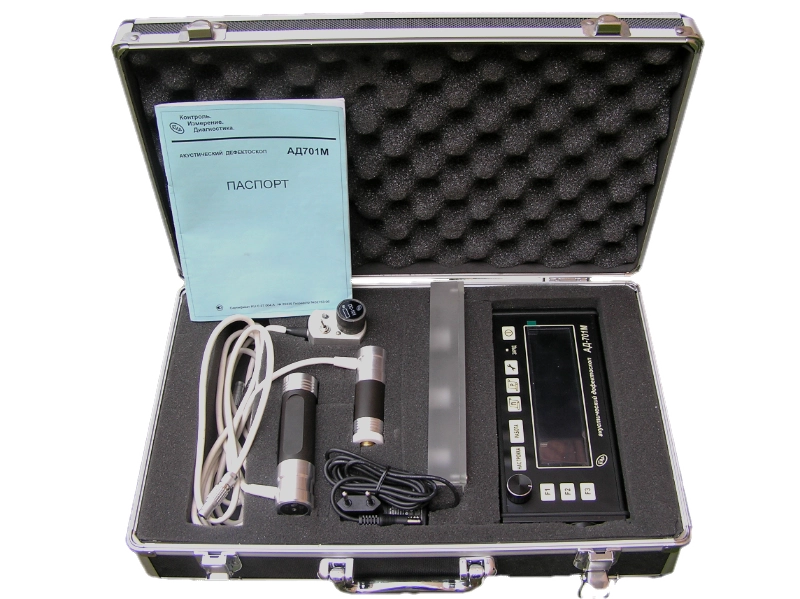

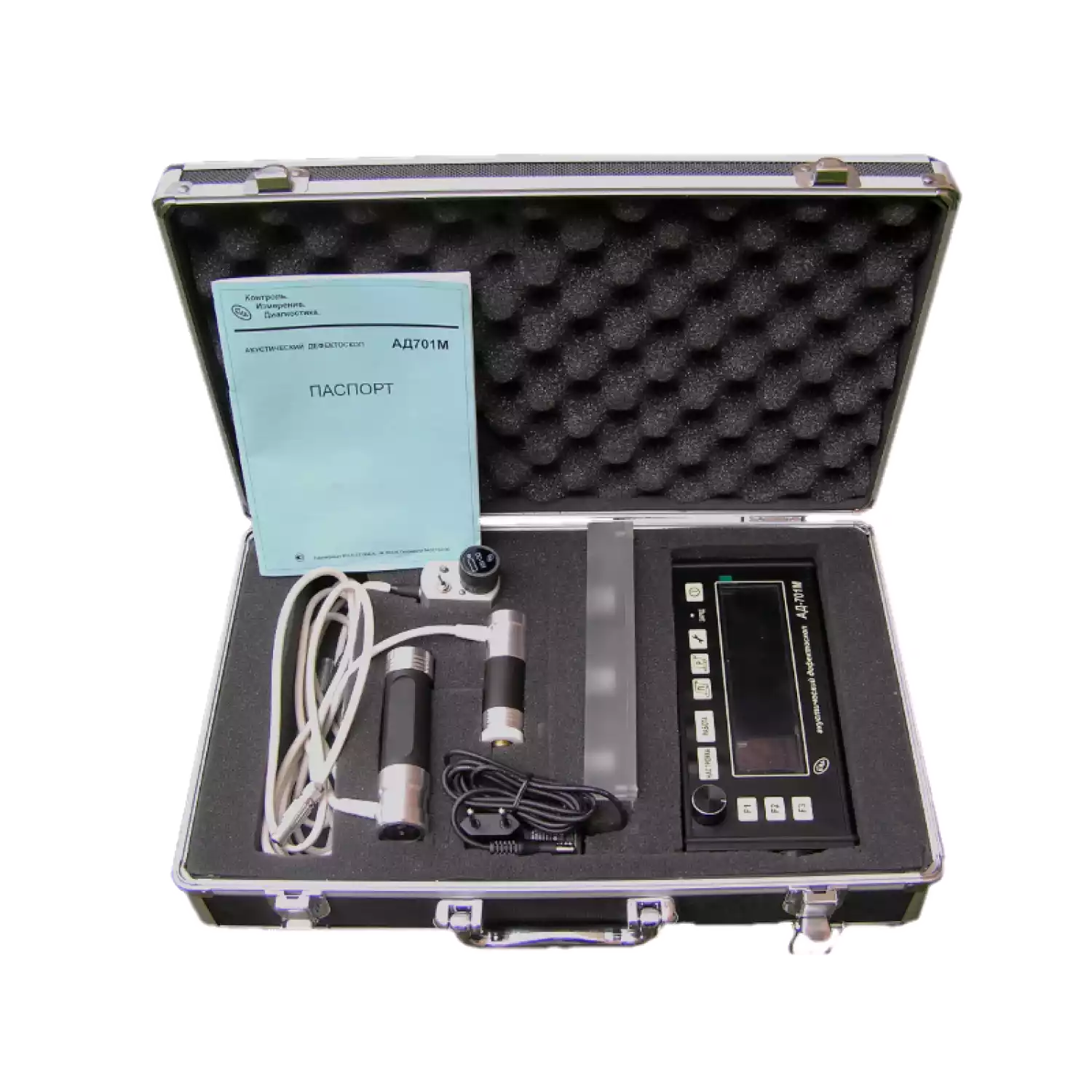

Комплект поставки:

Акустический дефектоскоп АД-701: 1 шт.

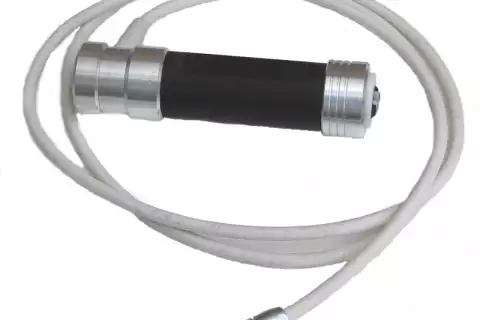

Преобразователь ПИ-101: 1 шт.
Преобразователь ПИ-201: 1 шт.
Преобразователь ПС-101: 1 шт.
Стандартный образец СО-1: 1 шт.
Чехол: 1 шт.
Инструкция по эксплуатации: 1 экз.
Транспортировочный чемодан: 1 экз.



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
