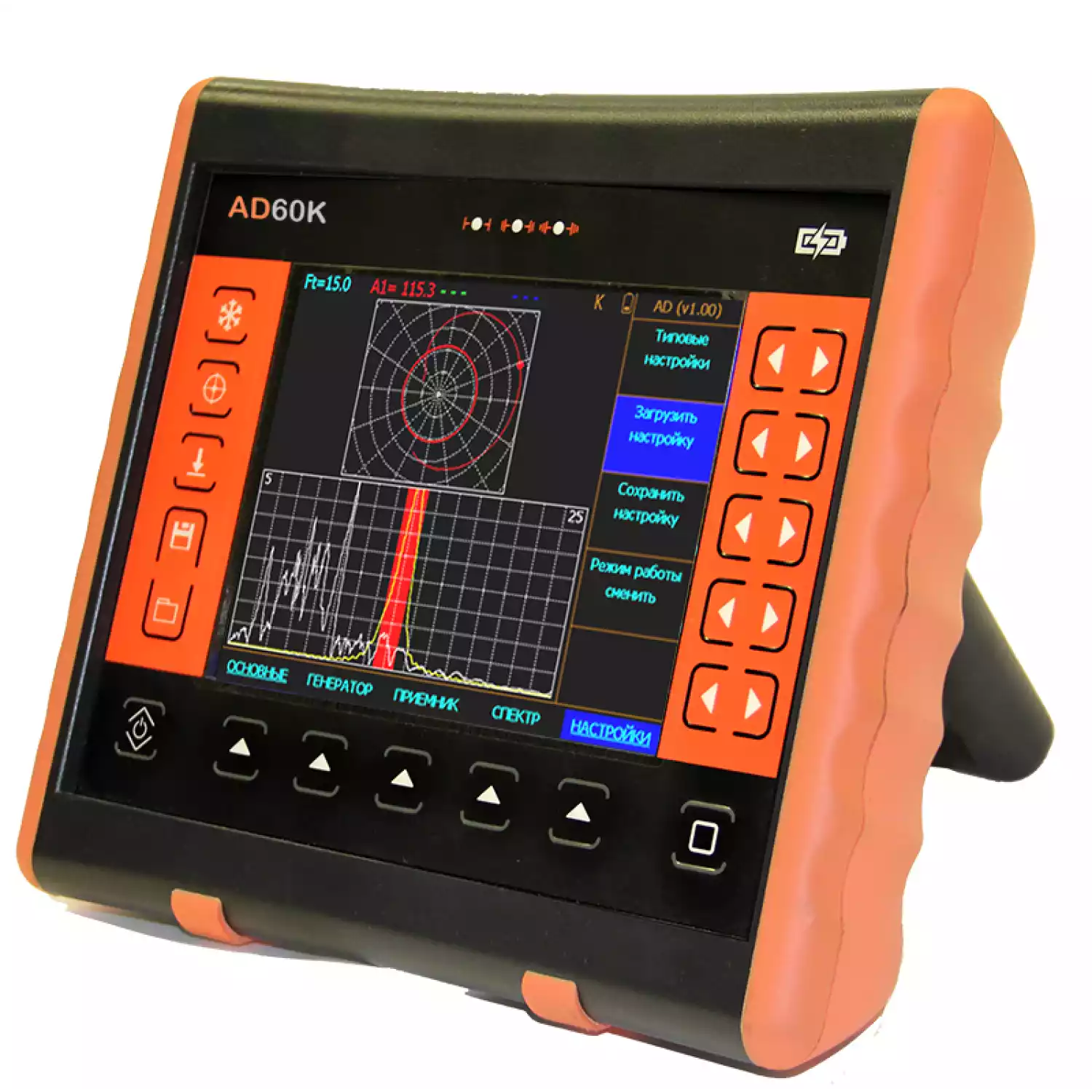

Акустический импедансный дефектоскоп АД-60К к-т базовый

Артикул: 7196
В избранное Из избранного
Новинка! Акустический дефектоскоп АД-60К для определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов. Дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей. Дефектоскоп акустический АД-60К также осуществляет контроль многослойных изделий типа металл/резина/резина/резина при помощи преобразователя ударного MIC-1 (опция).
Подробнее
Под заказ
Срок поставки от 7 дней
489 700 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Акустический импедансный дефектоскоп АД-60К к-т базовый

Тип оборудования: Дефектоскоп акустический

Производитель: Россия

Серия дефектоскопов: АД

Модель: АД-60К

Описание: акустический прибор для поиска дефектов, непроклеев, расслоений, пор в композитных, сотовых материалах, слоистых пластиках и других однородных материалов с большим затуханием

Гарантия на акустический дефектоскоп АД-60К: 36 месяцев.

Назначение акустического дефектоскопа АД-60К:

Новый акустический дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Прибор АД-60К разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл-резина-резина-резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи преобразователя ударного MIC-1 (поставляется опционально).

Особенности акустического дефектоскопа АД-60К:

  • функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
  • память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
  • сохранение и вызов настроек дефектоскопа - 100 настроек
  • сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
  • возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
  • все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
  • отдельная регулировка усиления во временной и частотной областях
  • функция программируемого изменения чувствительности в спектральной области
  • оконная функция Хамминга
  • одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
  • регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
  • интерфейс Ethernet для связи с ПК

Области применения акустического дефектоскопа АД-60К:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Коммунальное хозяйство

Технические характеристики акустического дефектоскопа АД-60К:

Параметр

Значение

Импульс возбуждения

радиоимпульс с амплитудой 25/50В,
и программируемой формой

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной

области + 30дБ в частотной области

Отображение сигнала

радиосигнал во временной области, спектр

Зоны контроля



четыре независимых зоны АСД в частотной области,

регулируемый по положению строб во временной области

Автоматическая Сигнализация

Дефектов (АСД)



световая и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей



Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для

работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

Память



500 настроек с А-сигналом
1000 протоколов контроля (сигнал,

огибающая, результат измерения,

параметры работы прибора, дата,

время и название протокола)

Интерфейс

Ethernet

Разъем подключения

преобразователей

LEMO FGG.1B

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50 Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами

Базовый комплект поставки акустического дефектоскопа АД-60К:

  • Электронный блок дефектоскопа АД-60К
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Преобразователь импедансный совмещенный (SP)
  • Преобразователь импедансный раздельно-совмещенный (RSP)
  • Преобразователь ударный MIC-1 (опционально)
  • Кабель "витая пара" - 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски

Универсальный комплект поставки:

  • Базовый комплект + дополнительно ударный датчик с микрофоном УДМ-60

Экспертный комплект поставки:

  • Универсальный комплект + ударный датчик с пьезоэлементом УДп-60
