Дефектоскоп УД9812 "Уралец" комплект "Учебный"

Под заказ
ИЦ Физприбор

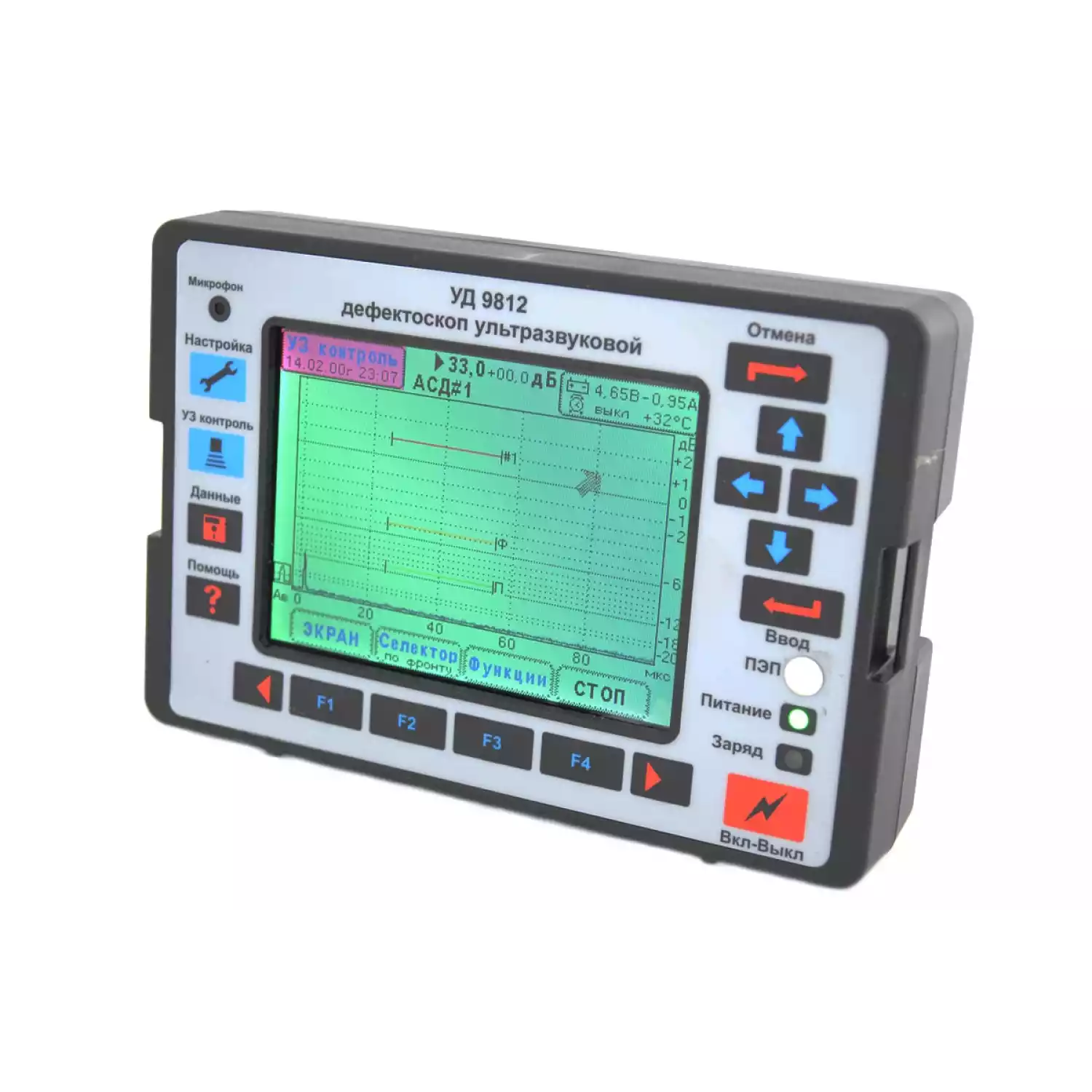

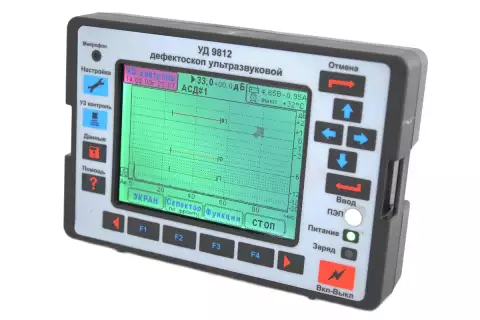

Ультразвуковой дефектоскоп УД9812 «Уралец» применяется для ручного неразрушающего контроля изделий из различных материалов (металлы, пластмассы, стекло, керамика, композиты) на наличие дефектов типа нарушения сплошности и однородности материала.
Под заказ
264 940
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Дефектоскоп УД9812 "Уралец" комплект "Учебный"

Стартовый комплект при освоении работы с прибором. Этот комплект часто покупают учебные заведения.

Прибор УД9812 производит измерение времени задержки ультразвуковых сигналов, соотношение амплитуд в децибелах, координат дефектов и их условных размеров.

Дефектоскоп УД9812 предназначен для жестких условий эксплуатации на строительных площадках в районах крайнего севера, в горячих цехах литейного производства, в условиях повышенной влажности и воздействия морской среды, при работах на большой высоте, а также в цехах общего назначения производственных предприятий.

Особенности и преимущества

  • Интуитивно понятный оконный интерфейс со встроенной справочной системой
  • Энергонезависимая память для записи настроек прибора и результатов контроля
  • Наличие текстовых и голосовых комментарий в сохраненных настройках и данных контроля
  • Возможность транслировать изображение экрана УД9812 на монитор ПК в реальном времени
  • Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на остальные
  • Одноконтактный интерфейс для считывания данных ультразвуковых преобразователей
  • Встроенные диктофон, часы, календарь, измеритель температуры, контроль напряжения и тока аккумулятора

А-скан

  • Два режима отображения сигналов - высокочастотный и детектированный
  • Функция записи огибающей пробега эхосигнала и определения условных размеров
  • Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)

АСД. Автоматический сигнализатор дефектов

  • Два независимых строба АСД работают эхо или теневым методом
  • Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)

Глубиномер

  • Два способа настройки глубиномера - "табличный" и "авторасчет" (по СОП с зарубками)
  • Измерение задержки эхосигналов производится по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
  • Выбор эхосигнала производится с помощью селектора

ВРЧ. Временная регулировка чувствительности

  • Два способа настройки ВРЧ - традиционный "по точкам" и "теоретический расчет"
  • Режим ВРЧ «теоретический расчет» предназначен для замены технологий работы по АРД диаграмм и АРД шкалам. Данный сервис позволяет исключить использование тяжелых и дорогостоящих стандартных образцов

Общие характеристики

Методы ультразвукового контроля Эхо-, эхо-теневой, зеркальный, зеркально-теневой
Режим работы Дефектоскоп, толщиномер
Индикатор дефектоскопа Цветной матричный дисплей TFT 320*240 точек
Диапазон прозвучивания изделий из стали эхо-методом 2÷6000 мм (сталь)
Диапазон частот 0,6 - 12 МГц
Диапазон настройки чувствительности 100 дБ
Временная регулировка чувствительности 2000 точек (диапазон 80 дБ)
Габаритные размеры дефектоскопа 185 × 125 × 80 мм
Вес с аккумулятором 1,3 кг
Диапазон рабочих температур

−10 ÷ +45 °С. При эксплуатации прибора в

теплозащитном кожухе нижняя граница рабочих температур −30 °С

Верхнее значение влажности 98% при температуре 35 °С
Климатическое исполнение и категория изделия IP 67
Интерфейс связи с ПК USB 2.0
Часы и календарь Да
Будильник Да (2 шт)
Индикация температуры прибора Да



Питание прибора

Аккумулятор (4 штуки) NiMH, тип D, емкость 10 А*ч
Время непрерывной работы от аккумулятора 12 часов
Сетевой источник питания ИП-9414 (50 или 60 Гц, 160÷240В)
Автовыключение при пониженном напряжении сети При напряжении сети менее 160В
Схема защиты от короткого замыкания Да
Одновременное питание прибора и заряд аккумулятора Да
Время заряда аккумулятора 5 часов при выключенном приборе УД9812
Потребляемая мощность от сети переменного тока Не более 20 Вт
Индикация напряжения и тока заряда (разряда) аккумулятора Да

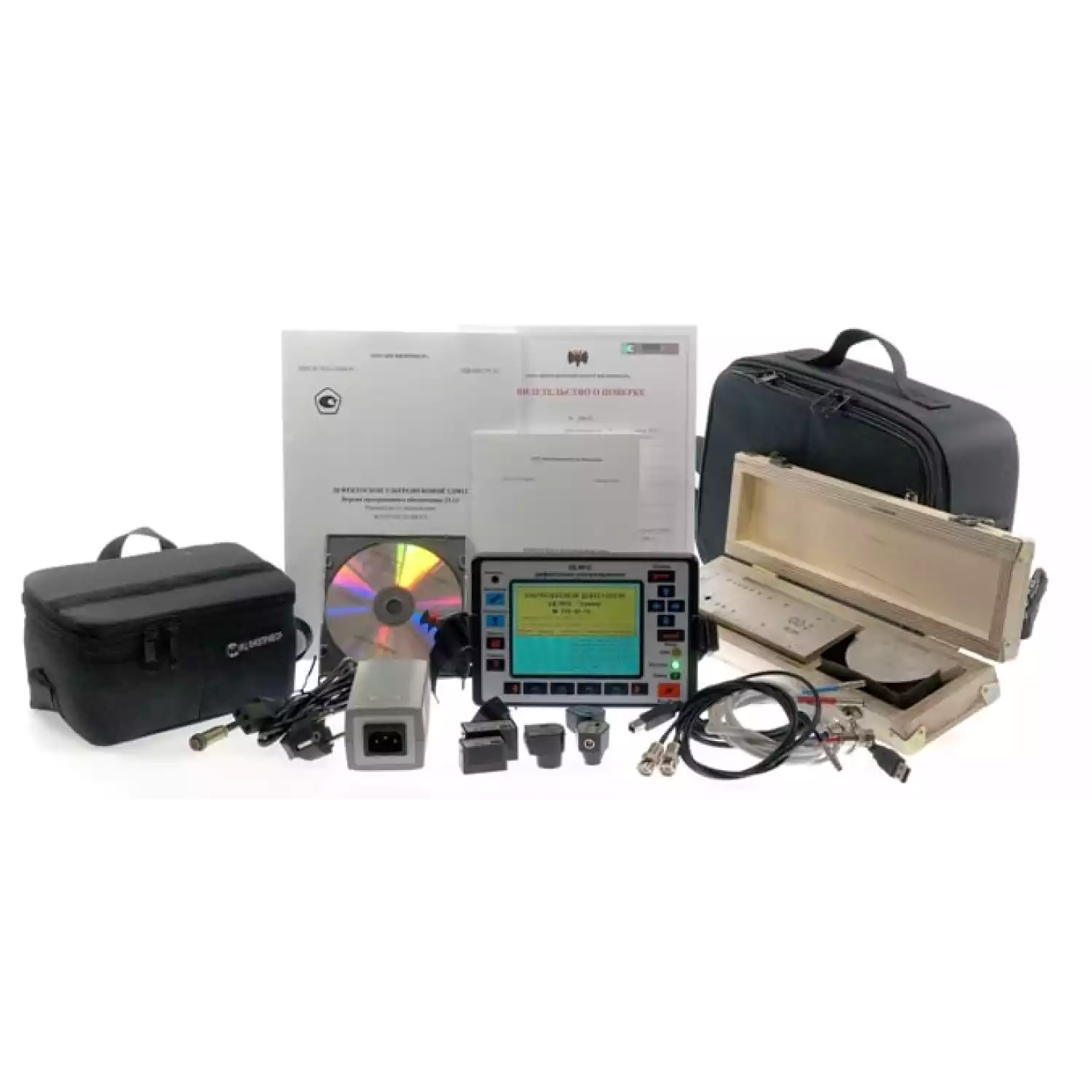

Комплектация

  • УД9812 "Уралец", электронный блок
  • Источник питания ИП-9414 с сетевым кабелем
  • Кабель для подключения к ПК (USB, разъемы A-B)
  • Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
  • Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
  • Аккумуляторы NiMH, тип D (установлены в прибор) - 4 шт.
  • Мера СО-2
  • Мера СО-3
  • Преобразователь П111-2,5-К14
  • Преобразователь П121-2,5-50°-14
  • Паспорт на ультразвуковые преобразователи
  • Наушники
  • Ремень
  • Паспорт
  • Свидетельство о поверке
  • CD-ROM с техническими документами и программным обеспечением
  • Гарантийный талон

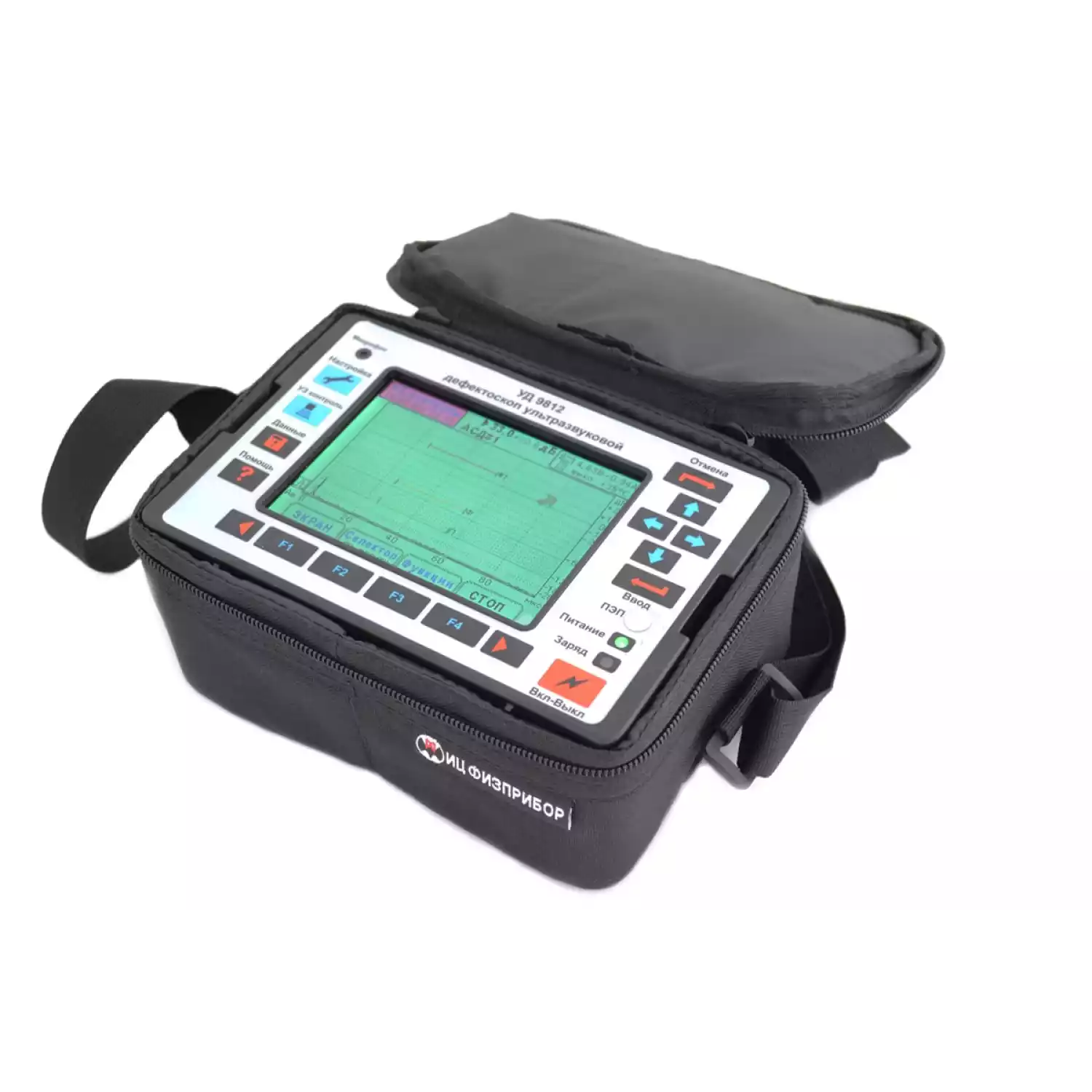

  • Сумка
