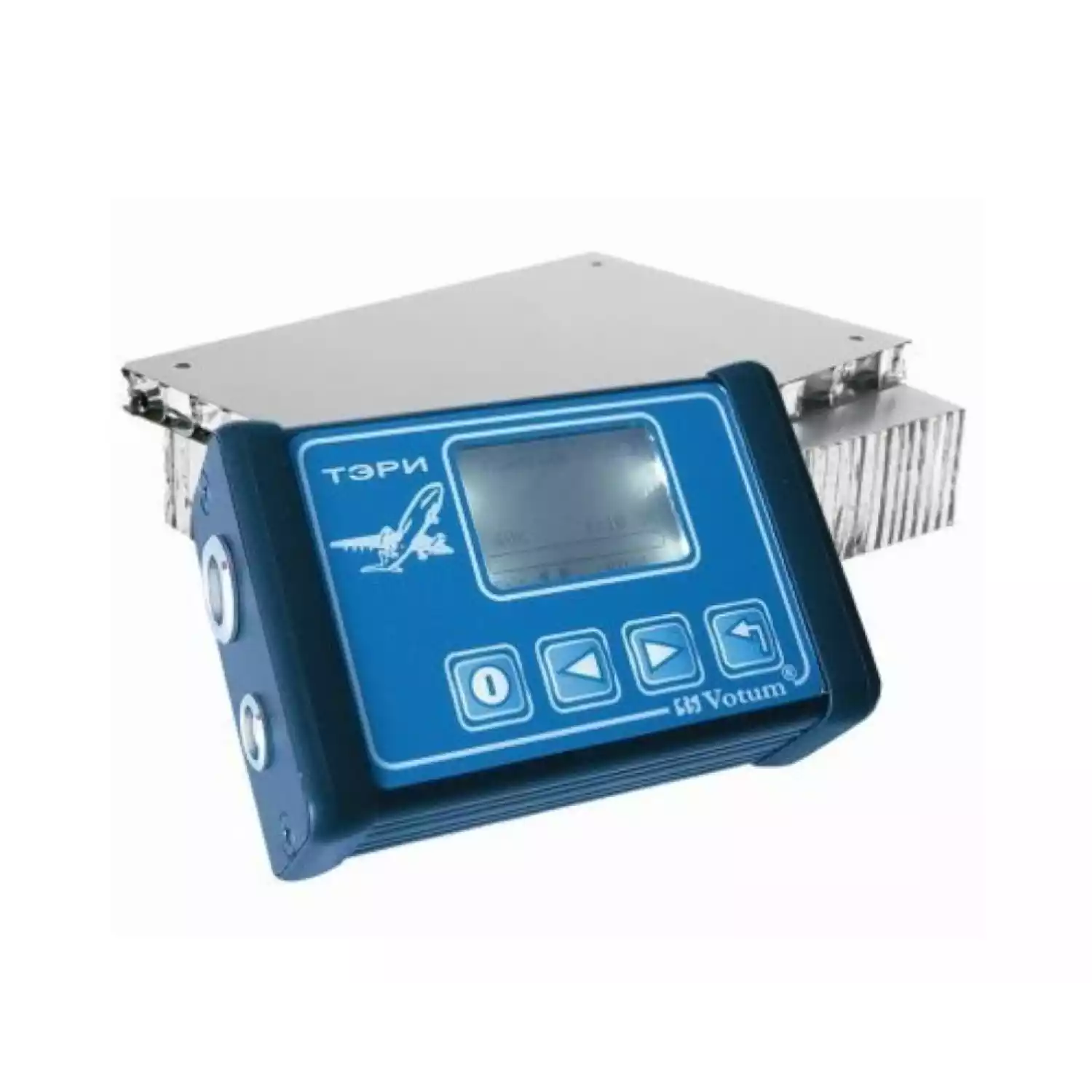

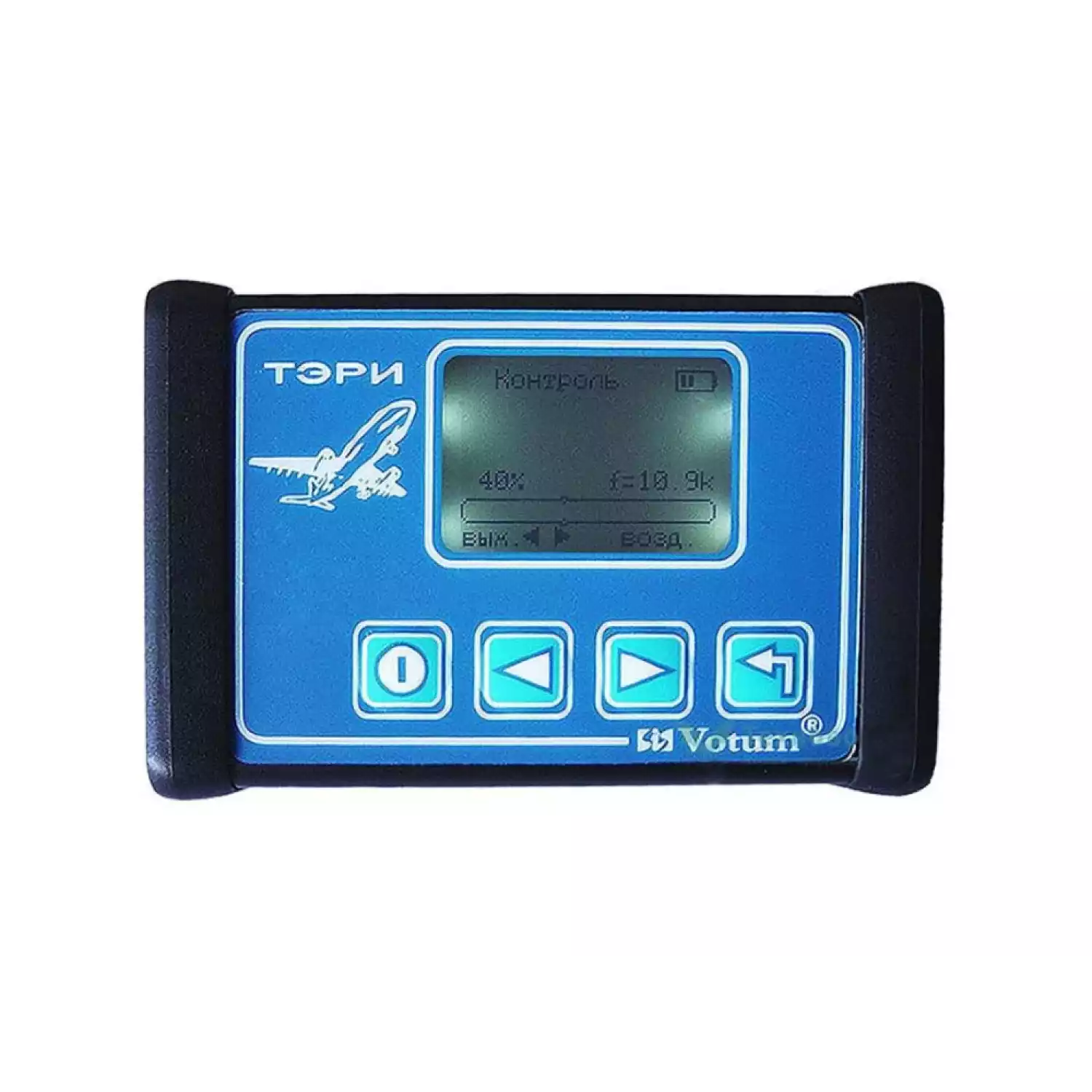

Импедансный экспресс-тестер ТЭРИ

Тип оборудования: импедансный тестер

Производитель дефектоскопов: Россия

Модель: ТЭРИ

Описание: импедансный прибор для поиска дефектов в композитных материалах

Гарантия на импедансный прибор ТЭРИ: 12 месяцев.

Сертификаты на дефектоскопы ДАМИ-С:

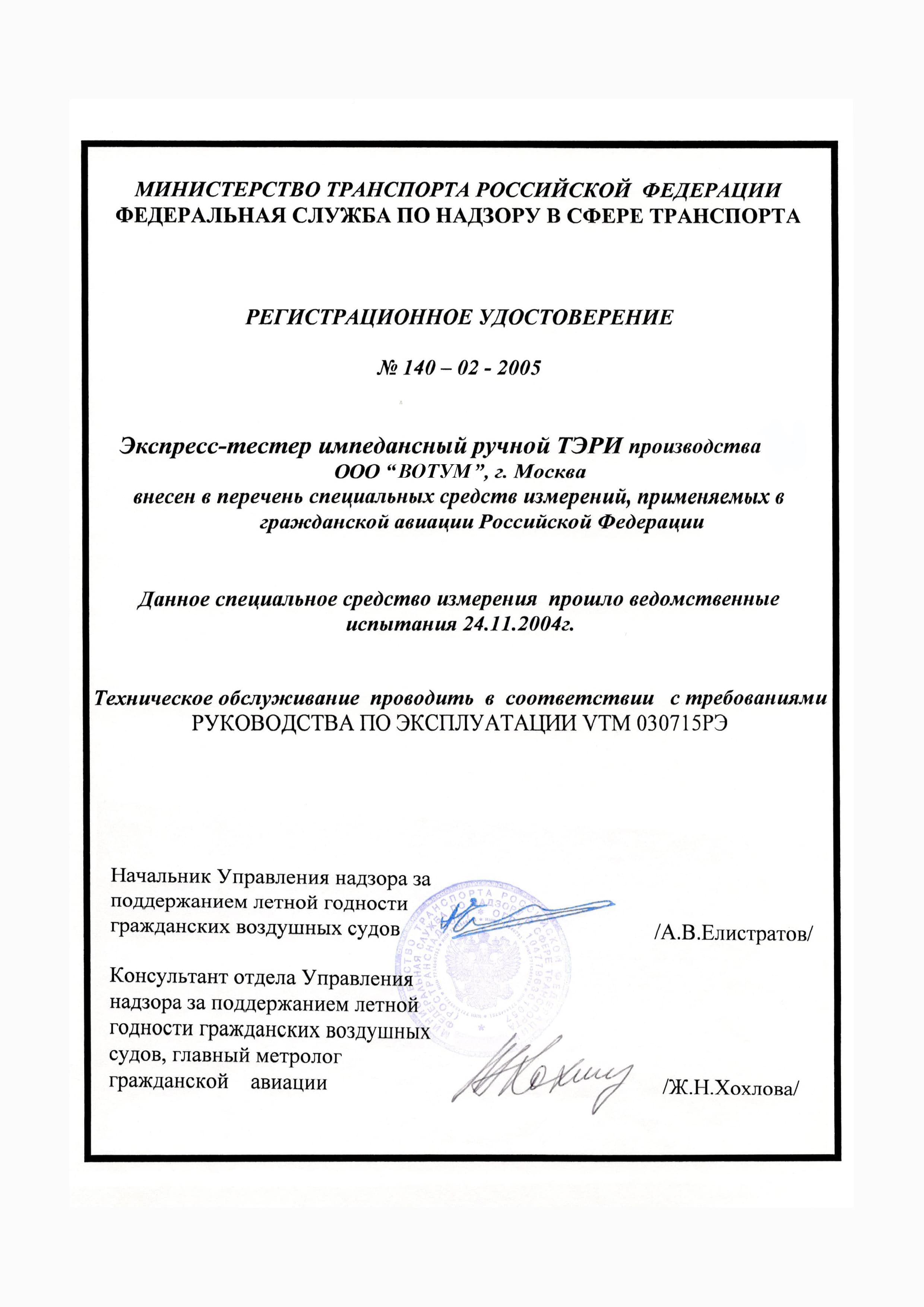

Сертификат об утверждении типа средств измерений РФ.

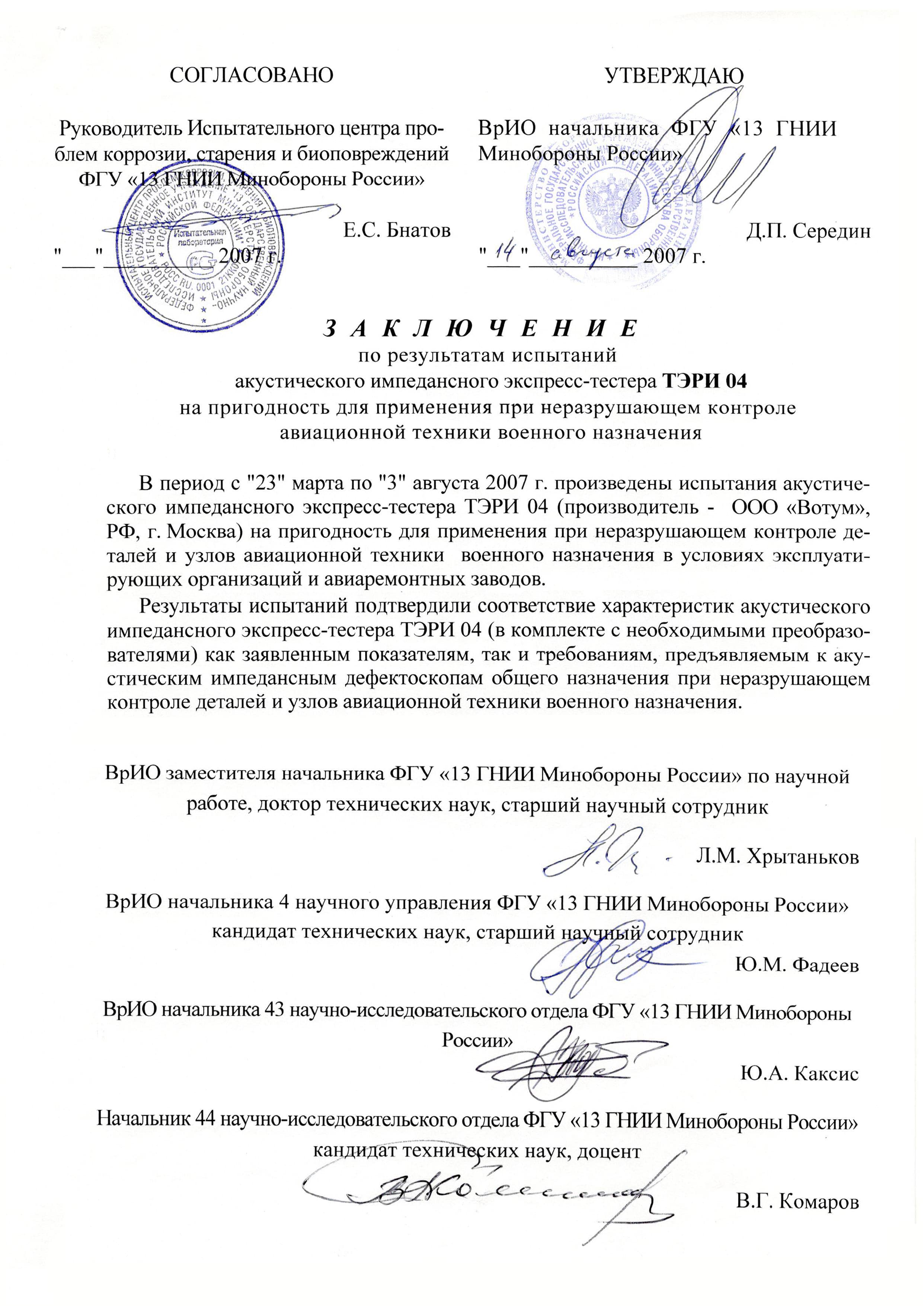

Импедансный экспресс тестер ТЭРИ рекомендован к применению в гражданской авиации.

Назначение импедансного экспресс-тестера ТЭРИ

Прибор ТЭРИ широко применяется в гражданской авиации (ГА) и предназначен для импедансного экспресс контроля многослойных паяных, клееных композитных материалов и конструкций с сотовым наполнителем на наличие дефектов типа расслоение или непроклей.

Тестер ТЕРИ относится к приборам индикаторного типа и не является средством измерения. Импедансный экспрес тестер ТЭРИ является более упрощенной модификацией дефектоскопа ДАМИ-С и полностью совместим с применяемыми материалами и ПЭП.

Отличительные особенности

ТЕРИ реализует импедансный, амплитудно-фазовый метод акустического контроля в частном диапазоне от 8 до 12 kHz с применением сухого точечного контакта при одностороннем доступе.

Возможность определения относительного значения локального импеданса в точке контроля позволяет косвенно оценить толщину листового материала. Наличие режима комплексной плоскости с отображением зоны фрикционных шумов расширяет возможности настройки прибора при различной шероховатости поверхности контролируемого изделия.

Принцип действия прибора.

Импедансный экспресс-тестер ТЭРИ комплектуется преобразователем ПАДИ-8-02. Датчик имеет малые габаритные размеры, что позволяет использовать его для контроля в труднодоступных местах.

Прибор прост в работе и настройке. Поскольку при контроле в полевых условиях приходится очень часто переходить с одного типа материала на другой, важно чтобы настройка была как можно более простой и занимала немного времени. В ТЭРИ процесс настройки полностью автоматизирован. Необходимо лишь установить преобразователь на бездефектный участок и прибор самостоятельно выставит необходимое значение порога срабатывания сигнализации дефекта. Вместе с тем при желании имеется возможность ручной настройки. При работе прибор закрепляется ремнем на руке оператора, повышая тем самым его подвижность и удобство работы

ТЭРИ применяется в ГА как современная альтернатива устаревших методик механического простукивания сотовых конструкций "молотками" и тем самым повышает объективность и достоверность контроля. Для применения в ГА специально реализована безэталонная настройка, которая позволяет значительно повысить надежность контроля и избавляет от необходимости иметь большое количество настроечных образцов.

По результатам ведомственных испытаний в ГОС НИИГА и ОАО "Туполев" прибор получил высокую оценку и был рекомендован для импедансного контроля в авиационной промышленности.

Технические характеристики

Условная чувствительность по стандартному образцу предприятия TS-3 (имитация дефекта площадью 20х20мм на глубине залегания 1мм, 2мм и 3мм в бруске из оргстекла).
Габаритные размеры (87х57х29мм, вес 300гр).
Разрешение экрана (98х64 пикселей)
Защитный конструктив IP54
Рабочий температурный диапазон от -10 до +50ºC
Автоматический и ручной режимы настройки.
Световая и звуковая сигнализация дефекта АСД.
Время непрерывной работы от встроенного аккумулятора 3,6V - не менее 10 часов.

Комплект поставки тестера

Электронный блок ТЭРИ
Образец настроечный ТS-1
Преобразователь импедансный ПАДИ-8-02
ПО "Импедансный метод контроля"
Головные телефоны
Зарядное устройство
Аккумуляторная батарея (Li-ion,3,6V)
Крепежный ремень
Рабочий кейс

Образцы для прибора ТЭРИ в соответствии с типами контролируемых материалов

Образец 1 - имитация дефектов типа зажиривания между обшивкой и сотовым заполнителем

Материал	алюминиевый сплав
Общая толщина (мм)	11
Толщина обшивки (мм)	0.5
Площадь сотовой ячейки (мм²)	40
Мин.площадь дефектов (мм²)	80
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 2 - имитация дефектов типа непроклея

Материал	органическое стекло
Общая толщина (мм)	8
Глубина залегания дефектов (мм)	1.6
Площадь дефектов (мм²)	49; 144; 400
Конфигурация дефектов	Плоскодонное сверление
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 3 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	алюминиевый сплав
Общая толщина (мм)	10
Толщина обшивки (мм)	0.8
Площадь сотовой ячейки (мм²)	48
Мин. площадь дефектов (мм²)	100
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 4 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	нержавеющая сталь
Общая толщина (мм)	26
Толщина обшивки (мм)	0.6
Площадь сотовой ячейки (мм²)	56
Мин. площадь дефектов (мм²)	100
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 5 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	стеклотекстолит
Общая толщина (мм)	20
Толщина обшивки (мм)	0.7
Площадь сотовой ячейки (мм²)	40
Мин. площадь дефектов (мм²)	100
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 6 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	алюминиевый сплав
Материал сотового заполнителя	гетинакс
Общая толщина (мм)	10
Толщина обшивки (мм)	0.8
Площадь сотовой ячейки (мм²)	48
Мин. площадь дефектов (мм²)	100
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 7 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	стеклотекстолит
Общая толщина (мм)	12
Толщина обшивки (мм)	1.2
Площадь сотовой ячейки (мм²)	35
Мин. площадь дефектов (мм²)	120
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 8 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	стеклотекстолит
Общая толщина (мм)	31
Толщина обшивки (мм)	0.5
Площадь сотовой ячейки (мм²)	-
Мин. площадь дефектов (мм²)	-
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 9 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	алюминиевый сплав
Общая толщина (мм)	24
Толщина обшивки (мм)	2
Площадь сотовой ячейки (мм²)	49
Мин. площадь дефектов (мм²)	120
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 10 - фрагмент лопасти вертолета, имитация непроклея между структурными элементами

Материал	алюминиевый сплав, резиновый слой, стальные ленты
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 11 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	алюминиевый сплав
Общая толщина (мм)	44
Толщина обшивки (мм)	2
Площадь сотовой ячейки (мм²)	65
Мин. площадь дефектов (мм²)	150
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 12 - имитация дефектов типа непроклея при склейки трех тонких металлических листов

Материал	алюминиевый сплав
Общая толщина (мм)	2,5
Толщина обшивки (мм)	0,83
Мин. площадь дефектов (мм²)	150
Рекомендуемые преобразователи	ПАДИ-8-02

Образец 13 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал	углепластик
Общая толщина (мм)	11
Толщина обшивки (мм)	1
Площадь сотовой ячейки (мм²)	28
Мин. площадь дефектов (мм²)	150
Рекомендуемые преобразователи	ПАДИ-8-02

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
