Настроечный образец (НО-СО-2АУ) по ГОСТ 50.05.04-2018

Артикул: 13580
В избранное Из избранного

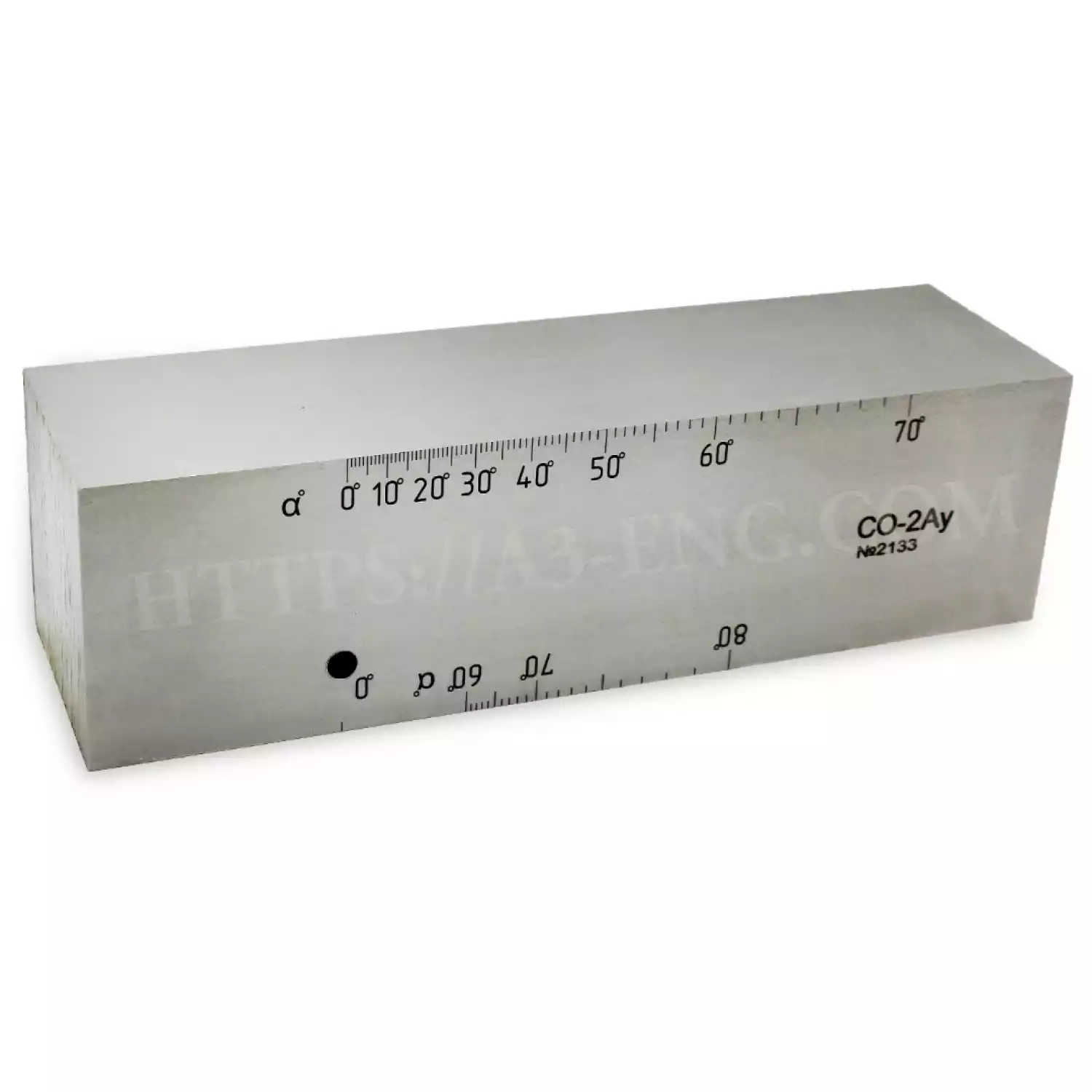

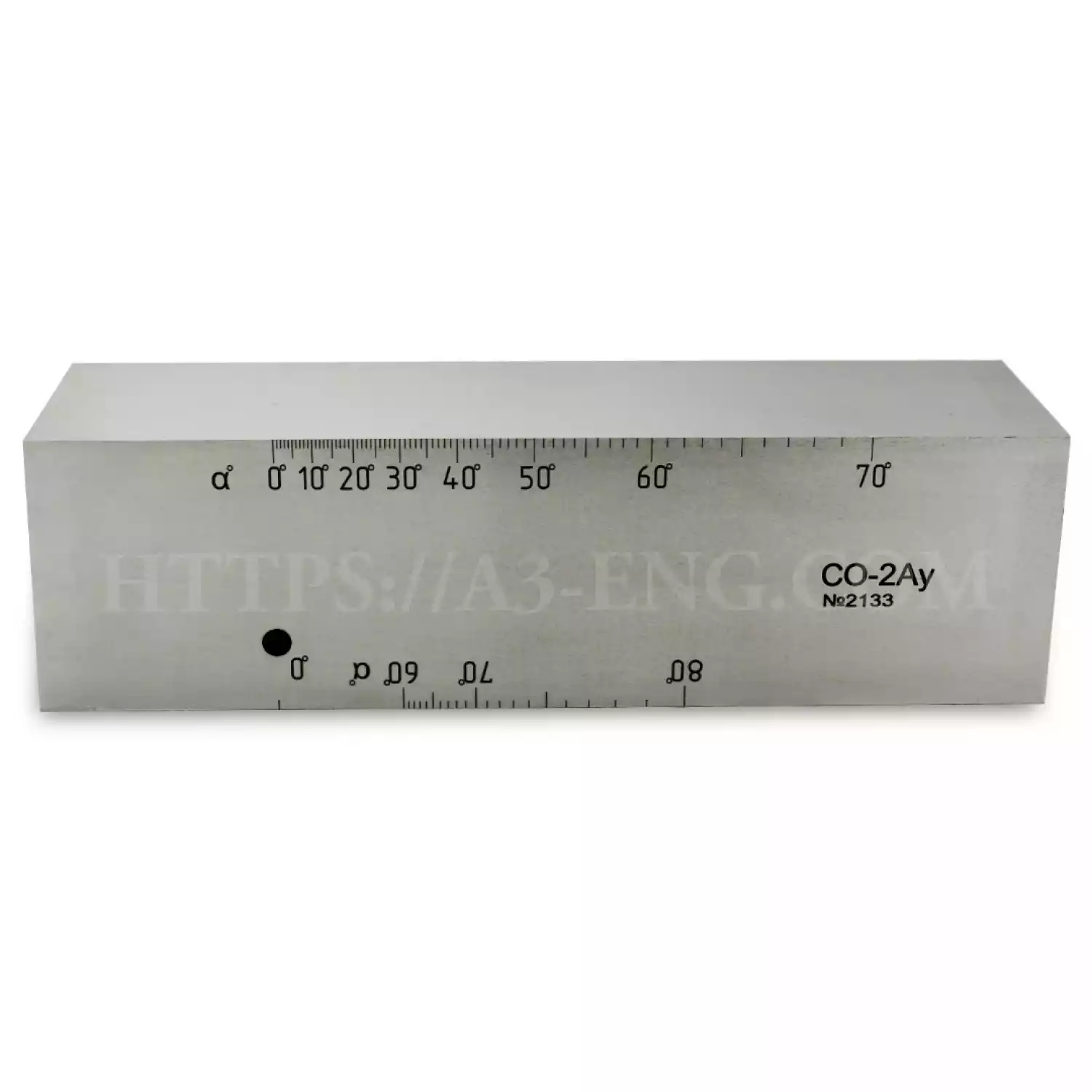

Настроечный образец НО-СО-2Ау по ГОСТ 50.05.04-2018 предназначен для определения основных параметров наклонных преобразователей при ультразвуковом контроле аустенитных сварных соединений.
Подробнее
Под заказ
Срок поставки от 7 дней
45 000 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Настроечный образец (НО-СО-2АУ) по ГОСТ 50.05.04-2018

Настроечный образец НО-СО-2Ау по ГОСТ 50.05.04-2018 предназначен для определения основных параметров наклонных преобразователей при ультразвуковом контроле аустенитных сварных соединений.

По своему назначению и выполняемым функциям настроечный образец полностью соответствует описанию в ГОСТ Р 55724-2013. Геометрические размеры определяются  в соответствии с 427650-010-4407661-2016.ТУ.

Данный образец изготавливается только из материала, предоставленного Заказчиком.

Образец НО-СО-2Ау применяют для определения угла ввода и настройки развертки ультразвукового дефектоскопа. Ширина образца составляет не менее 60 мм, остальные размеры идентичны мерам СО-2 из ГОСТ Р 55724-2013. Также возможно изготовление НО-СО-2Ау с криволинейными рабочими поверхностями для работы с притертыми ПЭП.

Поставляется с метрологической аттестацией.

Технические характеристики НО-СО-2Ау:

Наименование

Значение

Допуск

Примечание

Длина, мм

210

±0.1



Ширина, мм

60

±1.0



Высота, мм

59

-0.3



Шероховатость Rа рабочих поверхностей образца, не более, мкм

1.25

±5%



Искусственный дефект ИД1, диаметр, мм

6.0

+0.03



Искусственный дефект ИД2, диаметр, мм

2.0

+0.25



Искусственный дефект ИД3, диаметр, мм

2.0



Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм

44

±0.3



Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм

8



Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД3, мм

3



Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм



±0.1



Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм

25.98

±0.15



Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм (α - значение угла ввода, соответствующее данной риске, °)

44·tgα



±0,2

для шкалы 1 вдоль рабочей поверхности 1 меры

15·(tgα - tg60°)

для шкалы 2 вдоль рабочей поверхности 2 меры



Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.

Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.

Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.

Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.

Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.

Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.

Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

Вместе с продукцией вы получаете:

  • оригинал выставленного счёта;
  • товарную накладную;
  • счёт-фактуру.

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
