Стандартные образцы (СОП) по ОТТ-23.040.00-КТН-135-15

В наличии
Артикул: 19044
А3 Инжиниринг

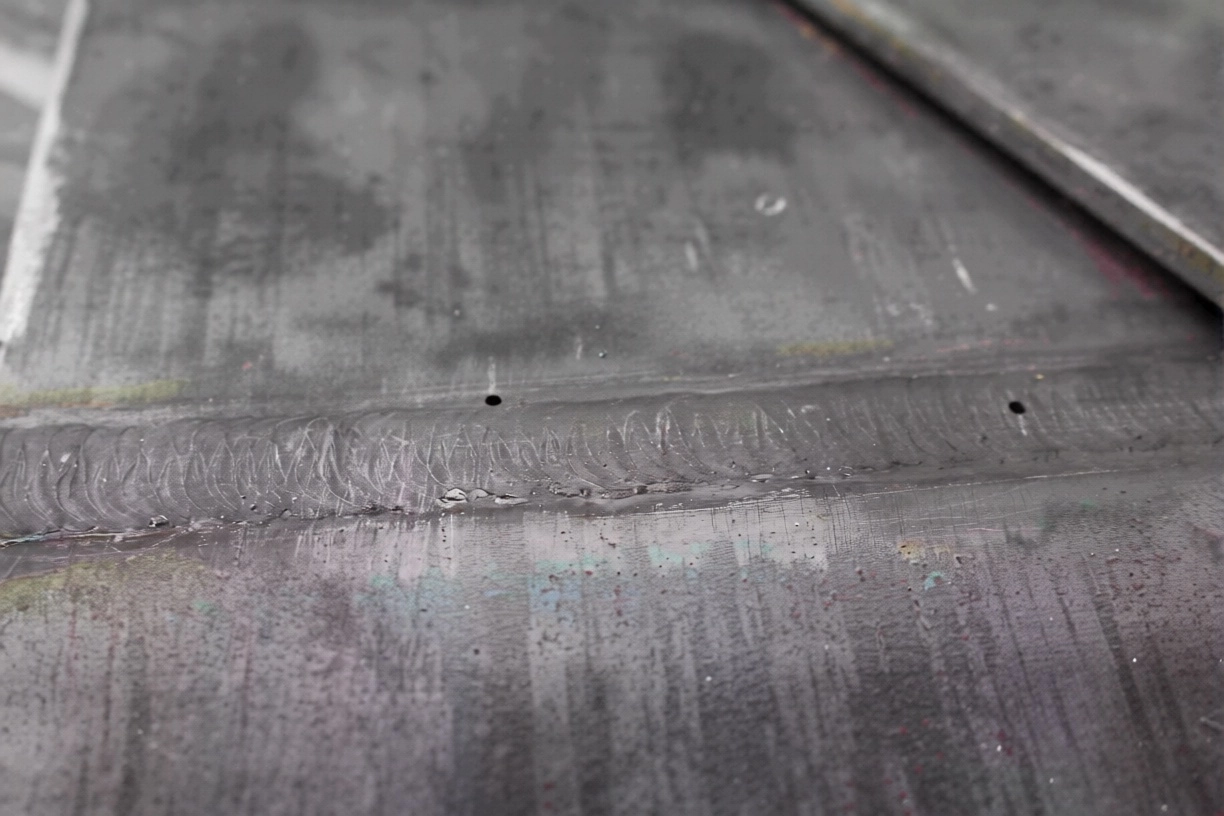

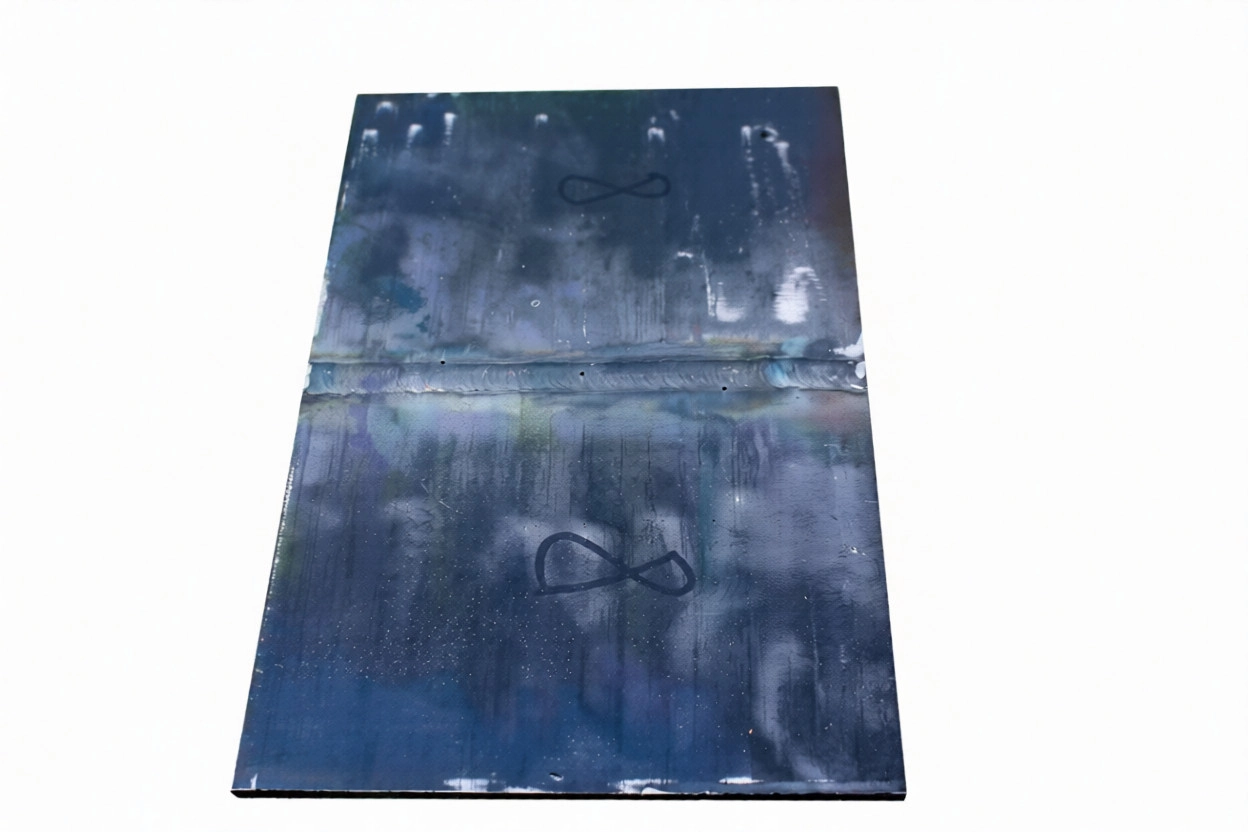

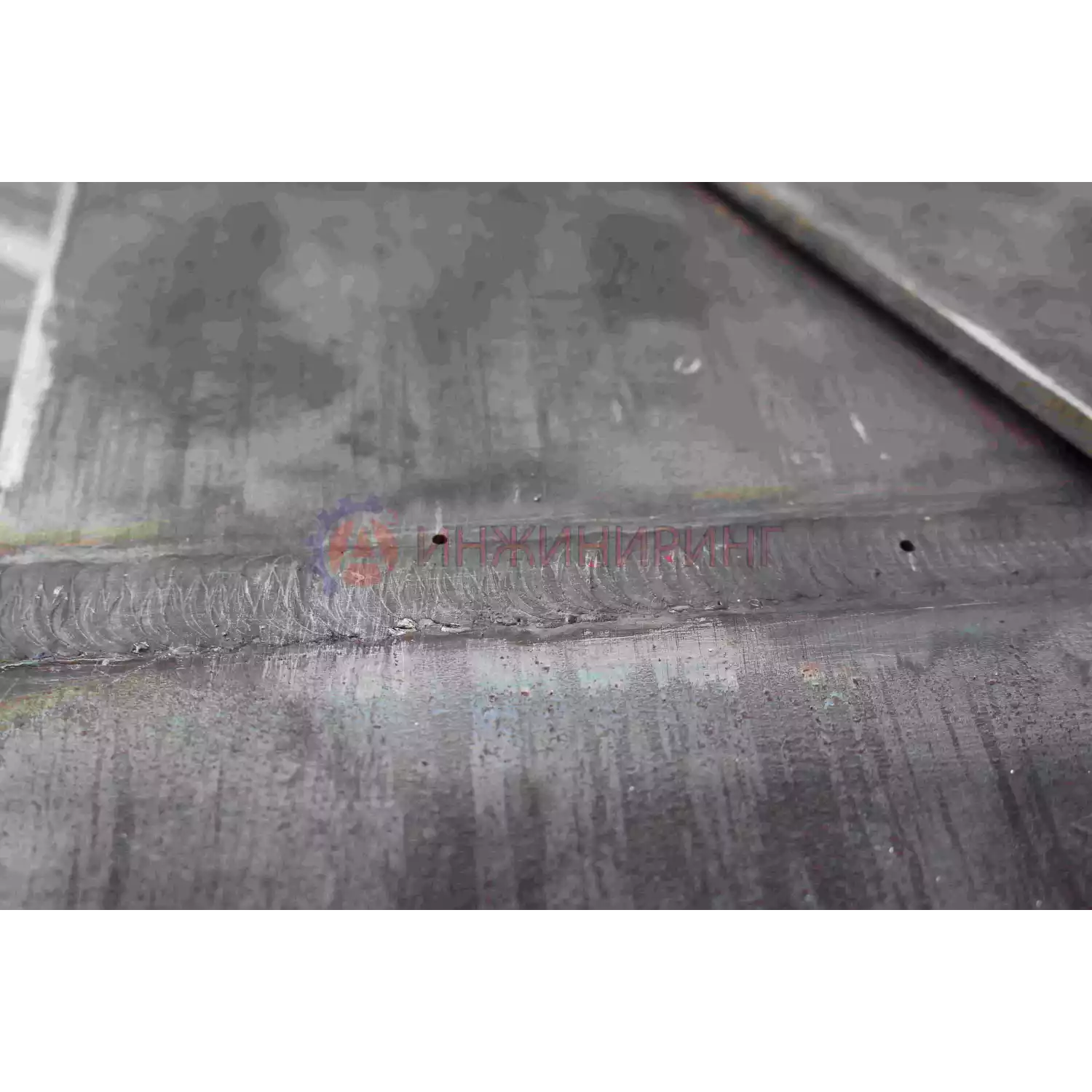

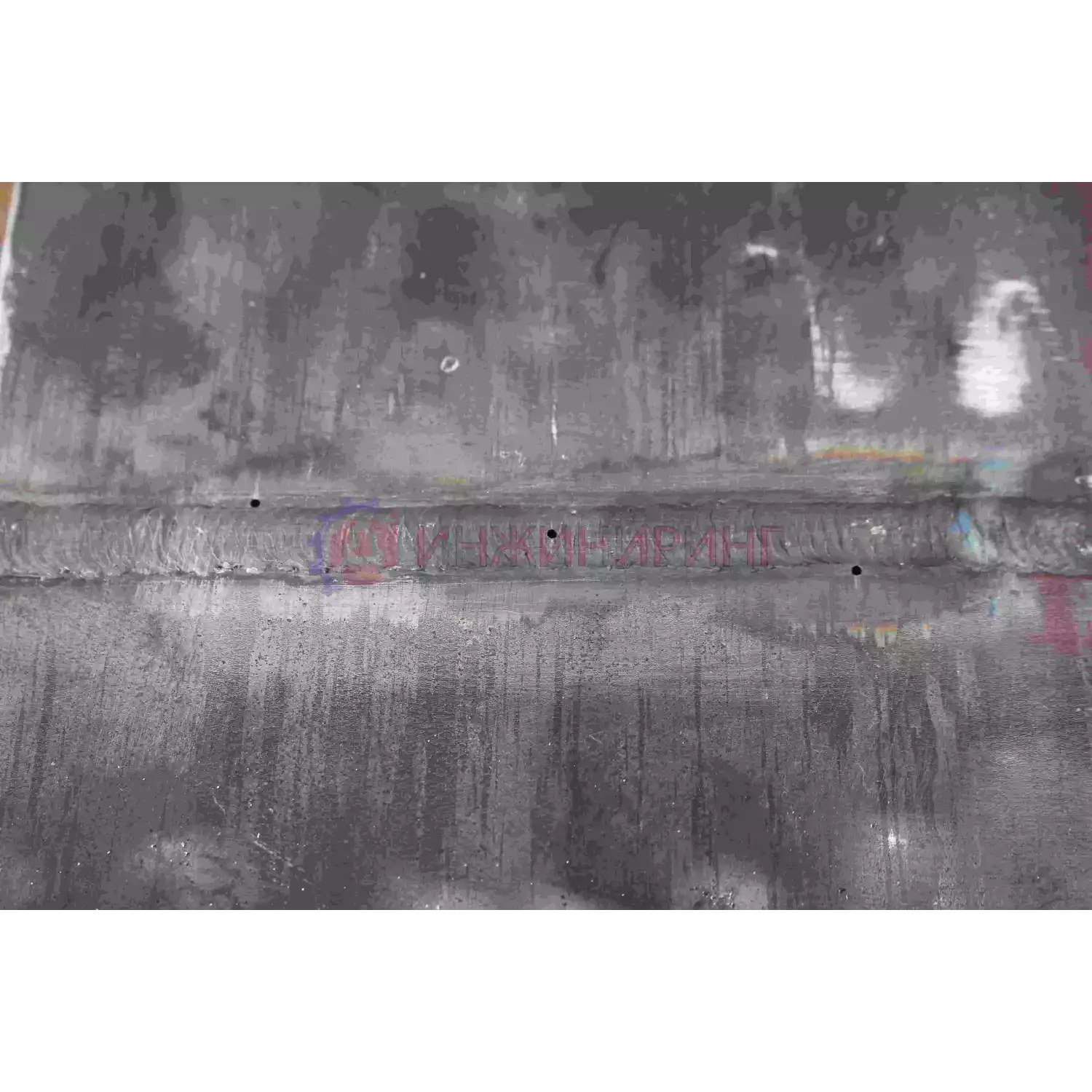

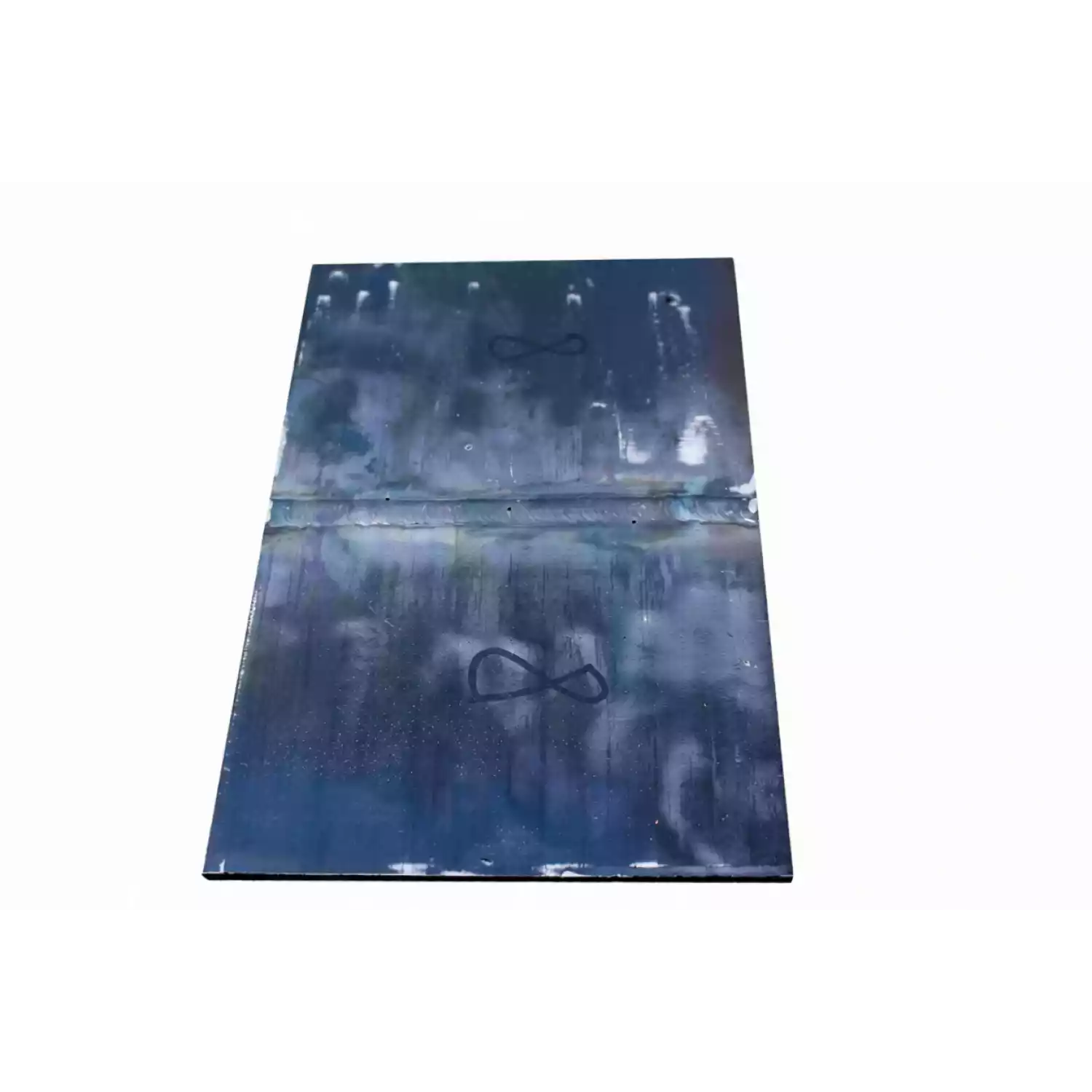

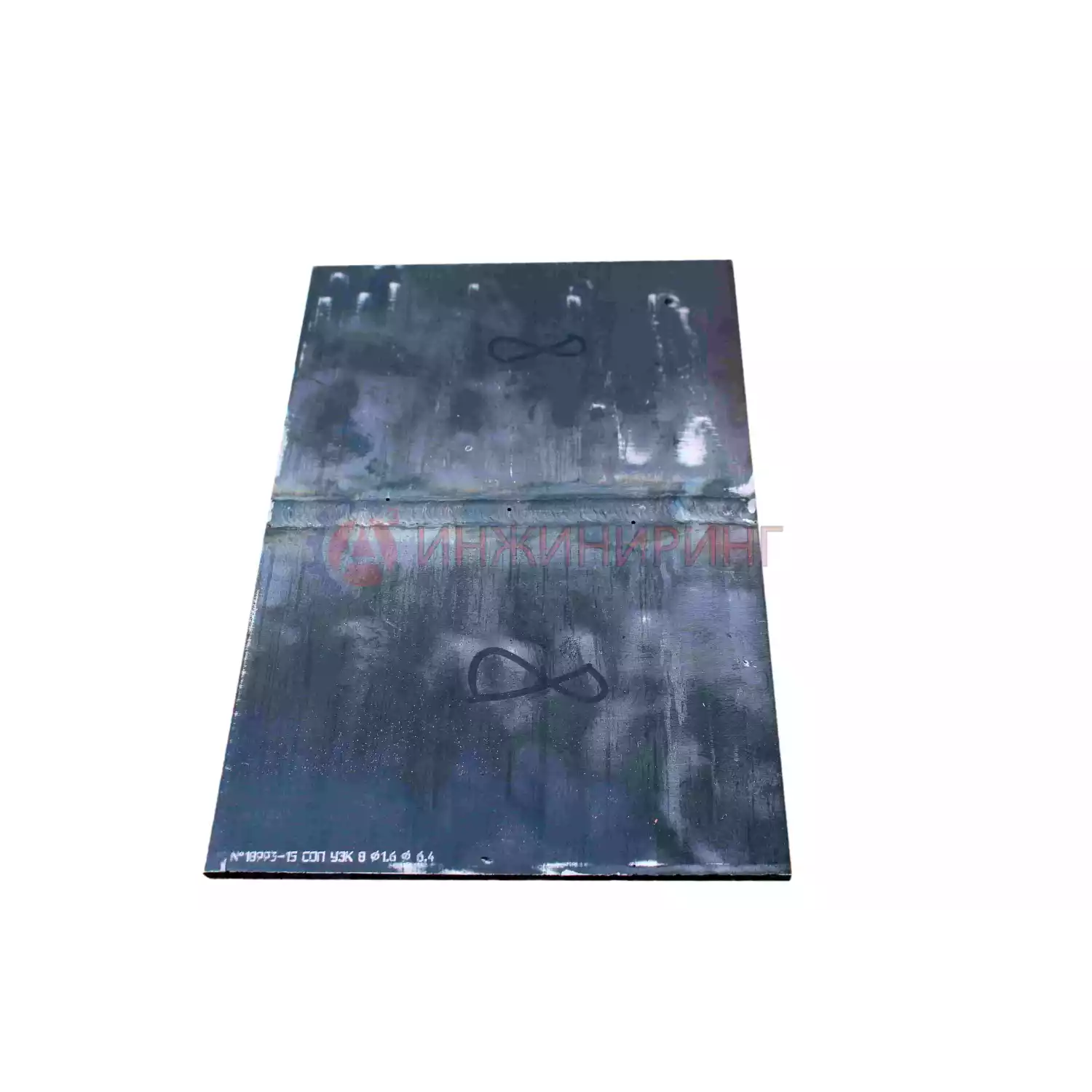

Плоские стандартные образцы (СОП) со стыковым сварным швом с отражателями типа «сквозное отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ОТТ-23.040.00-КТН-135-15.
В наличии
8 900
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартные образцы (СОП) по ОТТ-23.040.00-КТН-135-15

Назначение

Плоские стандартные образцы (СОП) со стыковым сварным швом с отражателями типа «сквозное отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ОТТ-23.040.00-КТН-135-15.

Основные технические характеристики

  1. Стандартный образец (СОП) выполняется из заготовки, содержащей стыковой сварной шов, соответствующий требованиям ОТТ-23.040.00-КТН-135-15
  2. Стандартный образец (СОП) имеет три отражателя типа «сквозное отверстие» расположенных по центру сварного шва и по границам околошовной зоны;
  3. Шероховатость обработки поверхности стандартных образцов (СОП), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
  4. Геометрические размеры стандартных образцов (СОП), отражателей типа «плоскодонное отверстие» и отражателей типа «сквозное отверстие» определяются в соответствии с ОТТ-23.040.00-КТН-135-15;
  5. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. стандартный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  6. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов.
  7. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами  СОП (НО) для настройки чувствительности, независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП с отражателями типа "сквозное отверстие" отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале плоских СОП со сварным швом естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)
