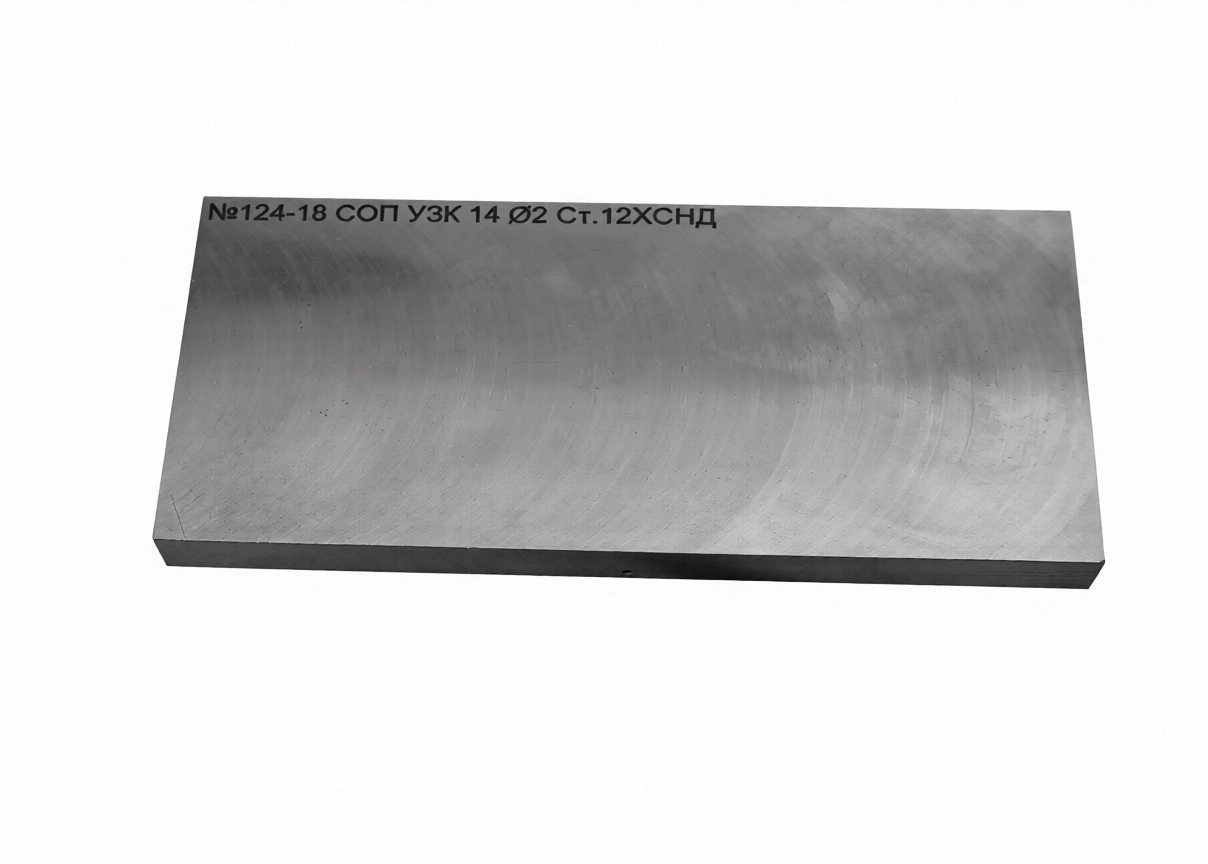

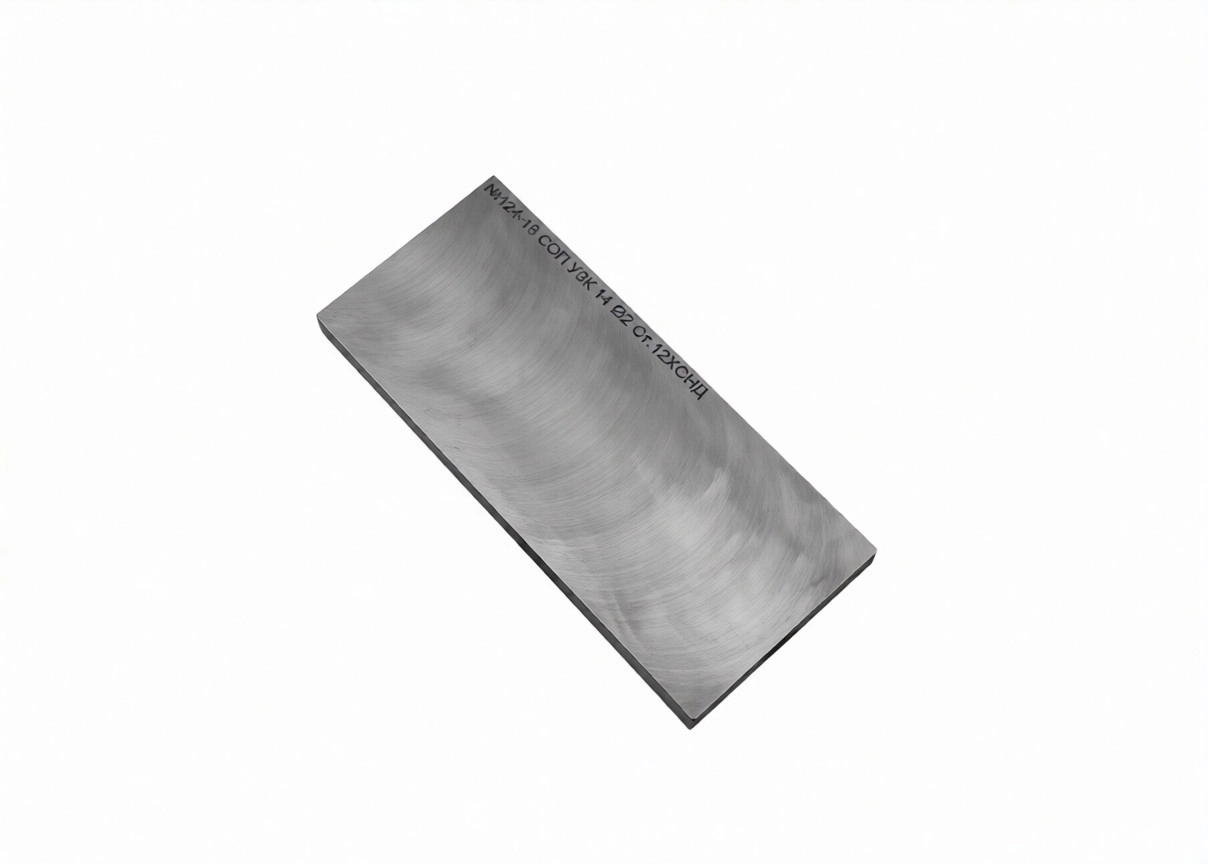

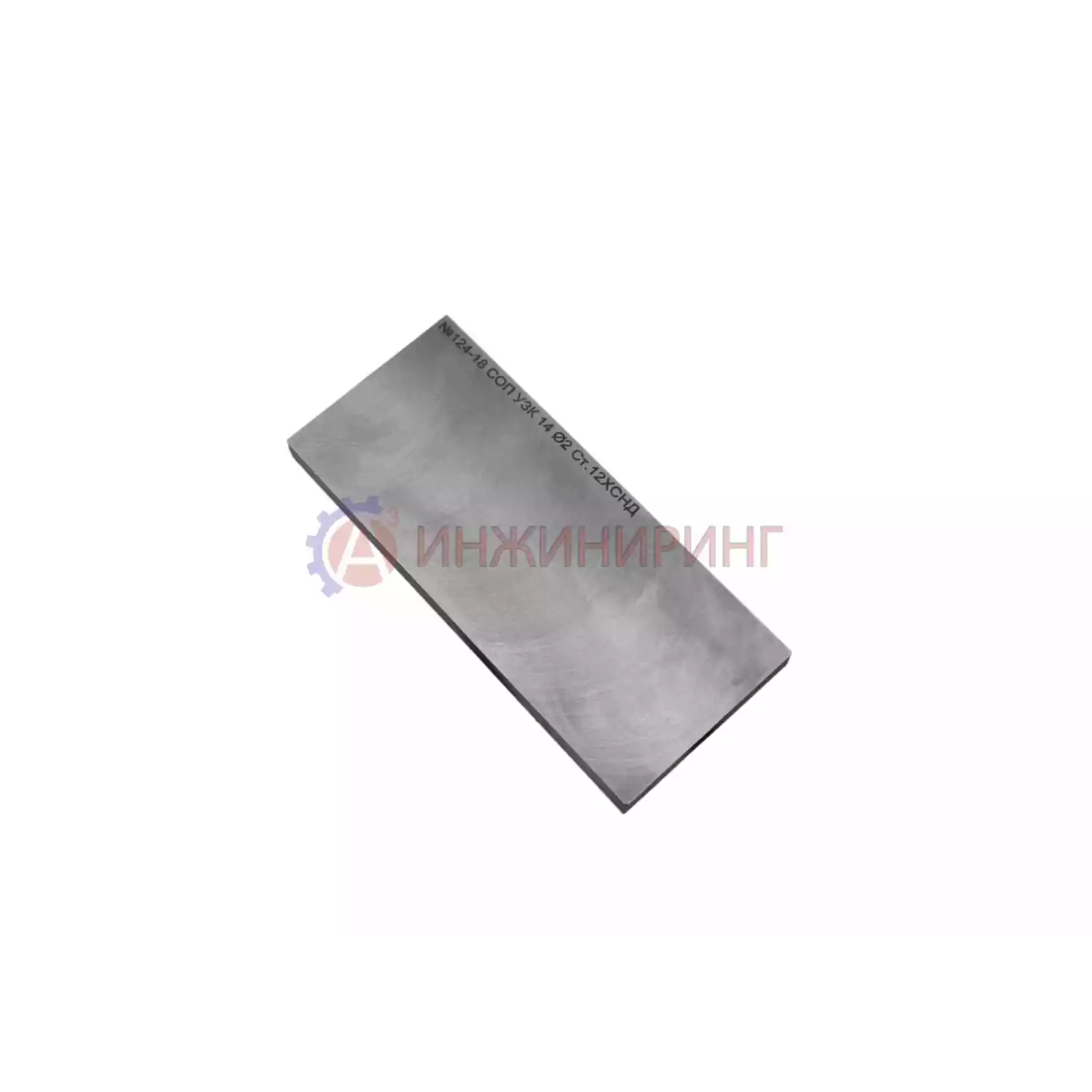

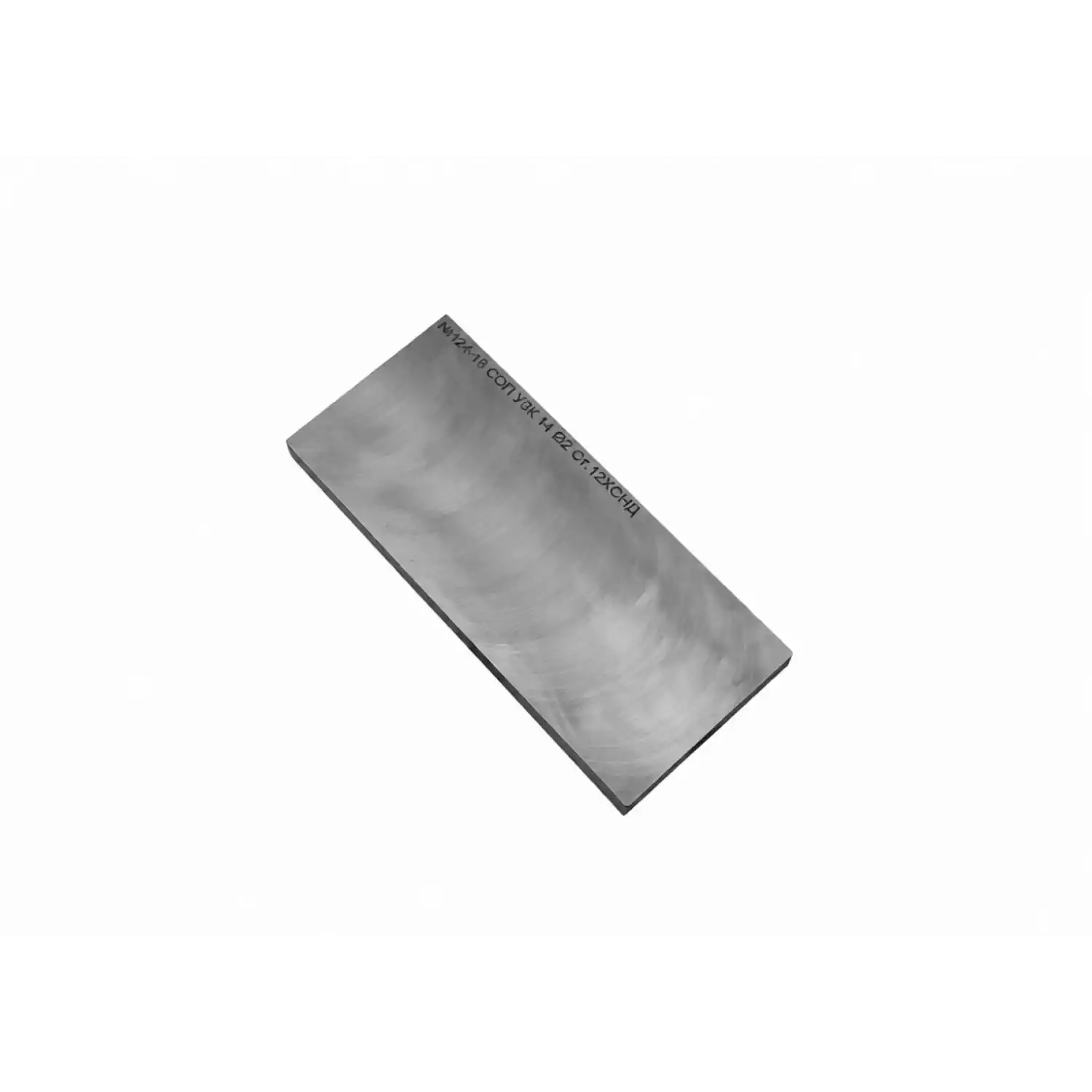

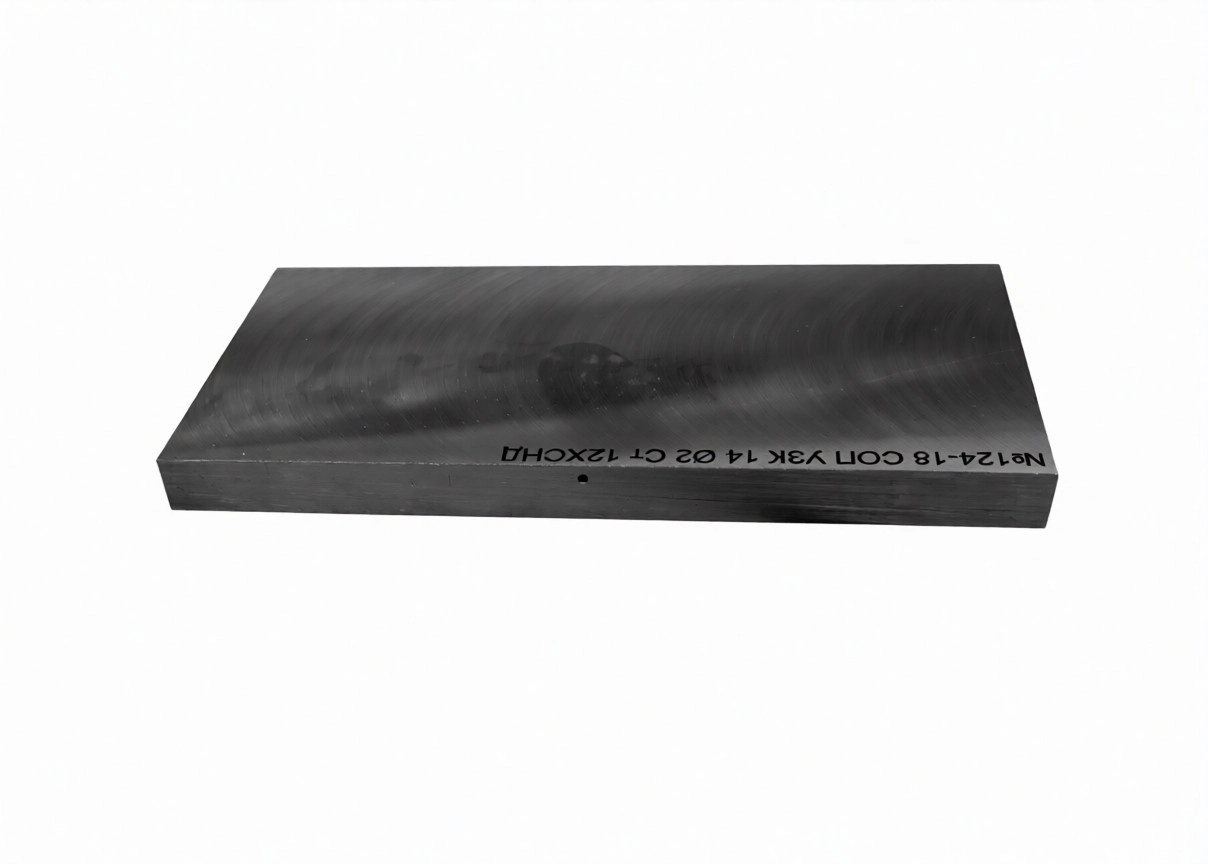

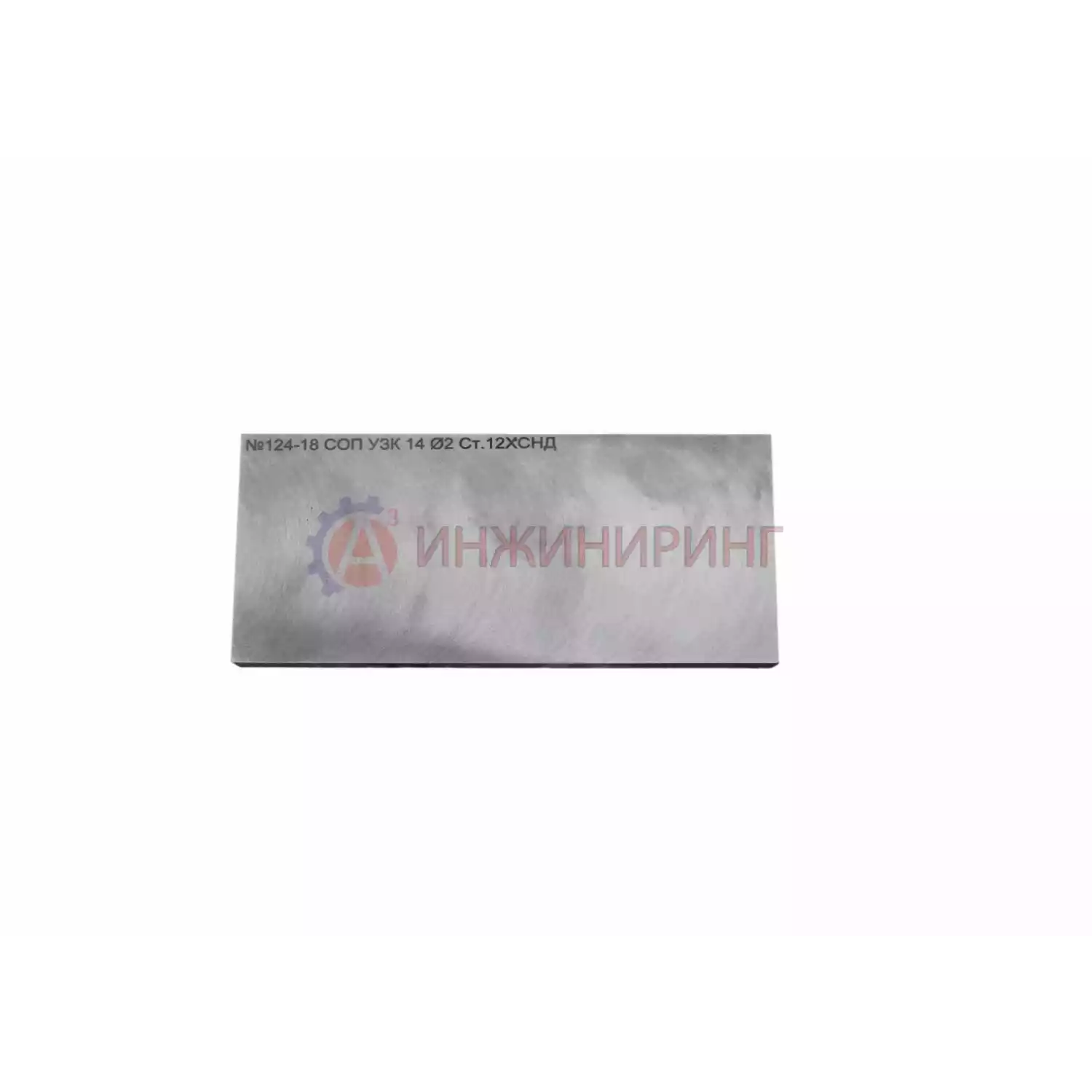

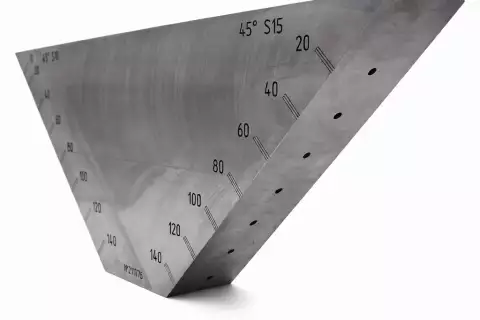

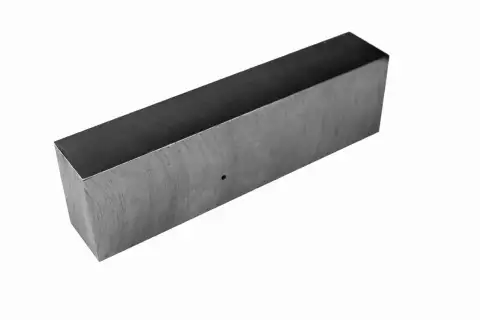

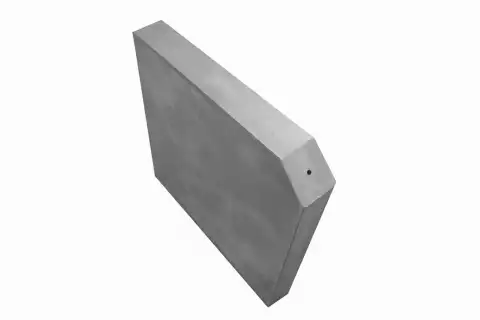

Стандартные образцы (СОП) с отражателем типа БЦО

В наличии
Артикул: 19048
А3 Инжиниринг
Стандартные образцы предприятия (СОП) с отражателем типа «боковое цилиндрическое отверстие» (БЦО) применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями.
В наличии
2 950
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартные образцы (СОП) с отражателем типа БЦО

Назначение

Стандартные образцы предприятия (СОП) с отражателем типа «боковое цилиндрическое отверстие» (БЦО) применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями типа П121 и П122.

Основные технические характеристики

  1. Стандартный образец (СОП) может иметь одно или несколько отражателей типа «боковое цилиндрическое отверстие»;
  2. Геометрические размеры стандартных образцов (СОП) и отражателей типа «боковое цилиндрическое отверстие» определяются НТД на проведение контроля;
  3. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. стандартный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  4. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005, ОП 501 ЦД-97, ВСН 012-88, РД РОСЭК-001-96 и т.д.
  5. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
  6. Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа).

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами  СОП (НО) для настройки чувствительности с любым видом ультразвуковых отражателей, независимо от НТД, предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП с отражателями типа "боковое цилиндрическое отверстие (БЦО)" отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале плоских СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)


Стандартные и настроечные образцы (СОП) можно купить с доставкой курьерской службой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Самара, Саратов, Тюмень. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Характеристики Стандартные образцы (СОП) с отражателем типа БЦО

Длина, мм
от 100
Ширина, мм
от 20
Количество отверстий на образце, шт
не менее 1
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
10
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
