Калибровочные блоки предназначены для настройки параметров автоматического ультразвукового контроля сварных соединений, околошовной зоны и основного металла трубопроводов диаметром от 720 до 1420 мм с толщинами стенок от 8 до 42 мм.
Калибровочные блоки изготавливаются только из материала, предоставленного Заказчиком, т.к. для настройки системы АУЗК Rotoscan необходимо прецизионное нанесение всех искусственных дефектов и полное совпадение скоростей ультразвука в образце и объекте контроля.

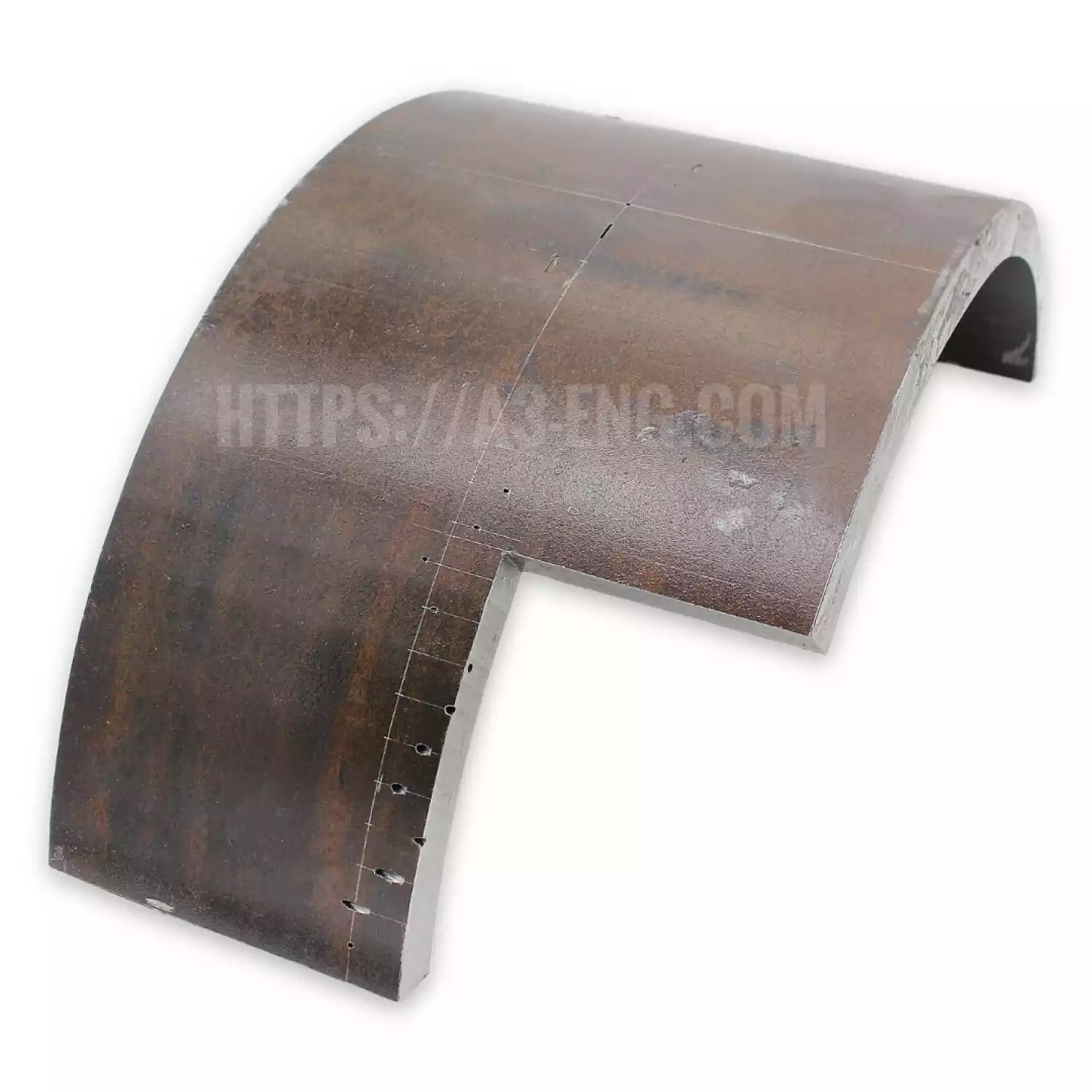

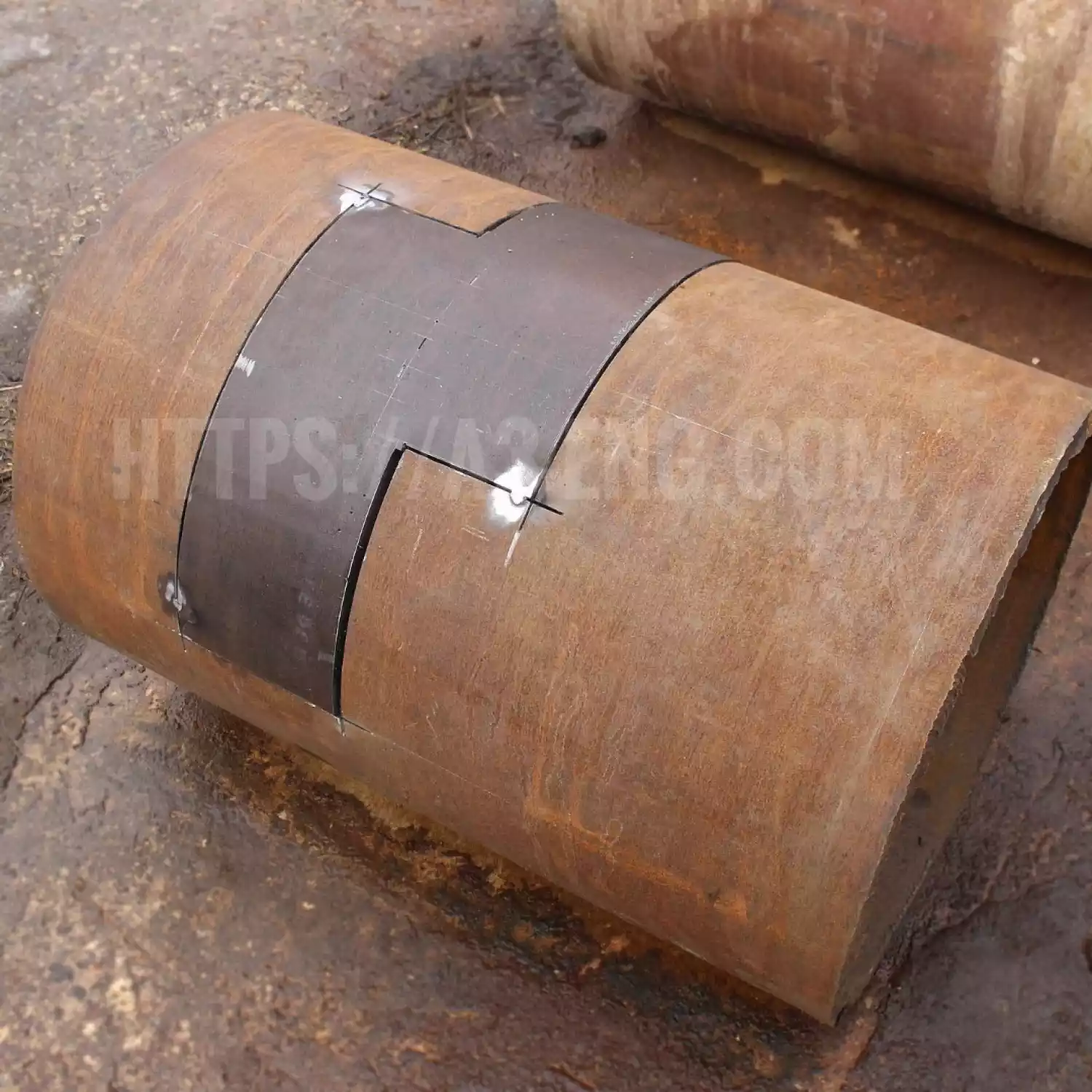

В качестве заготовки для изготовления калибровочного блока из материала, предоставленного Заказчиком, вырезается Z-образный образец с припусками на обработку, далее происходит контроль образца на наличие внутренних дефектов и механическая обработка этой заготовки для задания габаритных размеров и затем нанесение искусственных дефектов.

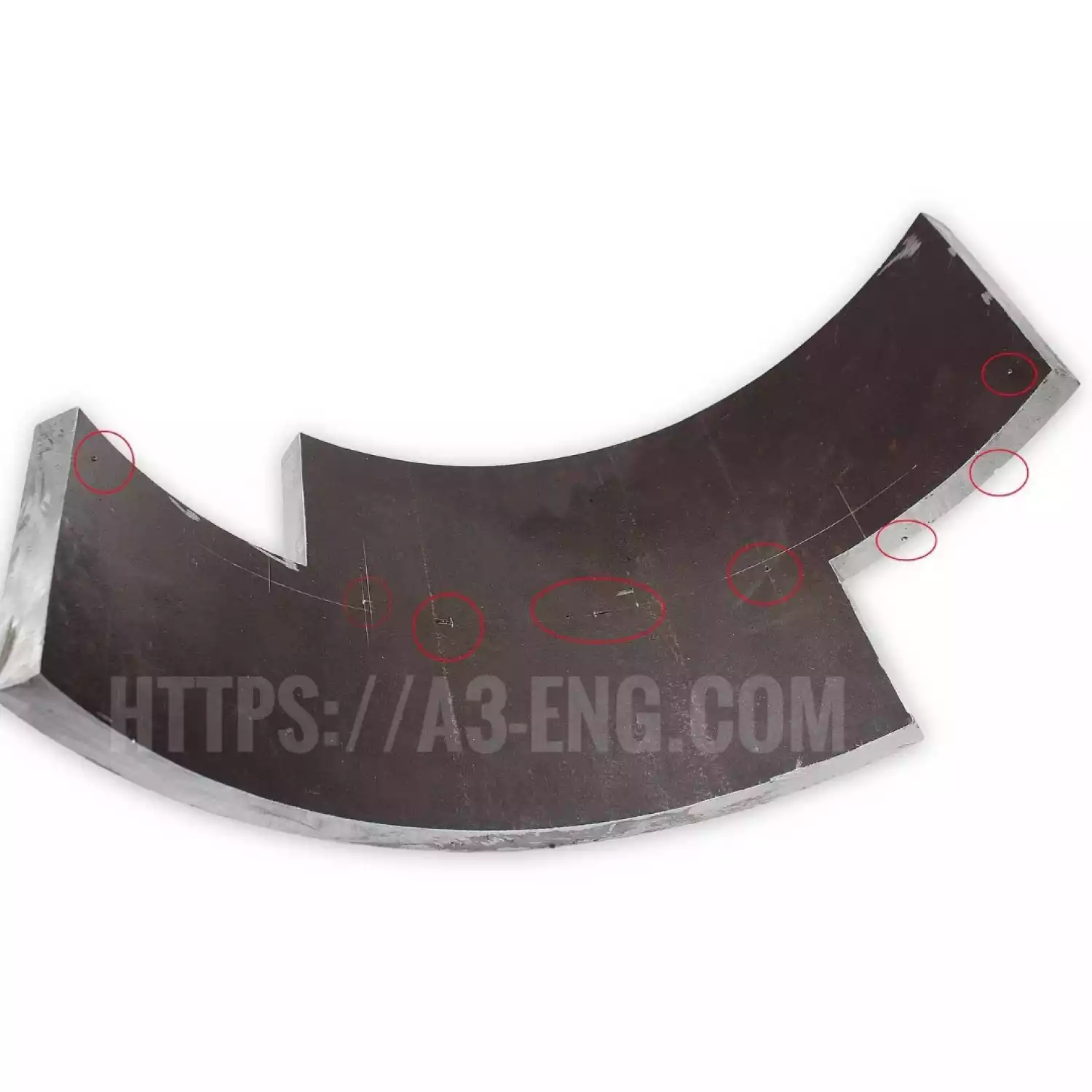

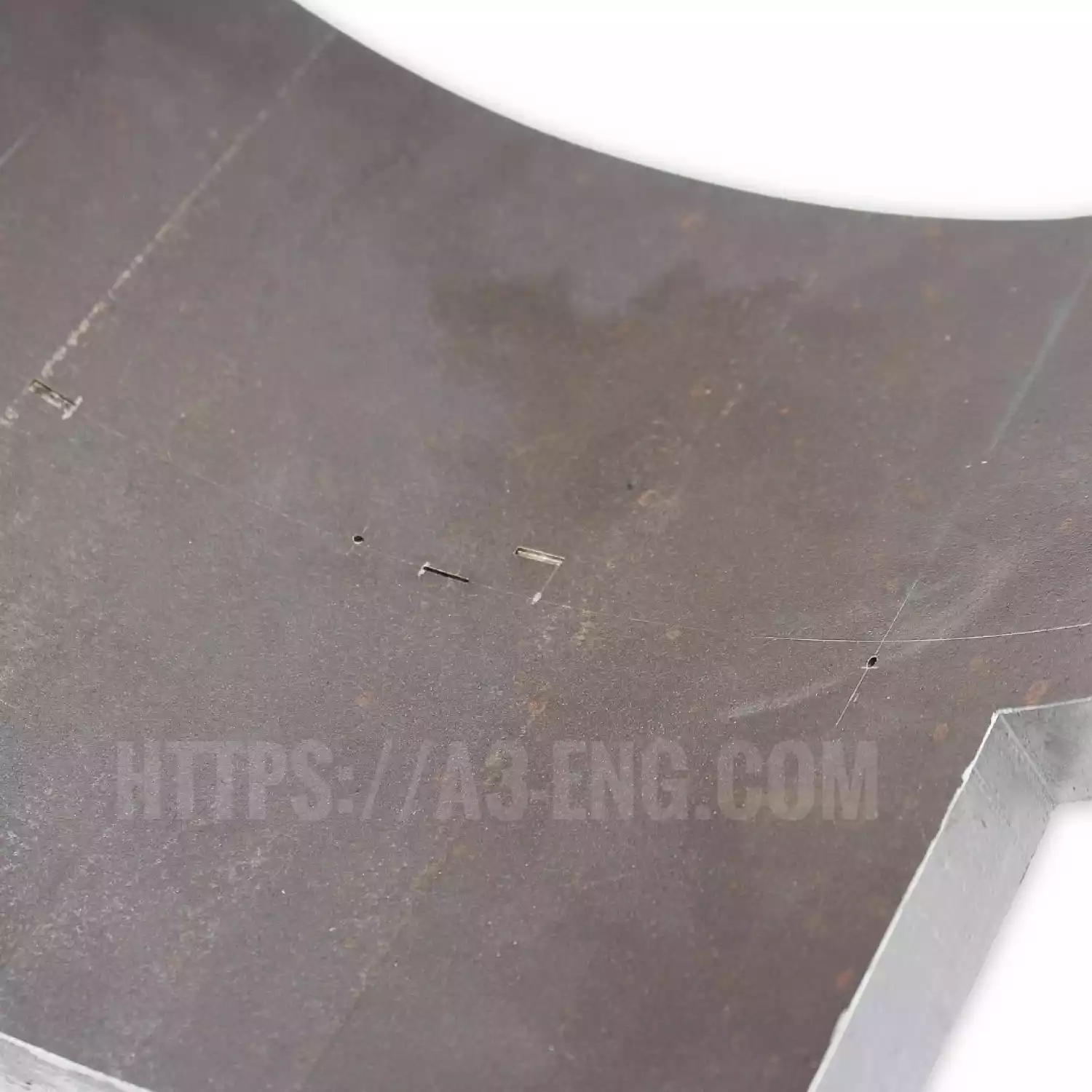

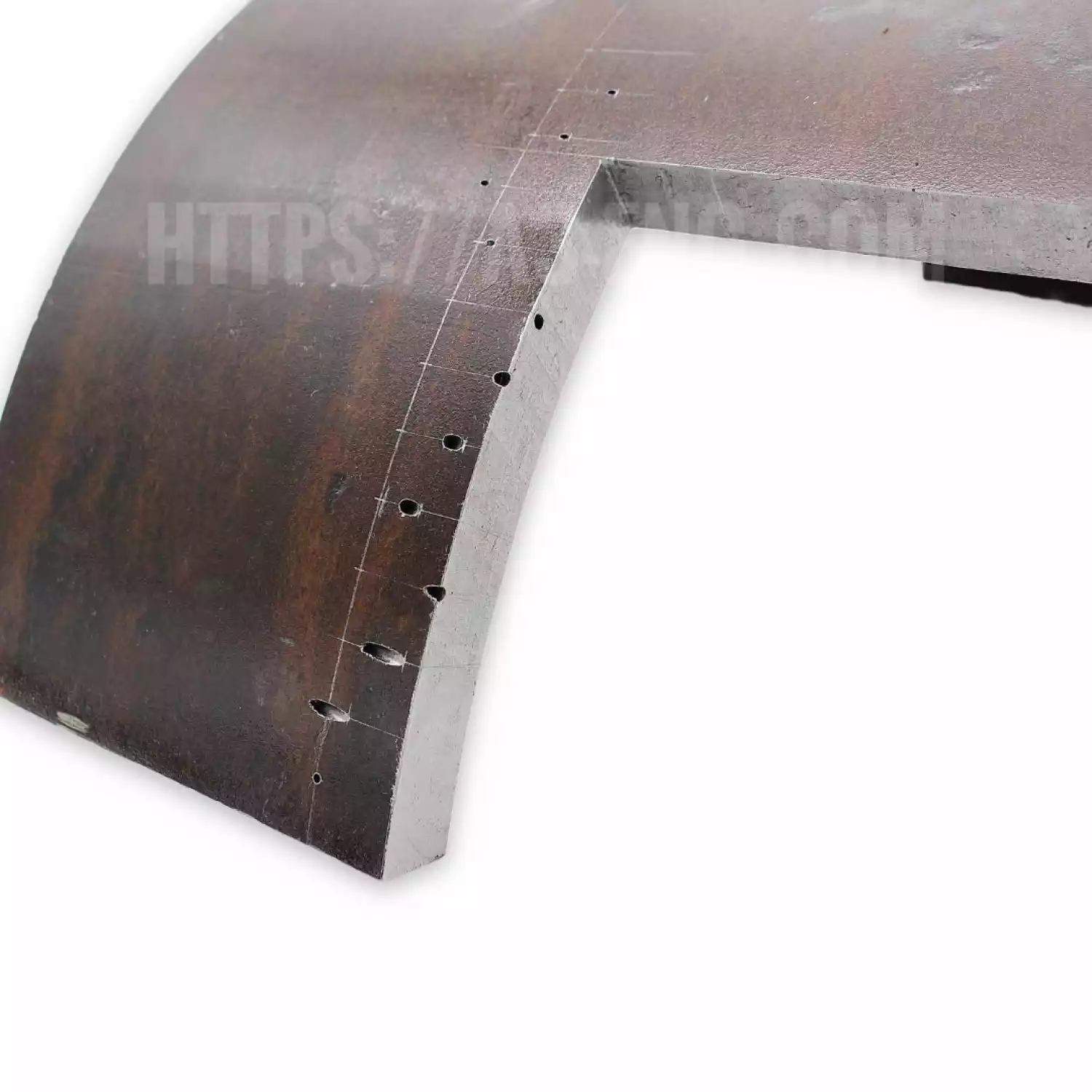

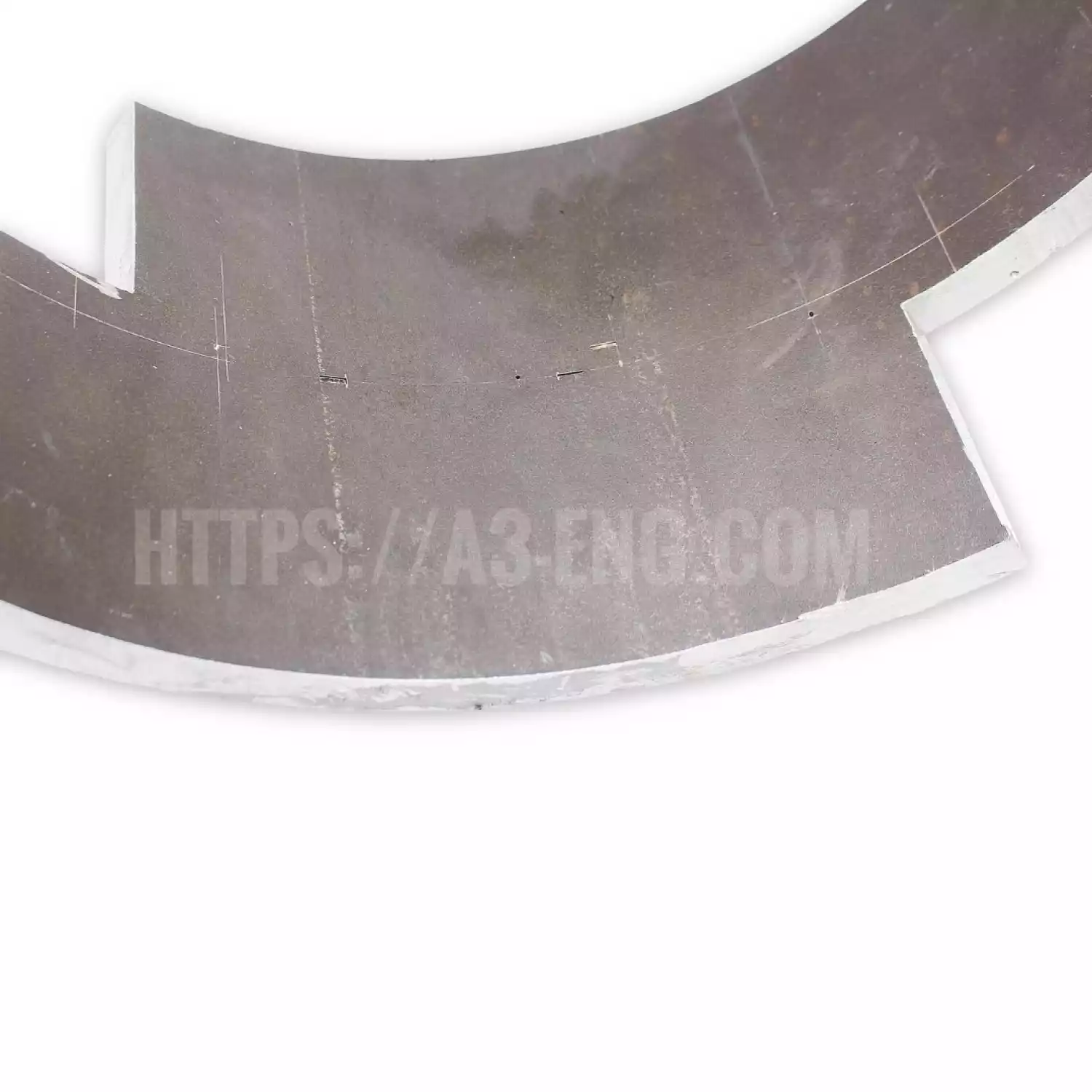

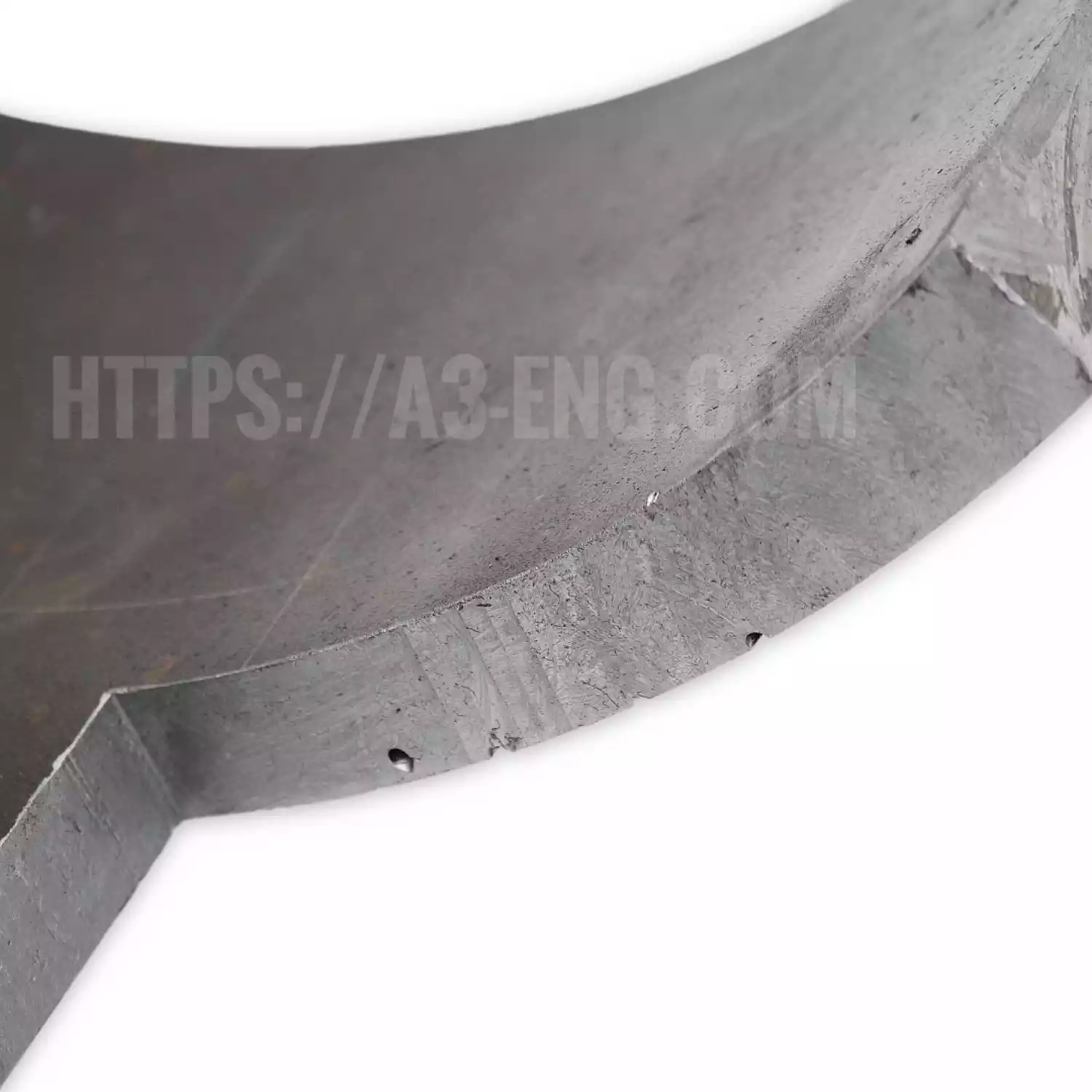

Калибровочный блок, как правило, содержит искусственные дефекты, такие как плоскодонные отверстия, расположенные под различным углом к нормали, сквозные отверстия и прямоугольные пазы. Искусственные дефекты наносятся как при помощи обработки резанием, так и при помощи электроэрозионной обработки. ⠀
После нанесения искусственных отражателей в обязательном порядке проверяются их акустические свойства и происходят замеры их действительных размеров. Последним этапом изготовления является маркировка и вваривание готового блока назад в обечайку трубы, предоставленной Заказчиком. ⠀
|
Диаметр внешней поверхности, мм
|
От 720 до 1420 (±5%) |
|
Толщина стенки, мм
|
От 8 до 40 (±5%) |
|
Количество отражателей, шт
|
от 5 (Количество отражателей согласуется с Заказчиком) |
|
Шероховатость рабочей поверхности, мкм
|
Не хуже Rz40 (±5%) |
|
Диаметр отверстий с плоским дном, мм
|
От 1.2 до 5 (±0.1) |
|
Ширина пазов, мм
|
От 2 до 15 (±0.1) |
|
Глубина пазов, мм
|
От 0.5 до 5 (±0.05) |
|
Отклонение значений линейных размеров блока, мм
|
±0.1 (Габаритные размеры блока согласуются с Заказчиком) |
|
Отклонение значений угловых размеров, град.
|
±0.5 |
