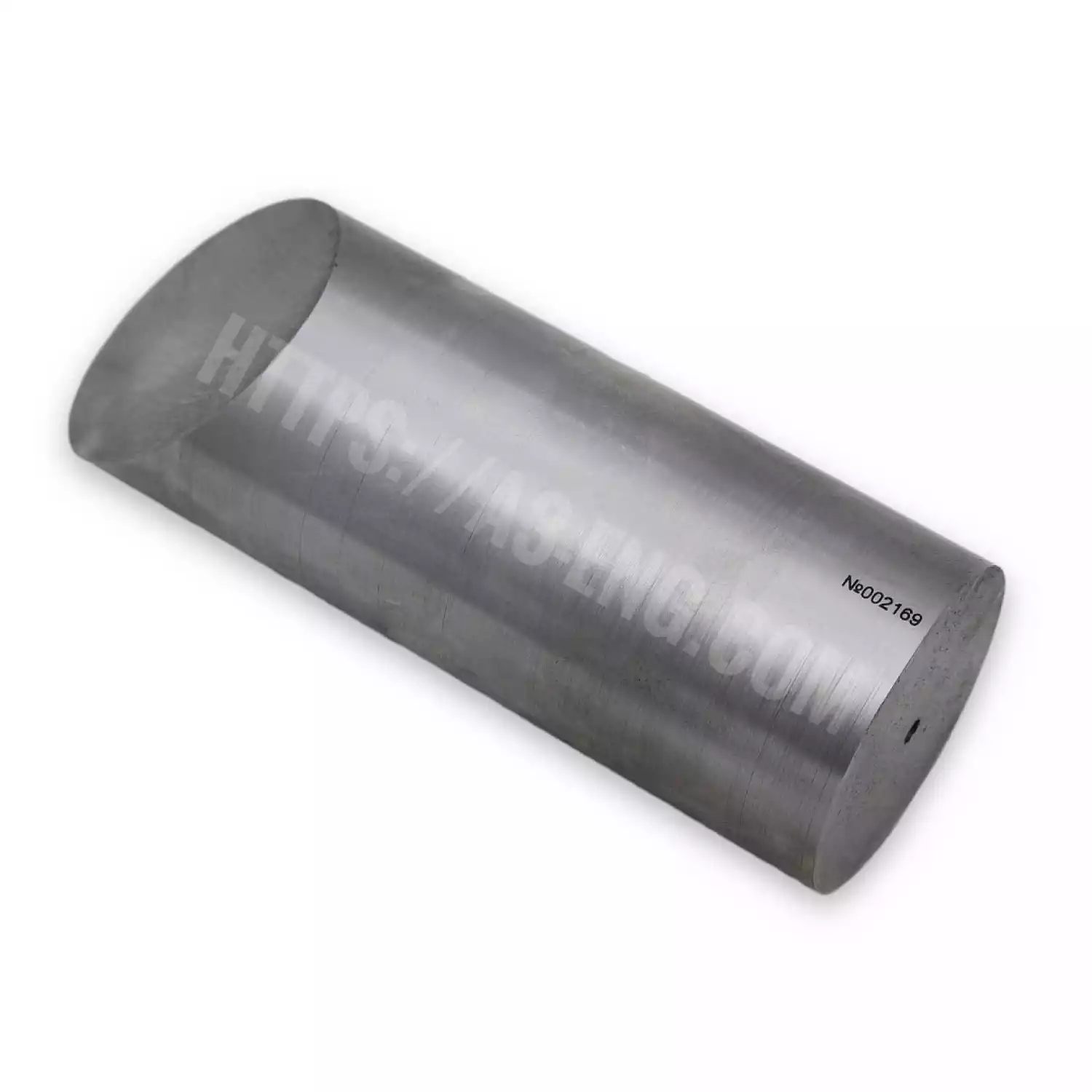

Стандартный образец для контроля сортового проката, поковок и отливок в соответствии с ПНАЭГ-7-014-89.

Артикул: 13562
В избранное Из избранного
Предназначен для настройки чувствительности ультразвукового дефектоскопа при контроле поковок, сортового проката и отливок, изготовленных из легированных и нелегированных сталей и имеющих сечение произвольной формы.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Стандартный образец для контроля сортового проката, поковок и отливок в соответствии с ПНАЭГ-7-014-89.


Предназначен для настройки чувствительности ультразвукового дефектоскопа при контроле поковок, сортового проката и отливок, изготовленных из легированных и нелегированных сталей и имеющих сечение произвольной формы.

Образец предназначен для работы с наклонными ПЭП имеющими углы ввода от 35° до 70°. Наиболее предпочтителен угол ввода 45°. Образец имеет отражатель в виде отверстия с плоским дном расположенный перпендикулярно к направлению акустической оси ультразвукового пучка, используемого ПЭП.

Технические характеристики на примере круглого полого образца:

Наименование

Значение

Допуск

Примечание

Длина, мм

От 50

±0.5



Диаметр, мм

От 15

±5%



Шероховатость Rа рабочих поверхностей образца, не более, мкм

1.25

±5%



Диаметр плоскодонного отверстия, мм

8

+0.05



Глубина залегания отверстия, мм

15.0

±0.5



Угол скоса кромки, град

От 35° до 70°

±15´

В зависимости от используемого ПЭП
