Стандартные образцы (СОП) с нахлесточным сварным швом

В наличии
Артикул: 19046
А3 Инжиниринг

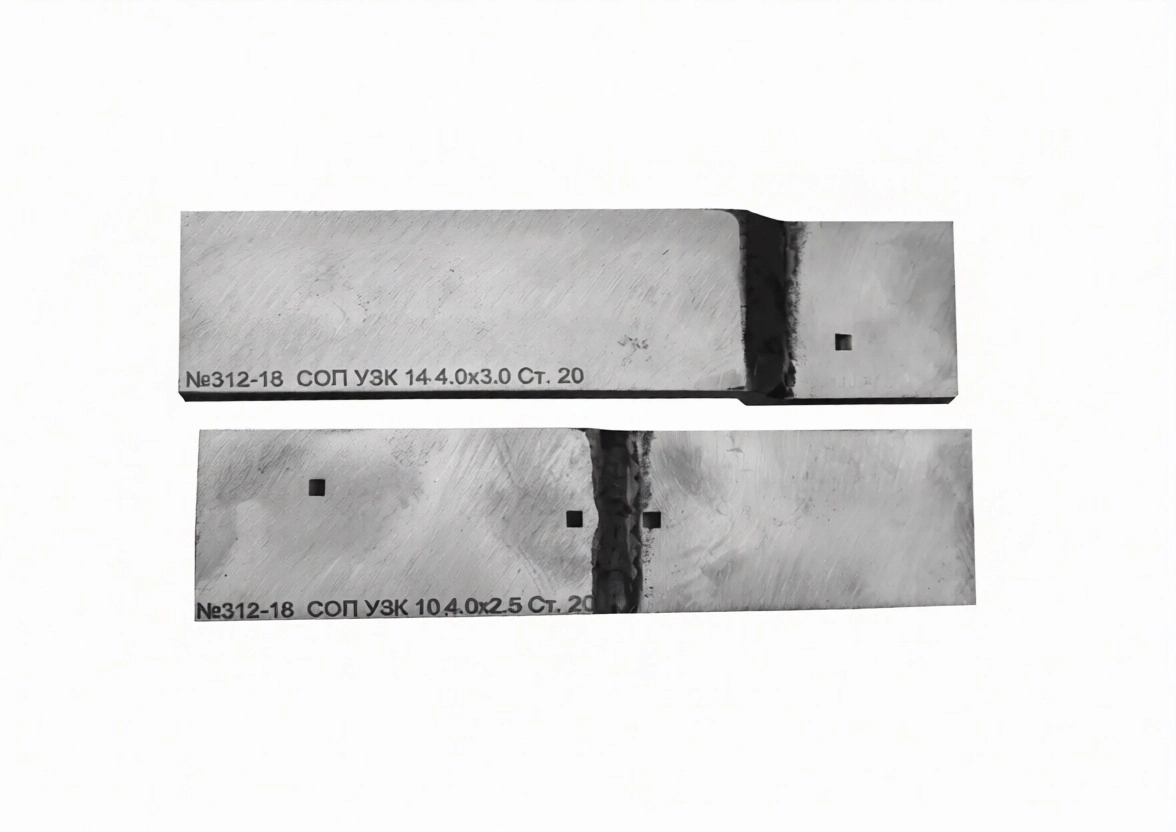

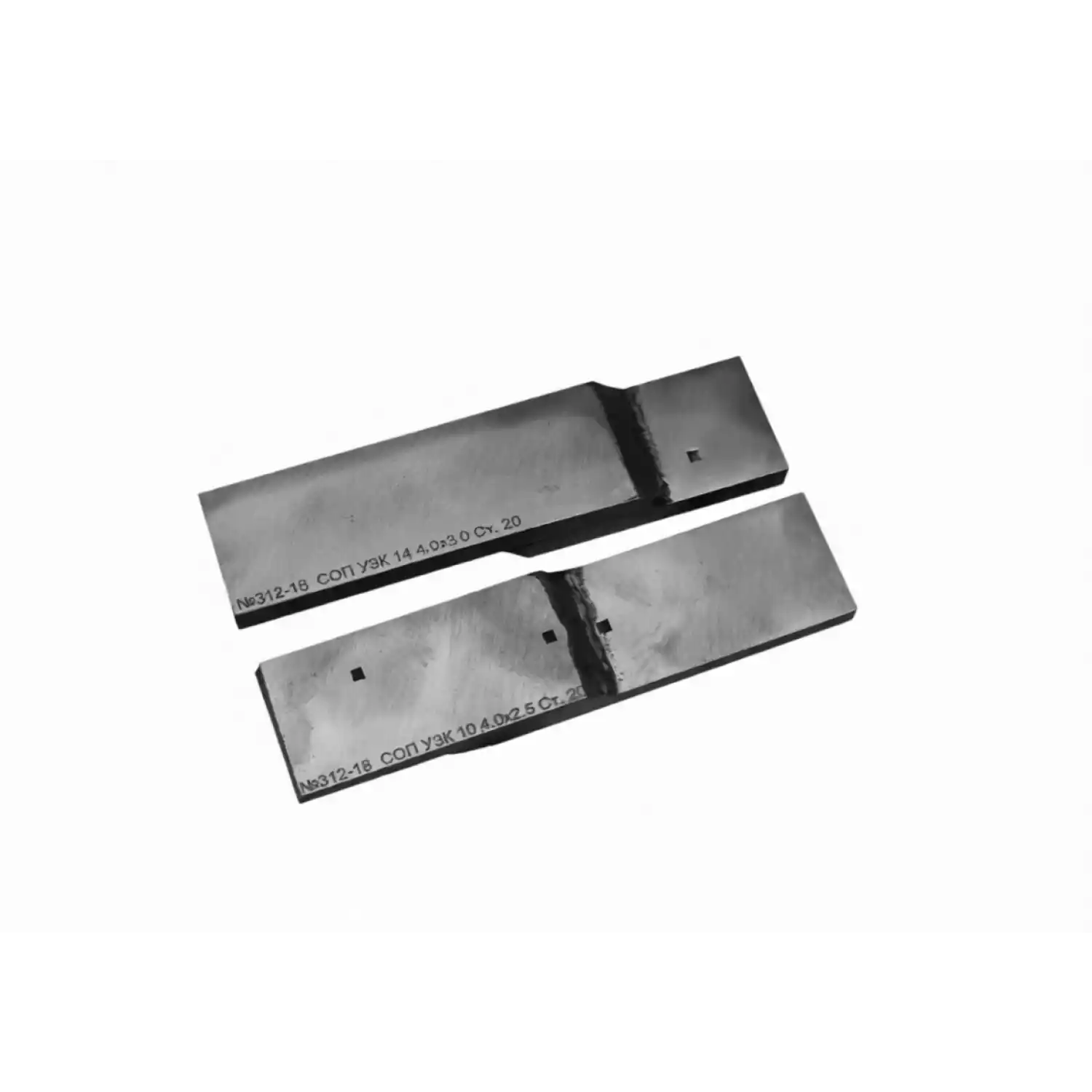

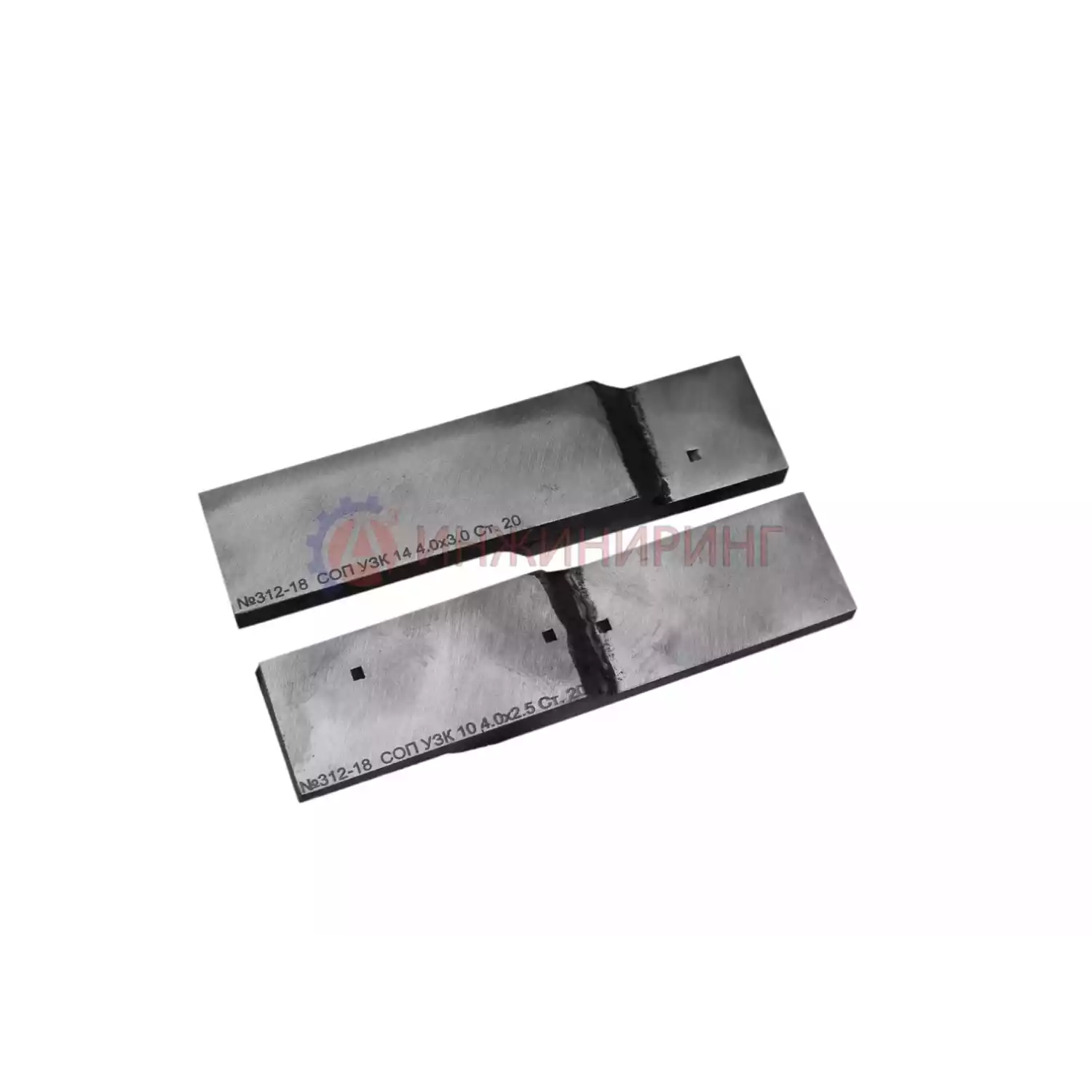

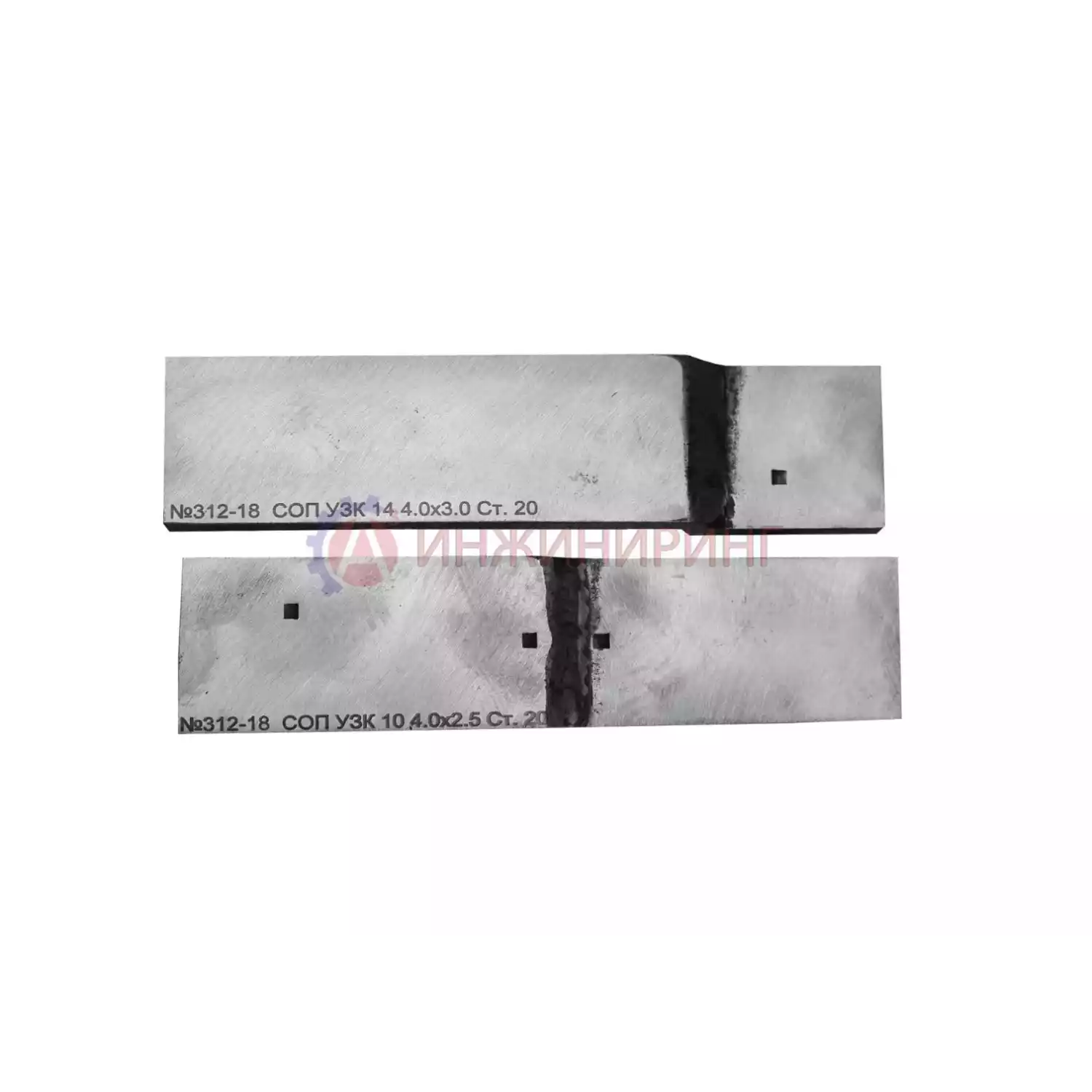

Плоские стандартные образцы (СОП) с нахлесточным сварным швом и с отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.
В наличии
11 500
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартные образцы (СОП) с нахлесточным сварным швом

Назначение

Плоские стандартные образцы (СОП) с нахлесточным сварным швом и с отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Основные технические характеристики

  1. Стандартный образец (СОП) выполняется из заготовки, содержащей нахлесточный сварной шов, соответствующий требованиям РД-25.160.10-КТН-016-15
  2. Стандартный образец (СОП) может иметь несколько отражателей типа «зарубка» имеющих разную площадь, часть из которых выполняется в околошовной зоне;
  3. Геометрические размеры стандартных образцов (СОП) и отражателей типа «зарубка» определяются РД-25.160.10-КТН-016-15;
  4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. стандартный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  5. Стандартный образец (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов.
  6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами  СОП (НО) для настройки чувствительности с любым видом ультразвуковых отражателей, независимо от НТД, предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП с отражателями типа "зарубка" отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале плоских СОП со сварным швом естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.



Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)


Стандартные и настроечные образцы (меры) можно купить с доставкой курьерской службой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Самара, Саратов, Тюмень. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Характеристики Стандартные образцы (СОП) с нахлесточным сварным швом

Длина, мм
от 100
Ширина, мм
от 50
Количество зарубок на образце, шт
не менее 2, возможно нанесение большего количества зарубок по желанию Заказчика
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
5
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
