Мера НО-037 предназначена для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов (ИД).
Применяется для проведения поверки, калибровки и настройки вихретоковых дефектоскопов.

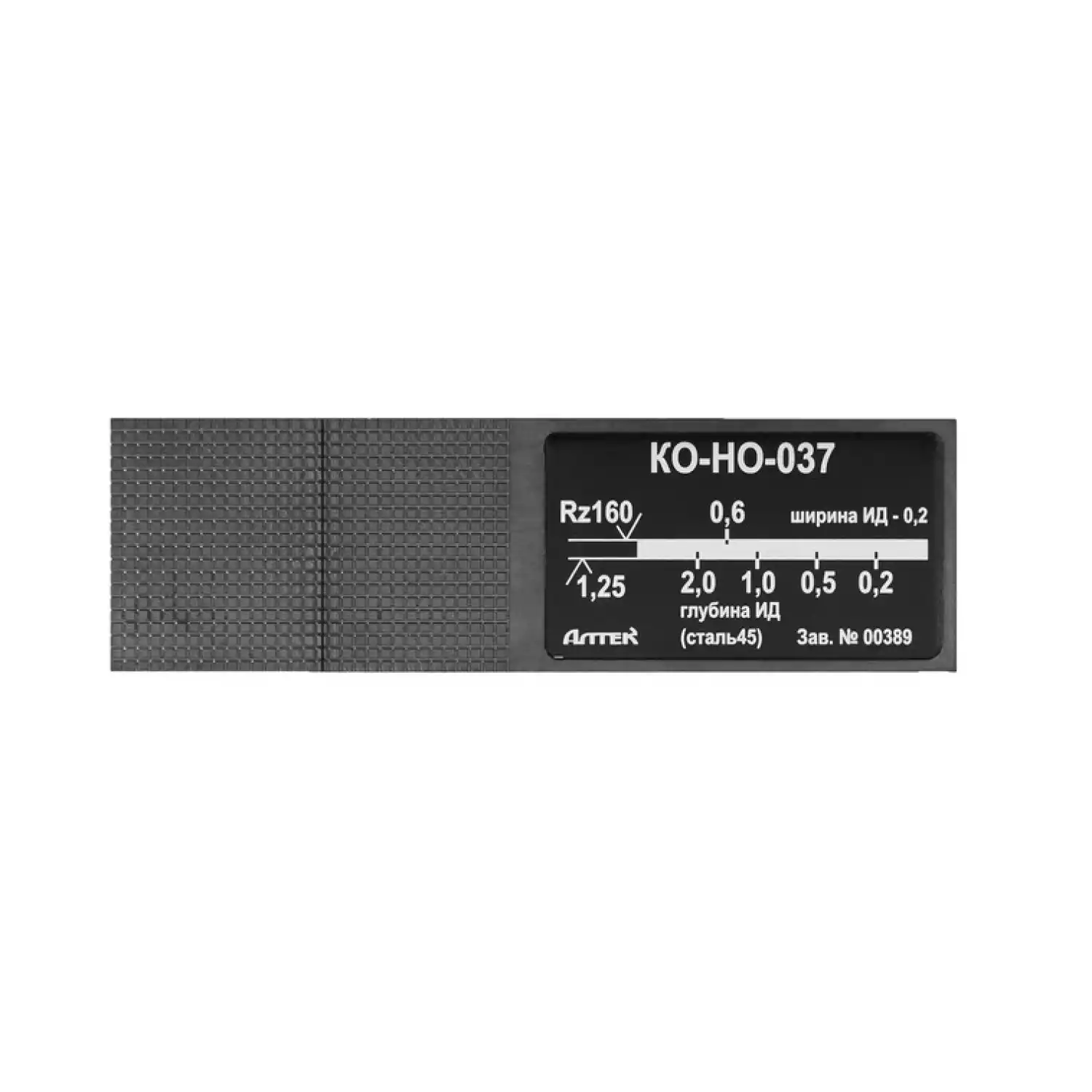

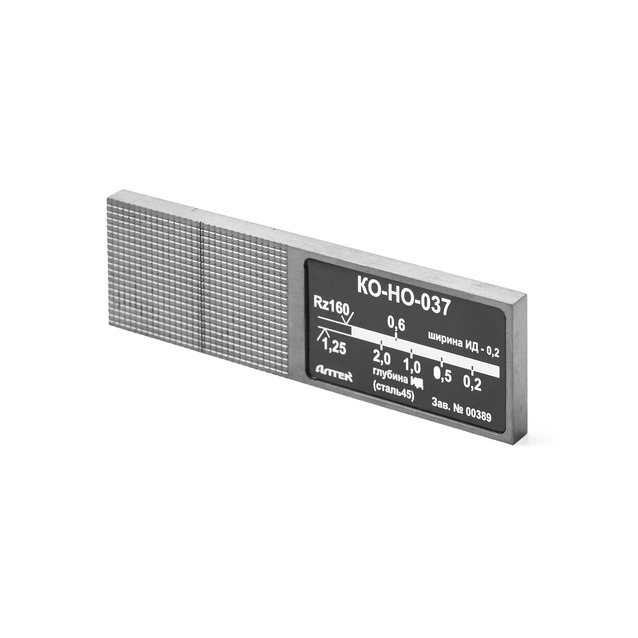

Мера изготовлена из стали 45. Дефекты нанесены на две рабочие поверхности изделия:
Рабочая поверхность № 1: один дефект (ИД5);

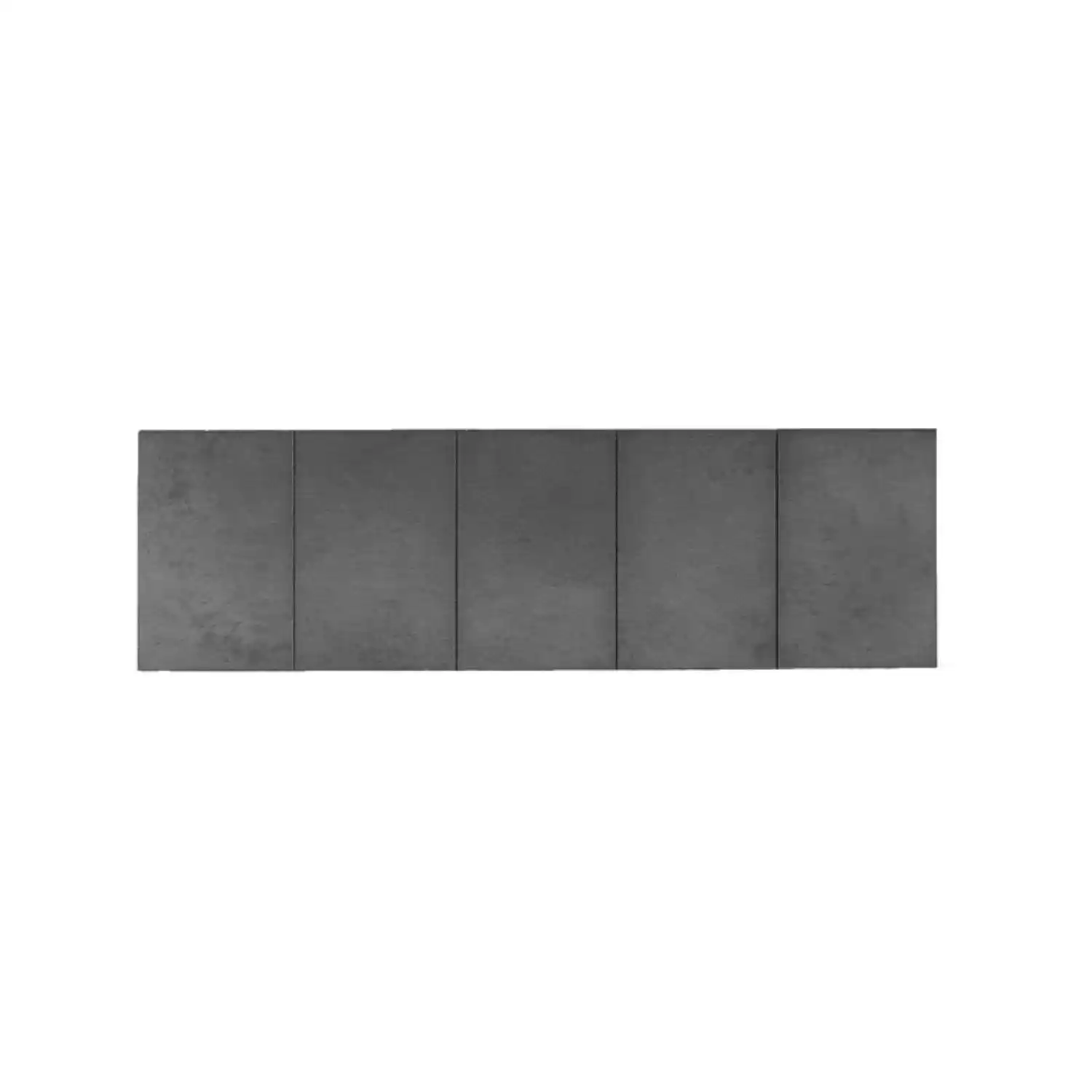

Рабочая поверхность № 2: четыре дефекта (ИД1, ИД2, ИД3, ИД4).
Регистрационный номер системы СИ 59759-15
| Параметр | Значение |
|---|---|
| Номинальная ширина искусственных дефектов | 0,2 ± 0,1 мм |
| Глубина ИД1 | 2 ± 0,1 мм |
| Глубина ИД2 | 1 ± 0,1 мм |
| Глубина ИД3 | 0,5 +0,05 мм |
| Глубина ИД4 | 0,2 +0,05 мм |
| Глубина ИД5 | 0,6 +0,1 мм |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД | ±0,025 мм (диапазон 0–0,55 мм); ±0,05 мм (диапазон 0,55–3,0 мм) |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины ИД | ±0,025 мм |
| Номинальное расстояние между ИД и до кромки меры | 20 ± 2 мм |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния | ±0,5 мм |
| Шероховатость рабочей поверхности № 1 (Ra) | не более 1,25 мкм |
| Номинальная шероховатость рабочей поверхности № 2 (Rz) | 160 ± 40 мкм |
|
Материал
|
Сталь 45 |
|
Номинальная ширина меры
|
30 ± 2 мм |
|
Номинальная толщина меры
|
6 ± 1 мм |
|
Длина меры
|
не более 105 мм |
|
Масса
|
не более 0,15 кг |
|
Температура эксплуатации
|
от 0 до +40°C |
|
Относительная влажность воздуха
|
не более 80% |
