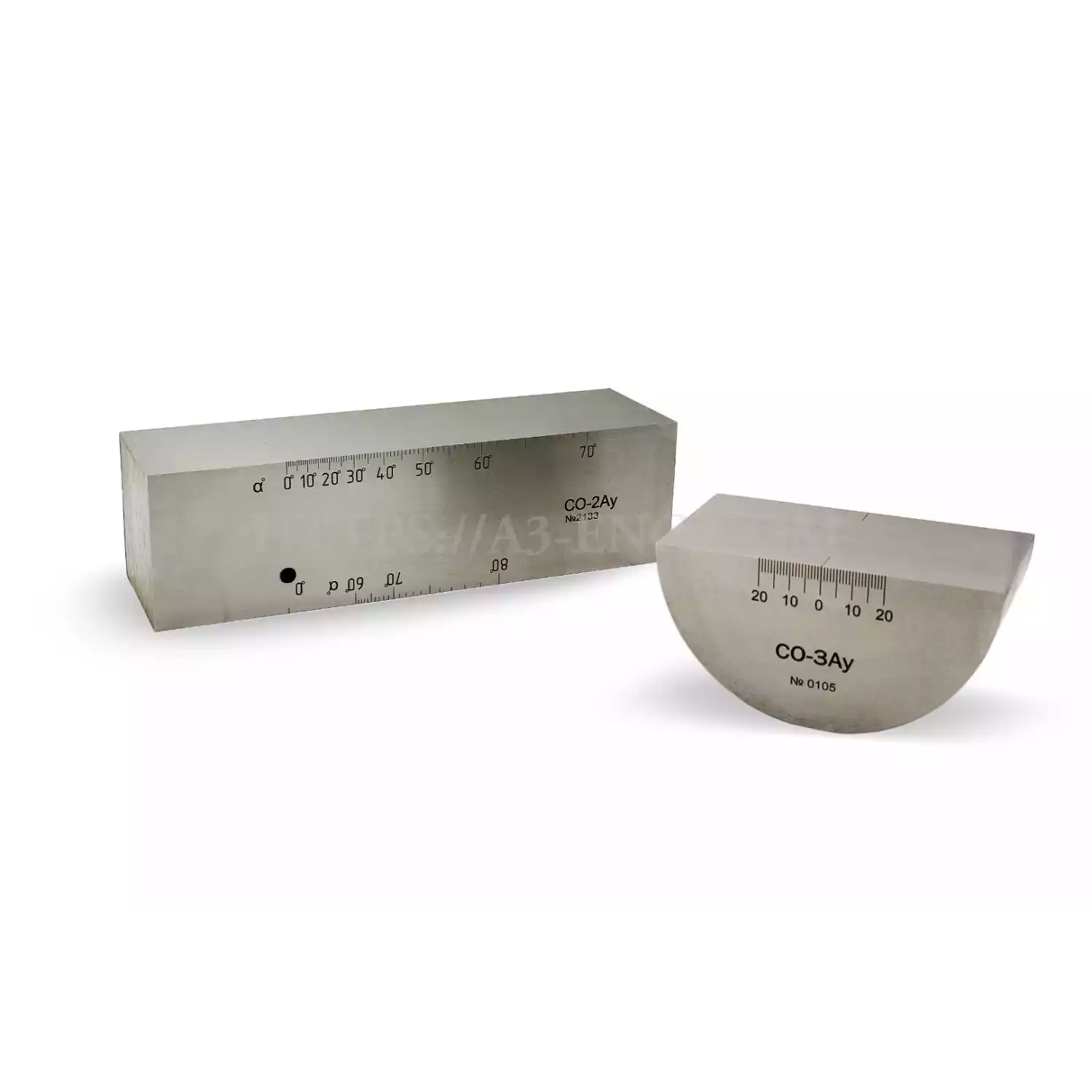

В комплект входят два образца НО-СО-2Ау и НО-СО-3Ау. По своему назначению и выполняемым функциям настроечные образцы полностью соответствует описанию в ГОСТ Р 55724-2013. Данные образцы изготавливаются только из материала, предоставленного Заказчиком.
Образец НО-СО-2Ау применяют для определения угла ввода и настройки развертки ультразвукового дефектоскопа.

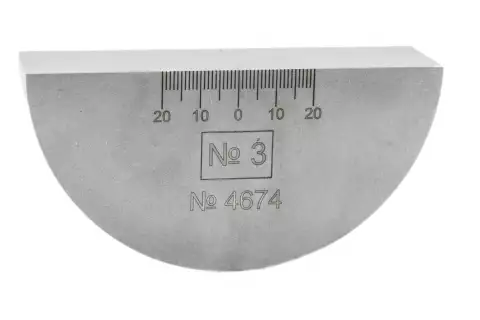

Образец НО-СО-3Ау применяют для определения точки выхода центрального луча и стрелы ПЭП. Ширина обоих образцов составляет не менее 60 мм, остальные размеры идентичны мерам СО-2 и СО-3 из ГОСТ Р 55724-2013. Также возможно изготовление НО-СО-2Ау и НО-СО-3Ау с криволинейными рабочими поверхностями для работы с притертыми ПЭП.
Поставляется с метрологической аттестацией.
Технические характеристики НО-СО-2Ау:
|
Наименование |
Значение |
Допуск |
Примечание |
|
Длина, мм |
210 |
±0.1 |
|
|
Ширина, мм |
60 |
±1.0 |
|
|
Высота, мм |
59 |
-0.3 |
|
|
Шероховатость Rа рабочих поверхностей образца, не более, мкм |
1.25 |
±5% |
|
|
Искусственный дефект ИД1, диаметр, мм |
6.0 |
+0.03 |
|
|
Искусственный дефект ИД2, диаметр, мм |
2.0 |
+0.25 |
|
|
Искусственный дефект ИД3, диаметр, мм |
2.0 |
|
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм |
44 |
±0.3 |
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм |
8 |
|
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД3, мм |
3 |
|
|
|
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм |
|
±0.1 |
|
|
Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм |
25.98 |
±0.15 |
|
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм (α - значение угла ввода, соответствующее данной риске, °) |
44·tgα
|
±0,2 |
для шкалы 1 вдоль рабочей поверхности 1 меры |
|
15·(tgα - tg60°) |
для шкалы 2 вдоль рабочей поверхности 2 меры |
Технические характеристики НО-СО-3Ау:
|
Наименование |
Значение |
Допуск |
Примечание |
|
Длина(диаметр), мм |
110 |
±0.1 |
|
|
Ширина, мм |
60 |
±1.0 |
|
|
Высота, мм |
55 |
-0.2 |
|
|
Смещение нулевой риски от оси симметрии образца по рабочей поверхности образца, мм |
|
±0.1 |
|
|
Положение и допустимое отклонение рисок относительно нулевой риски по рабочей поверхности образца, мм |
L |
±0.15 |
L – номинальное значение на шкале, мм |
|
Шероховатость Rа рабочих поверхностей образца, не более, мкм |
1.25 |
±5% |
|
