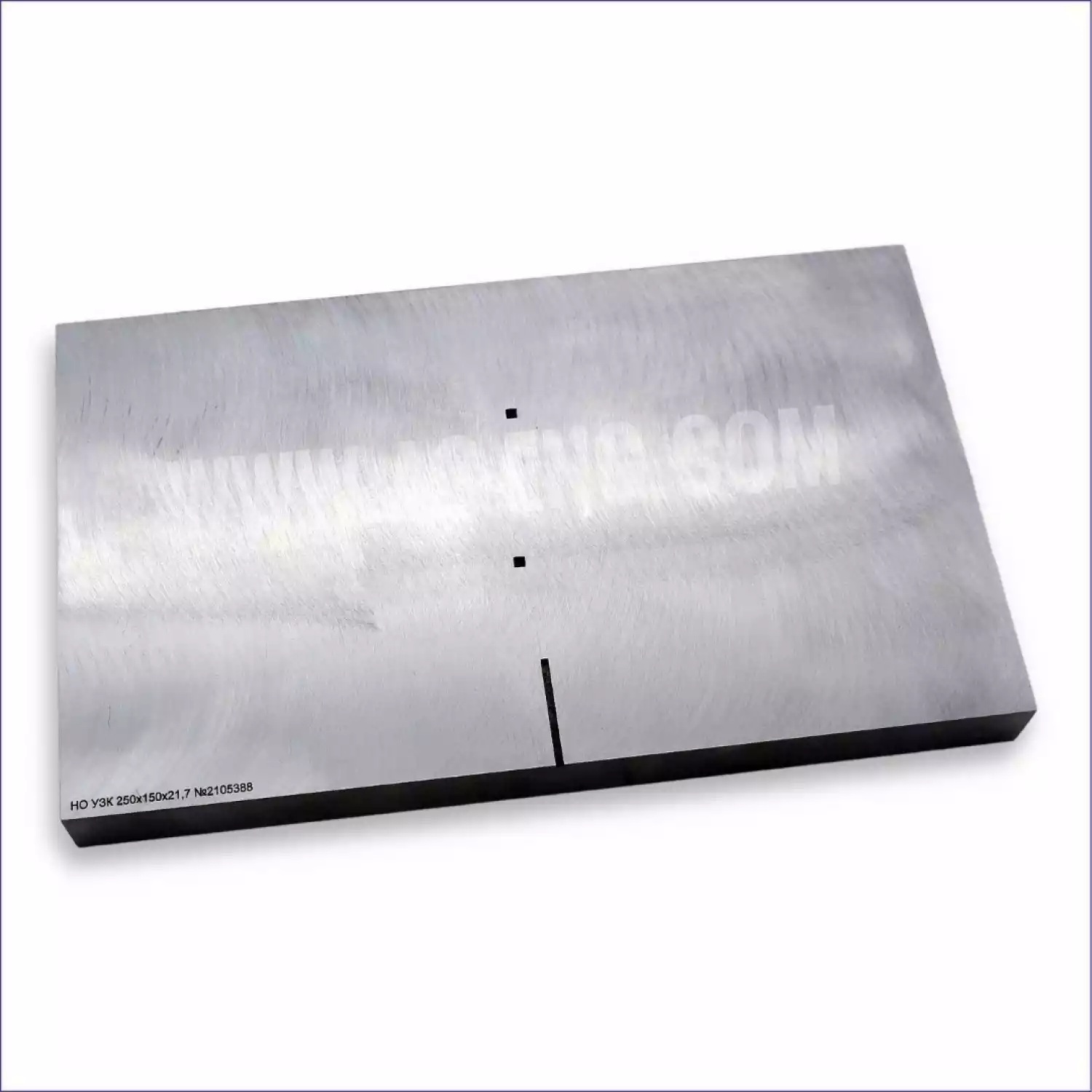

Образец для настройки чувствительности при механизированном ультразвуковом контроле Time of Flight Diffraction (ToFD) методом.

Цена: по запросу

Артикул: 13559

Производитель:

Образец предназначен для настройки чувствительности при механизированном ультразвуковом контроле Time of Flight Diffraction (ToFD) методом.

Основные технические характеристики

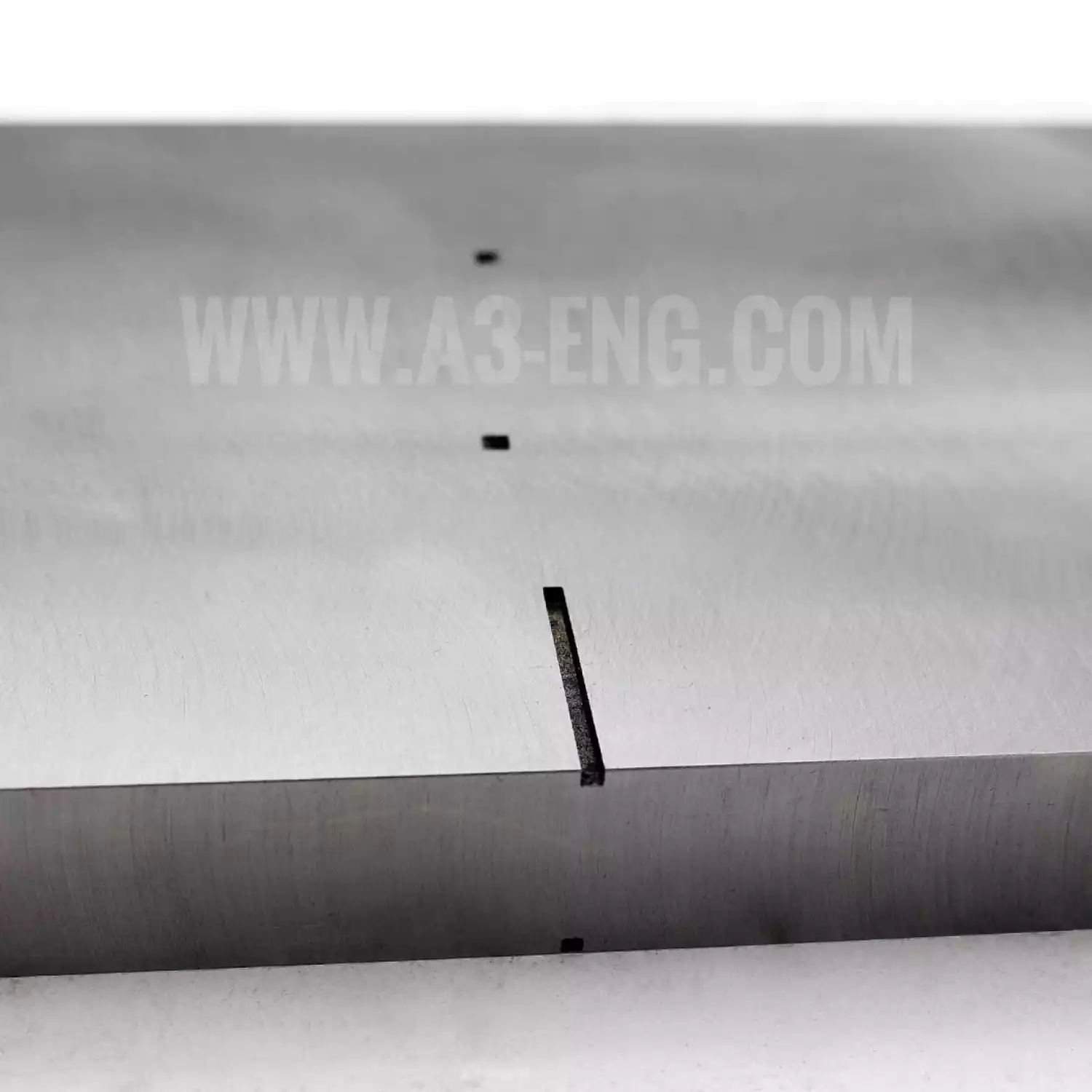

1. Стандартный образец (СОП) имеет искусственные дефекты в виде зарубок, отражателей типа боковое цилиндрическое отверстие "БЦО" и пазов.
2. Геометрические размеры стандартных образцов (СОП) и всех отражателей определяются Заказчиком;
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
4. Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
5. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов.

К производимым нами СОП (НО) независимо от НТД предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. СОП отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
• отсутствие в материале СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Гарантийный срок эксплуатации: 2 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)
