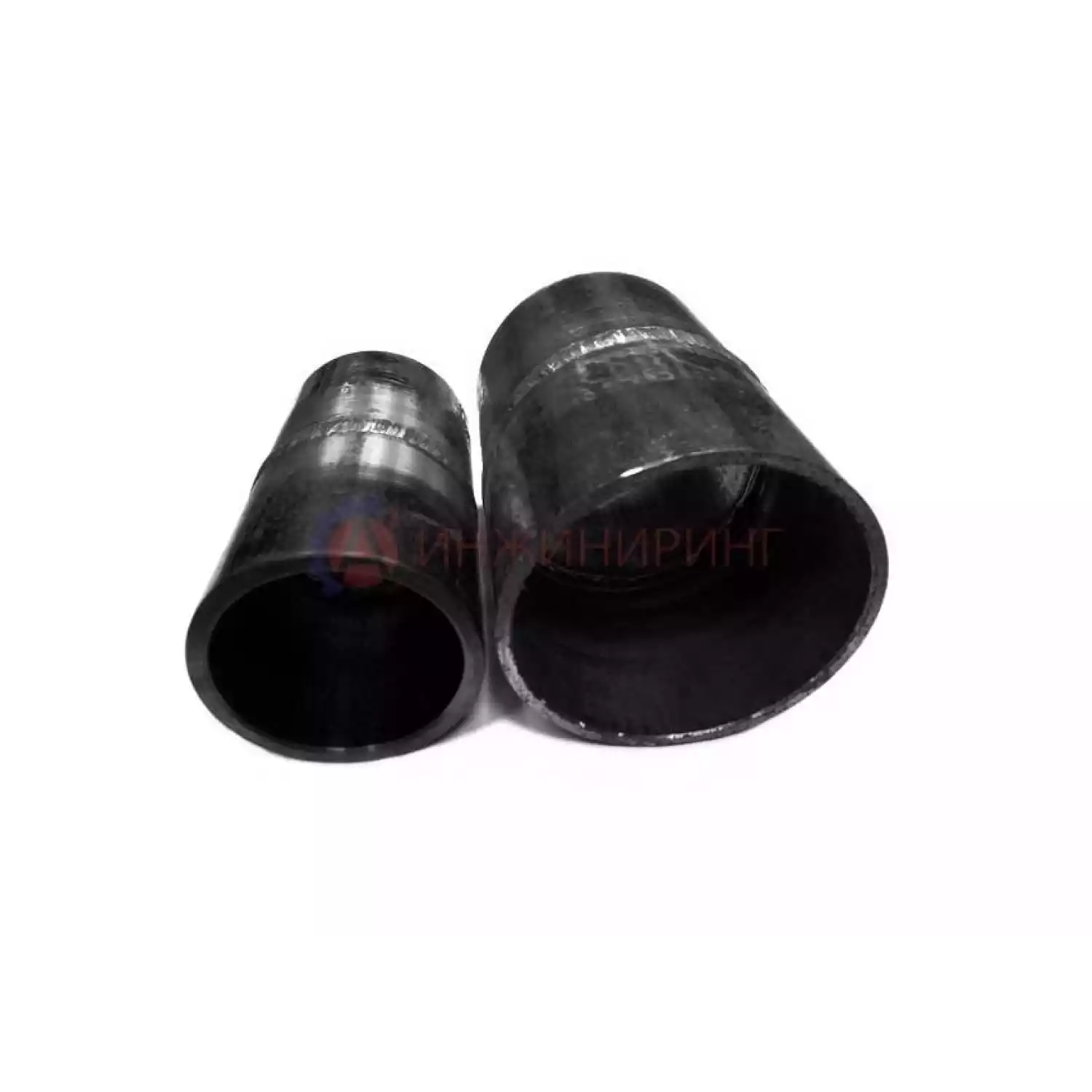

Стандартные образцы (СОП) трубные со сварным швом

В наличии
Артикул: 19052
А3 Инжиниринг
Трубные стандартные образцы (СОП) со стыковым сварным швом с отражателями типа «плоскодонное отверстие» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.
В наличии
9 990
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартные образцы (СОП) трубные со сварным швом

Назначение

Трубные стандартные образцы (СОП) со стыковым сварным швом с отражателями типа «плоскодонное отверстие» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Основные технические характеристики

  1. Стандартный образец (СОП) выполняется из заготовки, содержащей стыковой сварной шов, соответствующий требованиям РД-25.160.10-КТН-016-15
  2. Стандартный образец (СОП) имеет несколько отражателей типа «плоскодонное отверстие», имеющих разную глубину залегания и диаметр, часть из которых выполняется в околошовной зоне и один отражатель типа «боковое цилиндрическое отверстие» расположенный непосредственно в зоне сварки;
  3. Геометрические размеры стандартных образцов (СОП), отражателей типа «плоскодонное отверстие» и отражателей типа «боковое цилиндрическое отверстие» соответствуют требованиям РД-25.160.10-КТН-016-15;
  4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
  5. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов.
  6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами СОП для настройки чувствительности с любым видом ультразвуковых отражателей, независимо от НТД, предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Трубные СОП с отражателями типа "боковое цилиндрическое отверстие" и «плоскодонное отверстие» отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

4. Если диаметр образца превышает 273 мм и толщина превышает 24 мм

5. Если диаметр образца превышает 400 мм и толщина превышает 35 мм

6. Если потребуется нанесение доплнительных искусственных дефектов на образец, например плоскодонных отверстий - тогда цена и сроки поставки обсуждаются в индивидуальном порядке и зависит от сложности образца

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)


Стандартные и настроечные образцы (СОП) можно купить с доставкой курьерской службой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Самара, Саратов, Тюмень. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Характеристики Стандартные образцы (СОП) трубные со сварным швом

Длина, мм
от 100
Ширина, мм
от 32
Количество дефектов, шт
не менее 2
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
10
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
