Плоские СОП (НО) с отражателем типа зарубка

В наличии
Артикул: 19051
А3 Инжиниринг
Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
В наличии
Модификации:
3 100
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

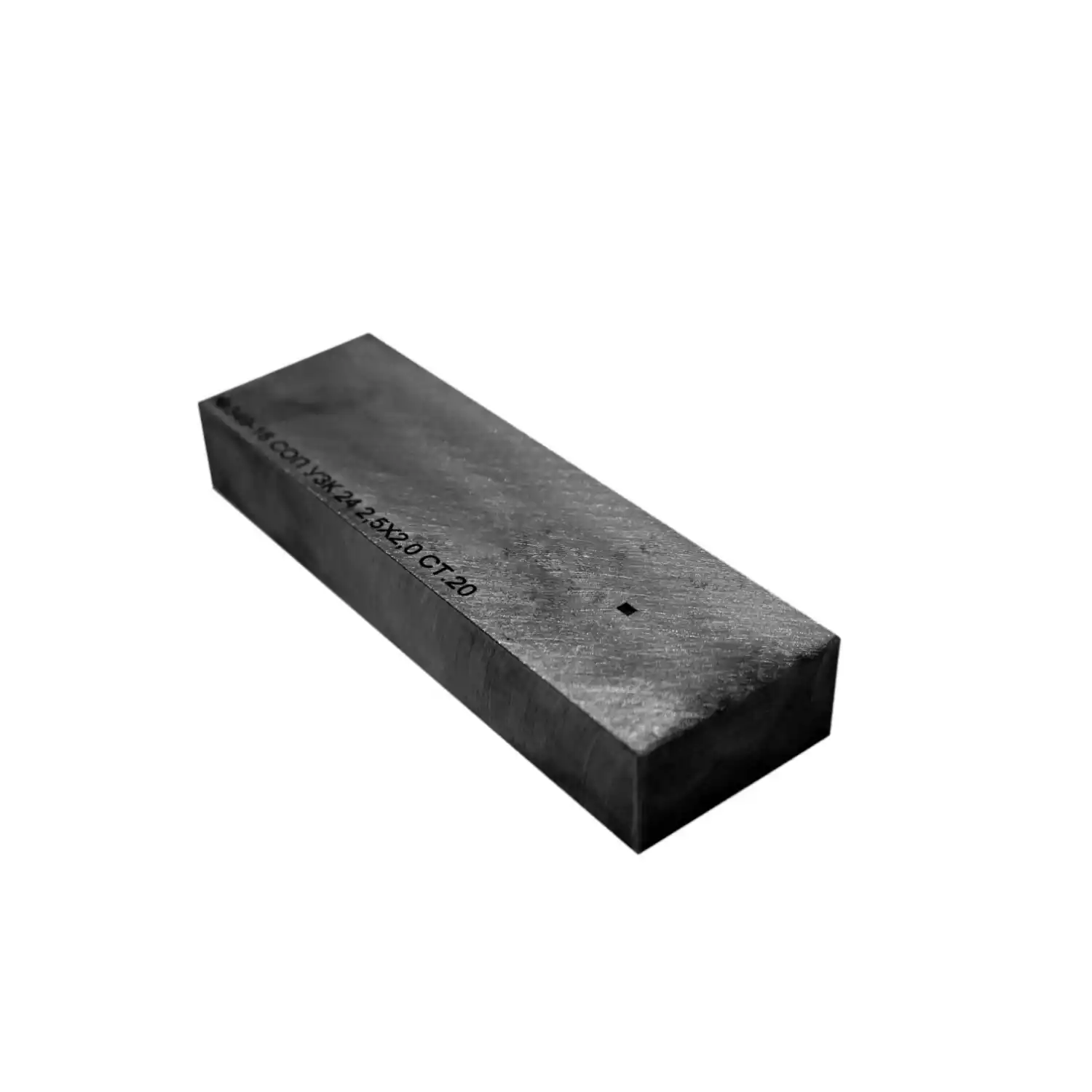

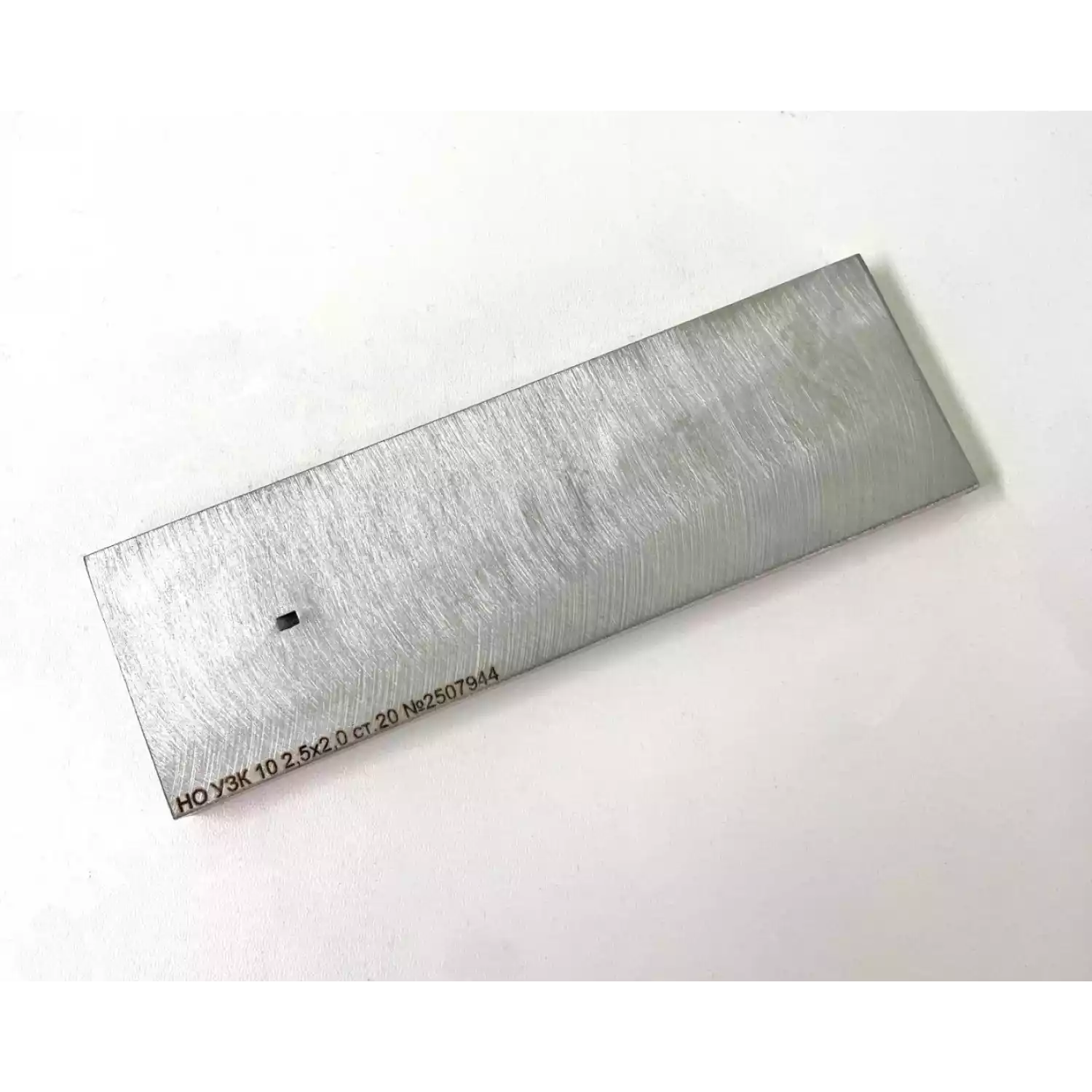

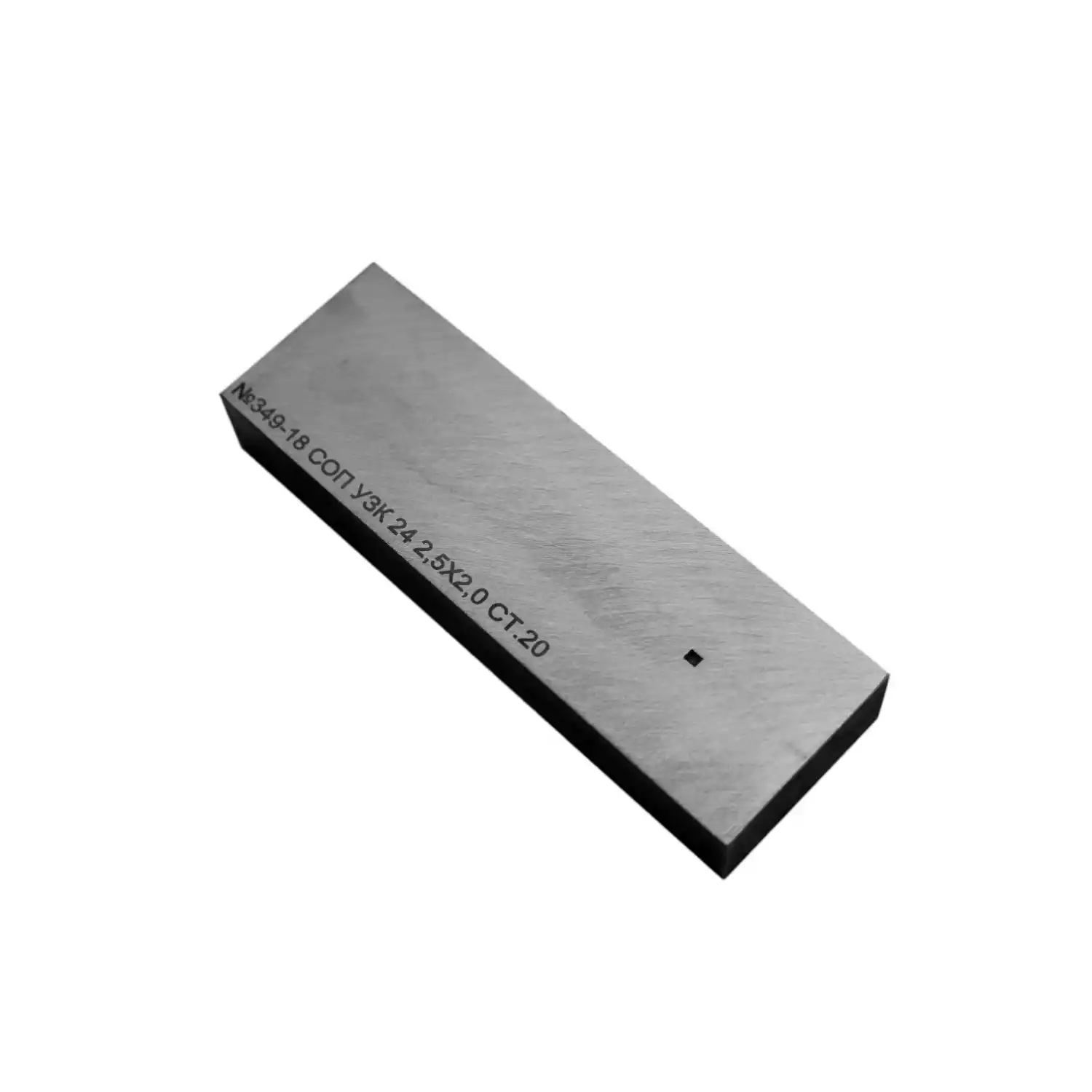

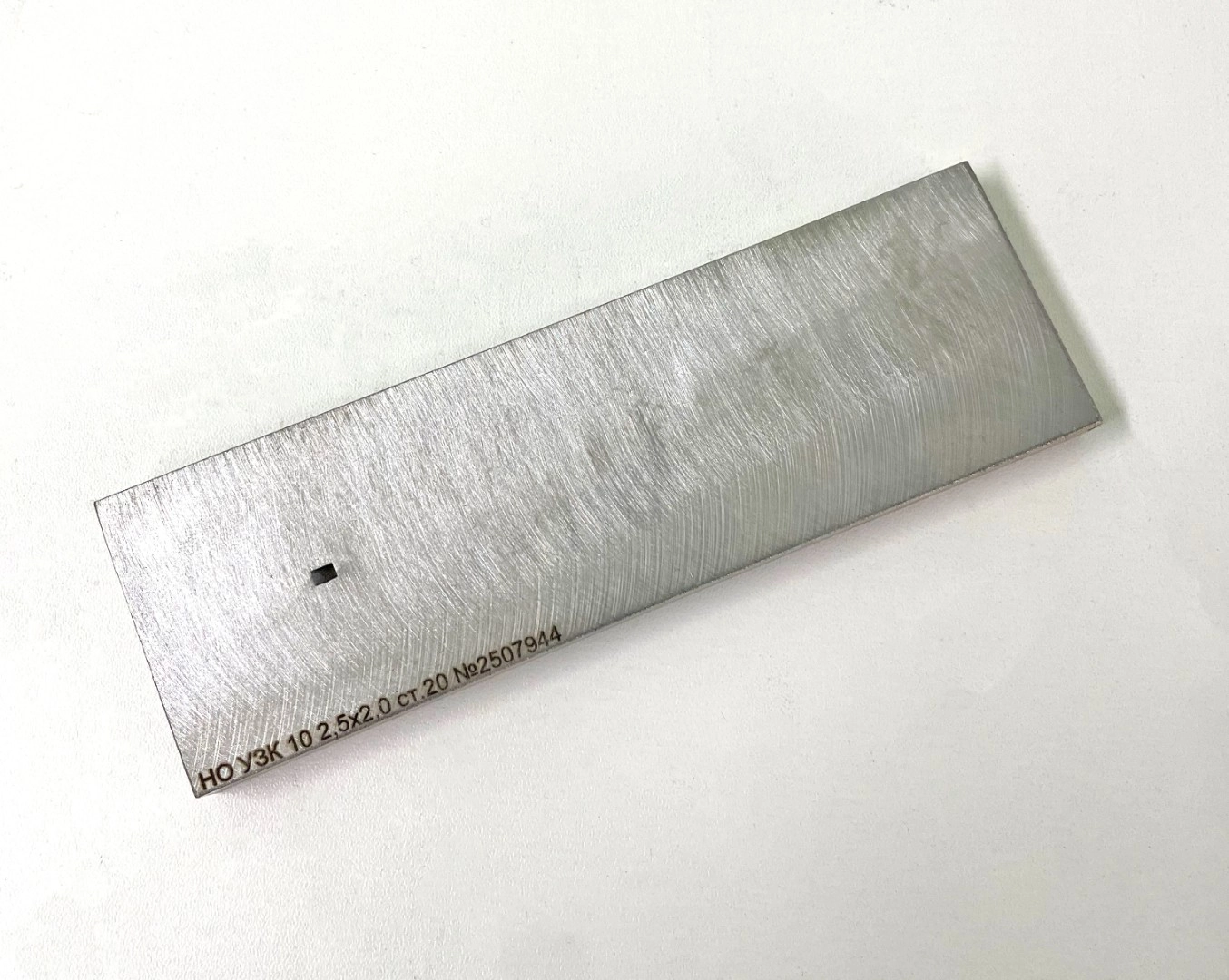

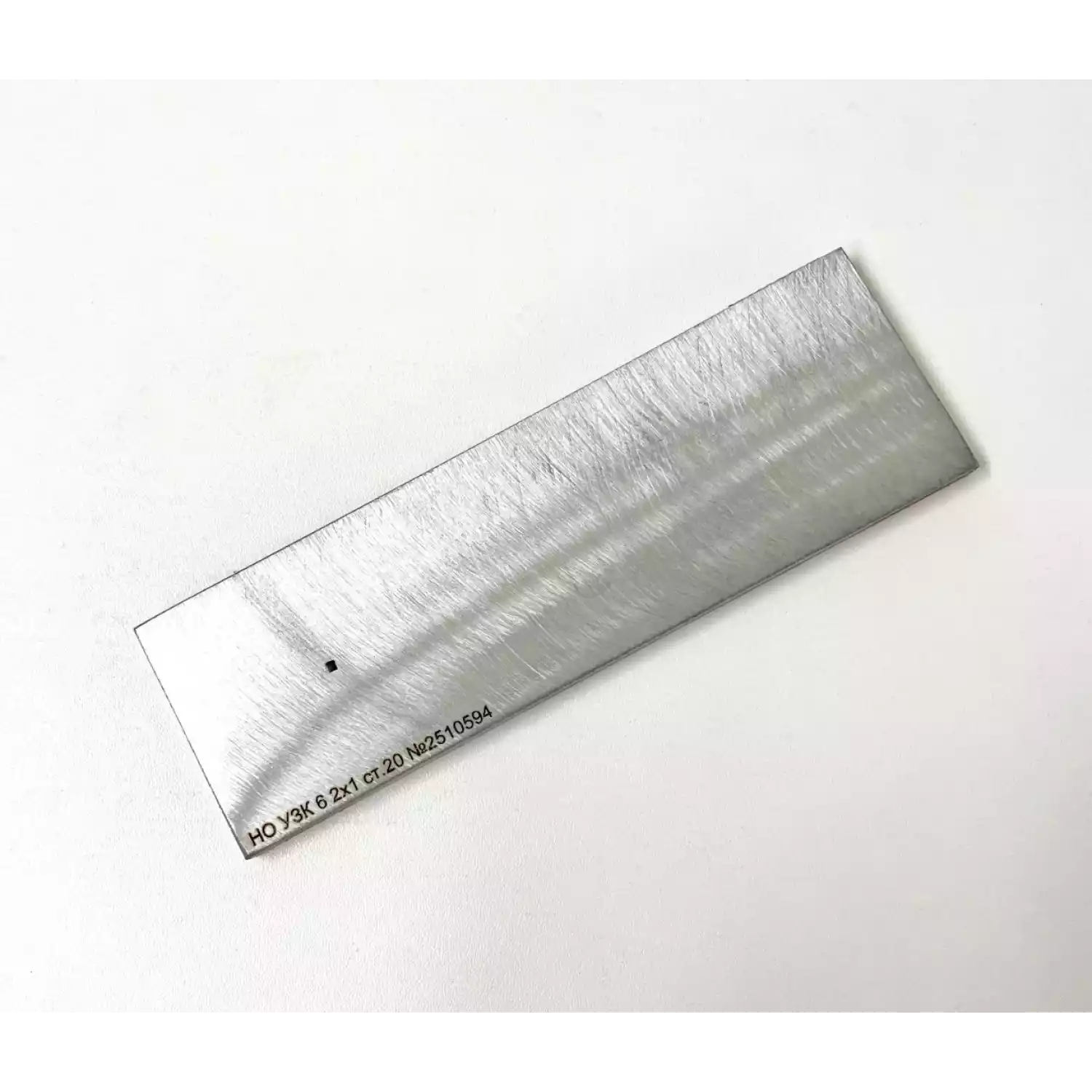

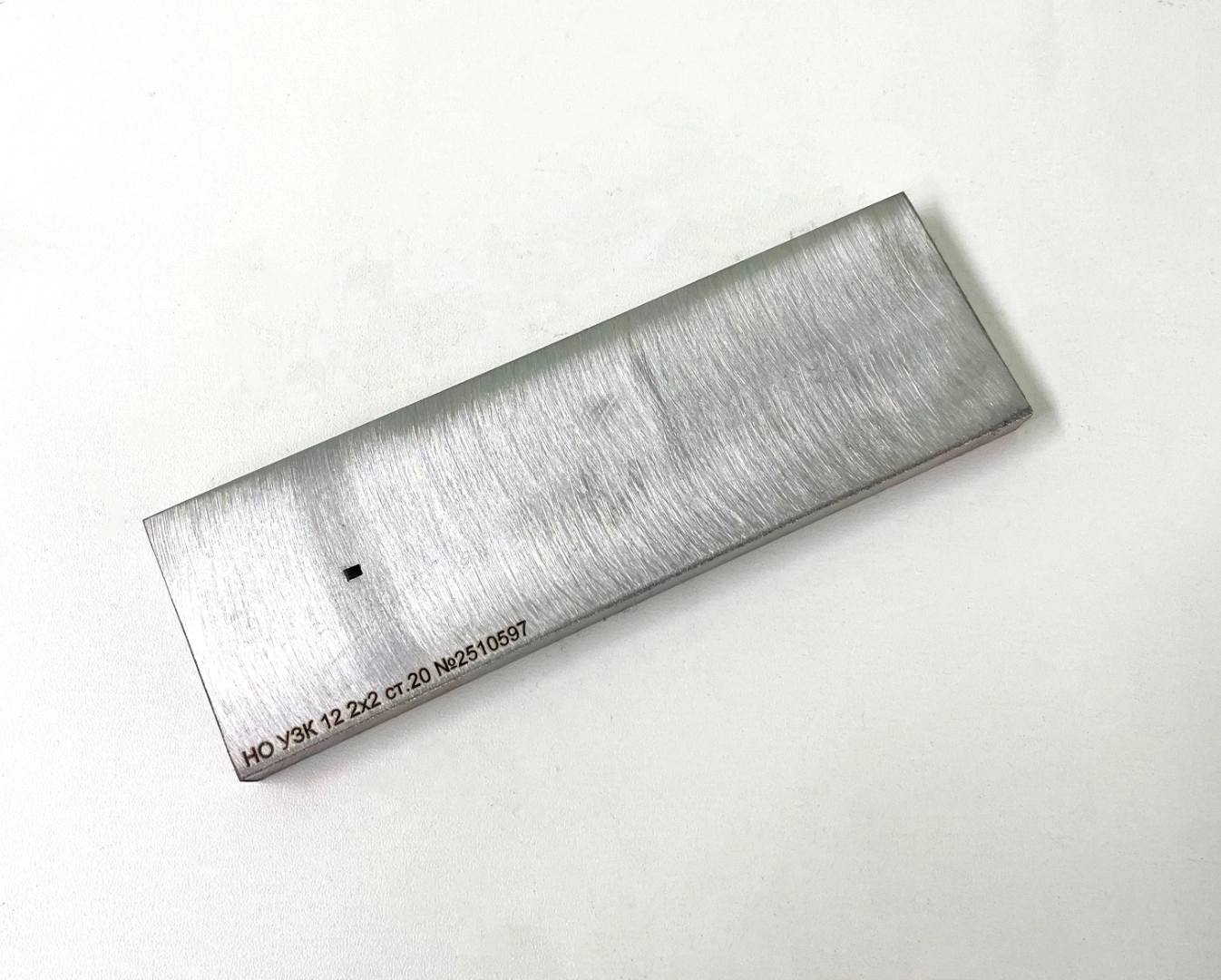

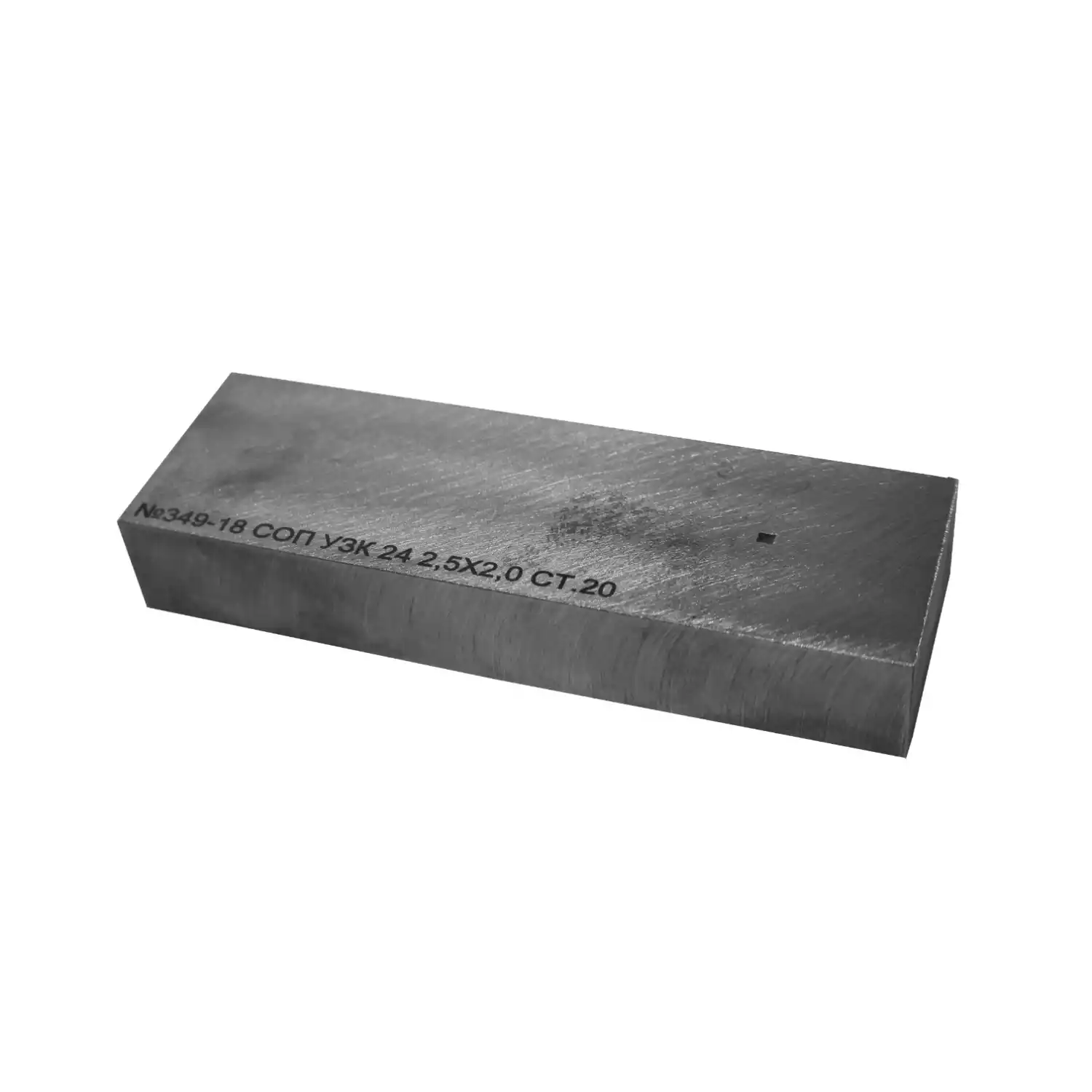

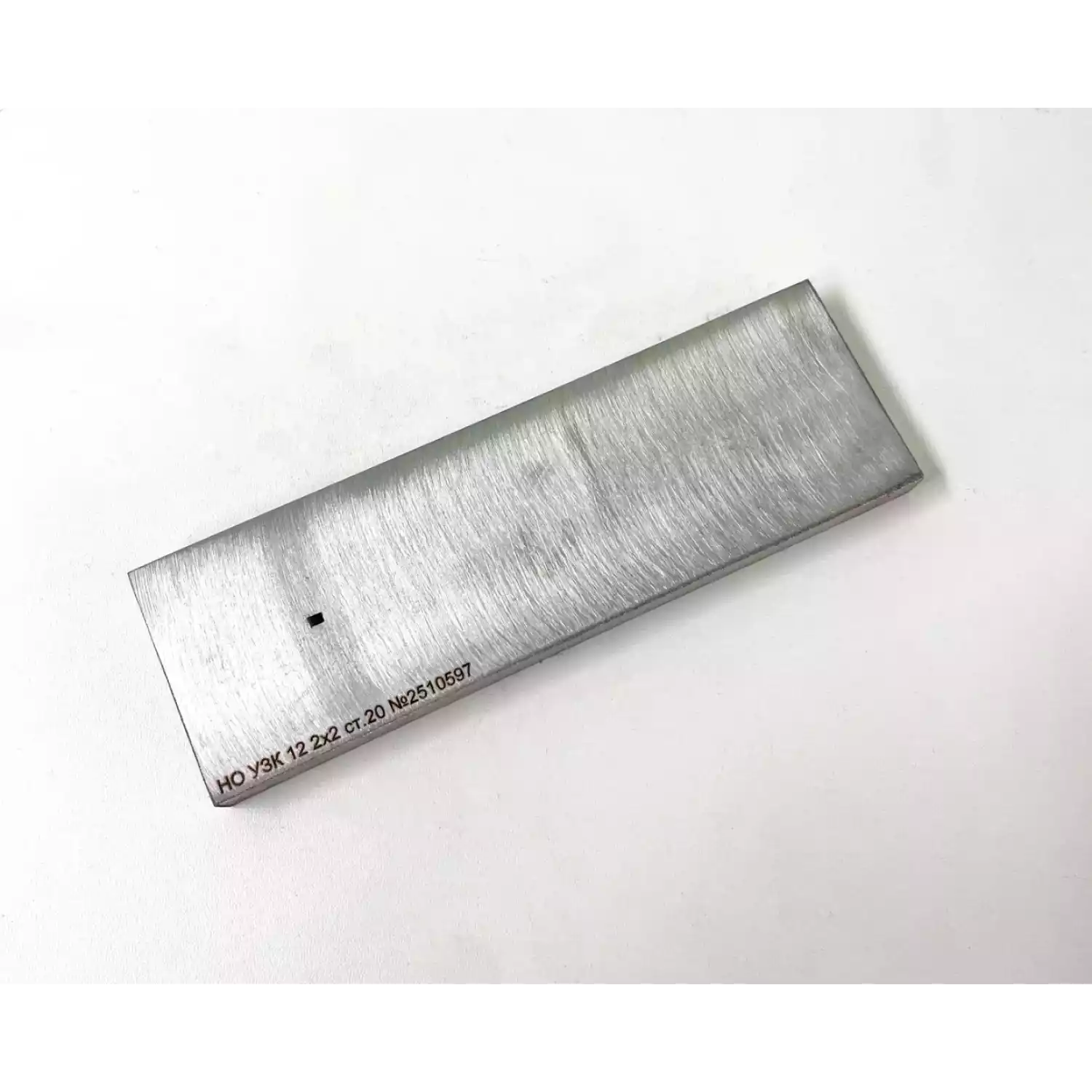

Плоские СОП (НО) с отражателем типа зарубка

Назначение

Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

Основные технические характеристики

  1. Плоский стандартный образец (СОП) имеет два отражателя типа «зарубка»;
  2. Геометрические размеры стандартных образцов (СОП) и отражателей типа «зарубка» определяются НТД на проведение контроля;
  3. Предпочтительным считается изготовление НО (СОП) из материала Заказчика т.к. настроечный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  4. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
  5. Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии со следующими документами:
  • РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения."

  • РД РОСЭК-001-96 "Машины грузоподъемные . Конструкции металлические. Контроль ультразвуковой. Основные положения."

  • СТО 00220256-005-2005 "Швы стыковых,угловых и тавровых сварных соединений сосудов и аппаратов,работающих под давлением. Методика ультразвукового контроля."

  • СНиП 3.05.03-85 (2000) "Тепловые сети."

  • ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."

  • ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов."

  • СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте
    промысловых и магистральных газопроводов."

  • РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования."

  • РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров."

  • РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."

  • ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов,локомотивов и вагонов."

  • СНиП 3.03.01-87 "Несущие и ограждающие конструкции."

  • ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов,работающих под давлением."

  • РД 153-34.1-003-01(РТМ-1С) "Сварка,термообработка и контроль трубных систем котлов и трубовпроводов при монтаже и ремонте энергетического оборудования."
    и другим стандартам.

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

По умолчанию все СОП изготавливаются из стали 3 или стали 20, если необходимо изготовить их из других материалов или изменить их конфигурацию, например, нанести дополнительные угловые отражатели типа "зарубка" или "ПДО" или пазы, то это следует указывать при направлении заявки. Также возможно изготовление настроечных образцов строго по чертежам Заказчика с последующей их аттестацией.

Основным требованием предъявляемым к "зарубке" наносимой на СОП внезависимости от требований НТД является выполнение следующего условия: ширина b и высота h зарубки должна быть больше длины ультразвуковой волны (для применяемого ПЭП); отношение h/b должно быть более 0,5 и менее 4,0.

К производимым нами трубным СОП (НО) независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Трубные СОП отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Если СОП при выходе из производства не соответствует хотя бы одному из вышеперечисленных требований он бракуется.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)

Цена на плоский стандартный образец предприятия с угловым отражателем типа "зарубка" может измениться если:

1. Толщина превышает 28 мм.

2. Габаритные размеры образца отличаются от заданных в НТД.

3. Материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

*использование плоских настроечных образцов (мер) вместо трубных определяется НТД на проведение контроля.




Характеристики Плоские СОП (НО) с отражателем типа зарубка

Длина, мм
от 100
Ширина, мм
от 50
Количество зарубок на образце, шт.
не менее 2, возможно нанесение большего количества зарубок по желанию Заказчика
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
2
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
