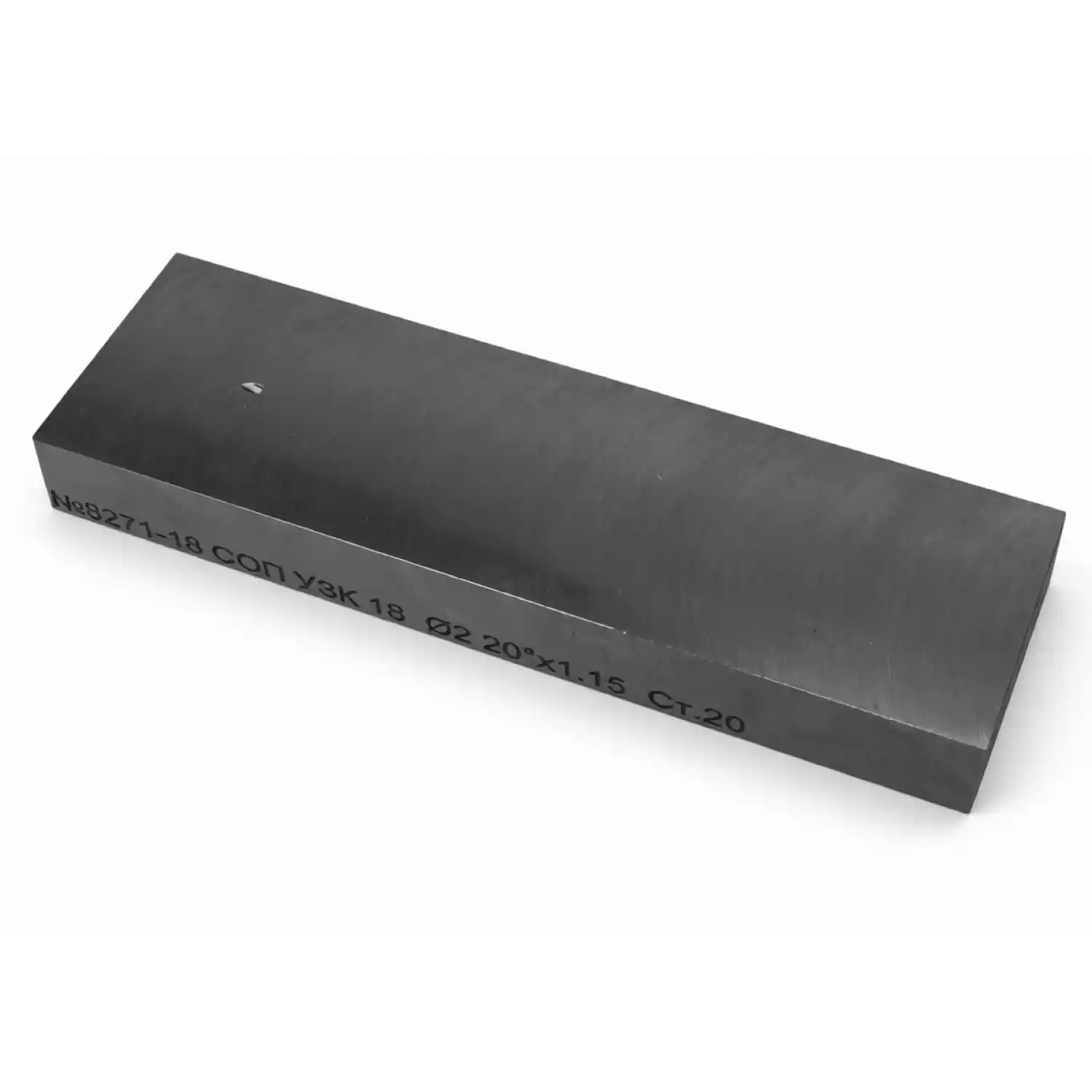

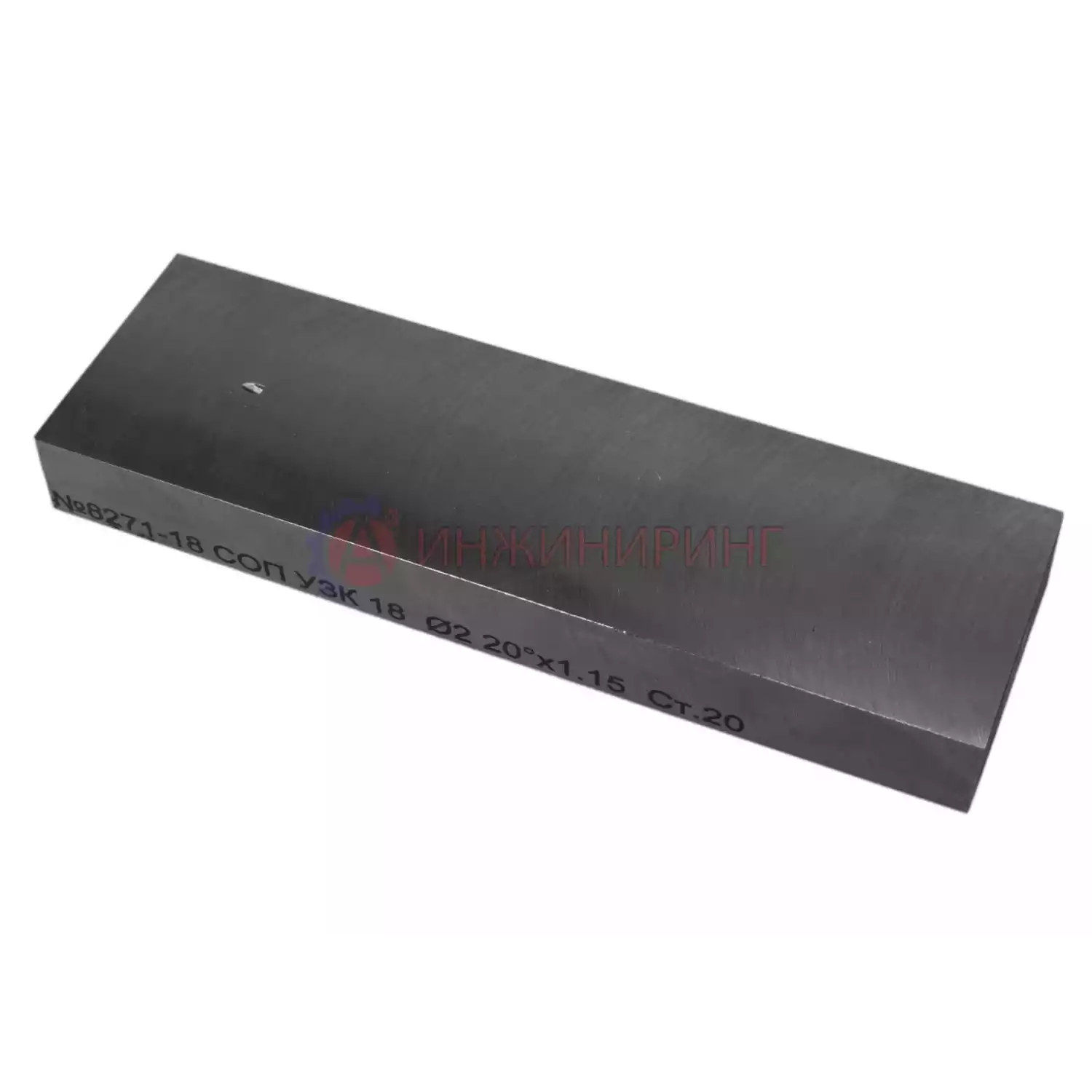

Комплект настроечных образцов (СОП) по СТО 00220 256-2005

В наличии
Артикул: 19036
А3 Инжиниринг
Стандартные образцы предприятия (СОП) с отражателями типа «сегмент» в соответствии с требованиями СТО 00220256-005-2005 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.
В наличии
Модификации:
37 700
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

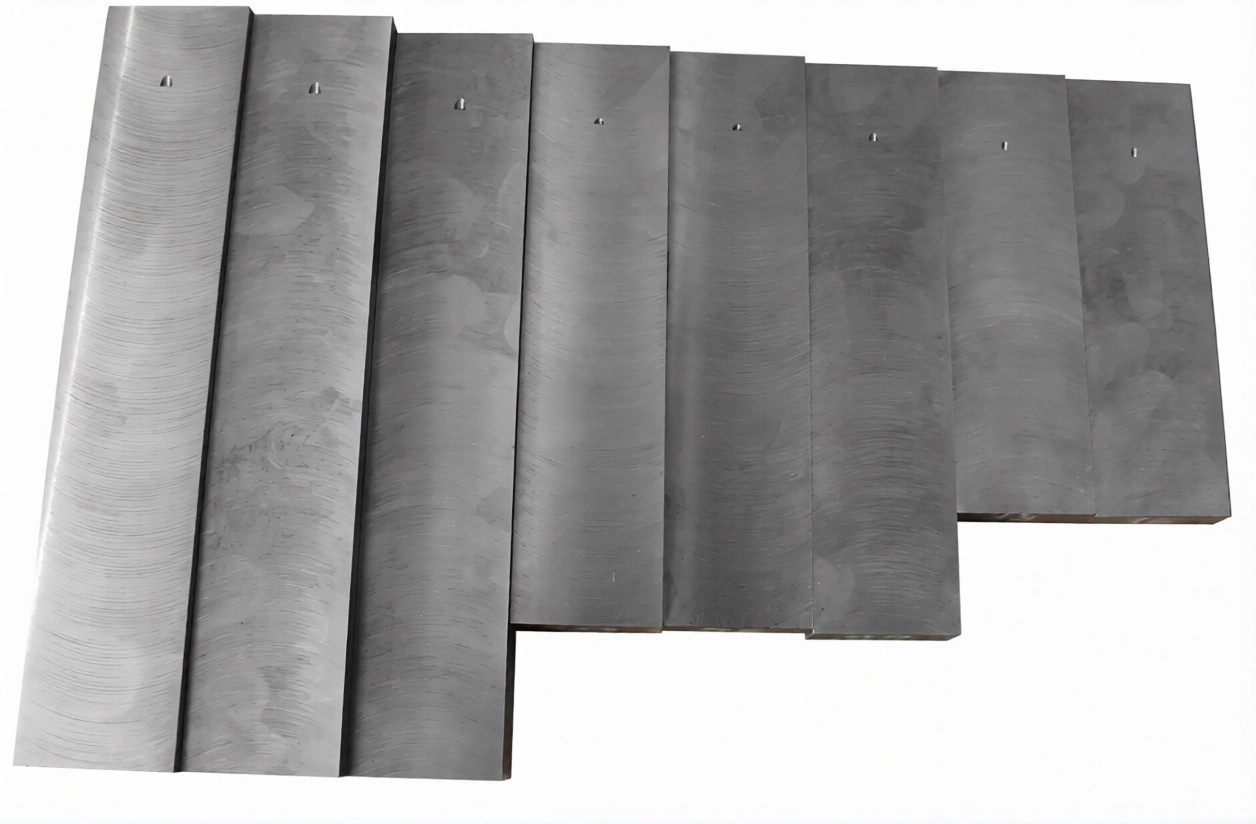

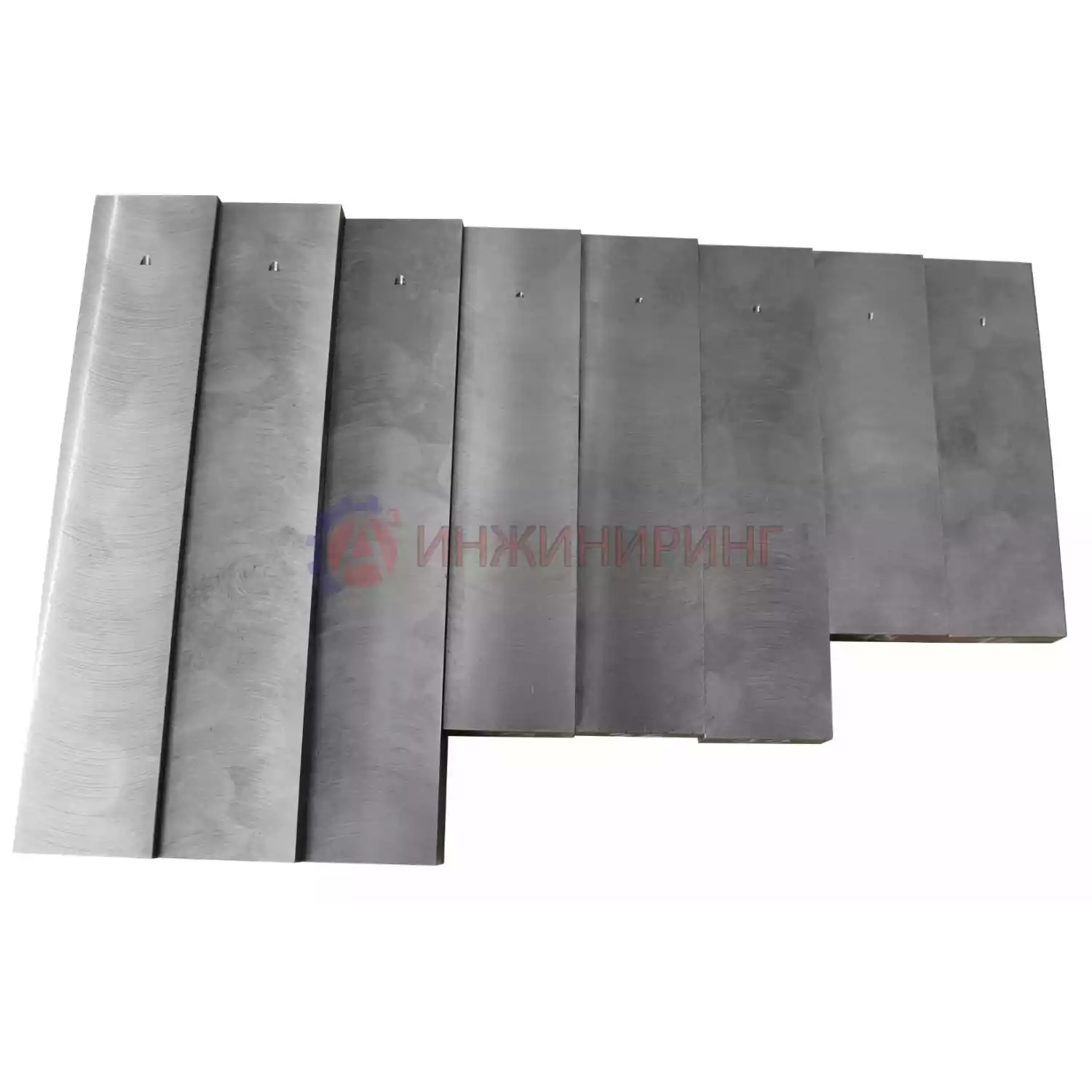

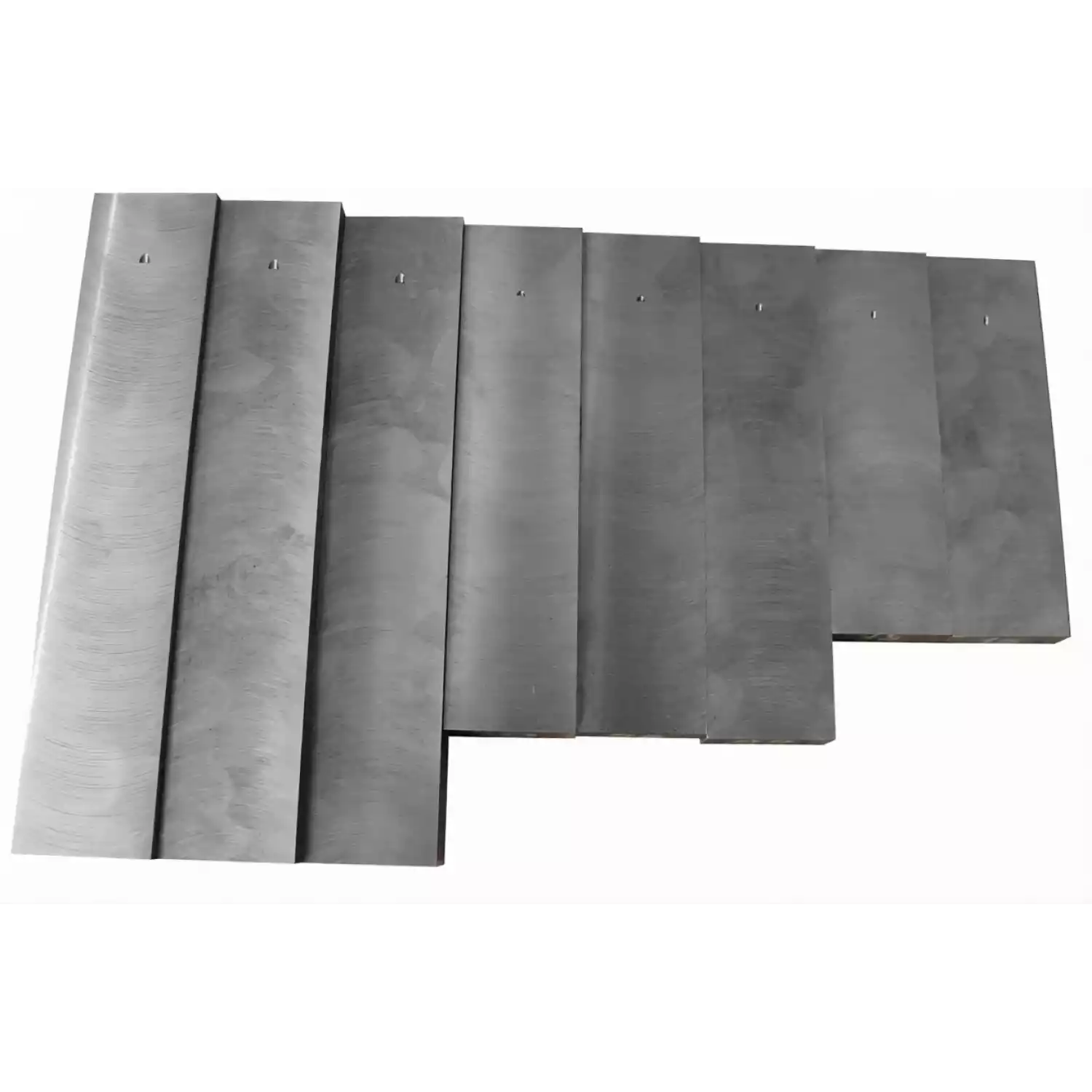

Комплект настроечных образцов (СОП) по СТО 00220 256-2005

Назначение

Стандартные образцы предприятия (СОП) с отражателями типа «сегмент» в соответствии с требованиями СТО 00220256-005-2005 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями. Данный тип отражателей широко применяется в химическом машиностроении.

Основные технические характеристики

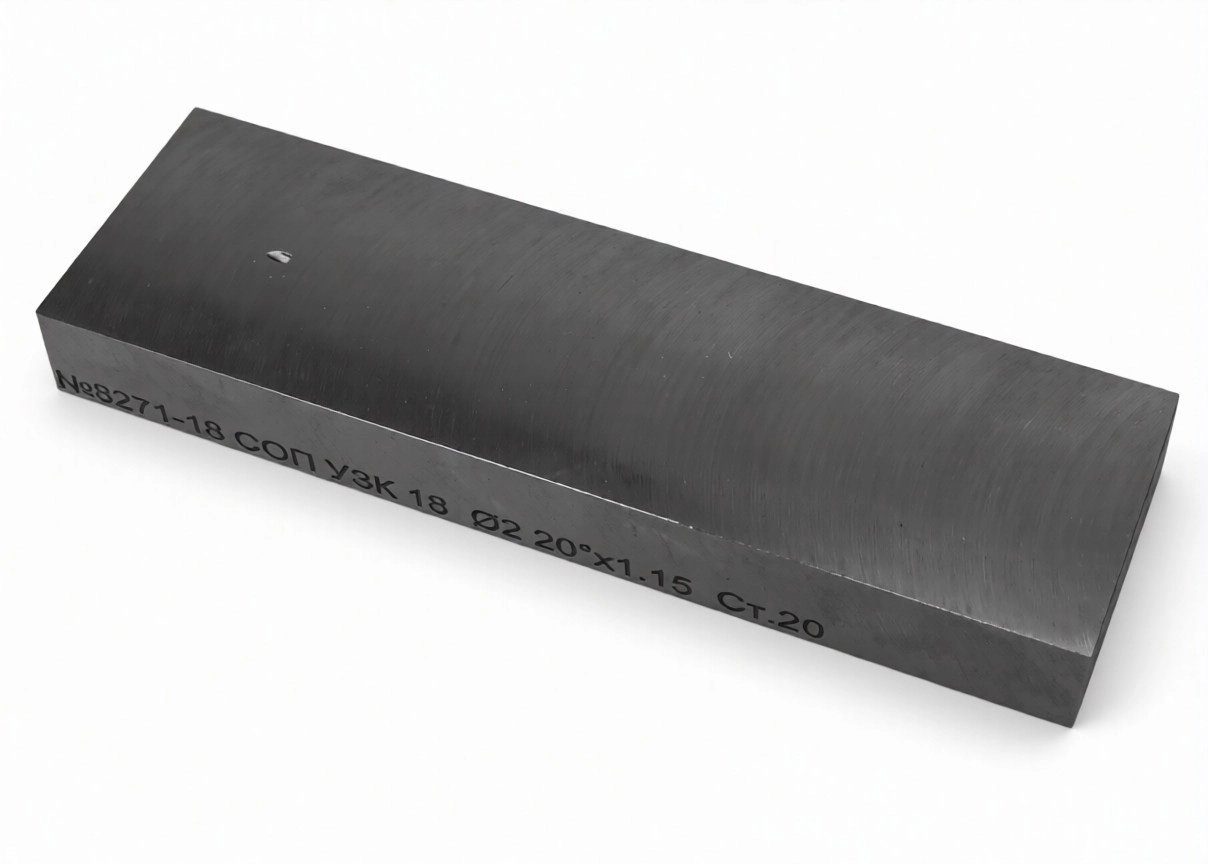

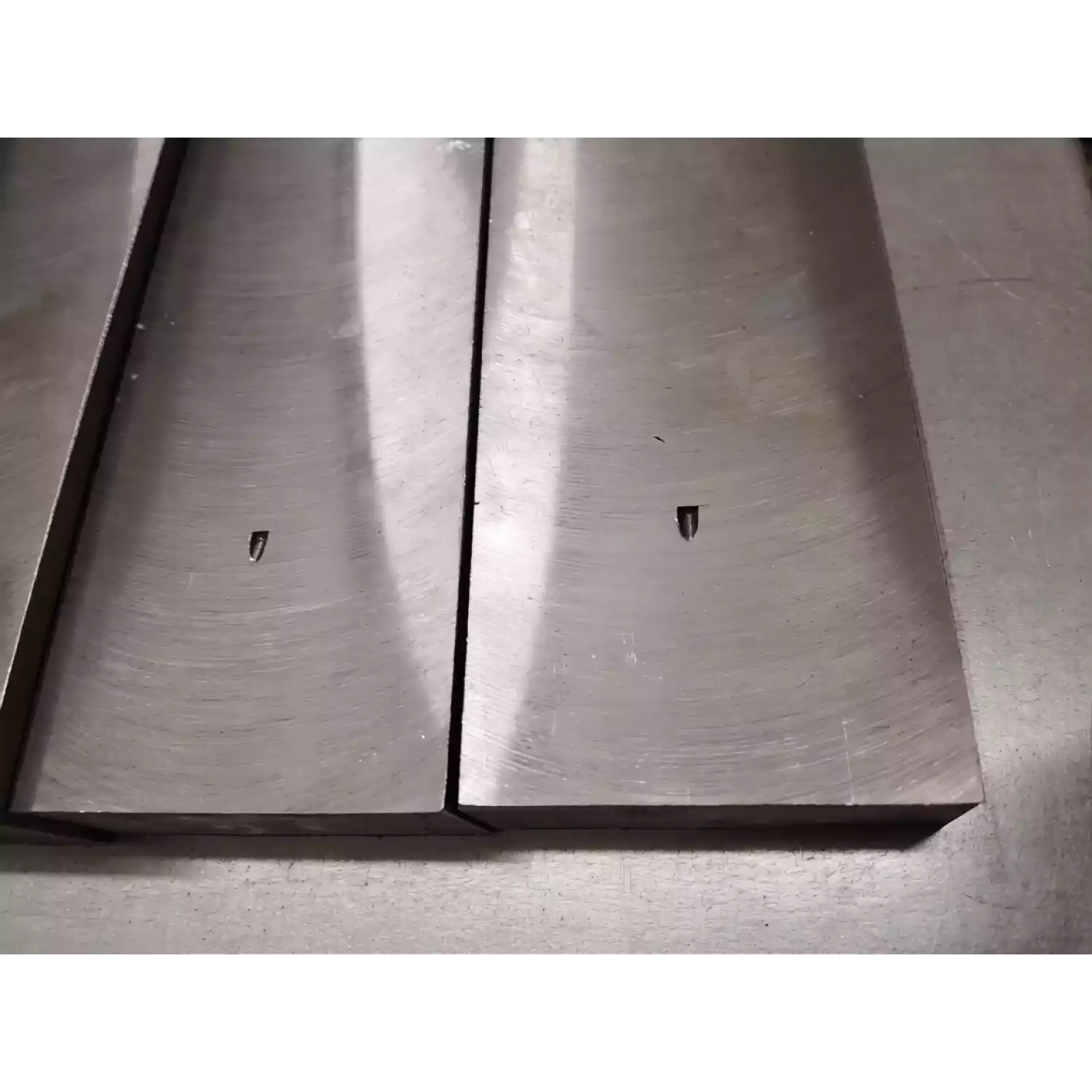

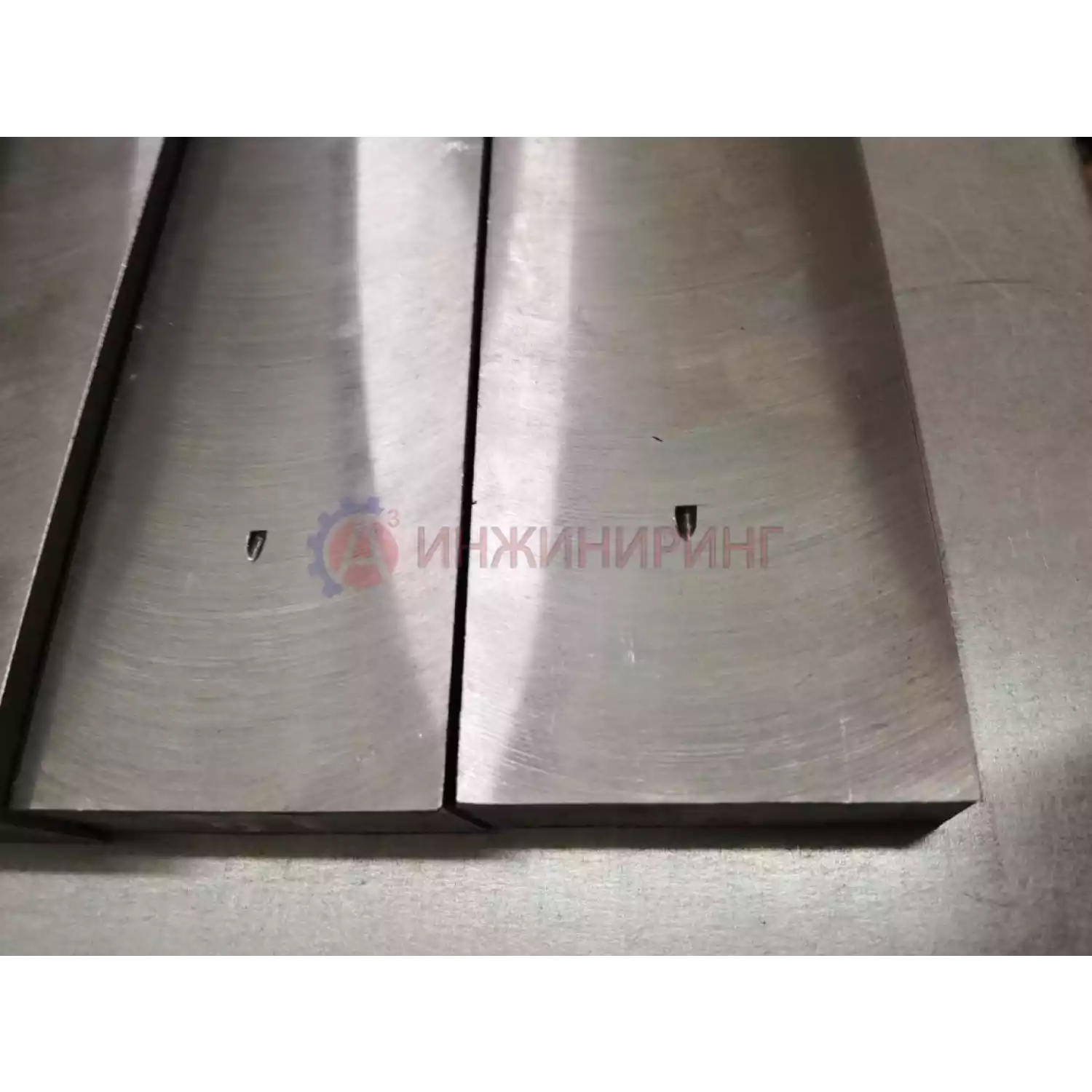

  1. Настроечный образец (СОП) имеет один или несколько отражателей типа «сегмент» полученных путем фрезерования на координатно-расточном станке совместно со шлифовкой в качестве финишной операции;
  2. Геометрические размеры стандартных образцов (СОП) и отражателей типа «сегмент» определяются требованиями СТО 00220256-005-2005;
  3. Шероховатость обработки поверхности настроечных образцов (СОП), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
  4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. настроечный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  5. Настроечные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
  6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами трубным СОП (НО) независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП с "сегментными" отражателями отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале плоских СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).



Характеристики Комплект настроечных образцов (СОП) по СТО 00220 256-2005

Длина, мм
от 110
Ширина, мм
от 45
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
2
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
Количество образцов в комплекте, шт.
13
