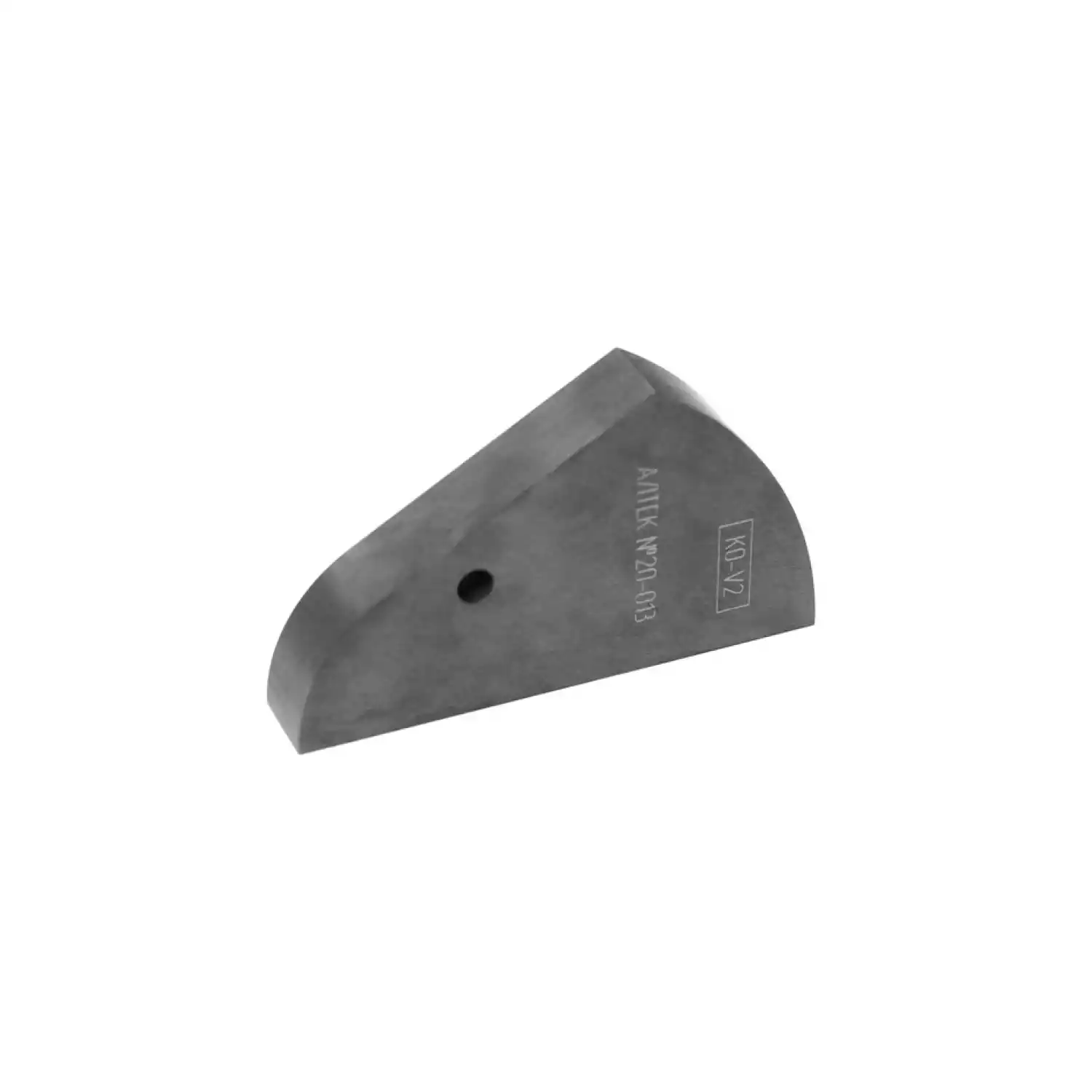

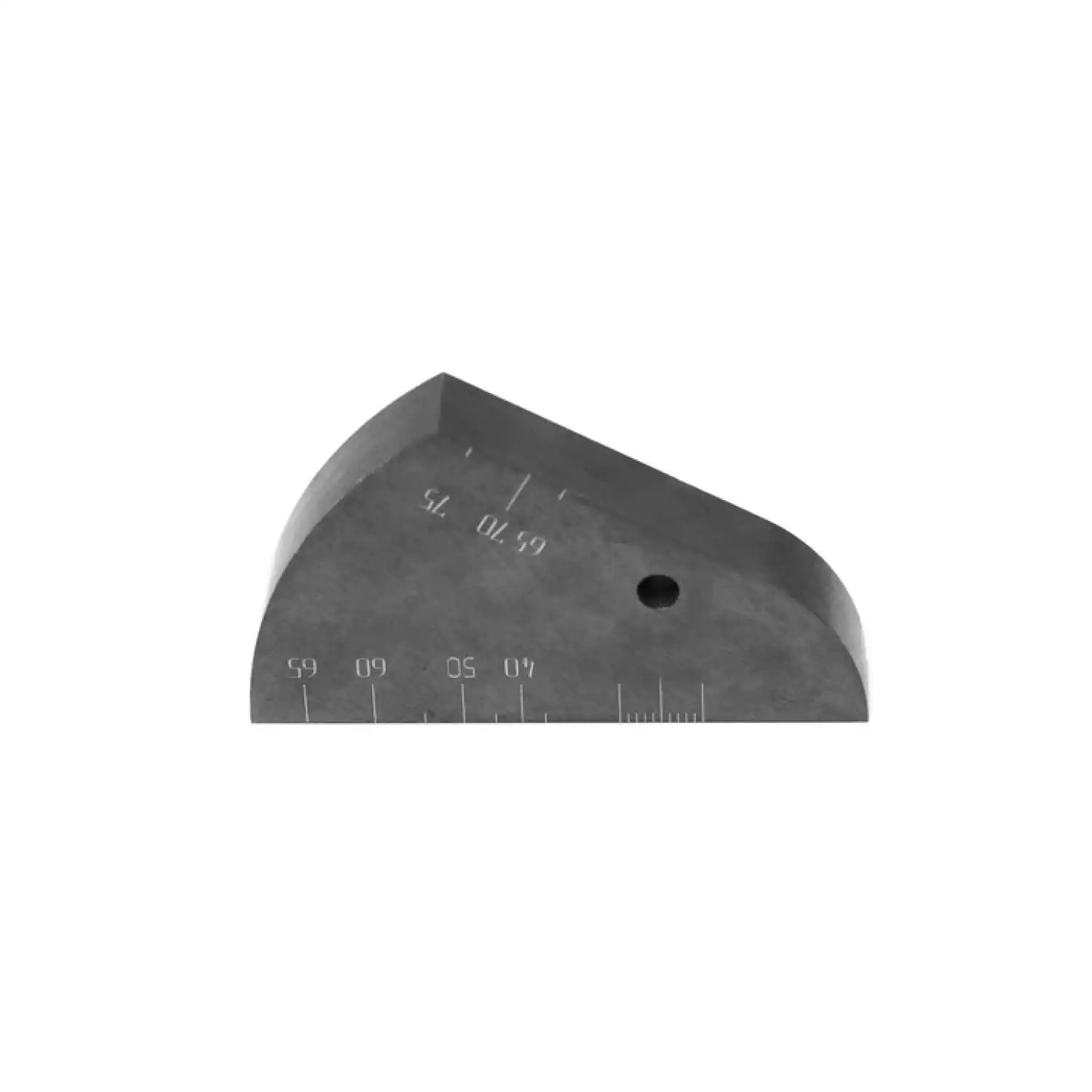

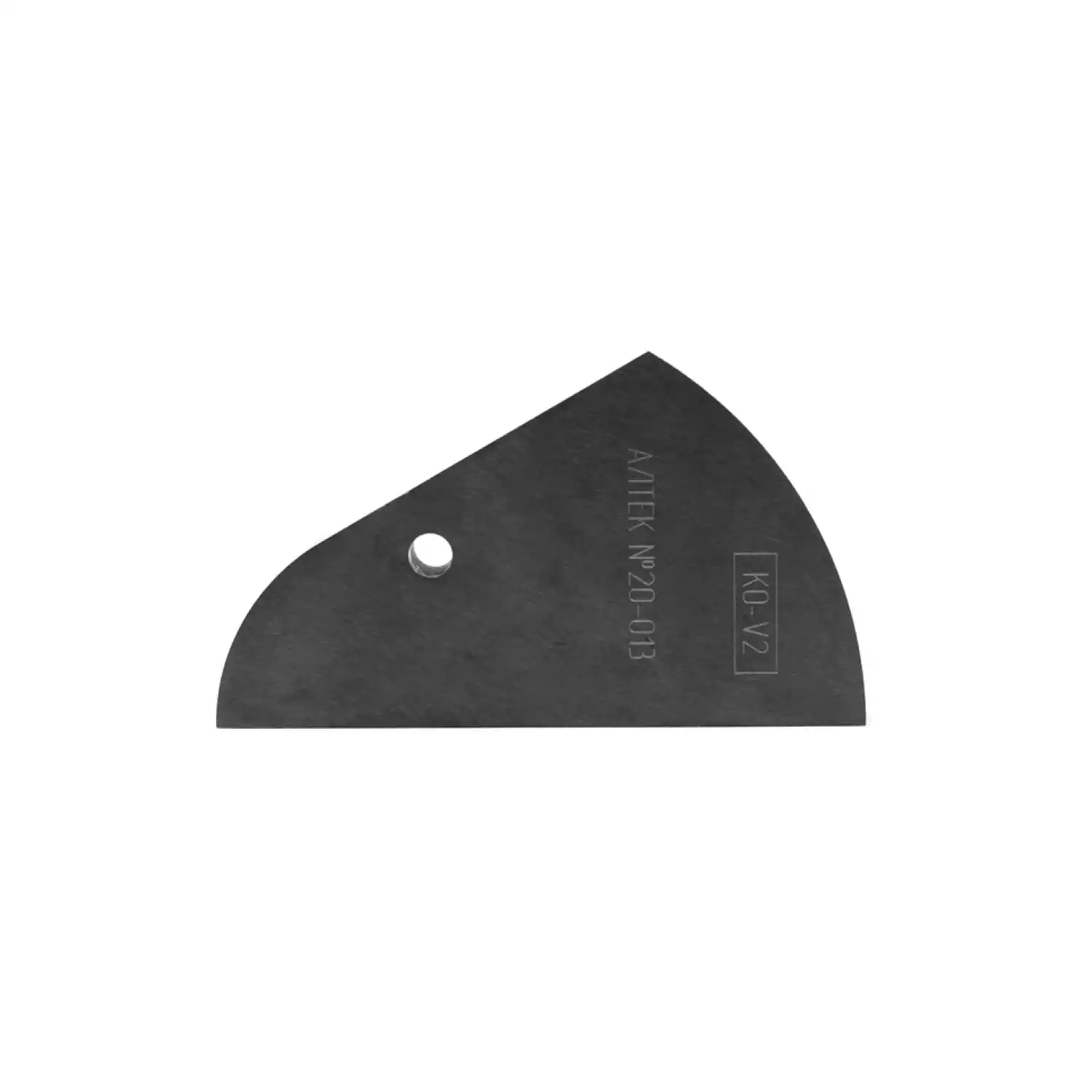

Мера № КО-V2 предназначена для воспроизведения и (или) хранения физических величин заданных геометрических размеров искусственных дефектов. Она используется для проведения поверки, калибровки и настройки ультразвуковых дефектоскопов, обеспечивая точность измерений при проведении неразрушающего контроля материалов и сварных соединений.
Применение Меры № КО-V2 гарантирует надежную работу дефектоскопов и точность контроля, соответствующую установленным международным стандартам.
| Наименование характеристики | Значение характеристики |
|---|---|
| Номинальное значение диаметра искусственного дефекта Д и его допустимое отклонение, мм: | 5 ± 0,1 |
| Номинальное значение расстояния до центра искусственного дефекта Д и его допустимое отклонение, мм: | - от рабочей поверхности 1 меры: 20 ± 0,1 - от рабочей поверхности 2 меры: 7,7 ± 0,1 |
| Расстояние от базовой риски шкалы 1, мм: | - до грани 1 меры: 25 ± 0,1 - до грани 2 меры: 50 ± 0,1 |
| Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски шкалы 2, мм | 16,78 ± 0,1 |
| Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски шкалы 3, мм | 16,5 ± 0,1 |
| Положение рисок шкалы относительно базовой риски, мм: | - для шкалы 1 вдоль рабочей поверхности 1: 5 ± 0,1 - для шкалы 2 вдоль рабочей поверхности 1: 20⋅(tgα - tg40°) ± 0,1 - для шкалы 3 вдоль рабочей поверхности 2: 7,69⋅(tgα - tg65°) ± 0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, расстояния до центра искусственного дефекта, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм | ± 0,05 |
| Номинальное значение угла наклона рабочей поверхности 1 к рабочей поверхности 2, ° | 30 |
| Допустимое отклонение от номинального значения угла наклона рабочей поверхности 1 к рабочей поверхности 2, ' | ± 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения угла наклона рабочей поверхности 1 к рабочей поверхности 2, ' | ± 5 |
| Шероховатость рабочих поверхностей меры Rа, не более, мкм | 1,6 |
| Отклонение от плоскостности рабочих поверхностей, не более, мм | 0,02 |
| Скорость продольной ультразвуковой волны в мере, м/с | 5920 ± 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 15 |
| Габаритные размеры, длина×ширина×высота, мм, не более | 75×45×12,5 |
| Масса, не более, кг | 0,250 |
| Температура эксплуатации, °С | От минус 25 до плюс 50 |
| Относительная влажность воздуха (при температуре 25°С), %, не более | 80 |
