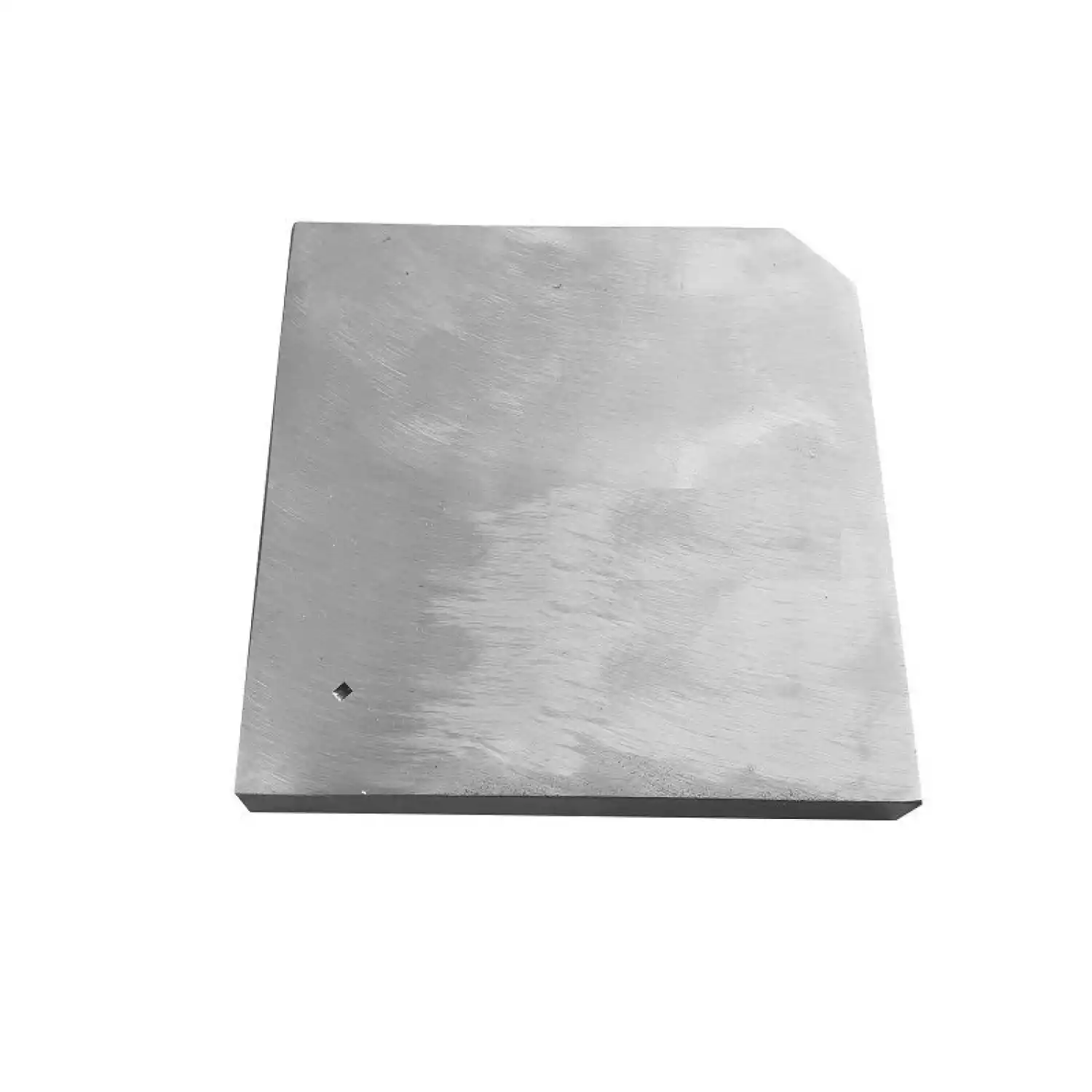

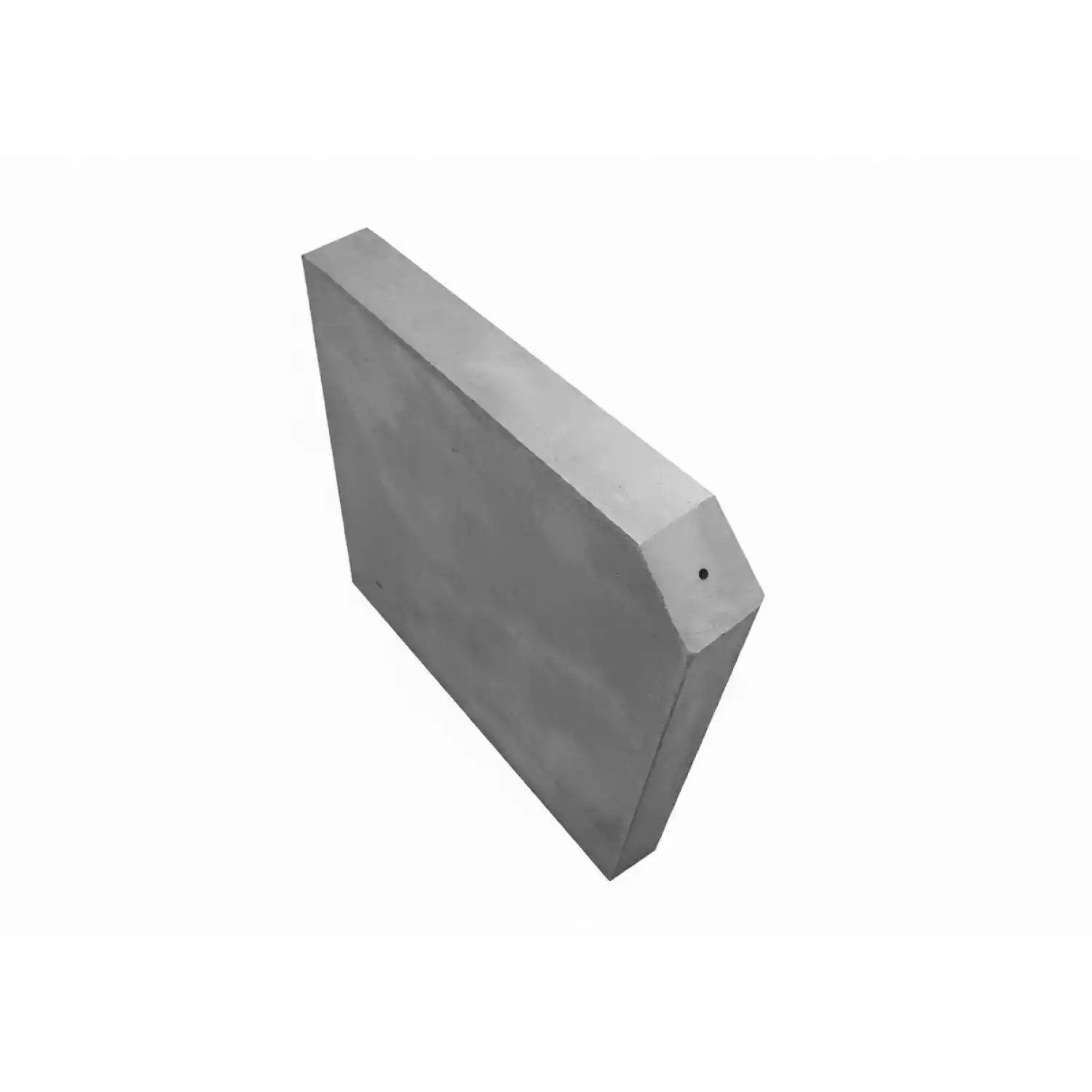

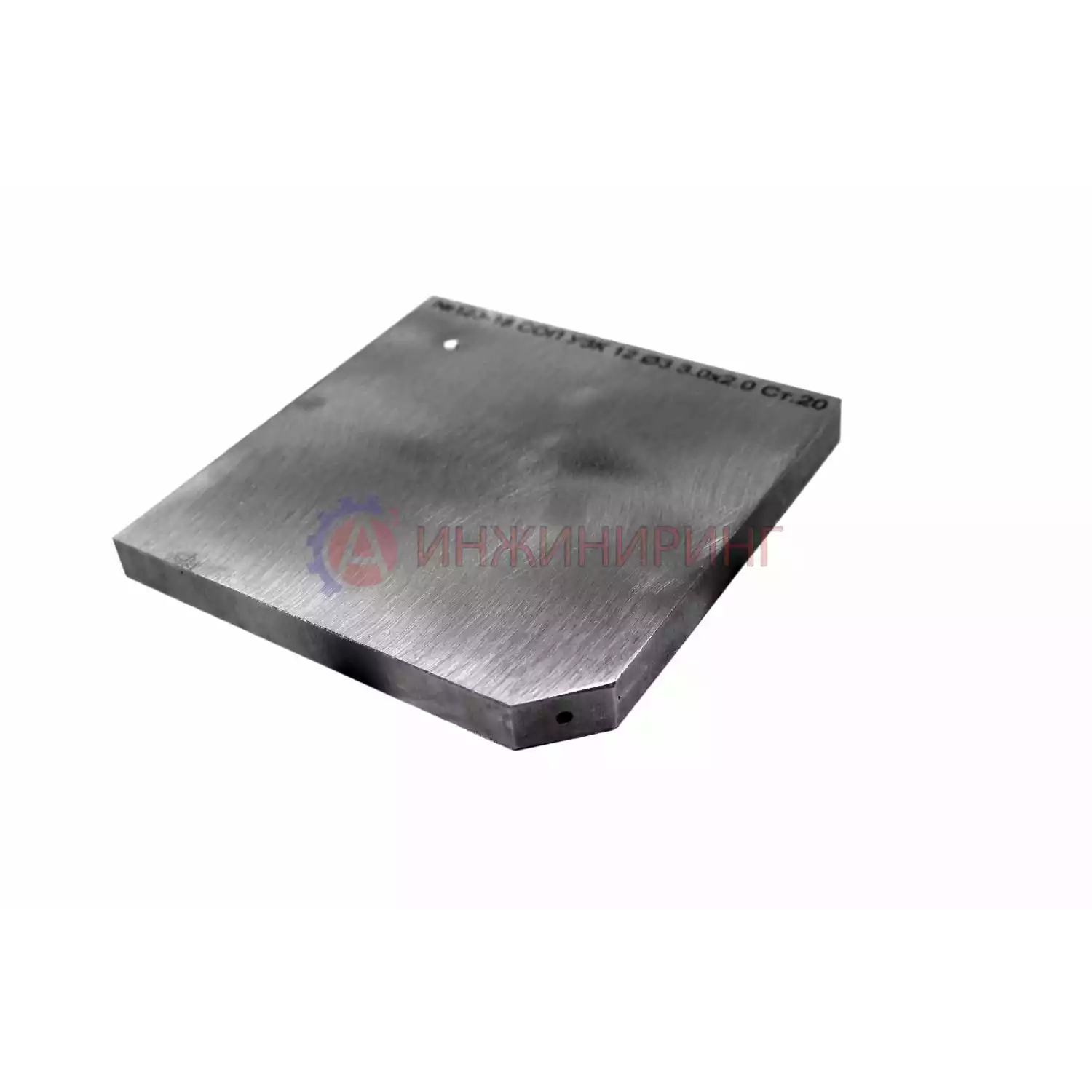

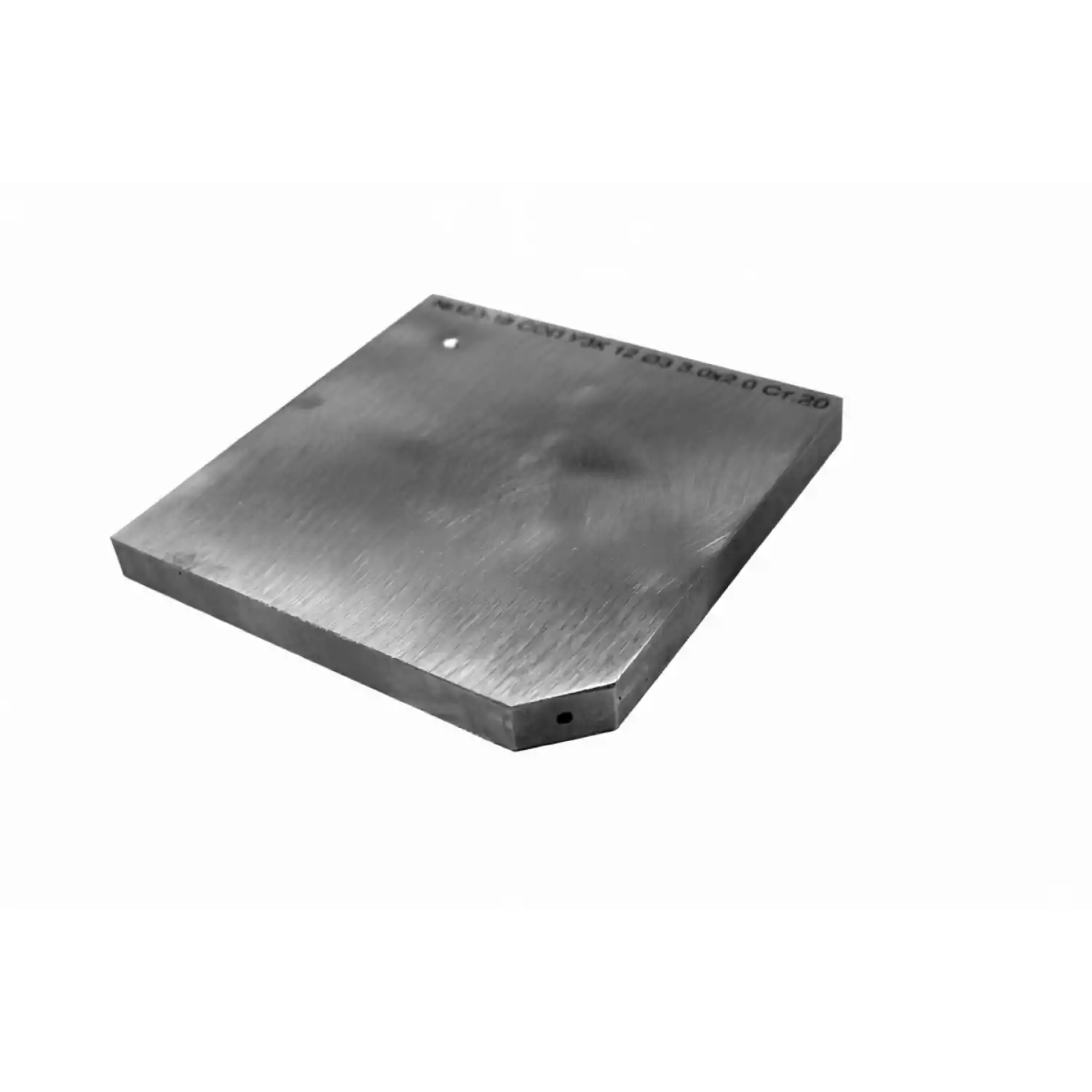

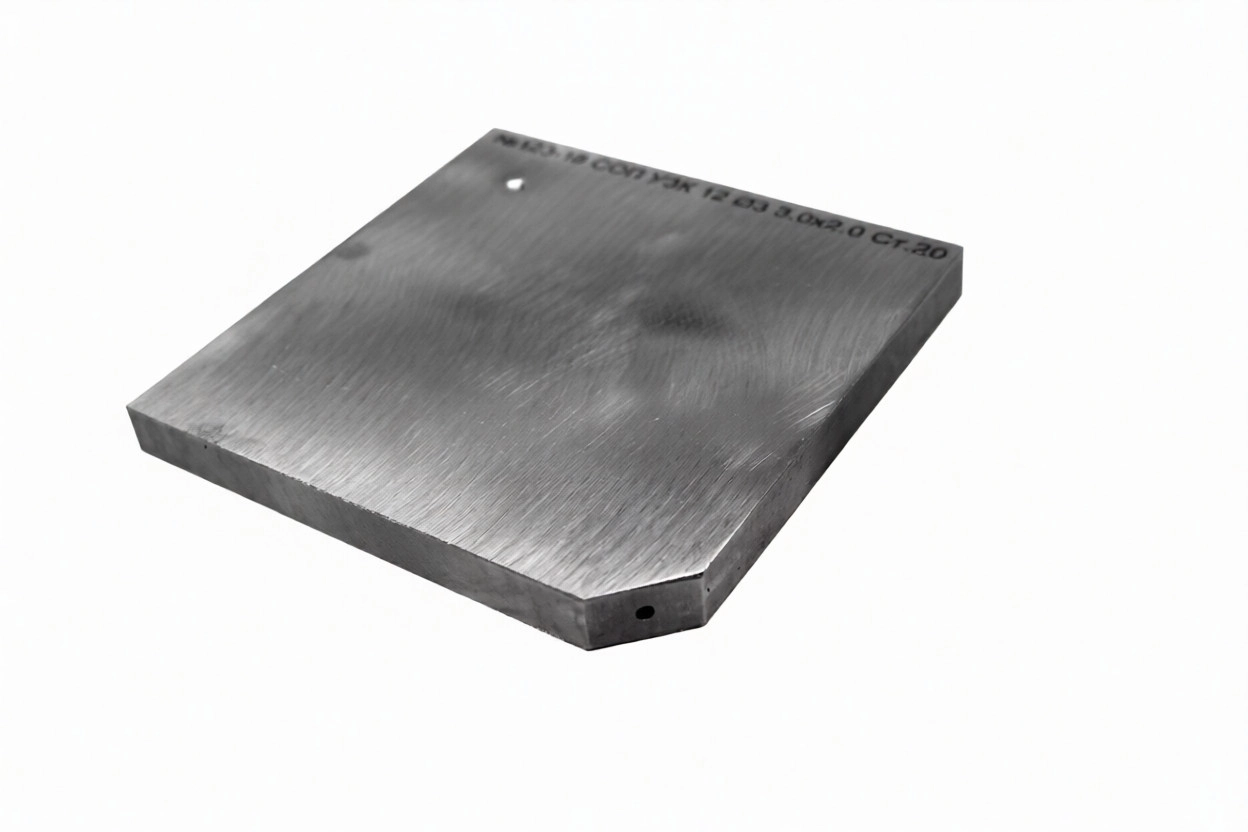

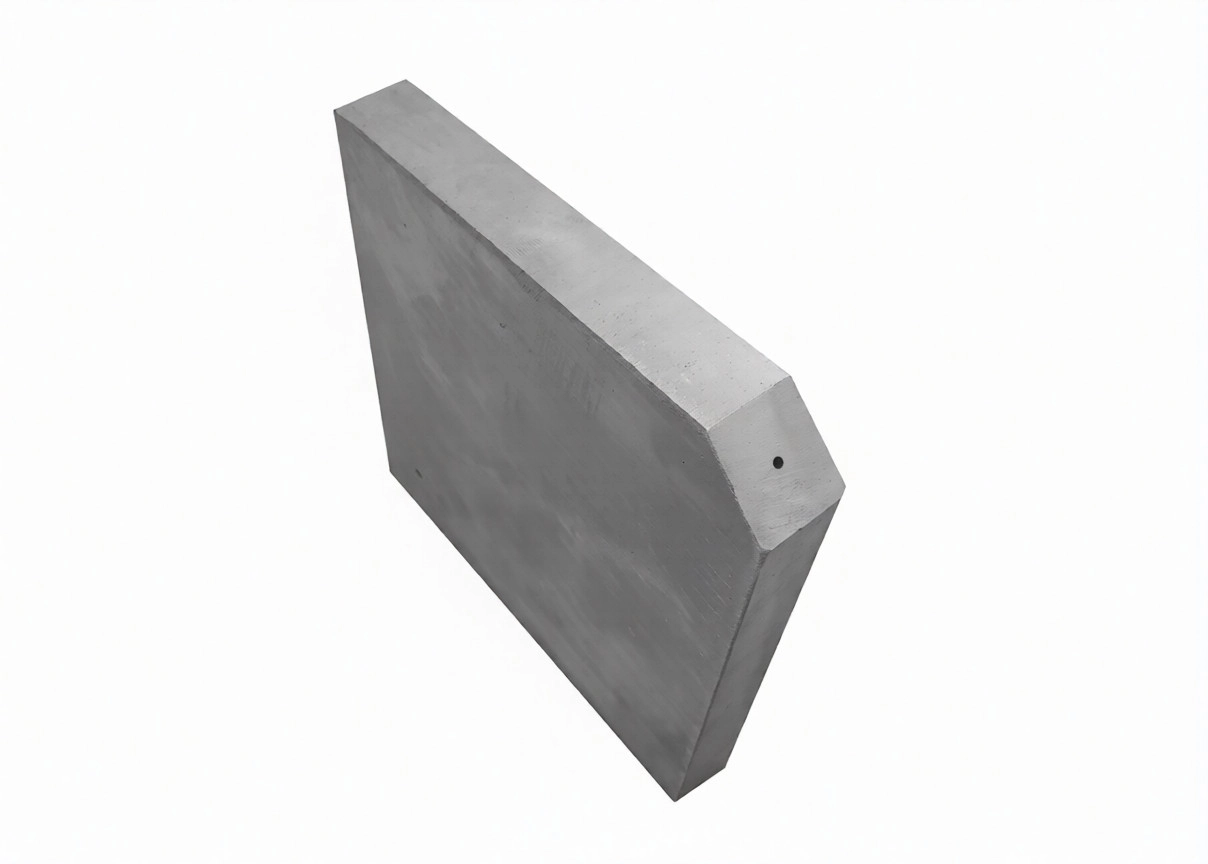

Стандартные образцы (СОП) для контроля перекрестий для устройства УП-1

Назначение

Стандартные образцы (СОП) с отражателем типа «плоскодонное отверстие» и отражателем типа «зарубка» применяют для настройки чувствительности при для УЗК перекрестий (пересечений) сварных швов или обнаружения поперечно-ориентированных дефектов в стыковом сварном соединении при работе с приспособлением УП-1.

Основные технические характеристики

  1. Стандартный образец (СОП) по умолчанию имеет один отражатель типа «плоскодонное отверстие» и один отражатель типа «зарубка»;
  2. Геометрические размеры стандартных образцов (СОП) и отражателей типа «зарубка» и «плоскодонное отверстие» определяются НТД на проведение контроля;
  3. Шероховатость обработки поверхности настроечных образцов (СОП), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
  4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. настроечный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
  5. Настроечные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами СТО Газпром 2-2.4-083-2006 и РД-25.160.00-КТН-015-15.
  6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
  7. Требования к материалу, геометрическим размерам стандартных образцов (СОП) определяются нормативно-технической документацией на контроль и поставленными задачами.

Каждый настроечный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

По умолчанию все СОП изготавливаются из стали 3 или стали 20, если необходимо изготовить их из других материалов или изменить их конфигурацию, например, нанести дополнительные угловые отражатели типа "зарубка" или "ПДО" или пазы, то это следует указывать при направлении заявки. Также возможно изготовление настроечных образцов строго по чертежам Заказчика с последующей их аттестацией.

Основным требованием предъявляемым к "зарубке" наносимой на СОП внезависимости от требований НТД является выполнение следующего условия: ширина b и высота h зарубки должна быть больше длины ультразвуковой волны (для применяемого ПЭП); отношение h/b должно быть более 0,5 и менее 4,0.

К производимым нами СОП (НО) для контроля перекрестий независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. СОП типа "перекрестие" отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале СОП для контроля "перекрестий" естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Если СОП при выходе из производства не соответствует хотя бы одному из вышеперечисленных требований он бракуется.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).

Цена на товар может измениться если:

1. Если толщина образца превышает 24 мм.

2. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.




 Стандартные и настроечные образцы (СОП) можно купить с доставкой курьерской службой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Самара, Саратов, Тюмень. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.



Характеристики Стандартные образцы (СОП) для контроля перекрестий для устройства УП-1

Длина, мм
от 100
Ширина, мм
от 100
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
5
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
