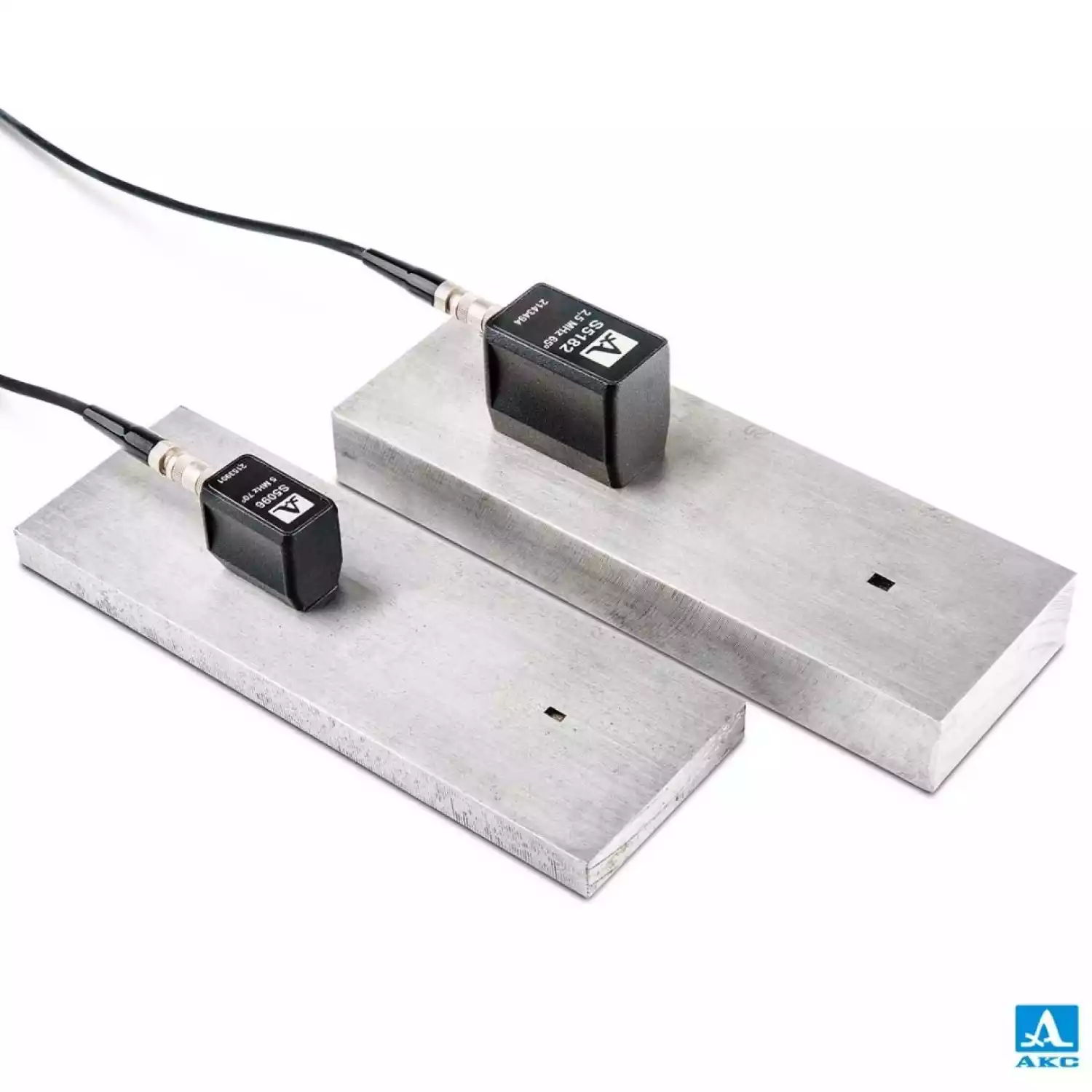

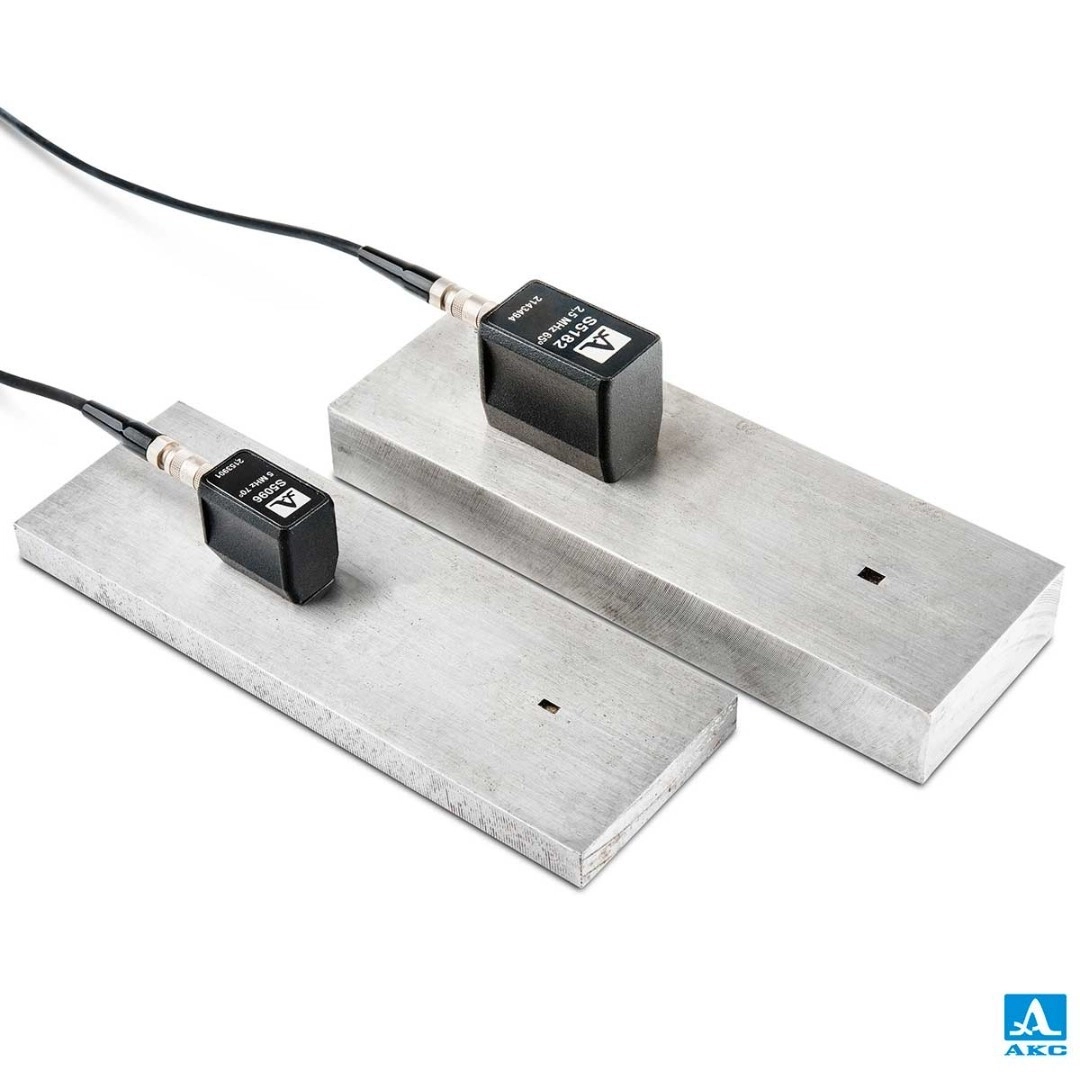

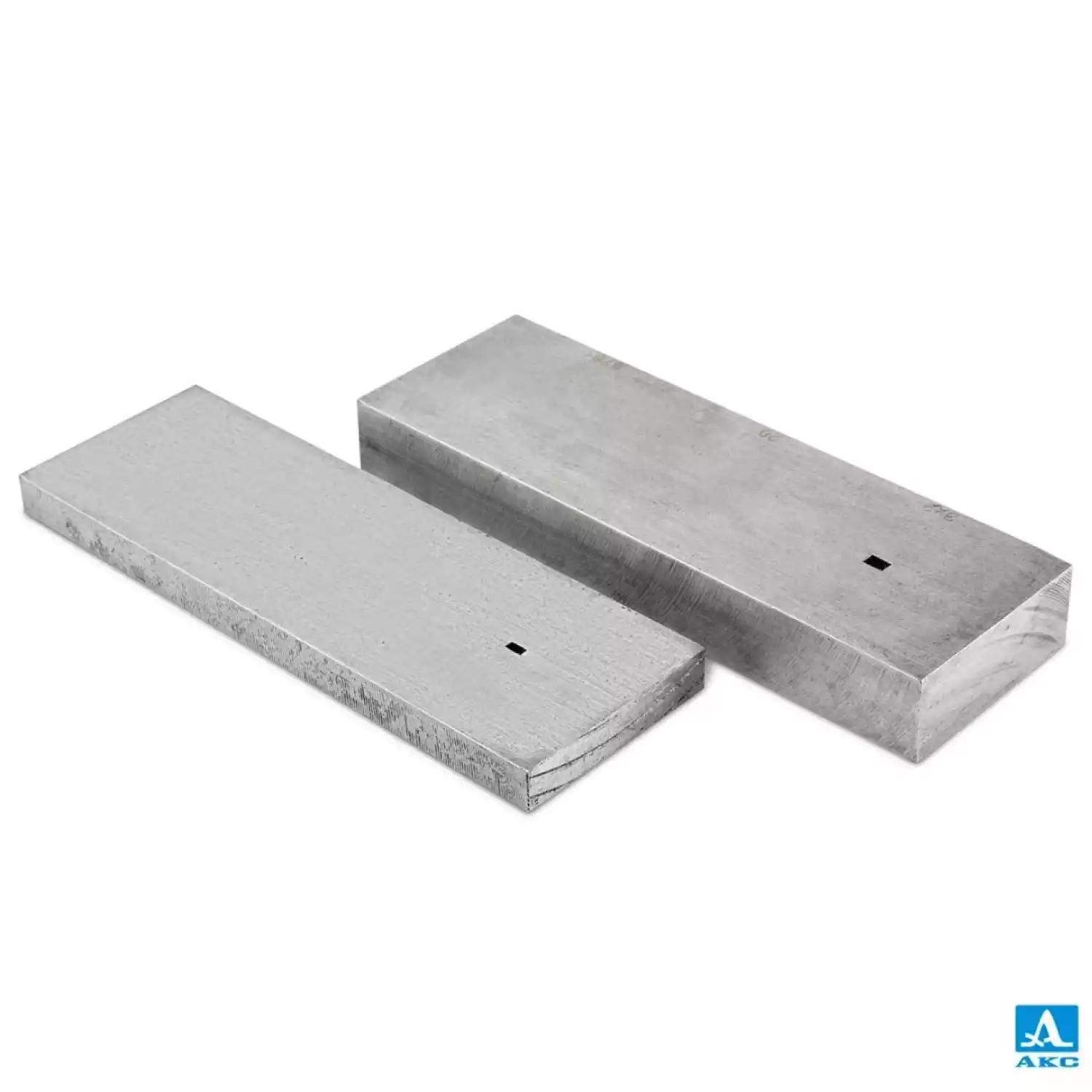

Плоские настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны.
Образцы изготавливаются в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК в соответствующих областях промышленности, и выполняются из материалов, соответствующих материалам объекта контроля. При отсутствии в наличии необходимого материала, существует возможность изготовления образцов из материалов заказчика, сегменты которых необходимо предоставить силами заказчика.
Для заказа стандартных образцов необходимо указать их толщину и область неразрушающего контроля (газовое или нефтяное хозяйство, строительство, подъемные механизмы, котлы, резервуары и т.д.) или наименование нормативного документа, относящегося к соответствующей области.
На основе настроечного образца с толщиной 3,5 мм и размером «зарубки» 1,4 x 0,9 мм, Ст.20
| Параметр | Значения | ||
| Наименование | Номинальные | Действительные | Точность измерения |
| Ширина «зарубки» №1, мм | 1,4 | 1,38 | ±0,05 |
| Высота «зарубки» №1, мм | 0,9 | 0,89 | ±0,05 |
| Ширина «зарубки» №2, мм, мм | 1,4 | 1,43 | ±0,05 |
| Высота «зарубки» №2, мм, мм | 0,8 | 0,87 | ±0,05 |
| L – длина образца, мм | 152 ± 5 | ||
| B – ширина образца, мм | 47 ± 5 | ||
| S – толщина образца, мм | 3,5 ± 10% | ||
| С – расстояние от торца образца до «зарубки», мм | 30 ± 5 | ||
| Значение угла между основанием образца и отражающей гранью «зарубки», град. | 90 ± 2º | ||
| Шероховатость обработки поверхностей образца, мкм | Не хуже Rz 40 | ||
| Скорость УЗ продольной волны, м/с | 5 940 ± 2% | ||
| Скорость УЗ поперечной волны, м/с | 3 230 ± 2% | ||
| Размер, мм | 152 x 47 x 3,5 | ||
| Масса, г | 180 | ||
