Стандартные образцы (СОП) для контроля шпилек и анкерных болтов

Артикул: 4760
В избранное Из избранного
Стандартные образцы (СОП) для ультразвукового контроля анкерных болтов или шпилек в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми совмещенными ультразвуковыми ПЭП.
Подробнее
Модификации:
В наличии
9 000 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Стандартные образцы (СОП) для контроля шпилек и анкерных болтов

Назначение

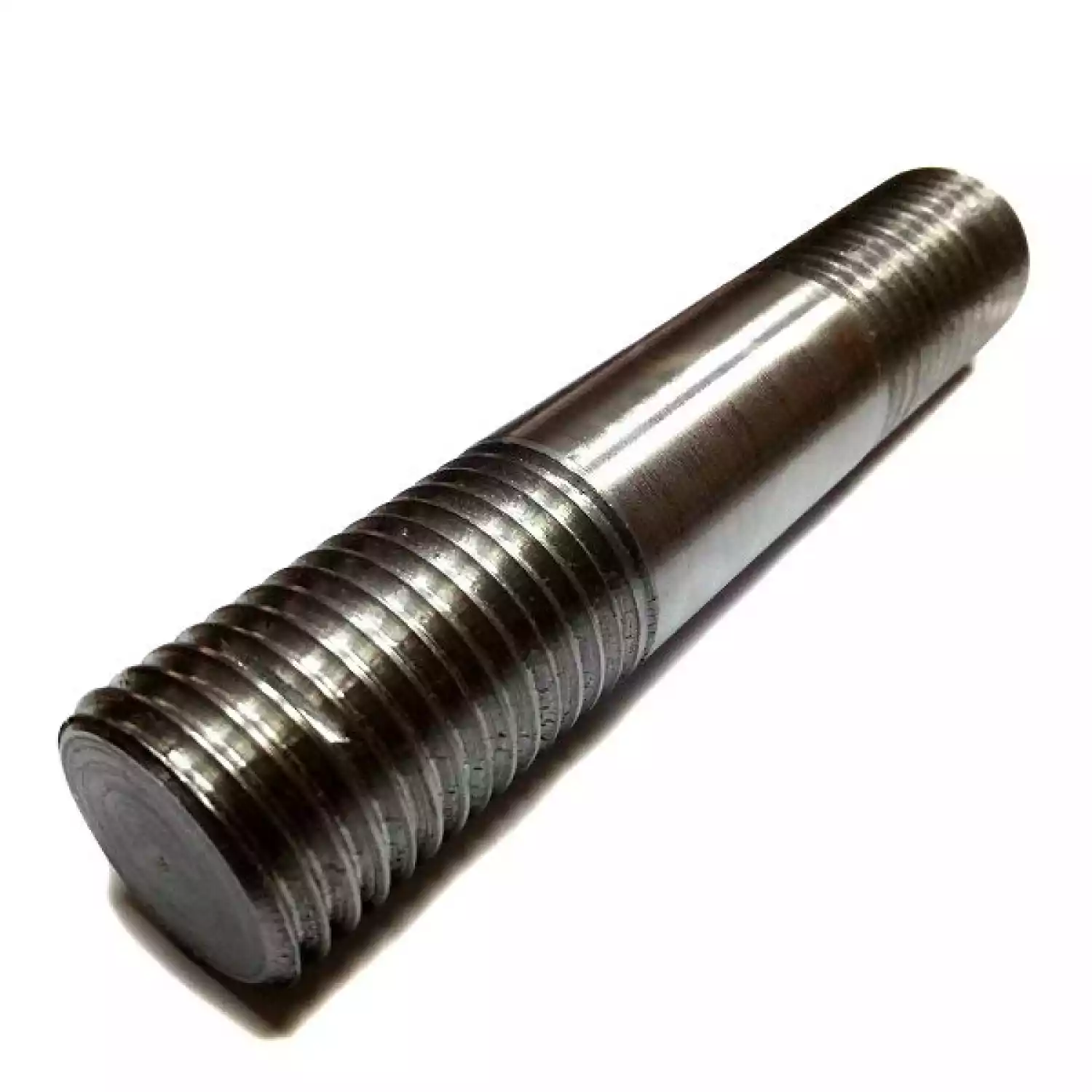

Стандартные образцы (СОП) для ультразвукового контроля анкерных болтов/шпилек в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми совмещенными ультразвуковыми преобразователями типа П111.

Отличительные особенности

  1. Стандартные образцы (СОП) изготавливаются из анкерных болтов/шпилек того же типоразмера что и анкерные болты/шпильки, которые подлежат контролю;
  2. Стандартные образцы (СОП) имеют три искусственных дефекта типа «пропил» расположенных в резьбовой части образца (СОП);
  3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не должна превышает Rz 40.

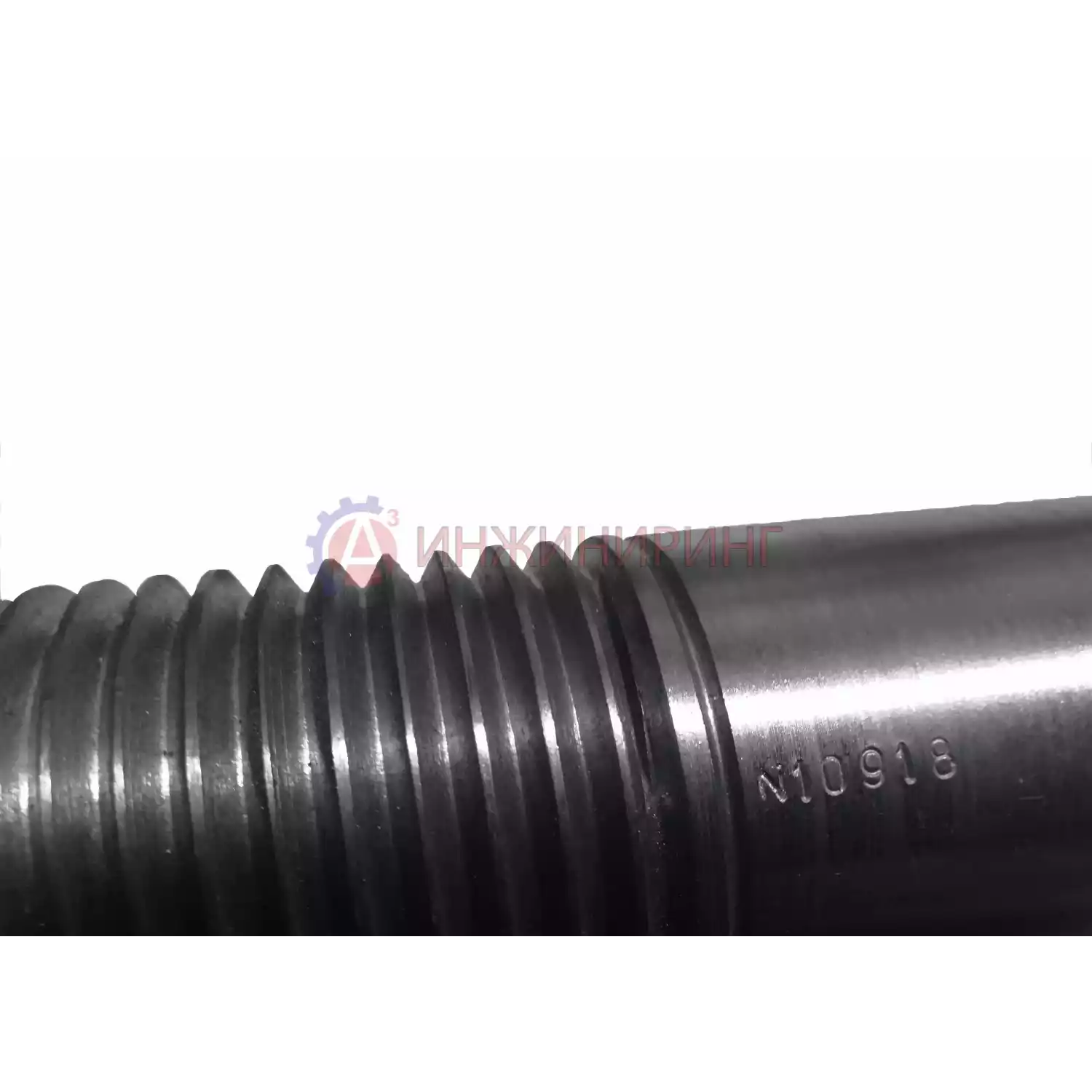

  4. Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты переаттестации, условия хранения.
  5. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
  6. Все образцы изготавливаются в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

По умолчанию все СОП изготавливаются из стали 3 или стали 20, если необходимо изготовить их из других материалов или изменить их конфигурацию, например, нанести дополнительные отражатели типа "пропил" или "ПДО" или пазы, то это следует указывать при направлении заявки. Также возможно изготовление настроечных образцов строго по чертежам Заказчика с последующей их аттестацией.

К производимым нами СОП для контроля шпилек или анкерных болтов независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Производимые СОП отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Если СОП при выходе из производства не соответствует хотя бы одному из вышеперечисленных требований он бракуется.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если масса образца будет превышать 100кг.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

4. Если длина образца будет превышать 1.5 метра.
