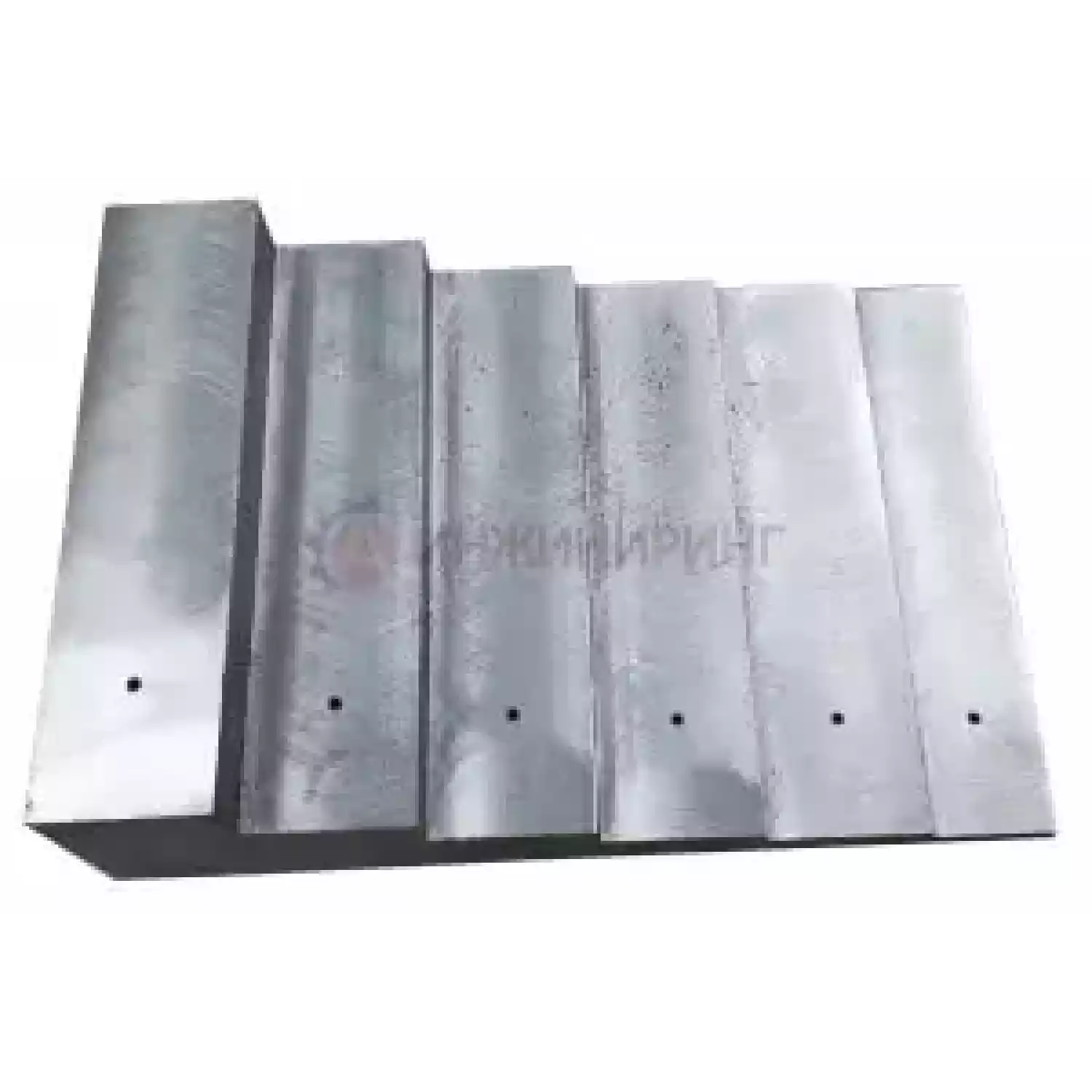

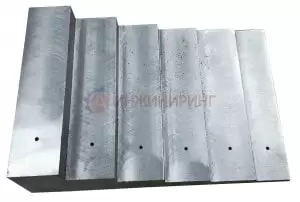

Настроечный образец РОСЭК 001-96 рис.2 (СОП-2)
Артикул: 32369

Настроечный образец РОСЭК 001-96 рис.2 (СОП-2)

Артикул: 32369
СОП, изготовленный в соответствии с чертежом на Рис. 2 РД РОСЭК-001-96.
Подробнее
Настроечный образец РОСЭК 001-96 рис.2 (СОП-2) А3 Инжиниринг Официальный дилер
Под заказ
Срок поставки от 7 дней
35 000 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Назначение:

Стандартные образцы предприятия (СОП) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

Основные технические характеристики:

  • Стандартный образец (СОП) может иметь один или несколько отражателей типа «плоскодонное отверстие» или один или два отражателя типа «зарубка»;
  • Геометрические размеры стандартных образцов (СОП) и отражателей типа «плоскодонное отверстие» и «зарубка» определяются требованиями РД РОСЭК-001-96;
  • Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
  • Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
  • Настроечные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
  • Все образцы изготавливаются в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
  • Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа).

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами СОП (НО) независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. СОП из комплекта в соответствии с требованиями РД РОСЭК-001-96 отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Комплект поставки:

  • Паспорт,
  • документ о прохождении метрологической аттестации (калибровка).

Гарантийный срок эксплуатации: 3 года.
