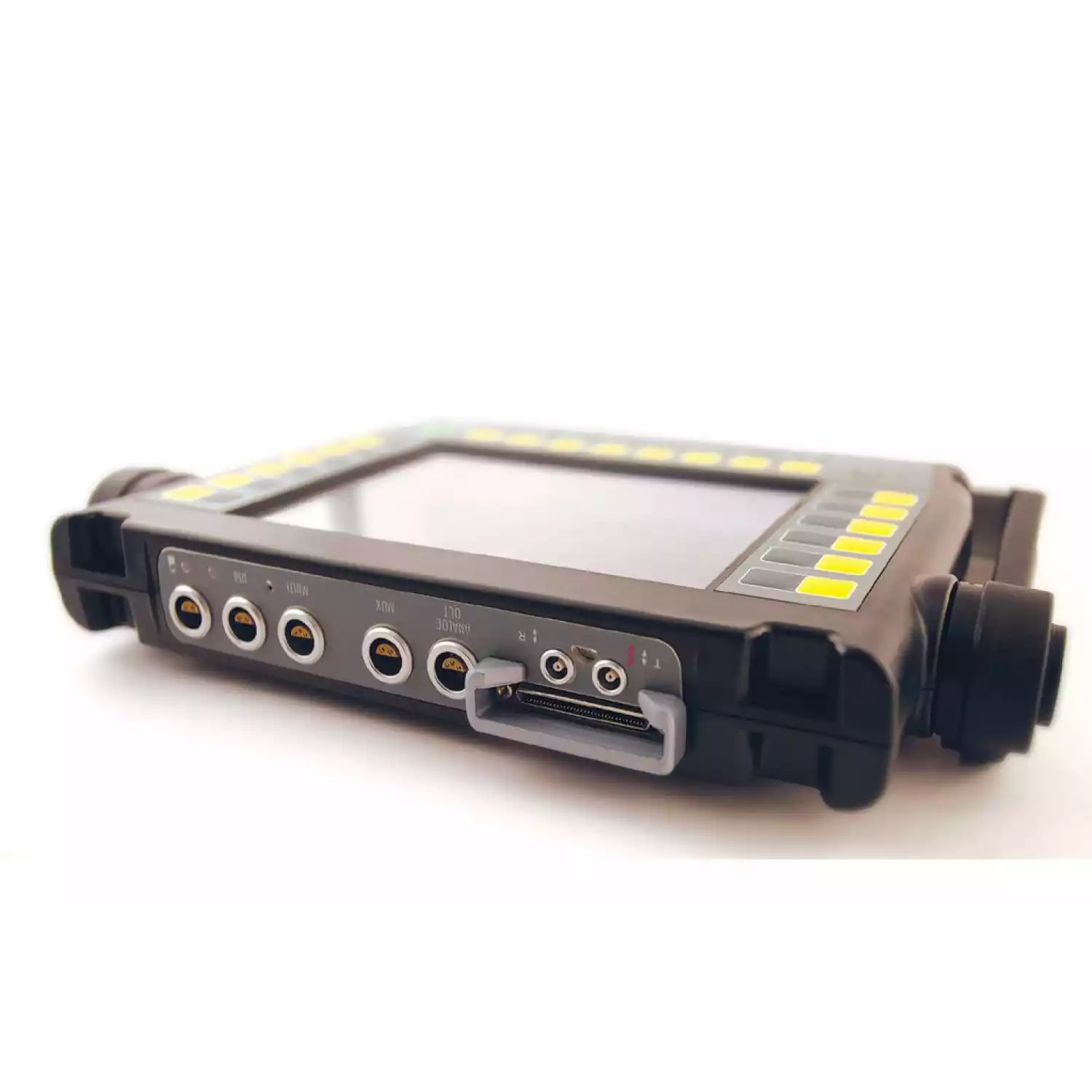

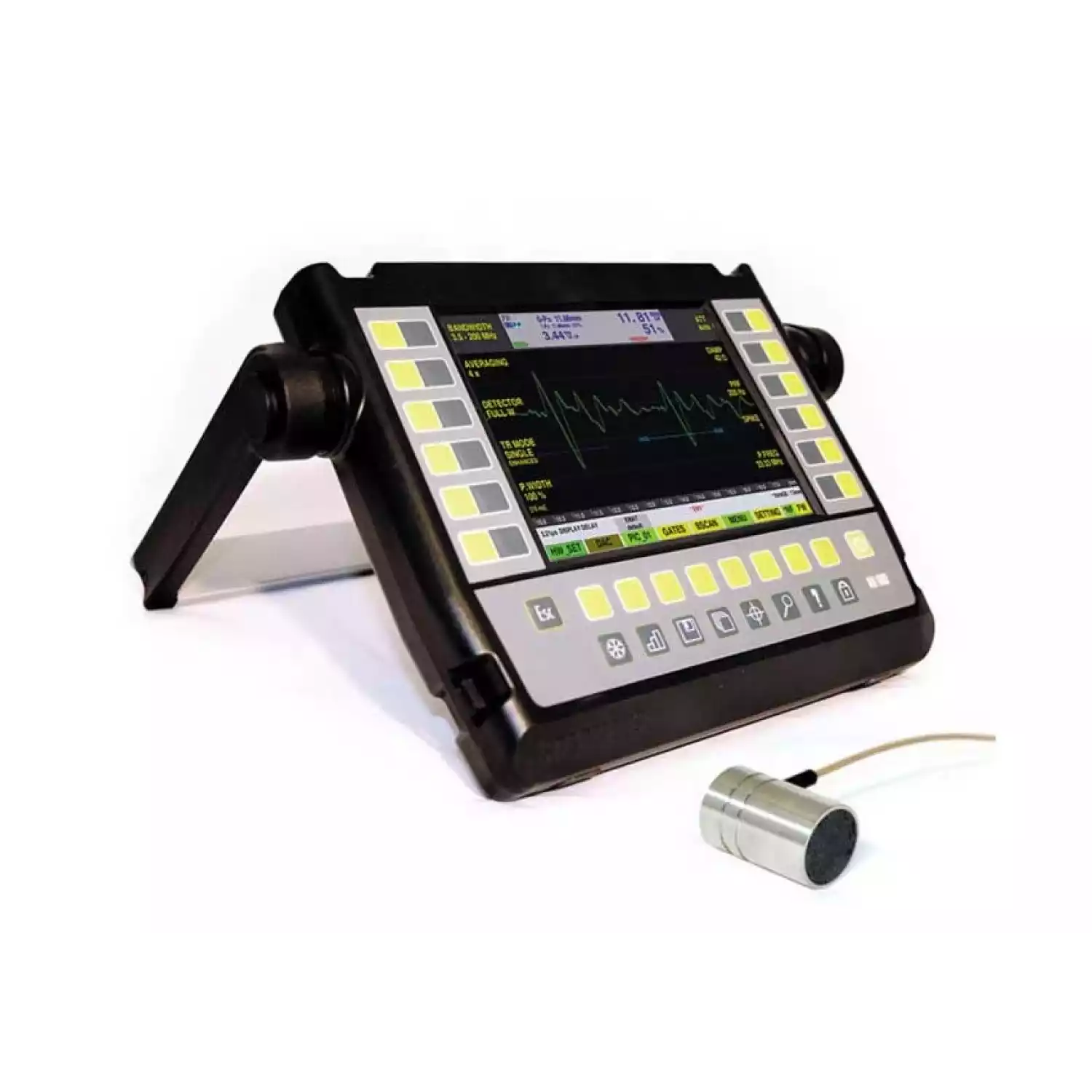

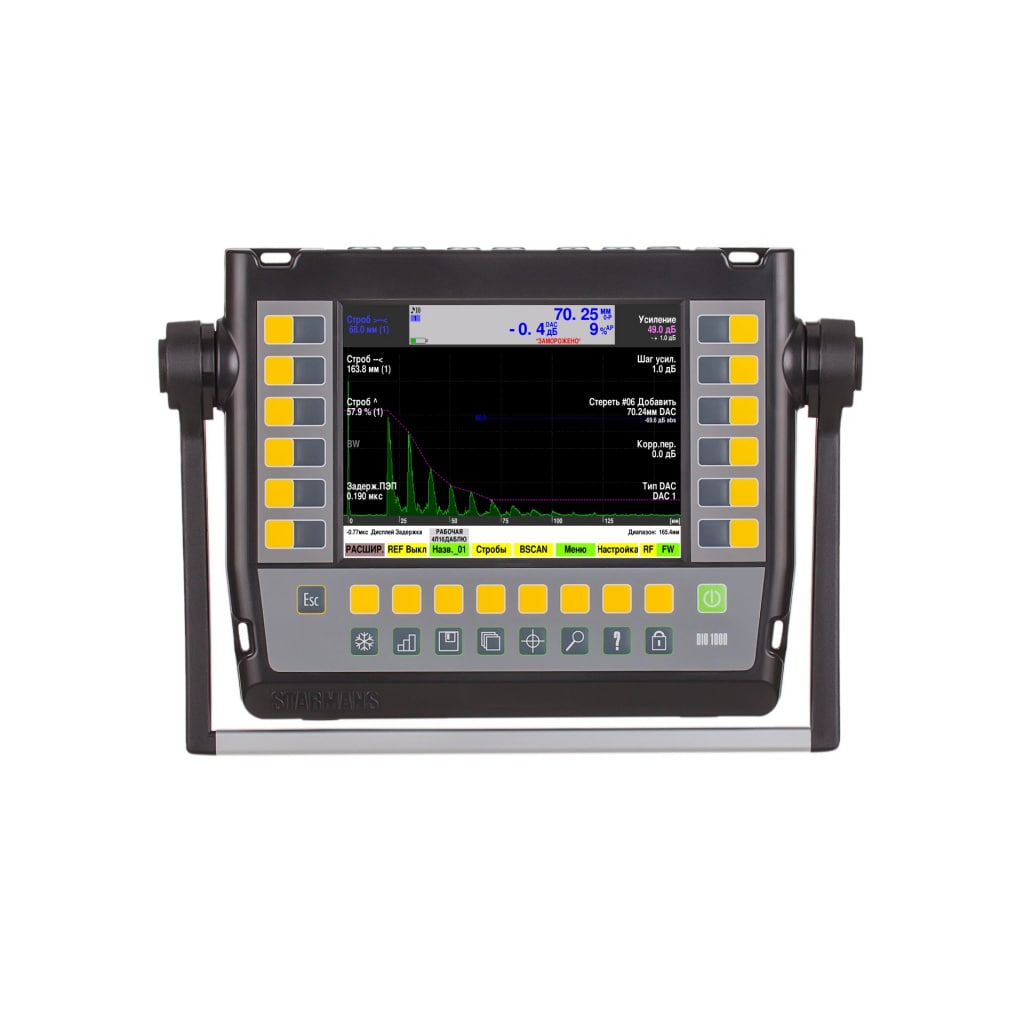

Ультразвуковой дефектоскоп DIO 1000 SFE - Starmans

Ультразвуковой дефектоскоп DIO 1000 SFE - это высокочастотный ультразвуковой дефектоскоп. Прибор сочетает в себе традиционные способы выявления дефектов и самые современные и новейшие технологии контроля.
Цена по запросу

Описание Ультразвуковой дефектоскоп DIO 1000 SFE

Ультразвуковой дефектоскоп DIO 1000 SFE

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: Starmans

Серия: DIO

Модель: DIO 1000 SFEDIO 1000 SFE

Описание: Прибор для дефектоскопии

Гарантия на ультразвуковой дефектоскоп DIO 1000 SFE: 12 мес.

Назначение прибора:

Ультразвуковой дефектоскоп DIO 1000 SFE - это высокочастотный ультразвуковой дефектоскоп. Прибор сочетает в себе традиционные способы выявления дефектов и самые современные и новейшие технологии контроля:

  • Бесконтактный метод (ЭМА).
  • TOFD, с возможностью применения необходимых сканеров и преобразователей.
  • 12 многофункциональных клавиш.
  • Функция тригонометрического вычисления положения дефекта.
  • Вычисление глубины залегания дефекта.
  • Сигнал отображается на дисплее с фиксацией максимума в месте действия строба.

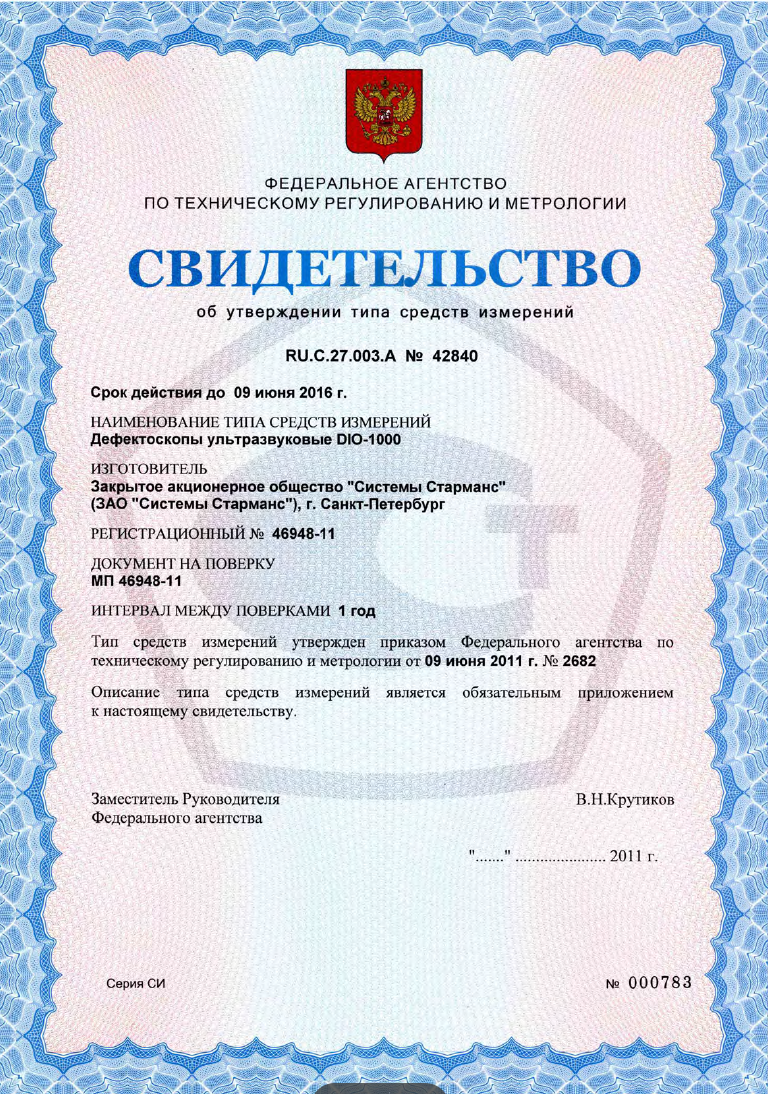

Дефектоскоп DIO 1000 SFE сертифицирован в Федеральном Агенстве По Техническому Регулированию И Метрологии РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №42840), зарегистрирован в Государственном реестре средств измерений под №46948-11 и допущен к применению на территории Российской Федерации.

DIO 1000 SFE имеет достаточно мощное программно - аппаратное обеспечение, благодаря которому обеспечивается интуитивное управление и высокая скорость контроля. Данный прибор также имеет прибор автокалибровки, который позволяет существенно сократить процесс настройки.

Преимущества дефектоскопа DIO 1000 SFE:

  • Малый вес и габариты - малый вес (1.3 килограмма) и габариты (220 х 180 х 30 миллиметров) позволяют использовать прибор в труднодоступных местах.
  • Возможность подключения и осуществления контроля с применением сканера TOFD.
  • Возможность осуществлять контроль без применения контактной жидкости (ЭМА).
  • Антибликовый, высококонтрастный дисплей, имеющий высокую разрешающую способность.
  • Мощный аккумулятор. Время беспрерывной работы - 10 часов.
  • Меню и вся техническая документация вся русифицирована.
  • Возможность подключения видео и фотокамеры, для фотографирования объектов контроля.
  • Возможность подстройки яркости дисплея.
  • Возможность блокировки клавиш.

Широкий набор прикладных функций, необходимых для дефектоскописта:

  • Сигнал отображается на дисплее с фиксацией максимума в месте действия строба. Привязка пика к W - развертке, благодаря этому значительно облегчается определение положения дефекта по глубине объекта.
  • Функция тригонометрического вычисления положения дефекта, с возможностью корректировки на искривленных поверхностях.
  • Вычисление глубины залегания дефекта,  а также траектории ультразвука к данному дефекту производится автоматически.
  • 12 клавиш, которые являются многофункциональными, благодаря их применению обеспечивается быстрый доступ к командам.
  • Прикладные функции: DAC + TCG, DAC, JIS DAC, CSM, TCG, API.
  • AUTOFREEZE - функция выполняет автоматическую заморозку изображения объекта при пересечении сигнала определенного уровня отбраковки.
  • Калькулятор (встроенный) для оценки сварных швов, который значительно упрощает анализ различных сварных соединений в соответствии с AWS Specification D1.1.
  • Режим автокалибровки, упрощающий и ускоряющий настройку дефектоскопа DIO 1000 SFE.



Области применения ультразвукового дефектоскопа DIO 1000 SFE

Авиационная отрасль. Для осуществления контроля за качеством цветных и композитных материалов.

Автомобильная промышленность - контроль качества в местах точечной сварки.

Железнодорожная отрасль. Контроль качества материалов из различных сталей, включая с содержанием марганца.

Литейная отрасль. Контроль проката, поковок и других деталей.

Нефтегазовая промышленность. Контроль качества сварных соединений в трубопроводах, выявления коррозии, а также исследование эксплуатируемых труб, которые выполнены из пластика и металлов.

Энергетическая отрасль. Для осуществления контроля фланцев, ступиц, валов, а также для исследования аустенитных швов.

Дефектоскоп DIO 1000 SFE также применяется в других отраслях промышленности, где необходим ультразвуковой контроль ответственных деталей и конструкций.

Технические характеристики:

Разъёмы для подключения преобразователей

Lemo 01

Коммуникационные порты

USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)

Вход B-scan

сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В

Диапазон устанавливаемых скоростей ультразвука

От 100 до 15240 м/с в стали

Рабочие частоты

0.5 МГц - 30 МГц при -3 дБ

Задержка

от -10 до 4800 мс

Диапазон регулировки усиления (чувствительности) ультразвукового канала

111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ

Дискретность измерения толщины

0.01 мм по стали

Диапазон измерения толщины

от 1 мм до 29 000 мм по стали

Демпфирование

от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом

Фильтры:

Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц

DAC (Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

Глубина (амплитуда) ВРЧ (динамический диапазон )

111 дБ (71 дБ непрерывно)



Комплект поставки:

  • 1x Li-Ion аккумулятор (встраиваемый)
  • 1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )
  • 2x Кабель LEMO01-LEMO00
  • 1x Кабель USB
  • 1x USB Flash Disk 2GB - ПО и Инструкция по эксплуатации
  • 1x Алюминиевый ударопрочный кейс (черный или серебристый)
  • 1x Защитный чехол
  • 1x Наплечный ремень
  • 1x Ременные крепления для кейса
  • 1x Свидетельство поверки
  • 1х Руководство по эксплуатации (на русском)

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
