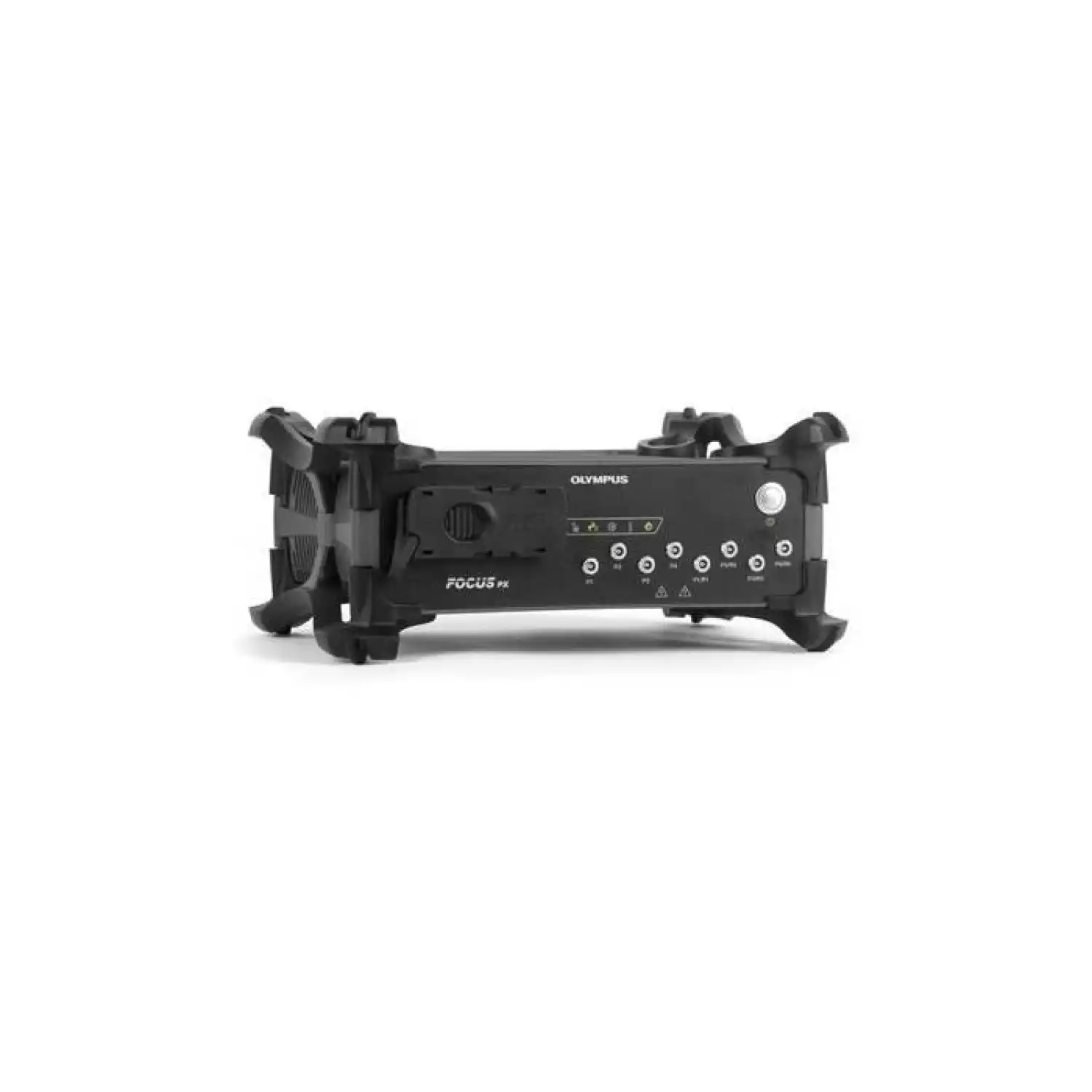

Ультразвуковой дефектоскоп FOCUS PX / PC / SDK
Артикул: 4967

Ультразвуковой дефектоскоп FOCUS PX / PC / SDK

Артикул: 4967
Устройство сбора данных FOCUS PX и программное обеспечение Focus PC используют новейшие технологии на базе ФР для легкой интеграции в автоматизированные и полуавтоматизированные системы контроля. Значительно улучшено отношение сигнал-шум (ОСШ) и увеличена скорость контроля. Также предлагаются пакеты средств разработки ПО: FocusControl и FocusData.
Подробнее
Внесен в реестр СИ
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Компания Olympus предлагает полное интеграционное решение на базе фазированных решеток, отвечающее самым высоким требованиям клиентов. Данное решение включает высокопроизводительное и гибкое устройство сбора данных FOCUS PX; программное обеспечение для сбора и анализа данных FocusPC; два пакета средств разработки ПО (SDK) FocusControl и FocusData для персонализации пользовательского интерфейса (в зависимости от приложения), управления FocusPC и полной автоматизации системы контроля.

Устройство FOCUS PX:

Превосходное качество сигнала

FOCUS PX обеспечивает высочайшее качество сигнала и улучшенное отношение сигнал-шум, благодаря последним технологиям Olympus в области УЗК.

  • До 12 дБ Улучшенное ОСШ;
  • До 4 УЗ-каналов.

Эффективность и масштабируемость

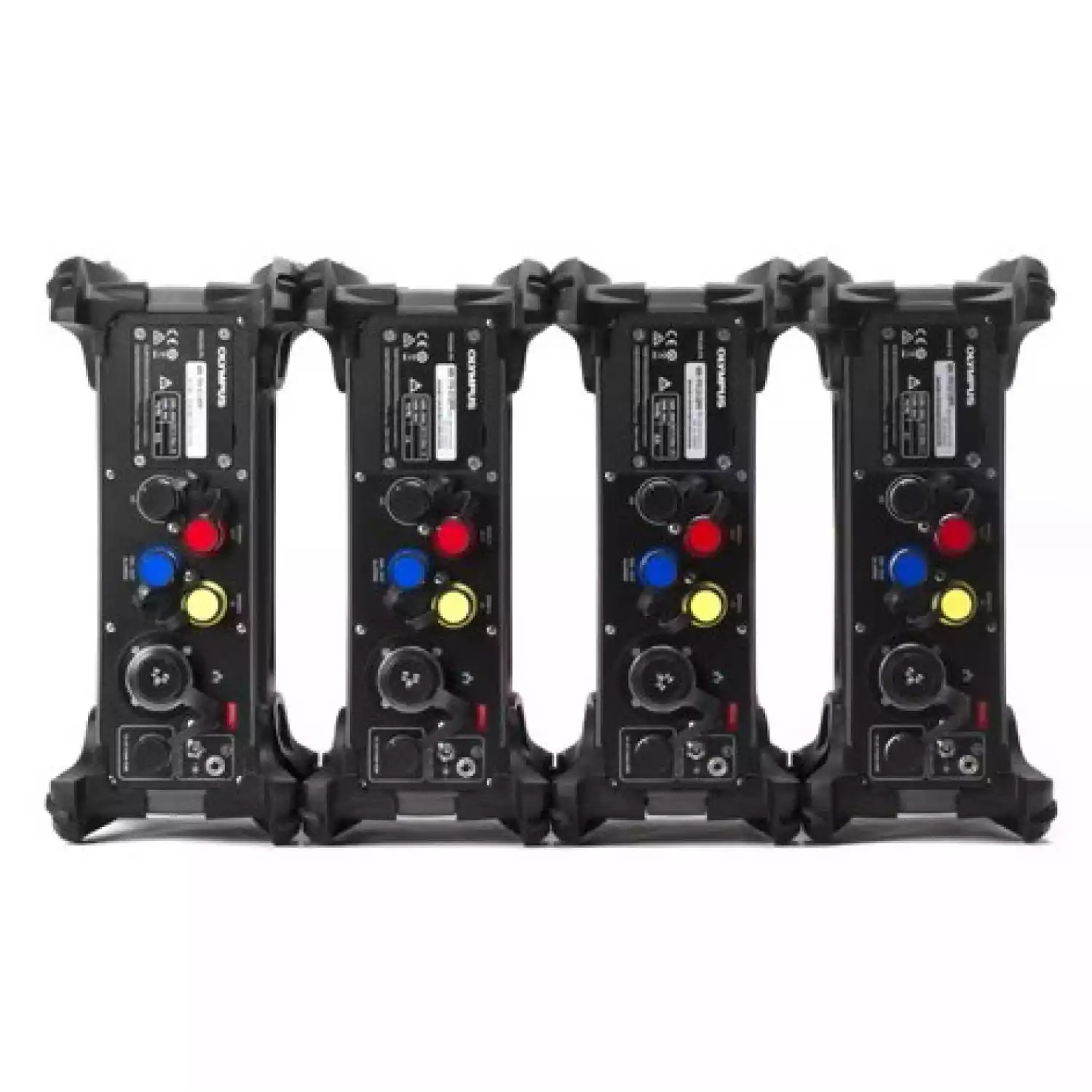

FOCUS PX оснащен новейшими технологиями в области ФР, имеет улучшенные характеристики и высокую скорость контроля в самых требовательных и жестких условиях. Возможность параллельного использования до четырех устройств FOCUS PX обеспечивает максимальную скорость контроля и расширенную конфигурацию с несколькими преобразователями

  • До 4 FOCUS PX в параллельном режиме работы;
  • До 30 МБ/с Скорость обработки данных.

Быстрое программирование

Оптимизированный коммуникационный процесс FOCUS PX значительно сокращает время программирования, минимизируя время обработки информации и улучшая навыки оператора.

Прочность

FOCUS PX имеет прочный корпус, предназначенный для работы в самых неблагоприятных производственных условиях. Корпус прибора отвечает требованиям стандарта IP65, имеет несколько теплообменных пластин для оптимального рассеяния тепла.

  • До 40 °C Рабочая температура;
  • Соответсвие IP65.

Легкая интеграция

Защитные накладки FOCUS PX легко снимаются, открывая доступ к четырем винтовым отверстиям для установки прибора на сканер или систему контроля.

Простая кабельная разводка

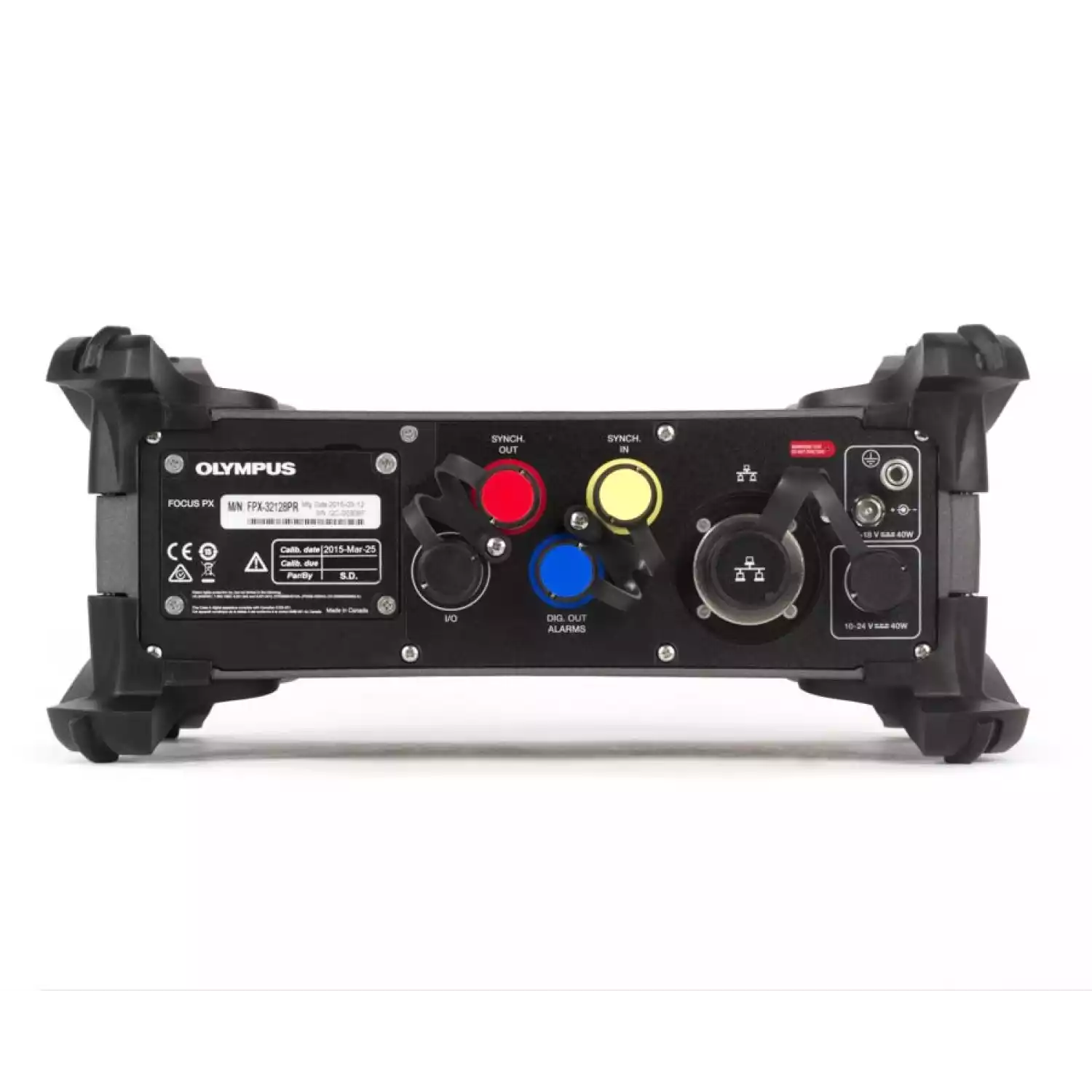

Устройства FOCUS PX синхронизируются друг с другом путем простой разводки кабелей. Это позволяет получать все сигналы ввода-вывода одним устройством, сокращая кабельную разводку и в целом упрощая интеграцию оборудования.

Быстрый и легкий монтаж

Быстрая установка позволяет расположить FOCUS PX максимально близко к преобразователям, сокращая кабельную прокладку и оптимизируя качество сигнала.Четыре винтовых отверстия для установки прибора на любой сканер.

Технические характеристики FOCUS PX:

Каналы ФР (PA) 16:64PR: 64
16:128PR/32:128PR: 128
Число генераторов 16:64PR/16:128PR: 16 последовательных элементов
32:128PR: 32 последовательных элемента
Каналы УЗ (UT) 4 УЗ-канала специального назначения
(8 разъемов для импульс-эхо и раздельно-совмещенного режима)
Скорость сбора данных До 30 МБ/с (1 FOCUS PX)
До 60 МБ/с (от 2 до 4 FOCUS PX)
Скорость сбора данных До 20000 12-битных A-сканов/с, 750 точек каждый
Разрешение амплитуды 8-бит / 12-бит
Максимальное число образцов A‑скана 16380
Сжатие данных в режиме реального времени от 1 до 2000
Детектирование Полная волна (FW), положительная полуволна (HW+), отрицательная полуволна (HW–) и радиосигнал (RF)
Фильтр Цифровые фильтры (полосовые, высокочастотные и низкочастотные)
Напряжение PA : 4 В, 9 В, 20 В, 40 В, 80 В и 115 В
UT : 50 В, 100 В и 190 В
Усиление PA : 80 дБ (46 дБ аналоговый + 34 дБ цифровой)
UT : 120 дБ (цифровой)
Длительность импульса PA : от 30 до 500 нс (с шагом 2,5 нс)
UT : от 30 до 1000 нс (с шагом 2,5 нс)
Полоса пропускания (-3дБ) PA : от 0,6 до 17,8 МГц
UT : от 0,25 до 28 МГц
Количество лучей До 1024
Частота зондирующих импульсов (ЧЗИ) от 1 Гц до 20 кГц
Усреднение в режиме реального времени PA : 1, 2, 4, 8, 16
UT : 1, 2, 4, 8, 16, 32, 64
Количество стробов 4 для обнаружения; 1 для синхронизации
Кодировщик 2-осевой (квадратура, по часовой стрелке)
Сетевой интерфейс 1000BASE-T
Размер (Ш x В x Г) с накладками: 30,7 × 13,5 × 23,6 см
Размер (Ш x В x Г) без накладок: 27,6 × 9,2 × 23,1 см
Вес с накладками: 4,8 кг
Вес без накладок: 4,2 кг
Нормы IP IP65
Подробнее
