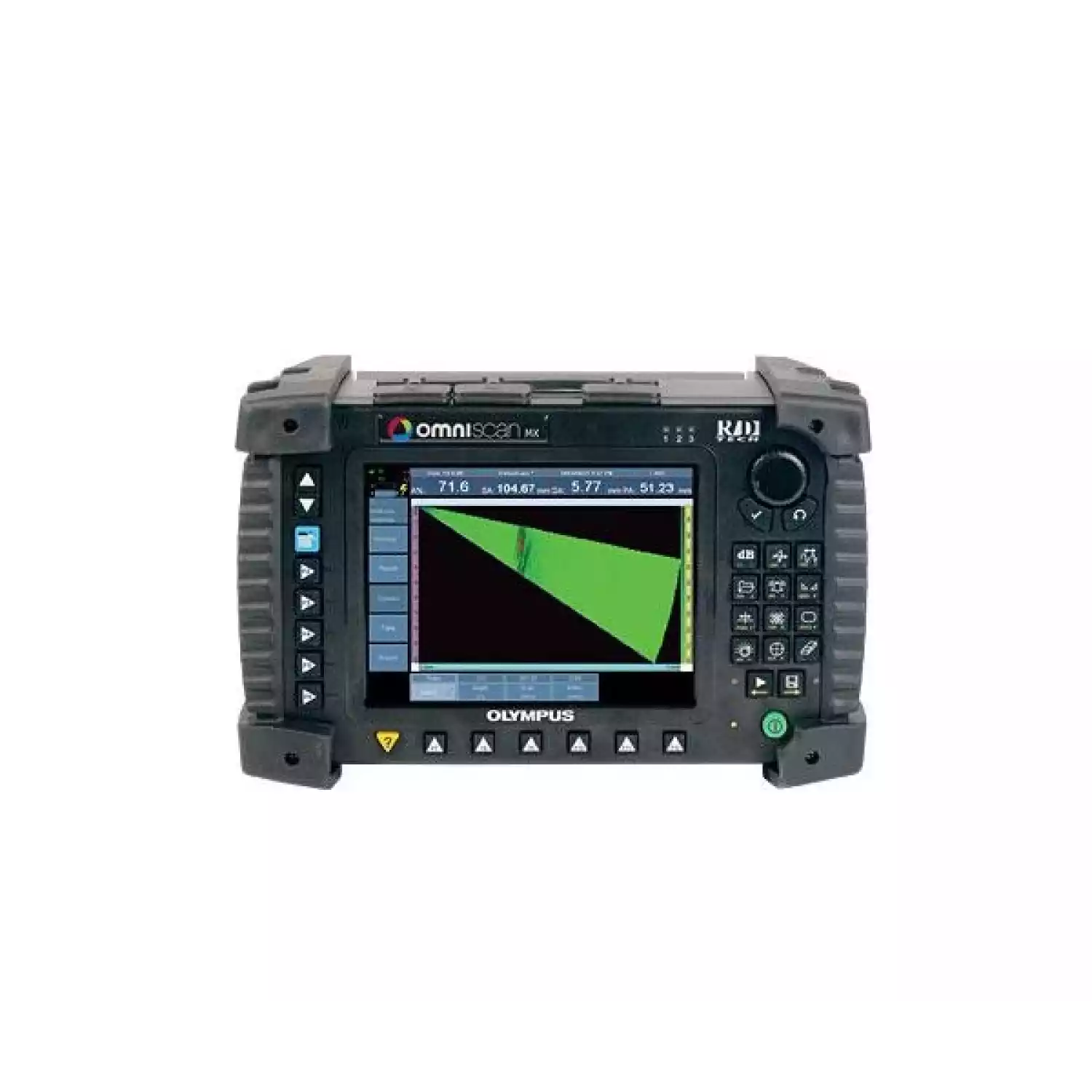

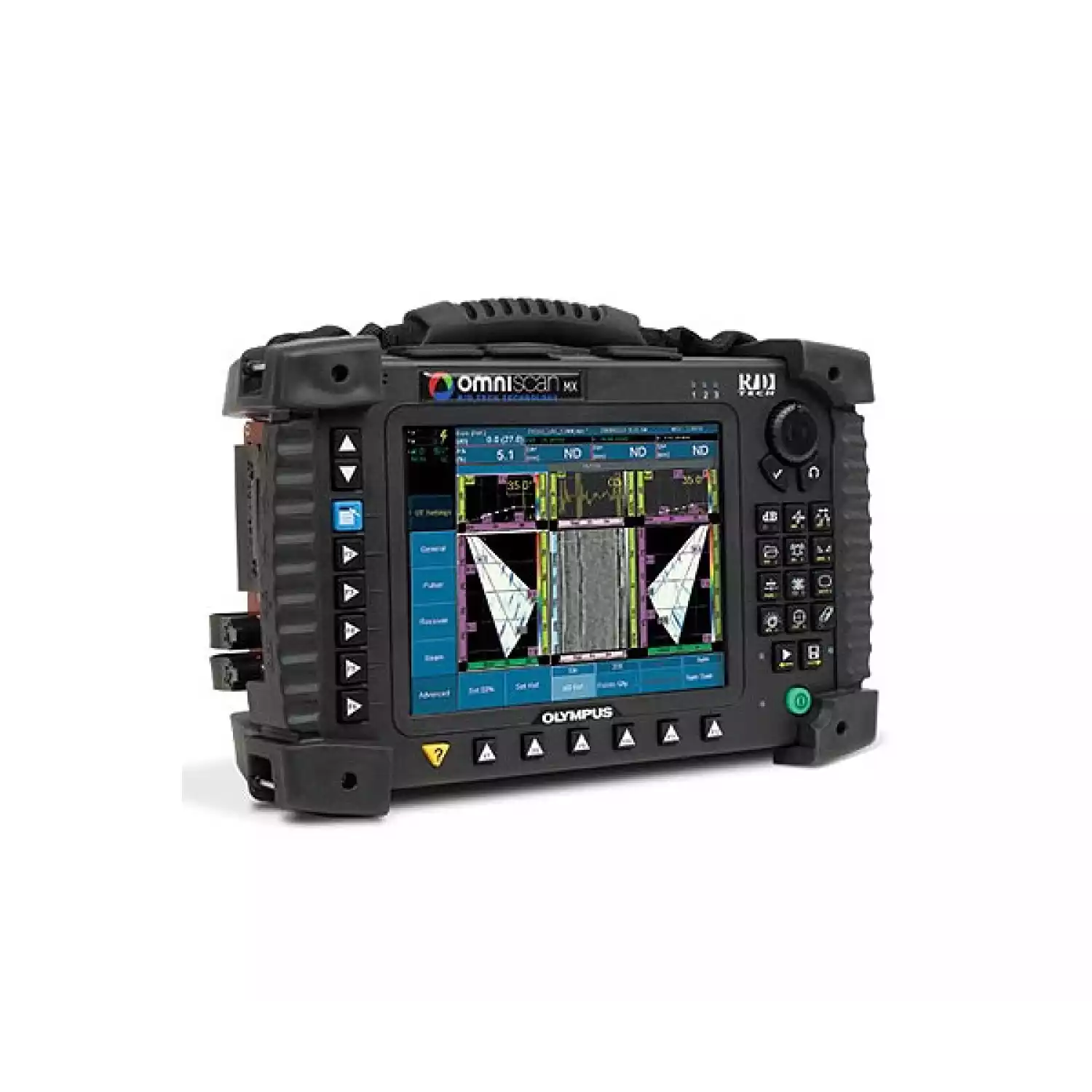

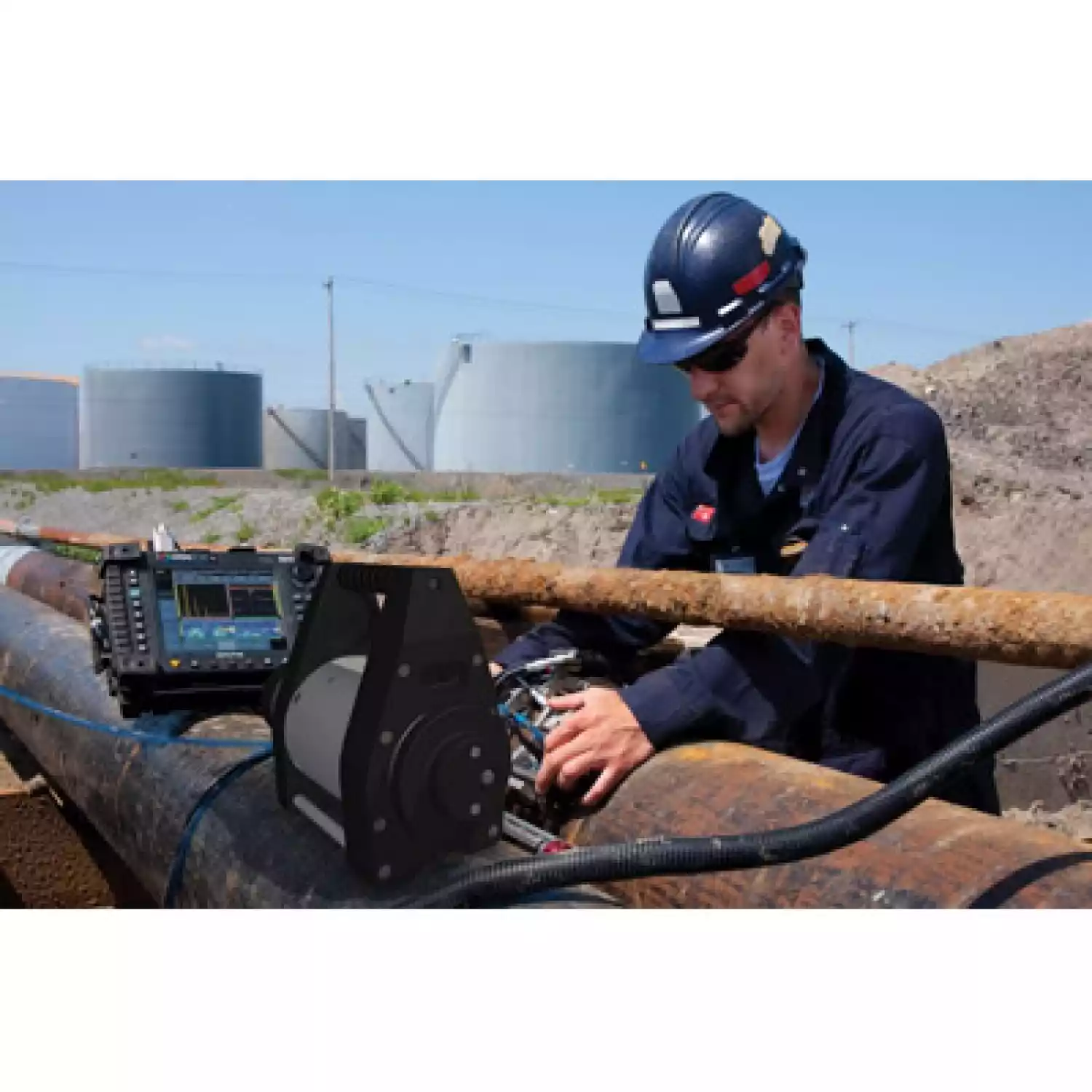

Многофункциональный дефектоскоп OmniScan MX PA с фазированными решетками
Тип оборудования: ультразвуковой дефектоскоп
Производитель: OLYMPUS, США
Серия: OmniScan
Модель: OmniScan MX PA
Описание: Переносной универсальный прибор для поиска внутренних дефектов в материалах
Контроль фазированными решётками дефектоскопа OmniScan MX PA
Фазированные решётки
При использовании метода контроля фазированными решётками генерируется ультразвуковой луч с настраиваемыми углом ввода, фокусным расстоянием и размером фокусного пятна. При этом также можно настроить генерирование луча в разных секторах фазированной решётки. Эти функции открывают целый ряд новых возможностей. Например, можно быстро изменить параметры угла и изменить направление сканирования, не передвигая датчик. Таким образом, эта технология заменяет собой целую гамму датчиков и даже некоторые механические компоненты. При контроле лучом с переменным углом коэффициент обнаружения дефектов, как правило, выше вне зависимости от их ориентации. При этом соотношение сигнал-шум остаётся оптимальным.
Преимущества фазированных решёток
Фазированные решётки имеют следующие преимущества:
Программное обеспечение для фазированных решёток
Полномасштабные А-, B- и С-сканы
Дефектоскоп OmniScan PA (ФР) создан на базе OmniScan UT (УЗ) и позволяет представлять результаты контроля в виде A-скана, B-скана и C-скана.
Полномасштабное секторное сканирование
Усовершенствованная обработка данных в реальном времени
Процедуры и параметры калибровки
Все калибровочные процедуры сопровождаются пошаговой настройкой с возможностью перехода вперёд и назад по настройке.
Мастера настройки для групп и законов фокусировки
Сложные группы
Теперь можно использовать более одного датчика с двумя разными конфигурациями: разные углы разворота, типы сканирования, области контроля и т.п.
Возможные конфигурации для контроля сложными группами
1. Один датчик с фазированной решёткой из 64 или более элементов и 2 разные группы:
2. Один датчик с фазированной решёткой из 64 или 128 элементов и 2 разные группы:
3. Один датчик с фазированной решёткой из 64 или 128 элементов и 3 разные группы:
4. Два датчика с фазированной решёткой из 16 или 64 элементов и 2 разные группы:
Технические характеристики модуля с фазированными решётками (применимо к OMNI-M-PA16128)
|
Размеры (Ш×В×Г) |
244×182×57 мм |
|
Вес |
1,2 кг |
|
Разъёмы |
1 разъём OmniScan для ФР-датчиков 2 разъёма BNC (1 генератор/приёмник, 1 приёмник для обычного УЗ) (BNC отсутствует на моделях 32:32 и 32:128) |
|
Количество законов фокусировки |
256 |
|
Распознавание датчика |
Автоматическое распознавание и конфигурация датчика |
|
Генератор/Приёмник |
|
|
Апертура |
16 элементов* |
|
Количество элементов |
128 элементов |
|
Генератор |
|
|
Напряжение |
80 В на элемент |
|
Длительность импульса |
Настраивается от 30 нс до 500 нс, разрешение 2,5 нс |
|
Время затухания |
менее 10 нс |
|
Форма импульса |
Отрицательный прямоугольный импульс |
|
Выходное сопротивление |
менее 25 Ом |
|
Приёмник |
|
|
Коэффициент усиления |
от 0 дБ до 74 дБ, максимальный входной сигнал 1,32 Вp-p |
|
Входное полное сопротивление |
75 Ом |
|
Полоса пропускания |
от 0,75 до 18 МГц (-3 дБ) |
|
Формирование луча |
|
|
Тип сканирования |
Азимутальный и линейный |
|
Количество проходов |
до 8 |
|
Активных элементов |
16* |
|
Элементов |
128 |
|
Диапазон задержки передачи |
от 0 мкс до 10 мкс с шагом 2,5 нс |
|
Диапазон задержки приёма |
от 0 мкс до 10 мкс с шагом 2,5 нс |
|
Сбор данных |
|
|
Частота оцифровки |
100 МГц (10 бит) |
|
Максимальная ЧЗИ |
До 10 кГц (C-скан) |
|
Глубина в материале |
29 м в стали (продольная волна), 10 мс со сжатием. 0,24 м в стали (продольная волна), 81,9 мс без сжатия |
|
Обработка данных |
|
|
Количество записываемых значений |
до 8000 |
|
Усреднение в реальном времени |
2, 4, 8, 16 |
|
Детектирование |
Радиосигнал, полная волна, полуволна «+», полуволна «-» |
|
Фильтр |
Низкочастотный (настроен на частоту датчика), цифровая фильтрация (полоса пропускания, частотный диапазон) |
|
Фильтрация видео |
Сглаживание (скорректировано по диапазону частоты датчика) |
|
Запись данных |
|
|
Запись А-скана (TOFD) |
6000 A-сканов в секунду (512-точечный, 8-битный A-скан) |
|
Запись С-сканов |
I, A, B, до 10 кГц (амплитуда или время пролёта) |
|
Максимальный размер файла |
Ограничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция) |
|
Визуализация данных |
|
|
Частота обновления A-скана |
В реальном времени: 60 Гц |
|
Скорректированный по объёму S-скан |
до 40 Гц |
|
Синхронизация данных |
|
|
Внутренний генератор синхронизирующих импульсов |
от 1 Гц до 10 кГц |
|
По кодировщику |
На 1 или 2 осях |
|
Программируемое TCG (скорректированное по времени усиление) |
|
|
Количество точек |
16 (1 кривая TCG на канал для законов фокусировки) |
|
Сигнализации |
|
|
Количество сигнализаций |
3 |
|
Условия |
Любая логическая комбинация стробов |
|
Аналоговые выходы |
2 |
Модели дефектоскоп OmniScan MX PA на фазированных решетках
- дефектоскоп OmniScan MX PA 16:16;
- дефектоскоп OmniScan MX PA 16:16M;
- дефектоскоп OmniScan MX PA 16:64M;
- дефектоскоп OmniScan MX PA 32:32;
- дефектоскоп OmniScan MX PA 32:128
