Ультразвуковой дефектоскоп USM Vision

Система USM Vision разрабатывалась для удовлетворения потребностей рынка в переходе от радиографического к ультразвуковому контролю при изготовлении новых систем технологических трубопроводов, применяемых в системах водоснабжения, в энергетике, а также в нефтегазовой и обрабатывающей промышленности. Система USM Vision призвана упростить ультразвуковую дефектоскопию, ее доступность и обеспечить соответствие международным нормам и стандартам. Все это становится возможным благодаря следующим факторам:

оптимизация распределения нагрузки специалистов при проведении инспекций;
повышение производительности;
устранение ограничений, существующих при радиографическом контроле сварных швов;
упрощение ультразвукового контроля сварных швов.

Функции переносного дефектоскопа USM Vision:

Стандартный канал, TOFD, фазированная решетка 16/64, объемная коррекция изображений в реальном времени, сохранение A-сканов;
уникальный пользовательский интерфейс с управлением курсором при помощи двух устройств трекбол-мышь;
удобство эксплуатации для операторов, не проходивших специального обучения;

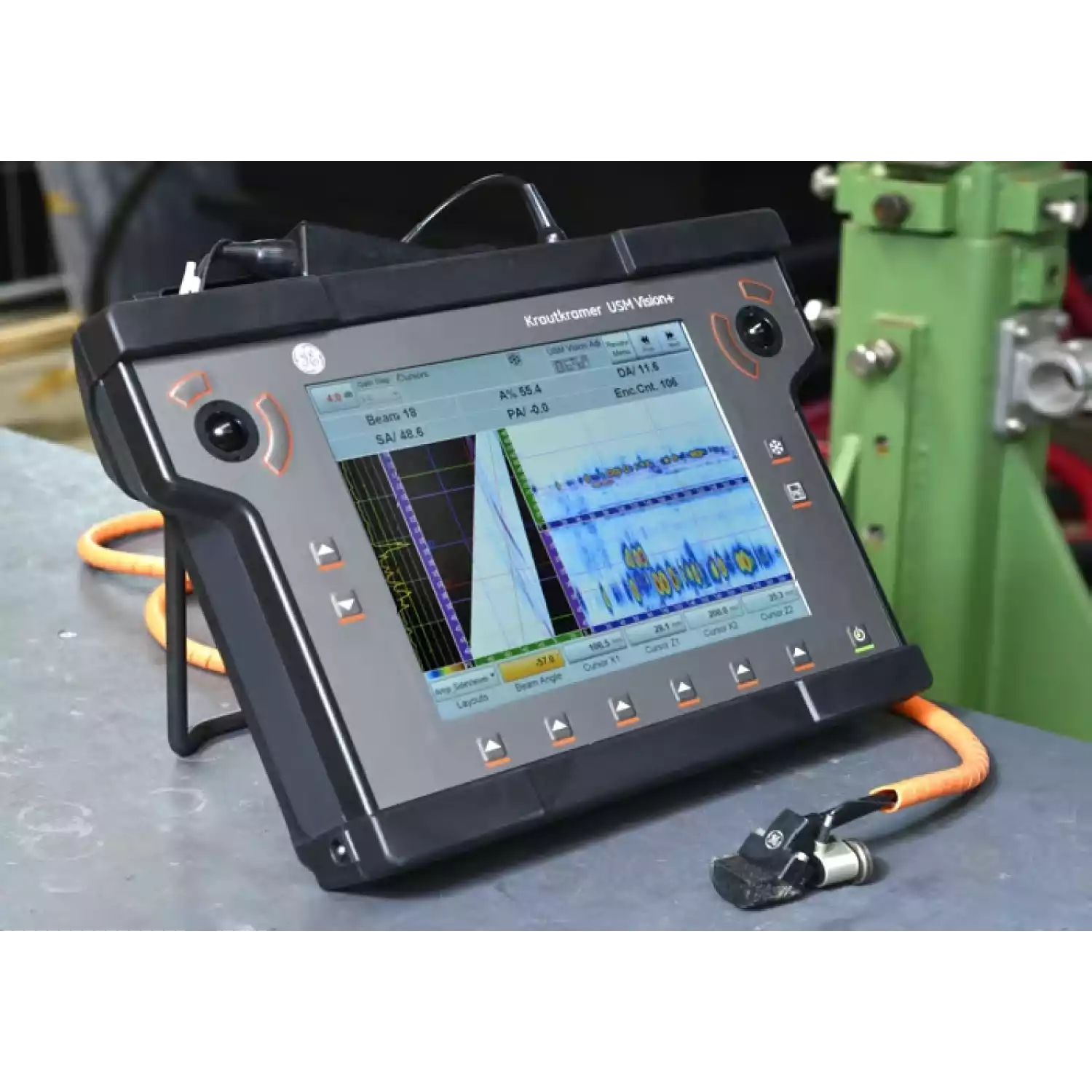

цветной сенсорный экран с диагональю 26,5 см (10,4 дюйма) с разрешением 1024 x 768 пикс.;
малый вес — 4 кг;
возможность “горячей” замены аккумулятора во время работы;
прочный резиновый корпус, IP 54
размеры: длина в верхней части 367 см; длина в нижней части 310 см; ширина: 250 см; высота регулируется от 60 до 100 см.

Области применения системы USM Vision:

Инспекции при строительстве объектов энергетической промышленности;
технический контроль перед вводом в эксплуатацию;
инспекции труб из углеродистой стали;
инспекции труб диаметром 73–1219 мм (2,875–48 дюймов);
инспекции труб толщиной 6–50 мм (1/4–2 дюйма) при автоматической настройке; диапазон
может быть расширен при ручной настройке;

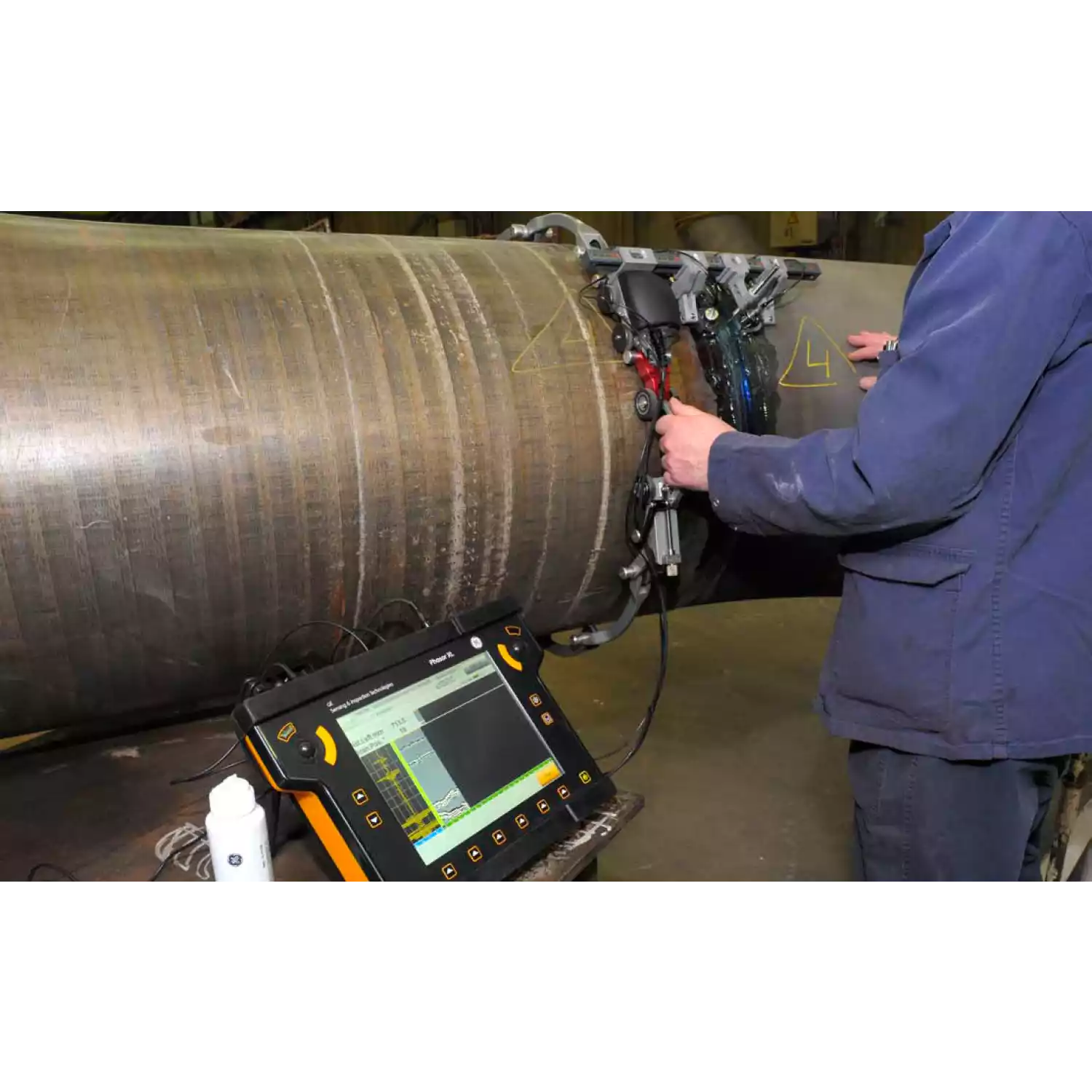

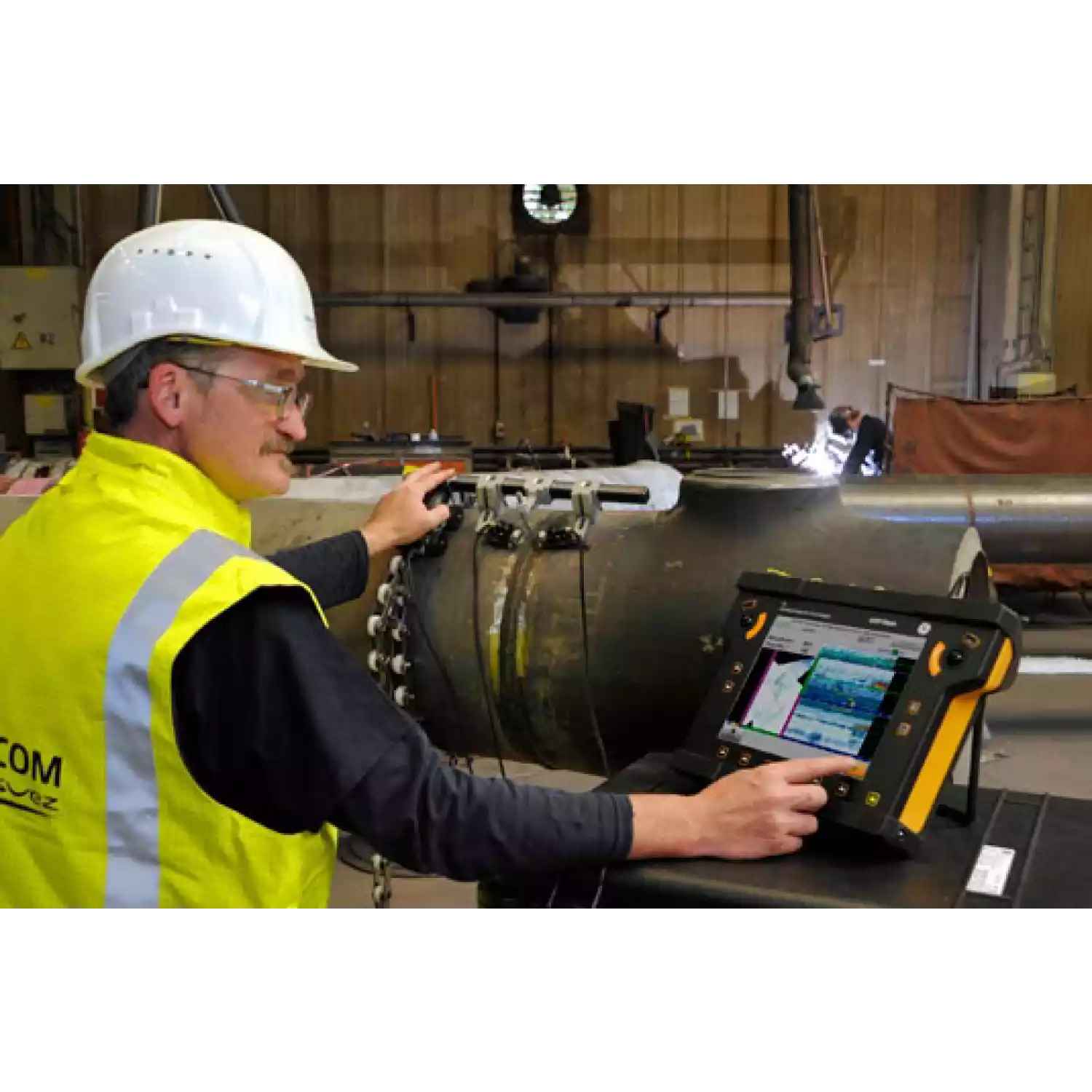

инспекции кольцевых сварных швов;
инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических
ограничений;
предполагается обеспечить возможность проведения инспекций других типов сварных швов.

Система USM Vision — это комплексное решение для контроля сварных швов, состоящее из следующих компонентов:

Программное обеспечение IPC для составления планов инспекции и автоматического создания настроек для ультразвукового контроля. В систему интегрирована база данных процедур, основанных на международных нормах и стандартах, и возможность построения траектории лучей для проверки параметров ультразвукового контроля;
переносной дефектоскоп USM Vision;
современные интерфейсы для подключения к ПК, включающие USB, Ethernet, Wi-Fi; возможность с помощью системы USM Vision управлять ПО IPC и ПО для анализа;
транспортировочный кейс;

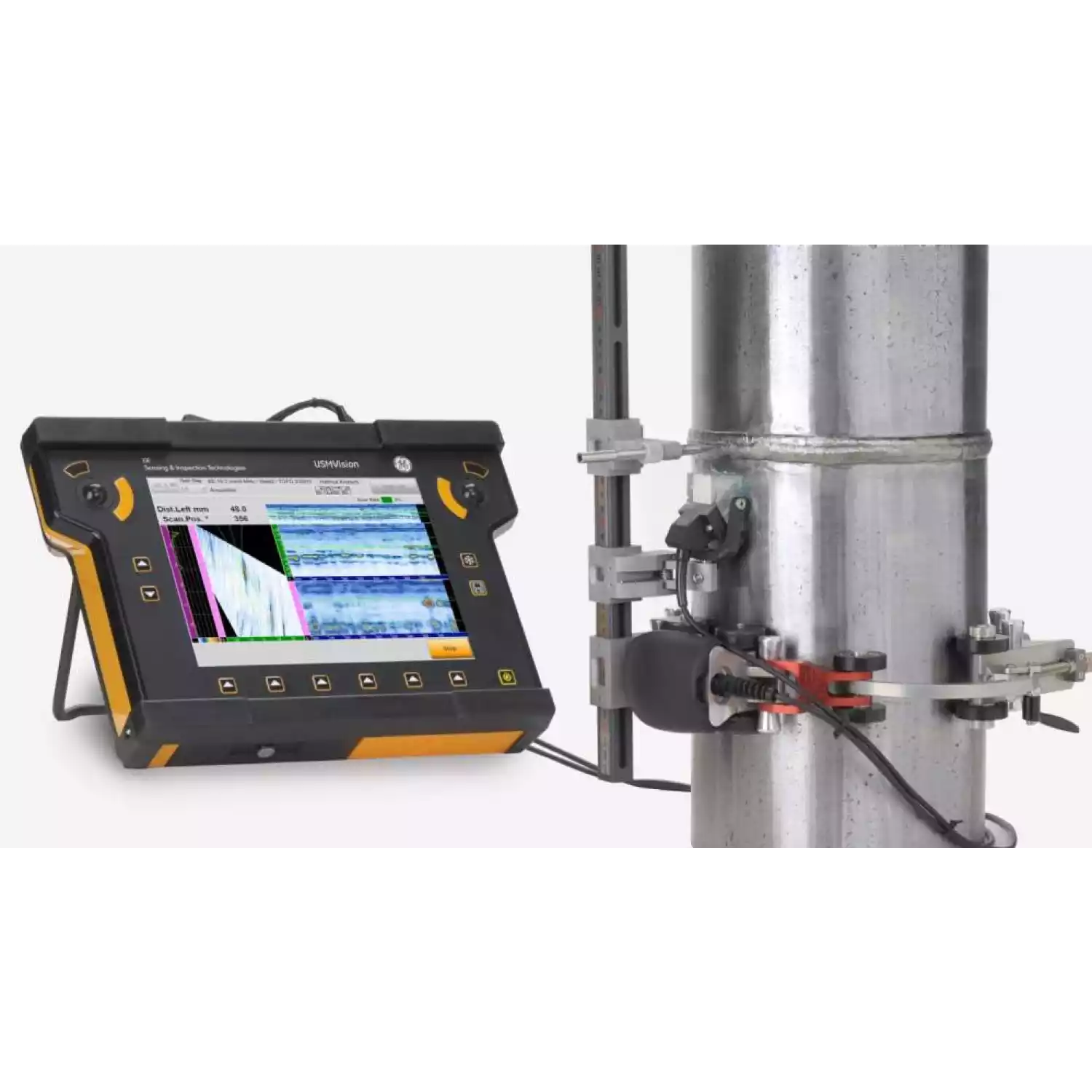

датчик-сканер, разработанный для сбора данных с помощью датчиков TOFD и фазированной решетки, чьи основные компоненты приведены ниже:
ручная тележка с магнитными колесами;
цепь для инспекции трубопроводов (дополнительно);
кронштейн с датчиком и державками для указателя осевой линии, вилки для призм датчиков
TOFD и фазированных решеток;
транспортировочный кейс;
набор датчиков и призм, соответствующих определенному диапазону труб и нормам;
программное обеспечение Rhythm Review 4.0 для анализа и составления отчетов;
дополнительные модули ПО Rhythm, содержащие функции архивации, обмена данными и
расширенные функции для создания отчетов.
