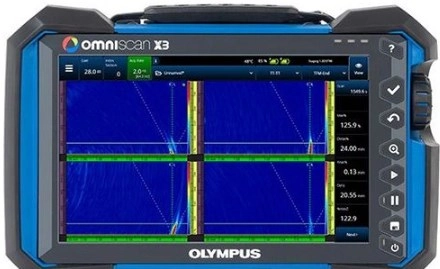

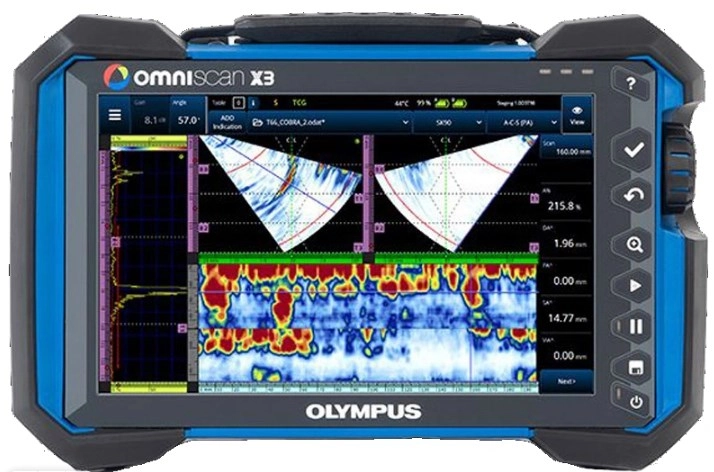

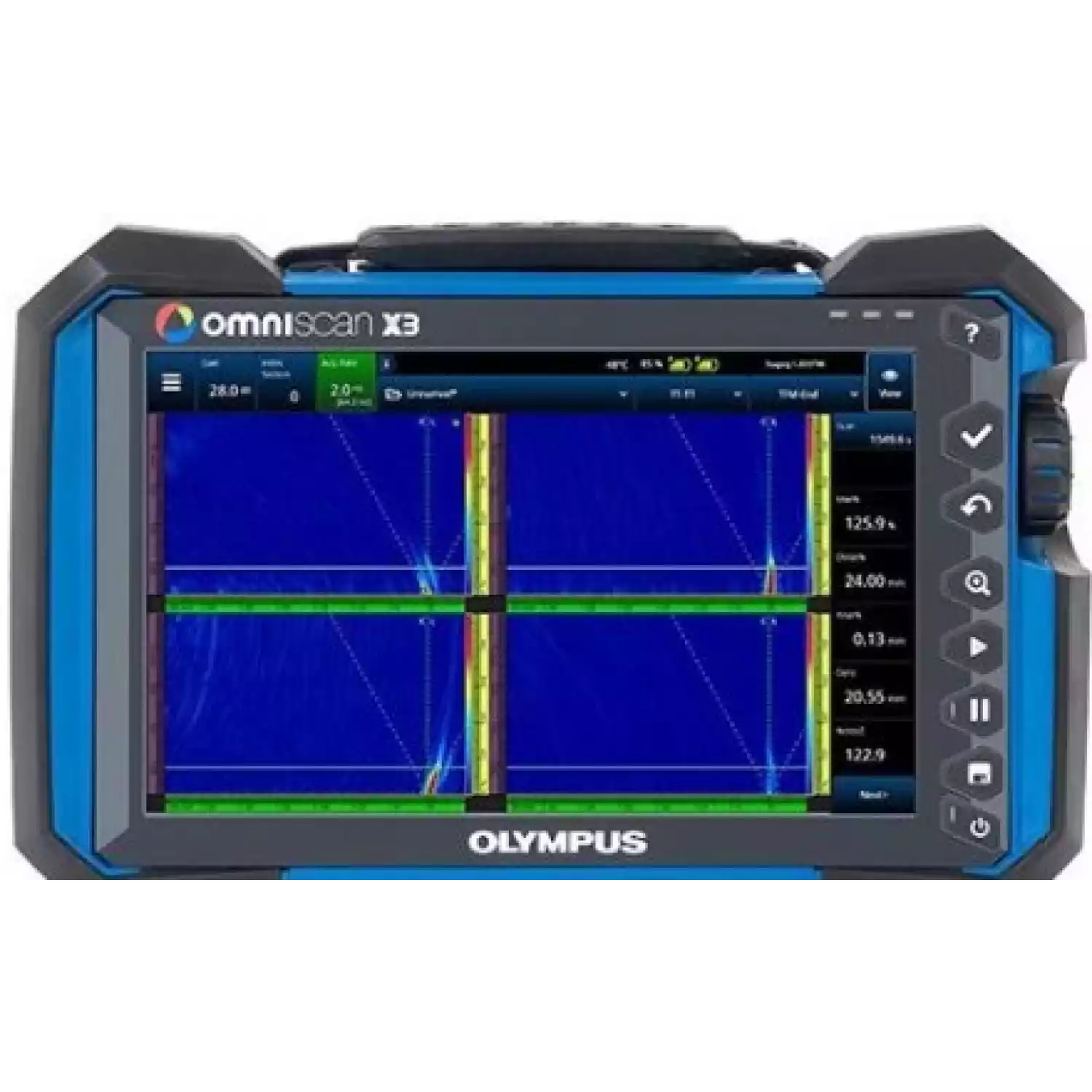

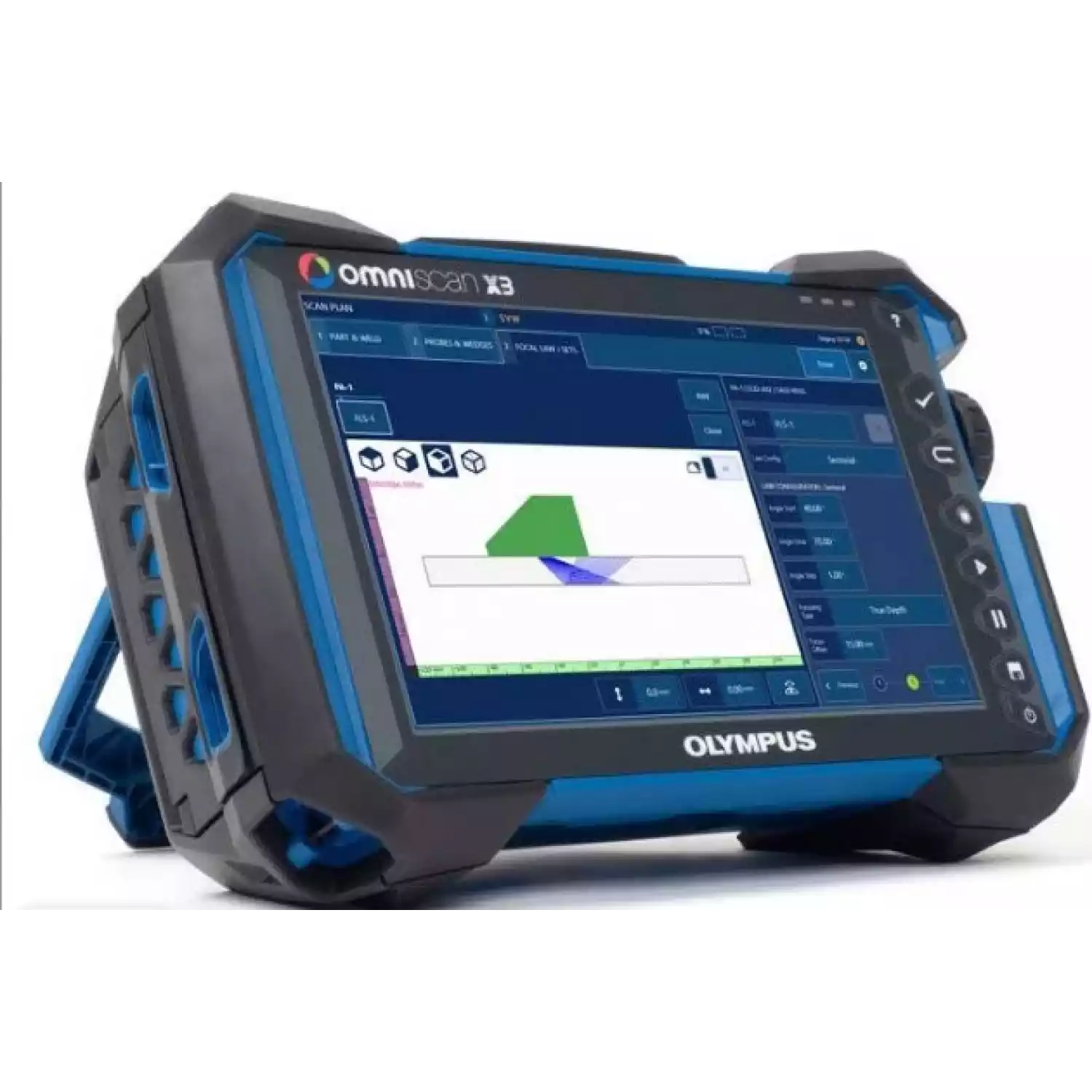

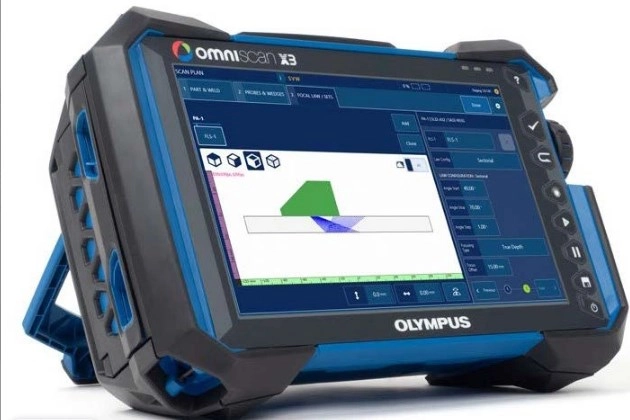

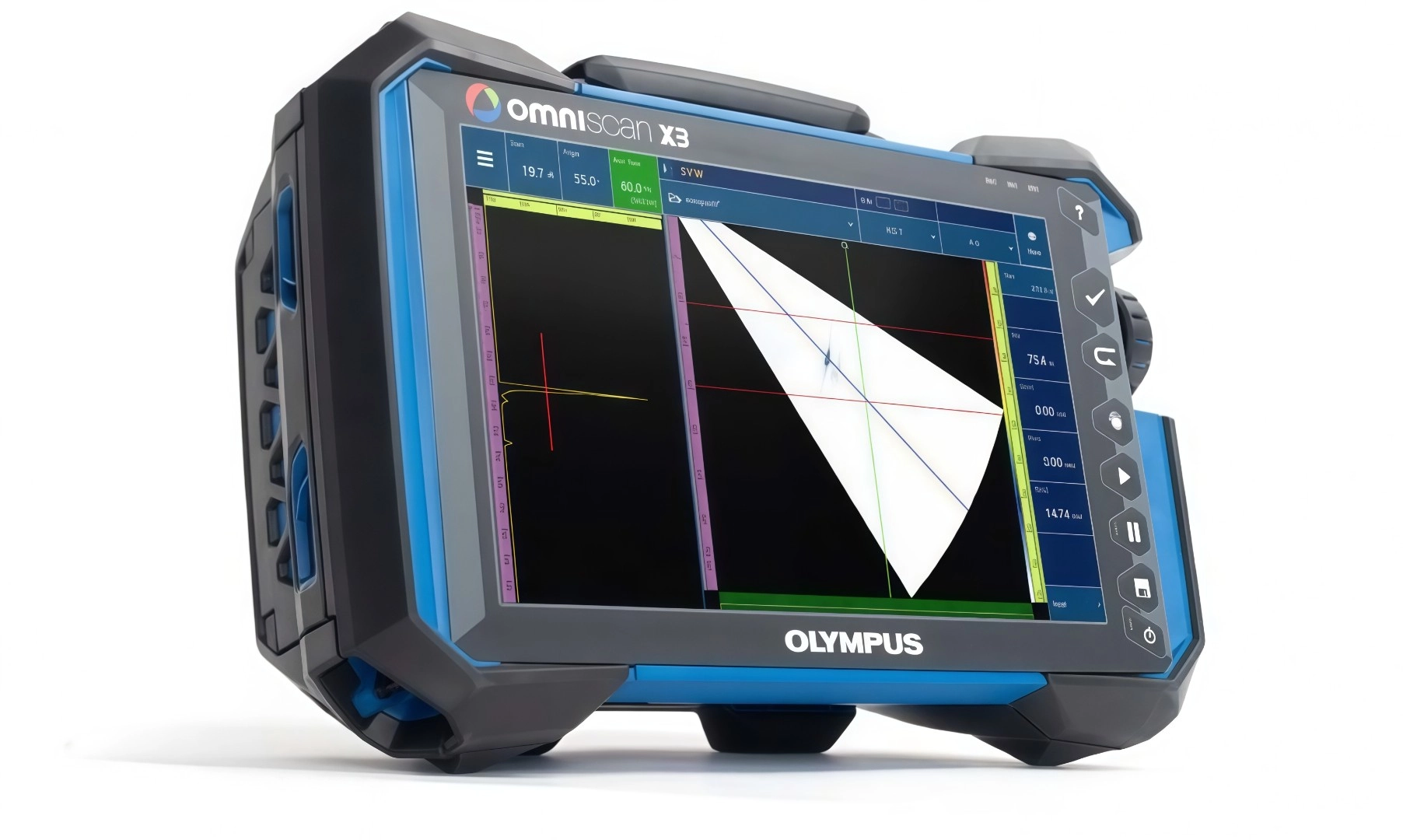

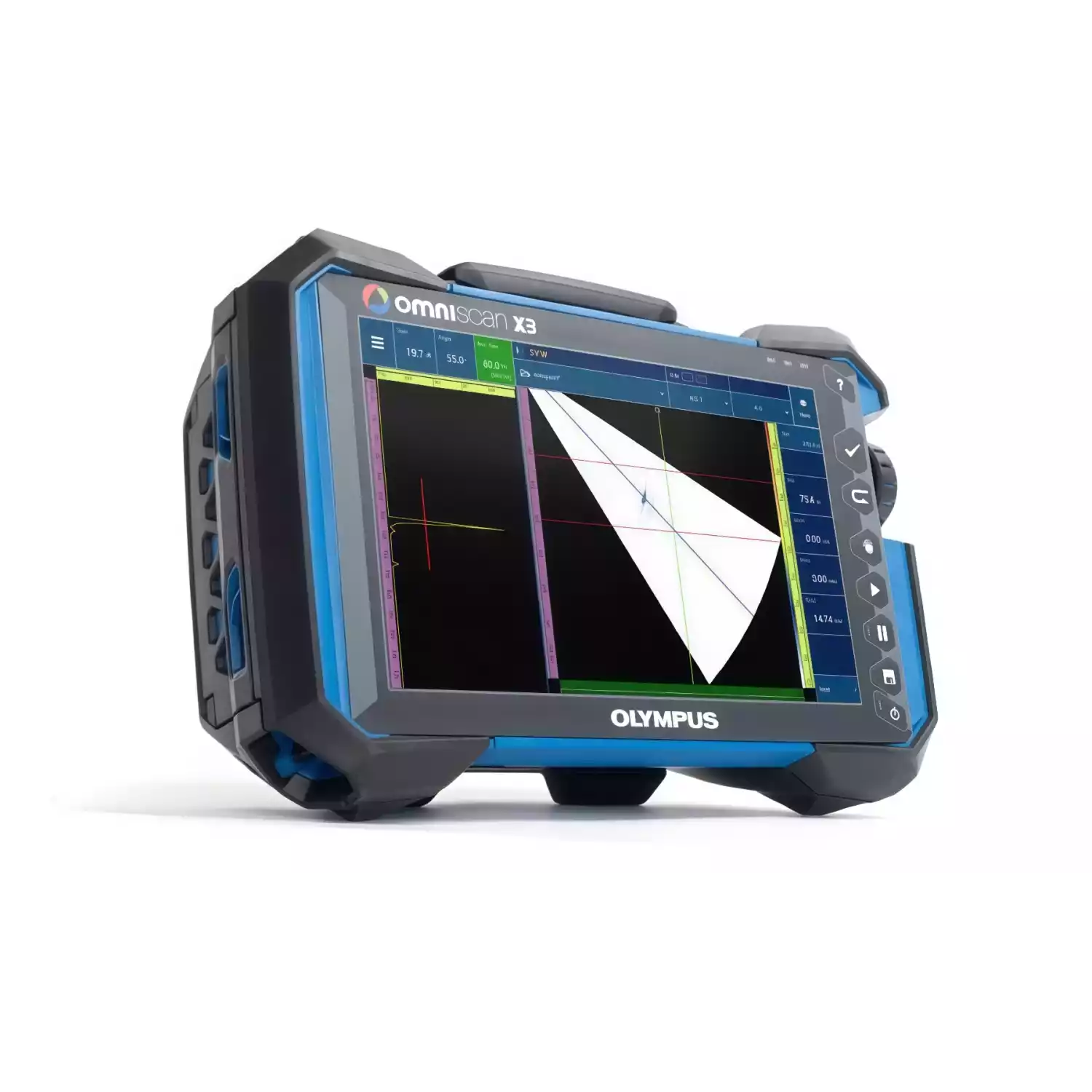

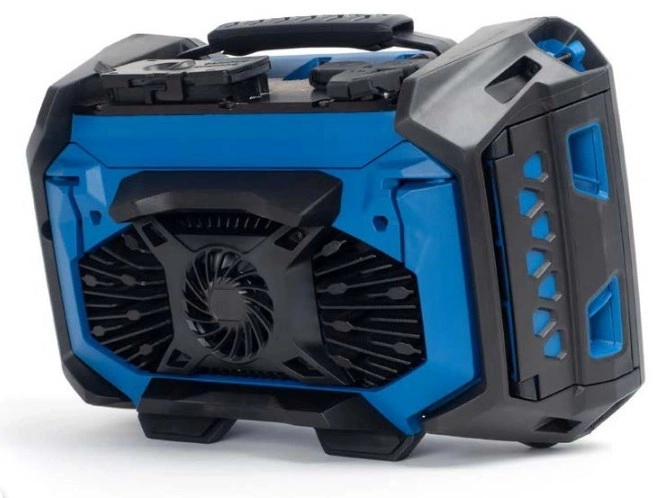

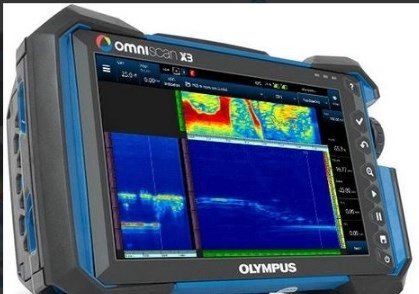

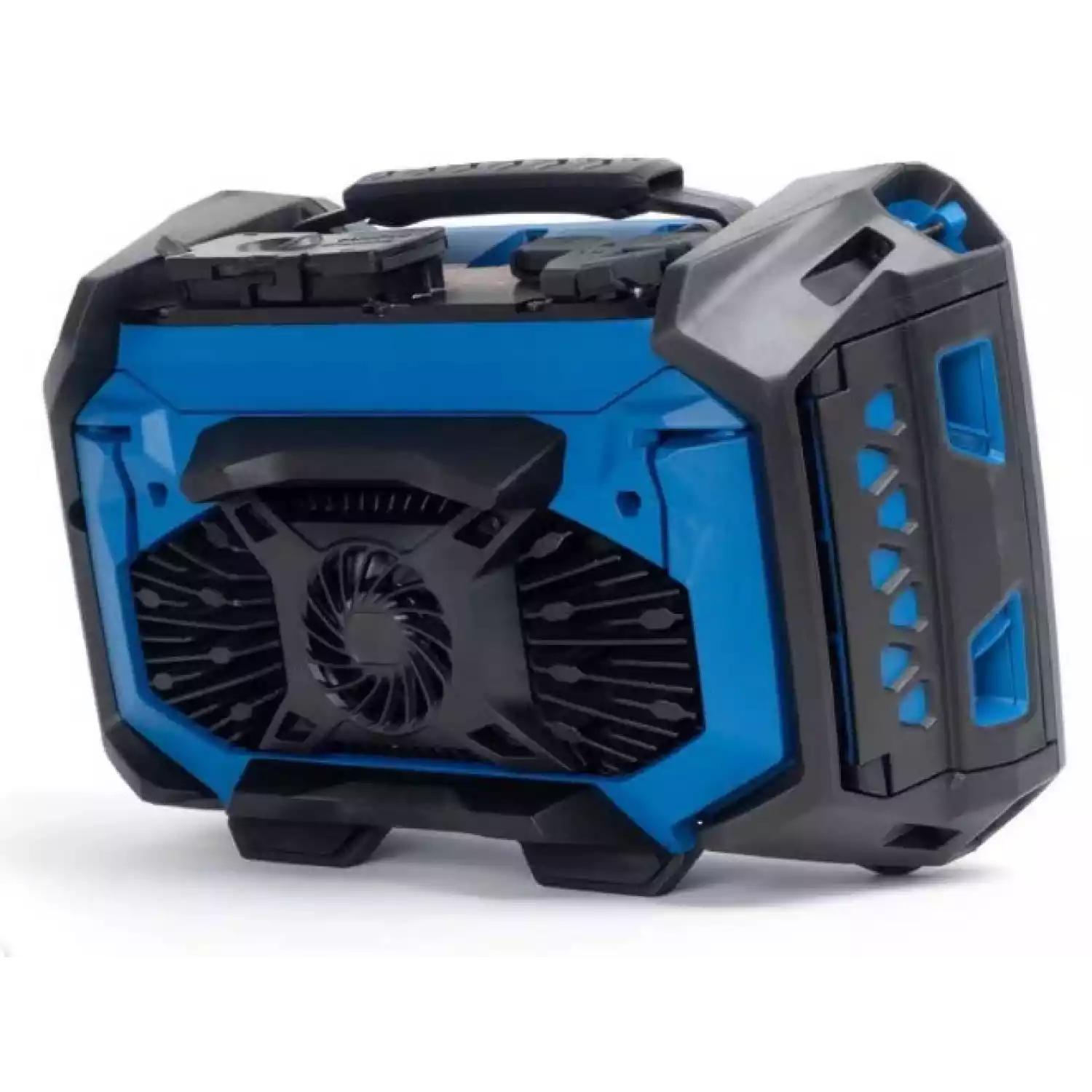

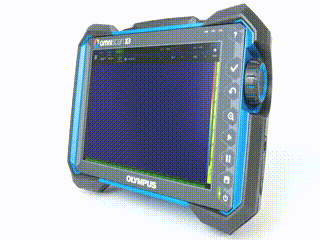

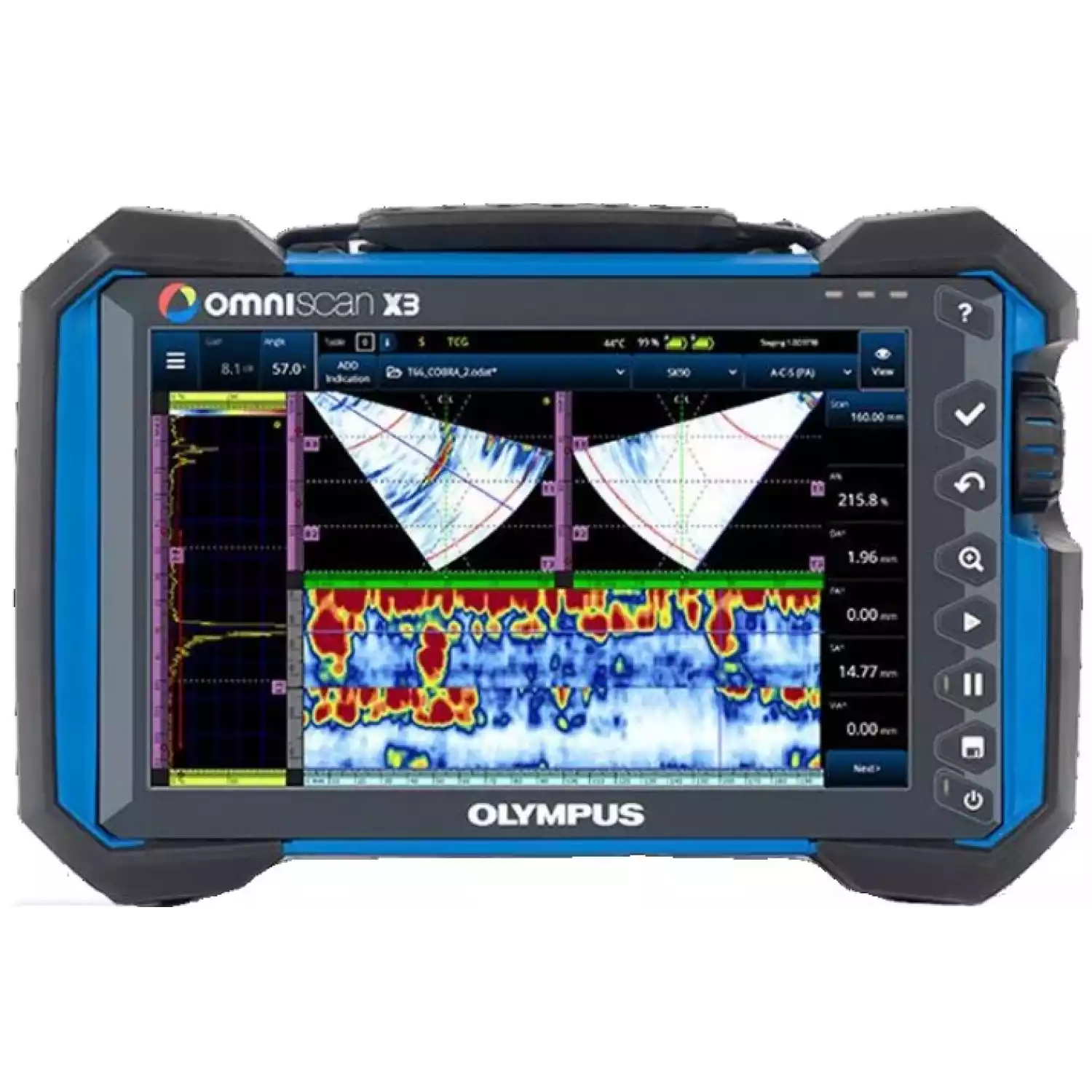

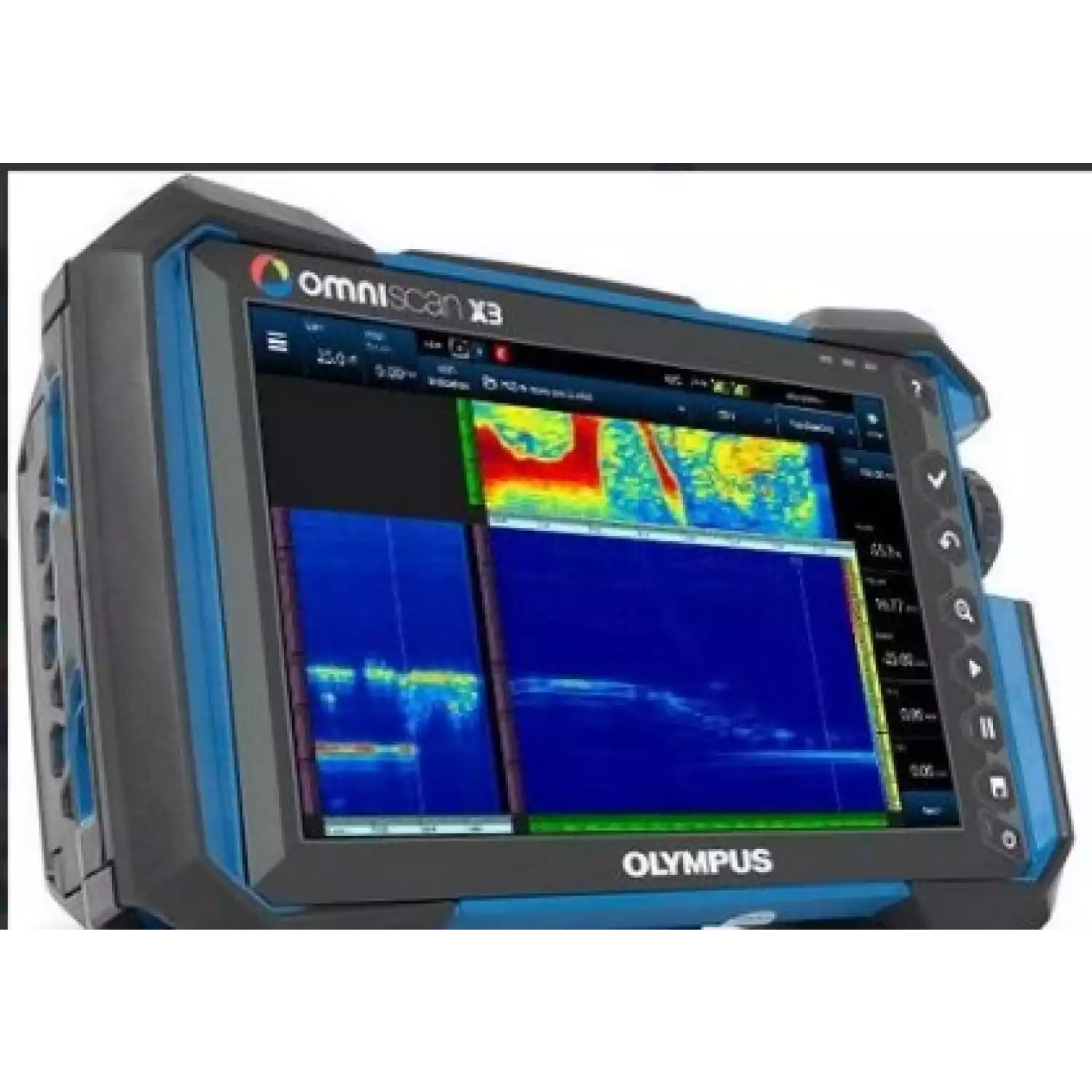

Ультразвуковой дефектоскоп OmniScan X3

OmniScan X3 представляет собой передовой и надежный портативный дефектоскоп, спроектированный для работы с фазированными решетками и внедрения инновационных технологий. В его арсенале три модификации: модель 32:128PR, TFM 64-элемента, а также варианты 16:64PR и 16:128PR. Возможности включают режим TOFD, два ультразвуковых (УЗ) канала (UT) и восемь групп лучей. OmniScan X3 совместим с существующими преобразователями и сканерами.

Новинка оборудована GPS-модулем и Wi-Fi, обеспечивая точную локализацию обнаруженных дефектов и моментальную передачу результатов сканирования коллегам. Частота дискретизации повышена до 12 кГц. Процессы настройки и калибровки OmniScan X3 занимают вдвое меньше времени по сравнению с MX2. Размер записываемого файла данных значительно увеличен, достигая 25 Гб вместо предыдущих 300 Мб.

Этот передовой дефектоскоп обладает множеством применений, включая диагностику сварных швов, проверку целостности труб, мониторинг коррозии, контроль высокотемпературного водородного растрескивания, выявление ступенчатого растрескивания, контроль композиционных материалов и многое другое.

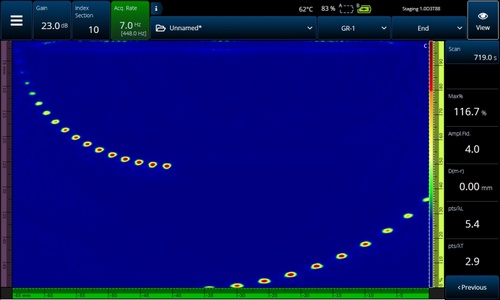

Методы фокусировки TFM-FMC

• TFM – метод абсолютной фокусировки.
• FMC – полный захват матрицы.

Дефектоскоп OmniScan X3 обновлен с использованием передовой технологии ФР. Теперь он также поддерживает TFM (метод общей фокусировки) и FMC (метод полноматричного захвата), обеспечивая взаимодополняющиеся методы, которые значительно упрощают ультразвуковой контроль с использованием фазированных решеток. Одним из ключевых преимуществ является повышенная четкость живого изображения на экране дефектоскопа, уменьшение артефактов и, следовательно, улучшение результатов обследования. Это обеспечивает возможность обнаруживать даже мельчайшие дефекты. Все это достигается за счет гармоничного сочетания отдельных колебаний, связанных с реконструкцией TFM.

Превосходство инновационной функции TFM в дефектоскопе OmniScan X3 легко заметно.

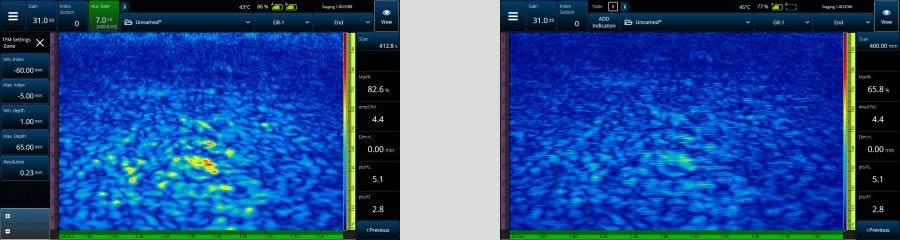

Особенность "огибающей" позволяет легко обнаруживать мельчайшие дефекты, включая высокотемпературное водородное растрескивание (HTHA). Результатом являются четкие и яркие изображения высокого разрешения, сигналы от обнаруженных дефектов отчетливо видны даже на фоне шумов. Пример показывает выявление дефектов HTHA с использованием огибающей (слева) и без нее (справа).

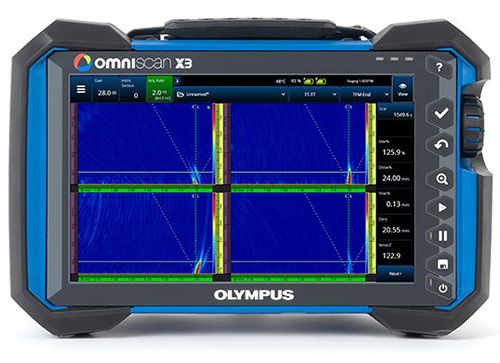

Легкость выявления мелких дефектов.

Одновременное использование до четырех режимов TFM позволяет создавать изображения с различных ракурсов. Эта функция обеспечивает более точное выявление дефектов с низкой ориентацией и позволяет определить их глубину.

Комбинирование методов полной и абсолютной фокусировки применяется для улучшения визуализации фазированных решеток при помощи ультразвука. Явным преимуществом данной технологии в OmniScan X3 является легкость обнаружения мельчайших дефектов, таких как трещины или коррозия, вызванные воздействием высокотемпературного водорода (HTHA).

Обновленный пользовательский интерфейс и улучшенные процессы калибровки.

В X3 сохранился привычный интерфейс OmniScan, уменьшено количество шагов для настройки и анализа данных. Меню калибровки отслеживает сигналы на высокой скорости. Построение плана сканирования до начала контроля и быстрая калибровка позволяют настраивать дефектоскоп за считанные минуты, снижает риск ошибок.

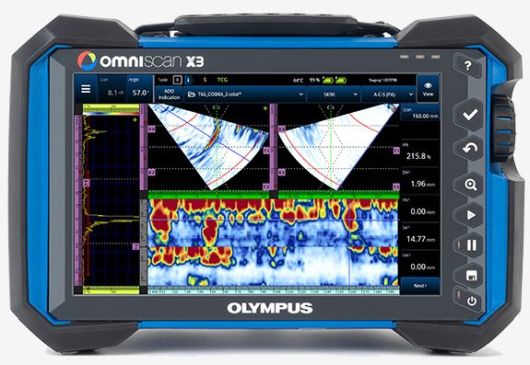

OmniScan X3 предоставляет широкий спектр инновационных инструментов, включая:

• Увеличенная скорость работы: OmniScan X3 работает в два раза быстрее по сравнению с OmniScan MX2.
• Улучшенная калибровка активной фазированной антенной решетки: Калибровка значительно улучшена, обеспечивая более точные результаты.
• Расширенный диапазон амплитуды сигнала на А-скане: Снижение необходимости повторного сканирования благодаря увеличению диапазона высокой амплитуды сигнала на 800%.
• Встроенная поддержка зондов DLA и DMA: Обеспечивает быстрое и эффективное обнаружение точечной коррозии с использованием соответствующих зондов.

OmniScan X3 дефектоскоп оборудован разнообразными инновационными инструментами моделирования и визуализации. Эти инструменты предоставляют возможность проводить проверку и подтверждение результатов обследования на самом месте. Технологии TFM и FMC содействуют более легкому пониманию расположения и ориентации дефектов в деталях.

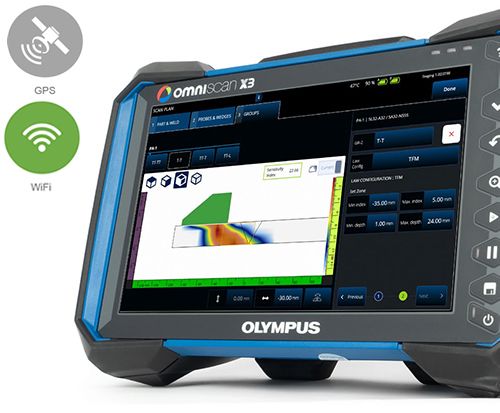

Присутствуют модули Wi-Fi и GPS.

OmniScan X3 оборудован Wi-Fi и GPS модулями, что позволяет отслеживать его местоположение на местности. Это полезно, например, для определения геолокации по трассе газопровода. Благодаря Wi-Fi можно легко обновлять прошивку через Olympus Scientific Cloud или передавать данные об обследовании на смартфон или планшет коллег для подтверждения и обсуждения обнаруженных дефектов.

Большой объем файла в 25 ГБ обеспечивает быструю передачу данных и непрерывное сканирование.

Этот размер позволяет охватить площадь до 13 м2 за один раз, что идеально подходит для проведения сканирования по всей окружности труб большого диаметра.

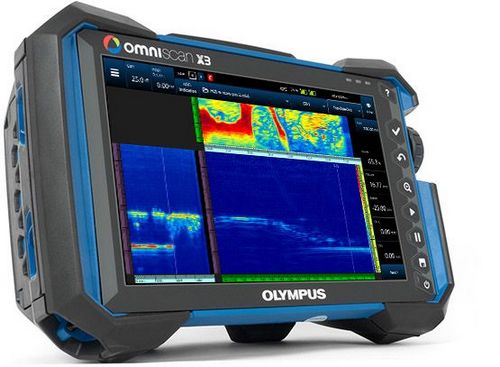

Оптимальная чувствительность и разрешение достигаются методом общей фокусировки TFM с использованием апертуры до 64 элементов.

Этот метод обеспечивает четкую визуализацию дефектов, которые сложно определить при использовании других методов. Сбор кодированных данных TFM предоставляет детальные изображения дефектов со всех ракурсов (сверху, сбоку, с противоположного конца), обеспечивая геометрически правильную визуализацию.

Этот подход особенно эффективен для обнаружения трудновыявляемых дефектов, таких как:

• Питтинг (точечная коррозия)
• Связанная коррозия
• Межкристаллитное растрескивание
• Ступенчатое растрескивание

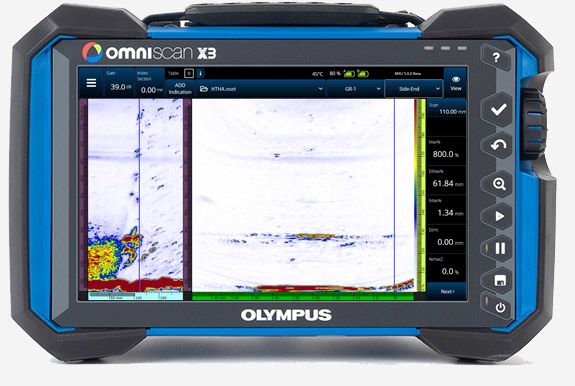

Мощные инструменты визуализации и простое представление данных обеспечивают эффективное выявление дефектов.

Использование форматов A-, B-, C- и D-сканов во время двухкоординатного (XY) сканирования позволяет быстро и точно определить аномалии.

Особенно полезна поддержка преобразователей Dual Linear Array™ для измерения питтинговой коррозии в тонких материалах, обеспечивая лучшее приповерхностное разрешение данных.
