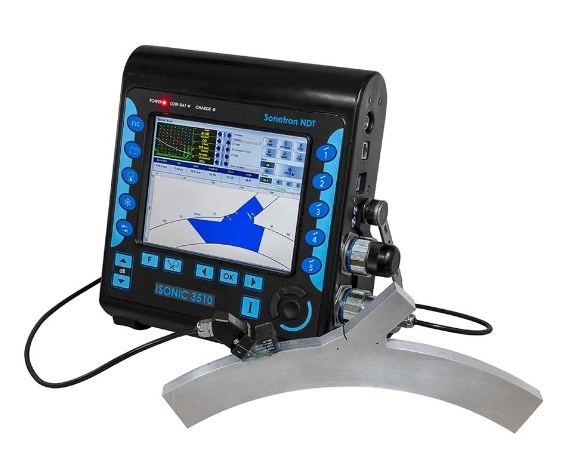

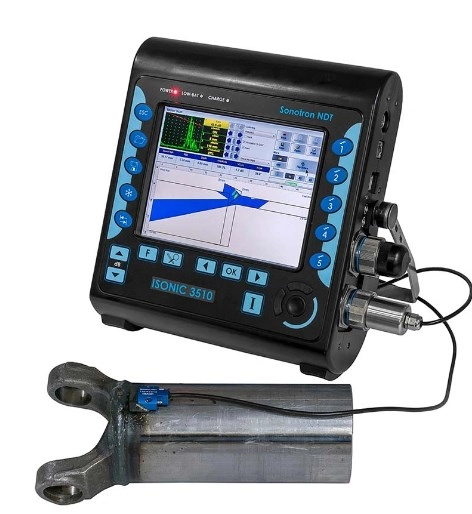

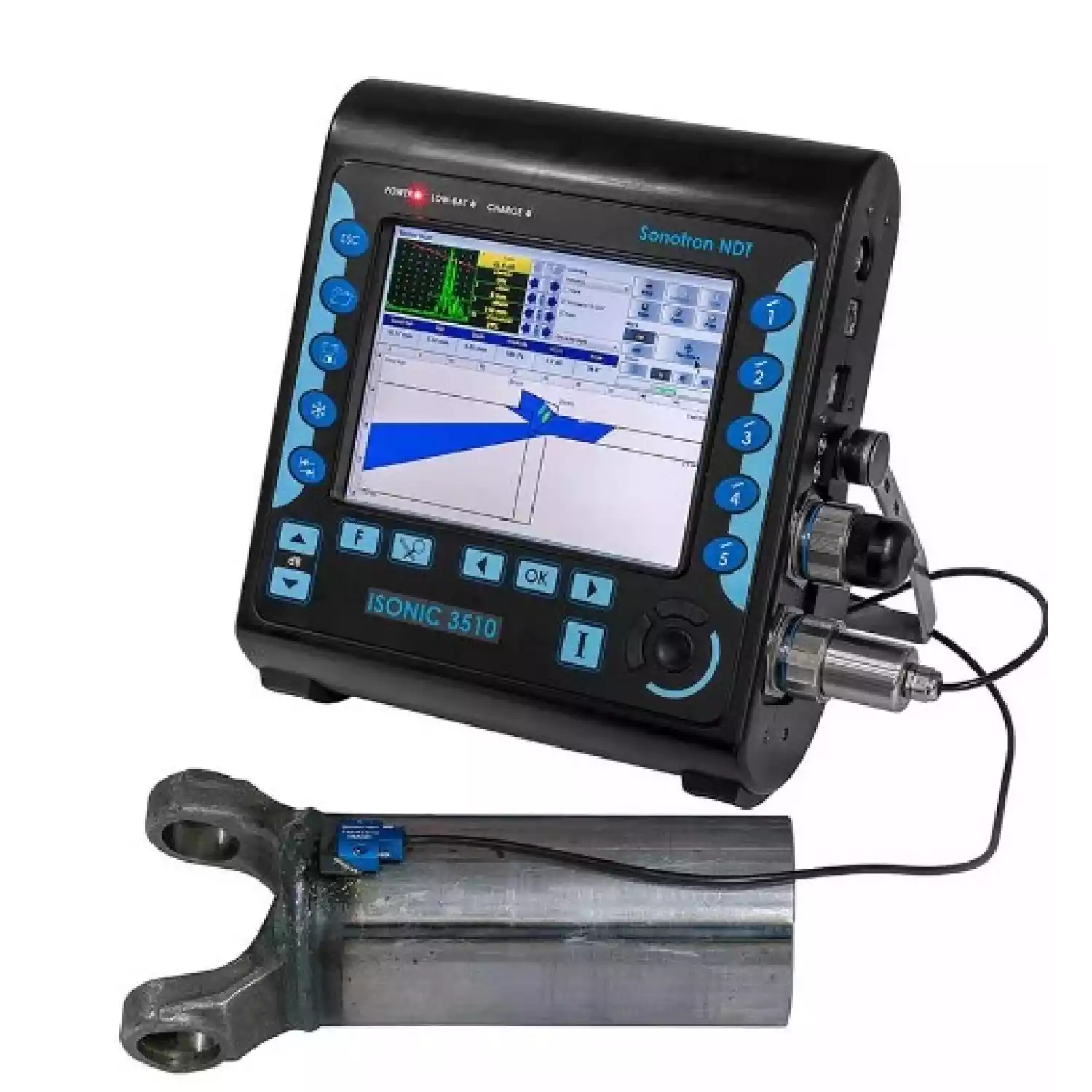

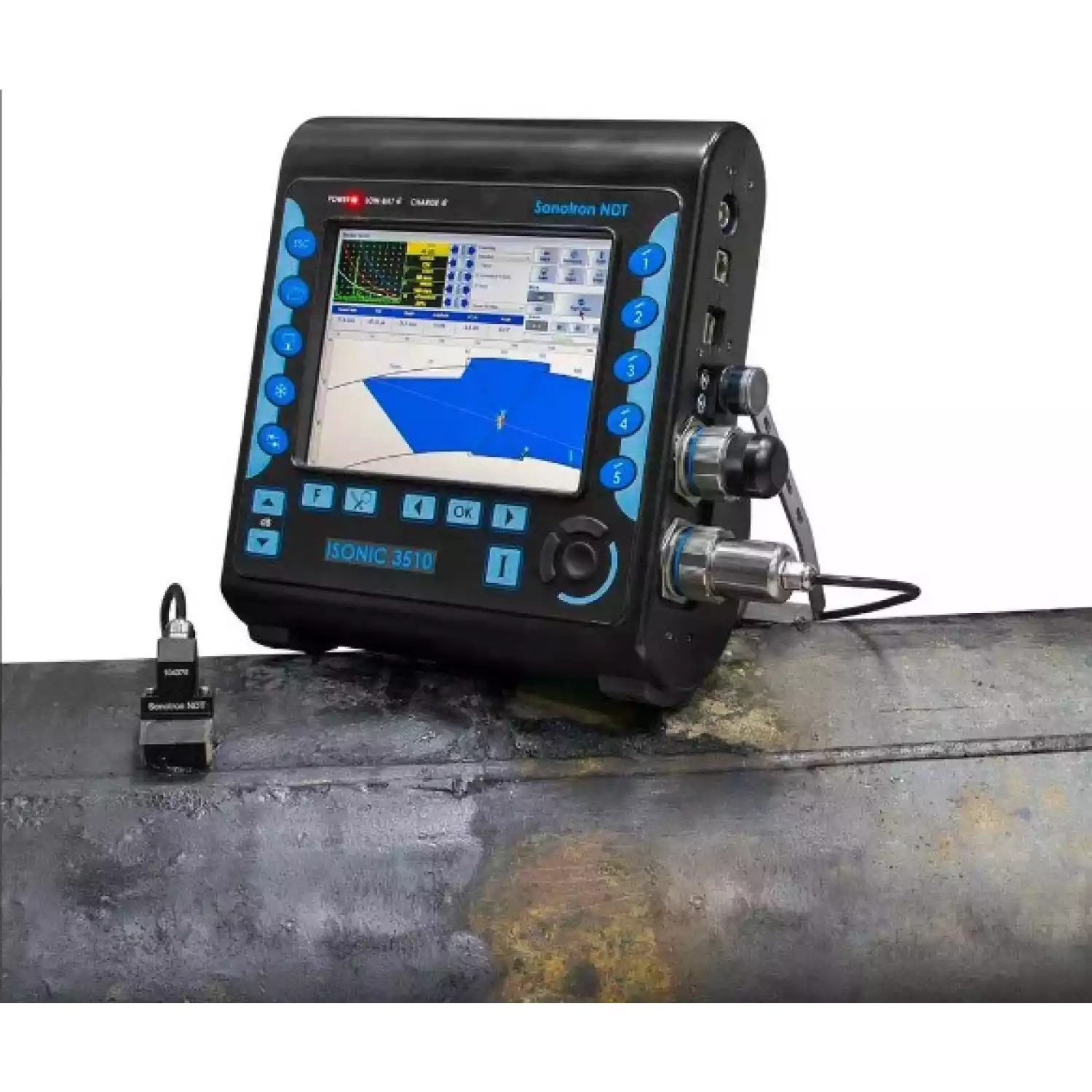

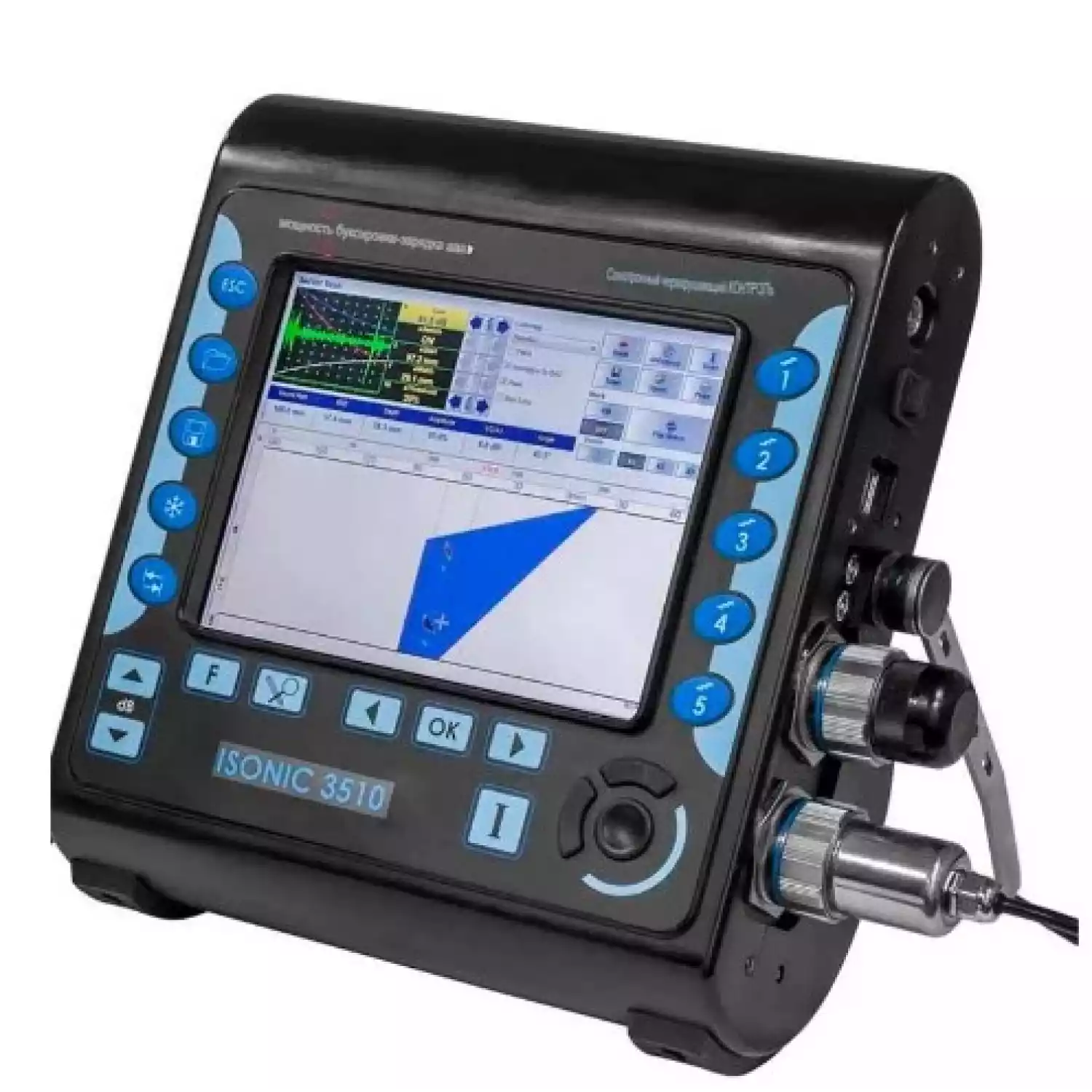

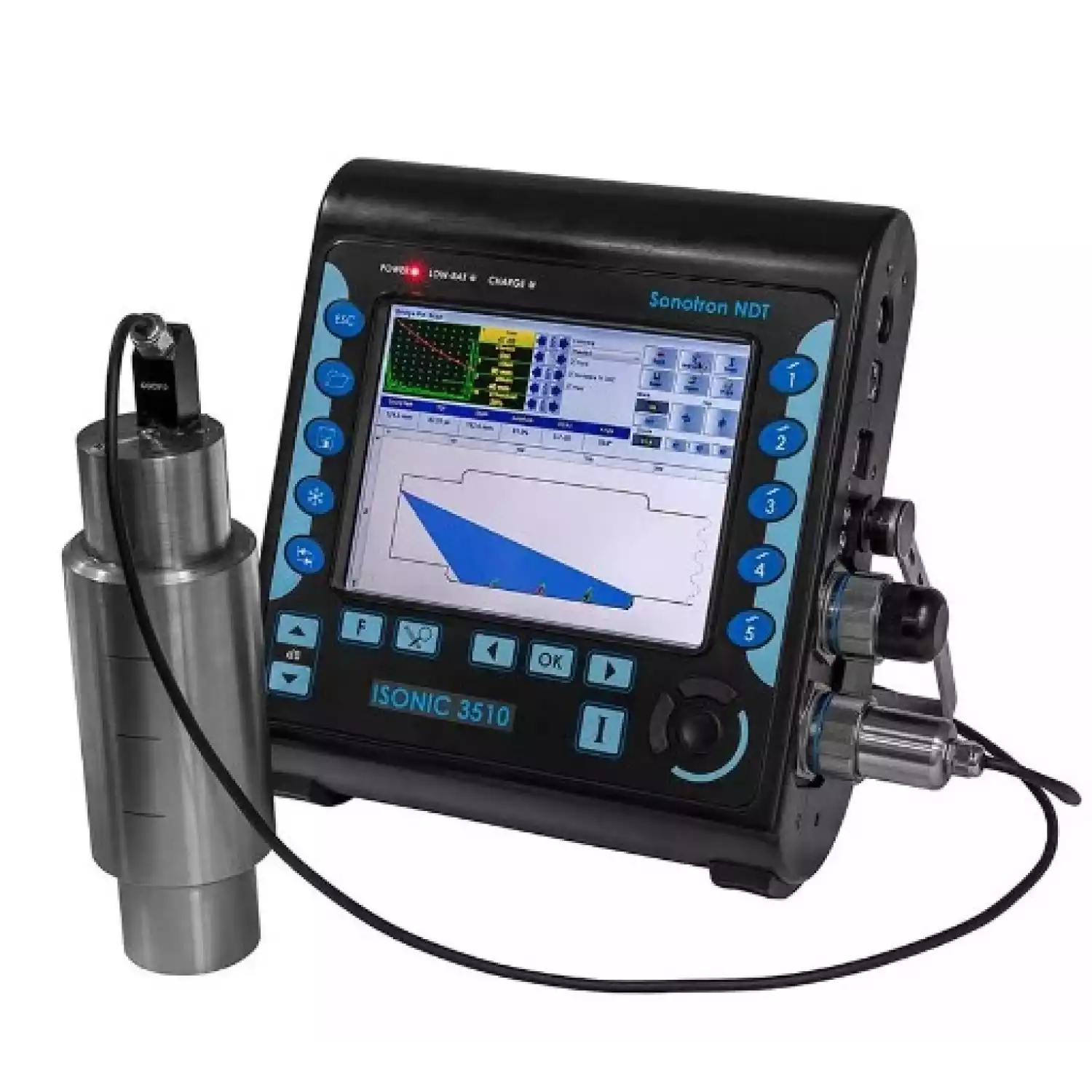

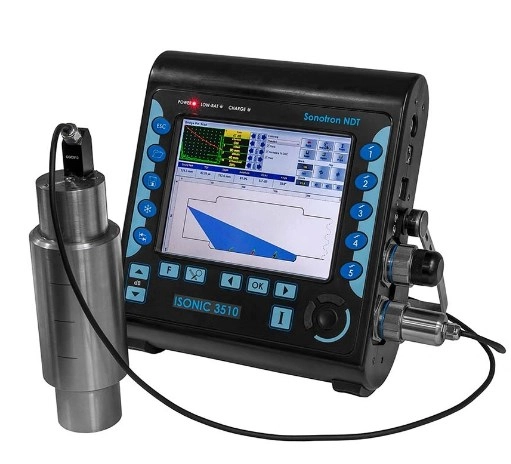

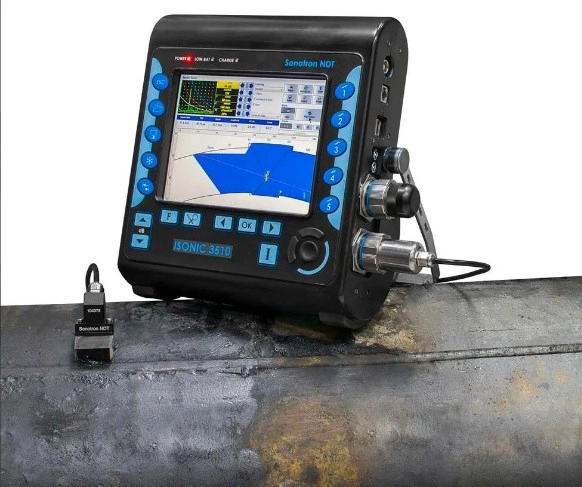

Ультразвуковой дефектоскоп ISONIC 3510
Артикул: 30875

Ультразвуковой дефектоскоп ISONIC 3510

Артикул: 30875
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Помимо фазированных решеток ФР ISONIC 3510 оснащен двумя независимыми каналами для проведения обычного УЗК и TOFD; каждый канал может работать в раздельном и совмещенном режимах.

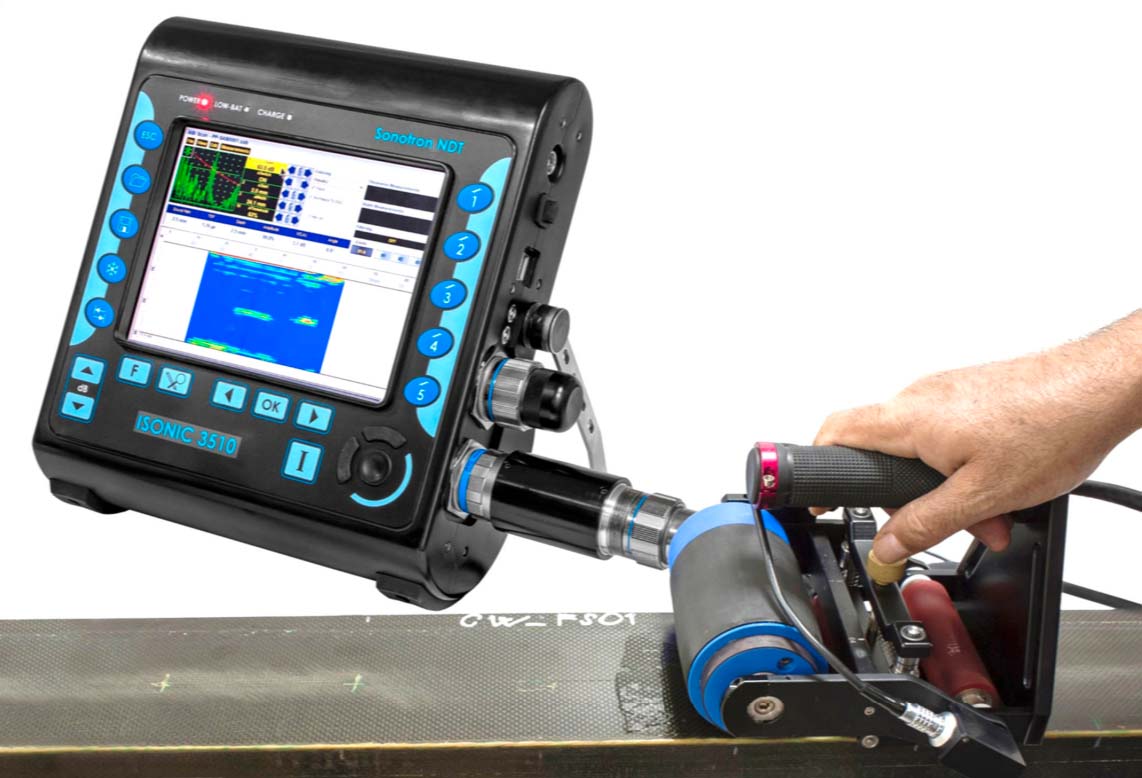

функциональность ФР

Прибор ISONIC 3510 сочетает функциональность ФР с обычным УЗК и TOFD в одно- и двухканальном режимах, обеспечивая запись результатов контроля со 100%-м сохранением исходных А-Сканов. Интуитивный пользовательский интерфейс, портативность и малая масса, автономное питание обеспечивают эффективную применимость прибора для решения широчайшего круга задач УЗК.

Высокое качество ультразвуковых сигналов обеспечивается за счет генерации биполярного прямоугольного зондирующего импульса, который может перестраиваться в широком диапазоне по длительности и амплитуде. При этом обеспечиваются высокая крутизна фронтов и стабильность формы, а также применяется автоматическое адаптивное демпфирование, нейтрализующее паразитные составляющие излучаемых сигналов, что значительно улучшает соотношение «сигнал-шум» и разрешающую способность. Аналоговое усиление регулируется в диапазоне 0...100 дБ.

ФР-преобразователи, содержащие от 33 до 64 элементов (один или два одновременно) или до 128 элементов (один), подключаются к ISONIC 3510 через миниатюрные внешние расширители, обеспечивающие работу прибора в режимах до 2 Х 32:32, 1 Х 64:64, 2 Х 64:64, 1 Х 128:128 без применения мультиплексирования, т.е., с сохранением параллельного режима.

ISONIC 3510 позволяет работать с однорядными, кольцевыми и двухрядными ФР-преобразователями.

Большой экран 8,5” с разрешением 800X600 пикселей обеспечивает четкое изображение в сочетании с экономией потребления энергии при питании от батареи.

Особенности

  • Параллельная архитектура 32:32 с возможностью расширения до режима 64:64 или 128:128 при подключении ФР-преобразователей к прибору через миниатюрный внешний расширитель;
  • 2 терминала для подключения одного или двух ФР-преобразователей одновременно (1 X 32:32 или 2 X 16:16) без навесного разветвителя;
  • Поддержка работы с ФР-преобразователями, несущими до 64 или 128 элементов, с одно- или двухрядной решеткой;
  • Независимо организуемые излучающая и приемная апертура с параллельным аналого-цифровым преобразованием и моментальной цифровой фазировкой и суммированием принятых сигналов;
  • Генератор-приемник для ФР-преобразователя с трассировкой лучей и редактором плана электронного сканирования для различных типов сварных швов простой и сложной конфигурации, валов и осей, болтов, шпинделей, комбинированных профилей и т.п.;
  • Объем буферной памяти на ФР-плате: 8192 фокальных закона с независимой настройкой для каждого;
  • Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
  • Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
  • 16-разрядный аналого-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
  • 32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
  • Прозвучивание поперечного сечения способами линейного (В-Скан) или секторного сканирования (S-Скан) обычным образом, а также с учетом формы объекта контроля и переотражений в нем и визуализацией отражателей в реальных позициях;
  • Прозвучивание материалов в горизонтальной плоскости (линейное и способом качающегося луча) с визуализацией СВ-Скан изображения;
  • Одновременное сочетание нескольких схем прозвучивания (мультигруппное прозвучивание);
  • С-Скан (вид сверху) и проекционные изображения контролируемого материала в продольном (сбоку) и поперечном (с торца) направлениях при линейном сканировании с сохранением всех А-Сканов, формирование трехмерных изображений;
  • Стрип-диаграмма;
  • Контроль стыковых и продольных сварных швов с симметричной и несимметричной разделкой с одной (один ФР-преобразователь) или с двух сторон одновременно (пара ФР-преобразователей);
  • Реализация дополнительного TOFD-прозвучивания, записи и визуализации одновременно с эхо-импульсным контролем (секторное и / или линейное сканирование) при использовании одной и той же пары ФР-преобразователей;
  • Автоматическая проверка контакта и обнаружение расслоений при контроле призматическими ФР-преобразователями;
  • DAC- и ВРЧ-способы коррекции по ходу ультразвуковых лучей;
  • Независимая от DAC и ВРЧ коррекция усиления по углу ввода с обеспечением равномерности чувствительности в прозвучиваемом сечении;
  • Динамическая фокусировка;
  • Формирование изображений способами синтезированной апертуры (SAFT, FMC, TFM);
  • Распознавание типа дефекта и определение истинных размеров трещин путем анализа отраженных и дифрагированных сигналов с или без преобразования типа волны;
  • 100%-я запись необработанных исходных А-Сканов при сканировании;
  • Автоматическая сигнализация дефектов и генерация редактируемого списка дефектов по окончании сканирования.

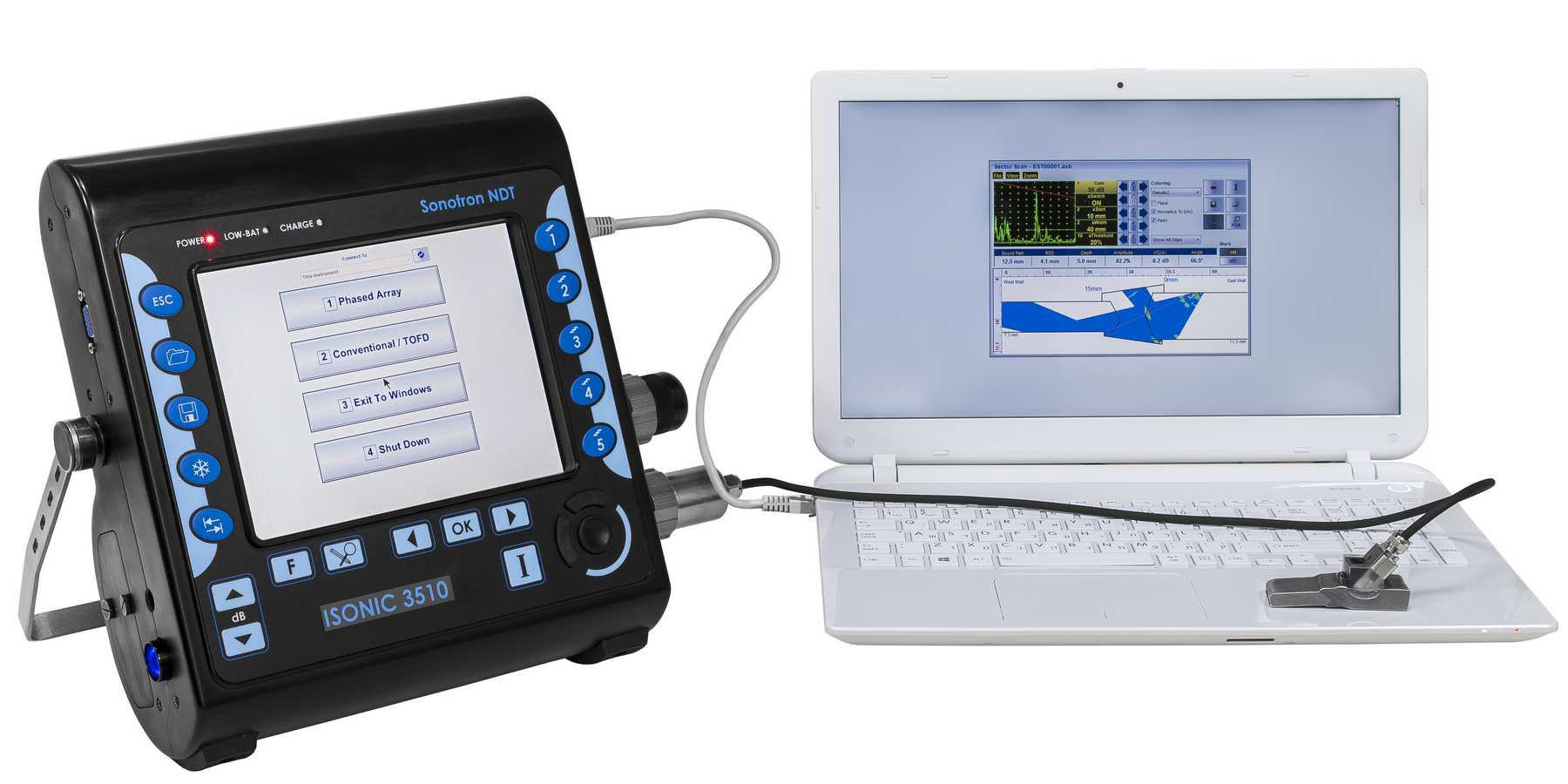

Каналы для обычного УЗК и TOFD

    • 2 независимых канала для работы с обычными преобразователями и реализации стандартных эхо-импульсного, зеркально-теневого, теневого методов контроля, а также технологии TOFD;

Каналы для обычного УЗК и TOFD

  • Совмещенный и раздельный режимы работы для каждого из каналов;
  • Параллельная и последовательная работа каналов;
  • Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
  • Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
  • 16-разрядный аналогово-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
  • 32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
  • Режимы работы:
    • A-Скан;
    • DAC, ВРЧ;
    • АРД-диаграммы для стандартных преобразователей;
    • Спектроанализатор (БПФ – быстрое преобразование Фурье);
    • B-Скан остаточной толщины материала (профиль коррозии);
    • В-Скан для контроля с прямыми и наклонными преобразователями с коррекцией изображения в соответствии с углом ввода и отражениями от стенок;
    • CB-Скан;
    • TOFD;
    • Стрип-диаграмма.
  • Совместная работа с ФР-преобразователями;
  • 100%-я запись необработанных исходных А-Сканов при сканировании.

Режимы работы УЗ дефектоскопа:

  • A-Скан
  • DAC, ВРЧ
  • АРД-диаграммы для стандартных преобразователей
  • Спектроанализатор (БПФ – быстрое преобразование Фурье)
  • B-Скан остаточной толщины материала (профиль коррозии)
  • В-Скан для контроля с прямыми и наклонными преобразователями с коррекцией изображения в соответствии с углом ввода и отражениями от стенок
  • CB-Скан
  • TOFD
  • Стрип-диаграмма

Комплектация

  • Двухъядерный компьютер с тактовой частотой 1.6 ГГц, оперативной памятью 2 ГБ, квазидиском 120 ГБ (SSD) и ОС W’7PRO;
  • Интуитивный пользовательский интерфейс;
  • Возможность работы с одноосным и многоосным энкодером;
  • ПО для комплексной постобработки результатов и автоматической генерации документа контроля;
  • Дистанционное управление через Ethernet и сохранение результатов в обычном компьютере без необходимости в специальном ПО;
  • Высокопрочный легкий карбоновый корпус IP 65, вентиляция и охлаждение не требуются;
  • Герметичные клавиатура и мышь;
  • Сенсорный экран высокой четкости 8.5”;
  • Стандартные порты: Ethernet, 2 Х USB, VGA.
Подробнее
Методы контроля
Классический, TOFD метод
Дополнительные функции
ВРЧ, АРК (DAC)
Параллельная архитектура 32:32 с возможностью расширения до режима 64:64 или 128:128 при подключении ФР-преобразователей к прибору через миниатюрный внешний расширитель;
2 терминала для подключения одного или двух ФР-преобразователей одновременно (1 X 32:32 или 2 X 16:16) без навесного разветвителя;
Поддержка работы с ФР-преобразователями, несущими до 64 или 128 элементов, с одно- или двухрядной решеткой;
Независимо организуемые излучающая и приемная апертура с параллельным аналого-цифровым преобразованием и моментальной цифровой фазировкой и суммированием принятых сигналов;
Генератор-приемник для ФР-преобразователя с трассировкой лучей и редактором плана электронного сканирования для различных типов сварных швов простой и сложной конфигурации, валов и осей, болтов, шпинделей, комбинированных профилей и т.п.;
Объем буферной памяти на ФР-плате: 8192 фокальных закона с независимой настройкой для каждого;
Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
16-разрядный аналого-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
Прозвучивание поперечного сечения способами линейного (В-Скан) или секторного сканирования (S-Скан) обычным образом, а также с учетом формы объекта контроля и переотражений в нем и визуализацией отражателей в реальных позициях;
Прозвучивание материалов в горизонтальной плоскости (линейное и способом качающегося луча) с визуализацией СВ-Скан изображения;
Одновременное сочетание нескольких схем прозвучивания (мультигруппное прозвучивание);
С-Скан (вид сверху) и проекционные изображения контролируемого материала в продольном (сбоку) и поперечном (с торца) направлениях при линейном сканировании с сохранением всех А-Сканов, формирование трехмерных изображений;
Стрип-диаграмма;
Контроль стыковых и продольных сварных швов с симметричной и несимметричной разделкой с одной (один ФР-преобразователь) или с двух сторон одновременно (пара ФР-преобразователей);
Реализация дополнительного TOFD-прозвучивания, записи и визуализации одновременно с эхо-импульсным контролем (секторное и / или линейное сканирование) при использовании одной и той же пары ФР-преобразователей;
Автоматическая проверка контакта и обнаружение расслоений при контроле призматическими ФР-преобразователями;
DAC- и ВРЧ-способы коррекции по ходу ультразвуковых лучей;
Независимая от DAC и ВРЧ коррекция усиления по углу ввода с обеспечением равномерности чувствительности в прозвучиваемом сечении;
Динамическая фокусировка;
Формирование изображений способами синтезированной апертуры (SAFT, FMC, TFM);
Распознавание типа дефекта и определение истинных размеров трещин путем анализа отраженных и дифрагированных сигналов с или без преобразования типа волны;
100%-я запись необработанных исходных А-Сканов при сканировании;
Автоматическая сигнализация дефектов и генерация редактируемого списка дефектов по окончании сканирования.
Каналы для обычного УЗК и TOFD
2 независимых канала для работы с обычными преобразователями и реализации стандартных эхо-импульсного, зеркально-теневого, теневого методов контроля, а также технологии TOFD;
Совмещенный и раздельный режимы работы для каждого из каналов;
Параллельная и последовательная работа каналов;
Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
16-разрядный аналогово-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
Режимы работы:
A-Скан;
DAC, ВРЧ;
АРД-диаграммы для стандартных преобразователей;
Спектроанализатор (БПФ – быстрое преобразование Фурье);
B-Скан остаточной толщины материала (профиль коррозии);
В-Скан для контроля с прямыми и наклонными преобразователями с коррекцией изображения в соответствии с углом ввода и отражениями от стенок;
CB-Скан;
TOFD;
Стрип-диаграмма.
Совместная работа с ФР-преобразователями;
100%-я запись необработанных исходных А-Сканов при сканировании.
