Артикул: 873716

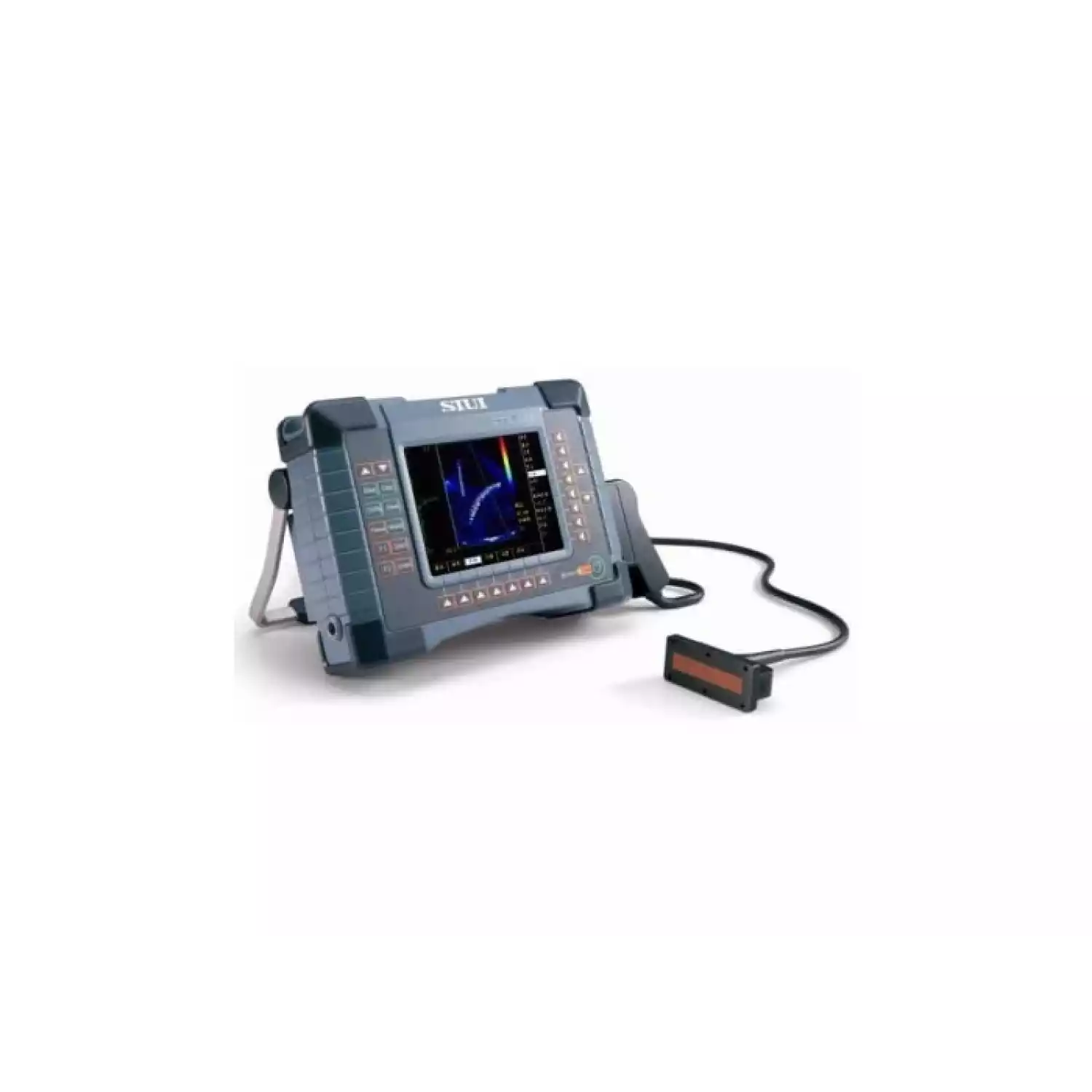

Ультразвуковой дефектоскоп CTS 602 - SIUI

Ультразвуковой дефектоскоп CTS 602 (Фазированные решетки) с фазированной решеткой, классическим методом. Простой в использовании и удобный для пользователя интерфейс.
Цена по запросу

Описание Ультразвуковой дефектоскоп CTS 602

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS 602

Описание: Прибор для дефектоскопии

Гарантия на ультразвуковой дефектоскоп CTS 602: 12 мес.

Назначение прибора:

Ультразвуковой дефектоскоп CTS 602 (Фазированные решетки) с фазированной решеткой, классическим методом. Простой в использовании и удобный для пользователя интерфейс.

Область применения:

Система CTS-602 призвана упростить ультразвуковую дефектоскопию, повысить ее доступность и обеспечить соответствие международным нормам

и стандартам. Все это становится возможным благодаря следующим факторам:

  • Оптимизация распределения нагрузки специалистов при проведении инспекций
  • Повышение производительности
  • Устранение ограничений, существующих при радиографическом контроле сварных швов
  • Упрощение ультразвукого контроля сварных швов Система CTS-602 специально предназначена для следующих целей:
    • Инспекции при строительстве объектов энергетической промышленности
    • Технический контроль перед вводом в эксплуатацию и в процессе эксплуатации
    • Инспекция в области ЖД.
    • Инспекции труб из углеродистой стали
    • Инспекции кольцевых сварных швов
    • Инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений

Технические характеристики CTS-602:

Функция

Традиционный

Фазированная решётка

Диапазон рабочих частот
(-6 Децибел)

0.5~15 MHz

1~10 MHz

A/D частота

Максимум 240 MHz

120 MHz

Разъемы

Два BNC или Лемо-разъема

Один, для подключения 16/32/64/128- элементных датчиков, оснащённый функцией автораспознавания

Генератор импульсов

Напряжение: примерно 370V

Частота импульсов: 20~500 Герц

Мощность: Высокая/Низкая

Напряжение:20V~150V,шаг:10V

Ширина импульса:40-500 ns,шаг:20 ns

Частота импульсов: 100 Герц~5 КилоГерц

Задержка: 0 μs-20μs, разрешение:5 ns

Приёмник

Усиление:0~110 Децибел, шаг:0.5/1/2/6/12

Диапазон частот(-6 Децибел):1~4 Мегагерц/0.5~15 МегаГерц

Мощность: высокая/низкая

Усиление: 0~80 Децибел

Диапазон частот (-6 Децибел):

1~10 МегаГерц

Задержка передачи:0 μs~20 μs,

разрешение:3.125 ns

Фильтрация

Автокорректировка

Автокорректировка

Тип сканирования

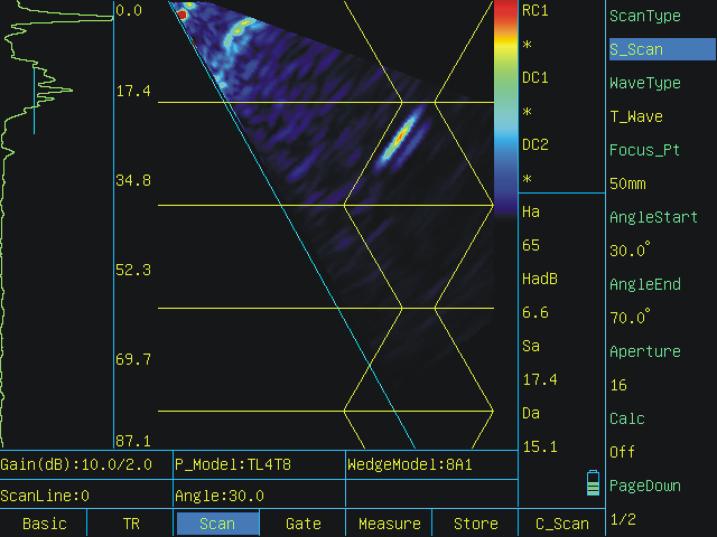

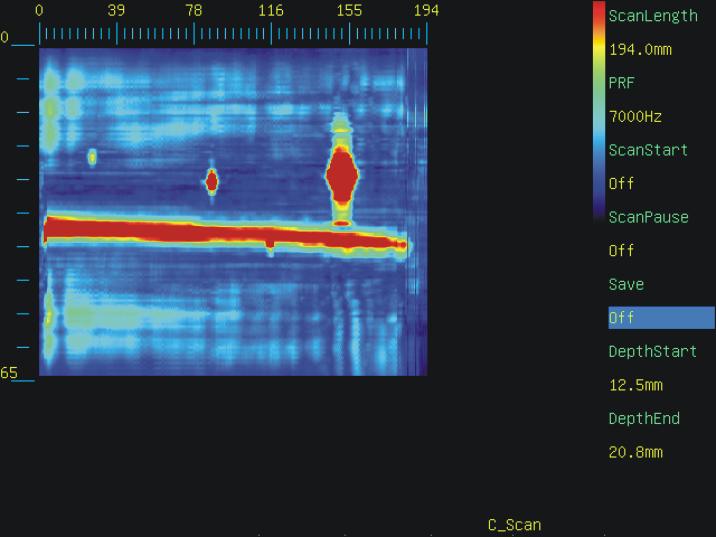

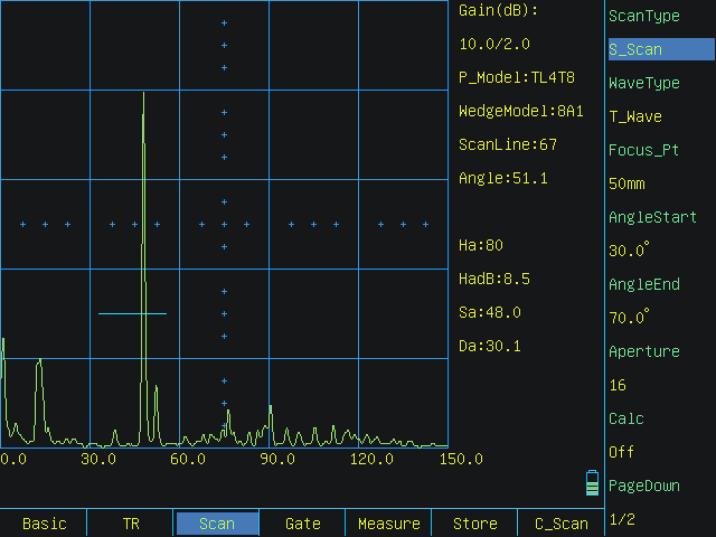

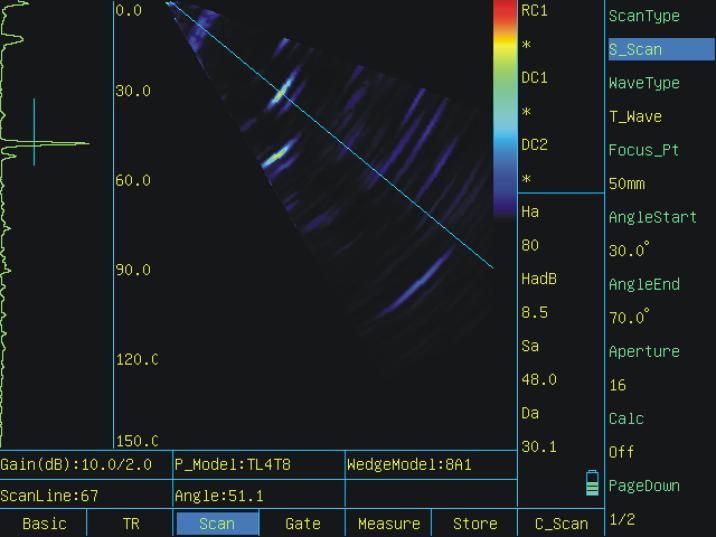

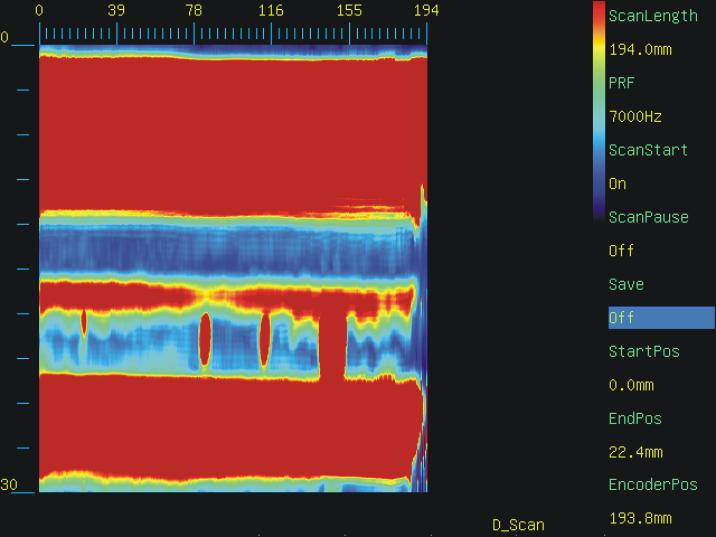

А-скан/Секторное изображение/С-скан/D-скан

Диапазон:

0~6000 мм (продольная волна)

0~1000 мм (продольная волна)

Скорость

1000~10000м/с

1000-10000 м/с

Задержка дисплея

-10 ~1000 мм (продольная волна)

0~1000 мм (продольная волна)

Единица измерения

Мм/дюймы



Погрешность аттенюатора

12Децибел ±1 децибел



Динамический диапазон

≥ 30 Децибел



EN стандарт

EN-12668-1
