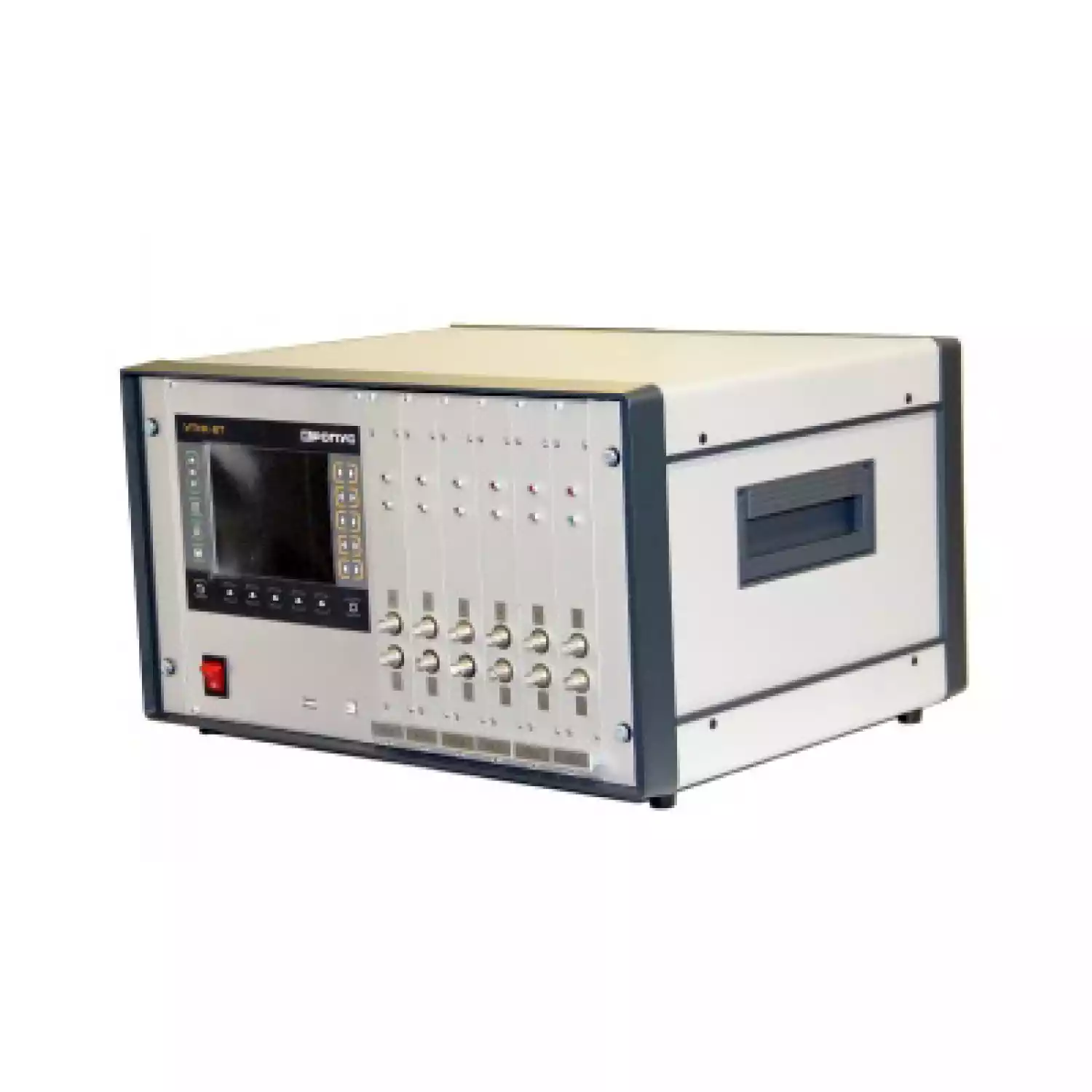

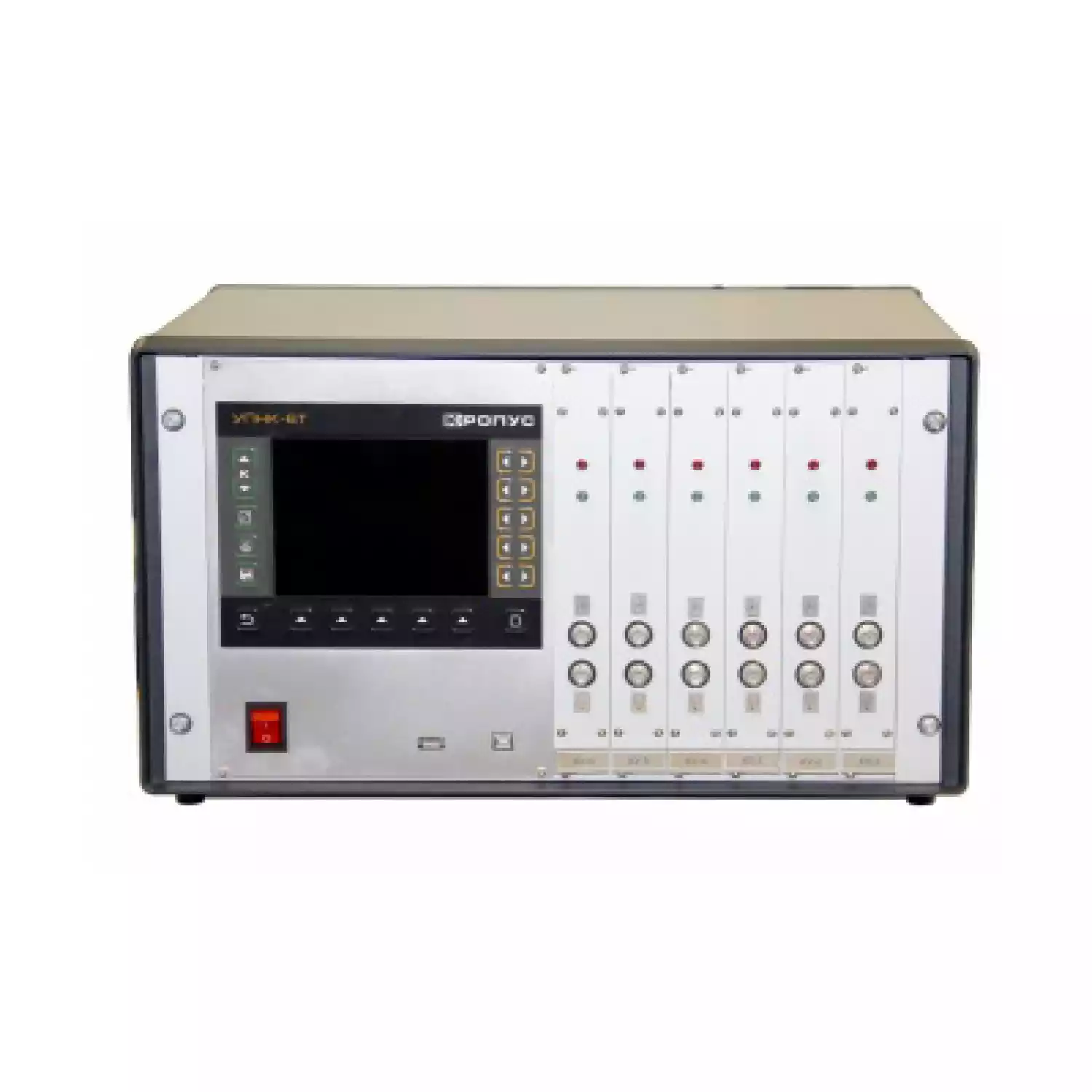

УПНК-6Т Портативный промышленный УЗ дефектоскоп с параллельными каналами

УПНК-6Т - универсальный многоанальный переносной дефектоскоп/толщиномер с независимыми параллельными каналами, построенными на высокоскоростной архитектуре.

УПНК-6Т - это универсальный инструмент, который может стать для Вас первым, достаточно бюджетным, шагом к модернизации установок на базе морально устаревших дефектоскопов (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), так и послужить началом для создания новой установки с той степенью механизации и автоматизации процессов, в которой Вы нуждаетесь на данный момент.

УПНК-6Т на отлично проявил себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.

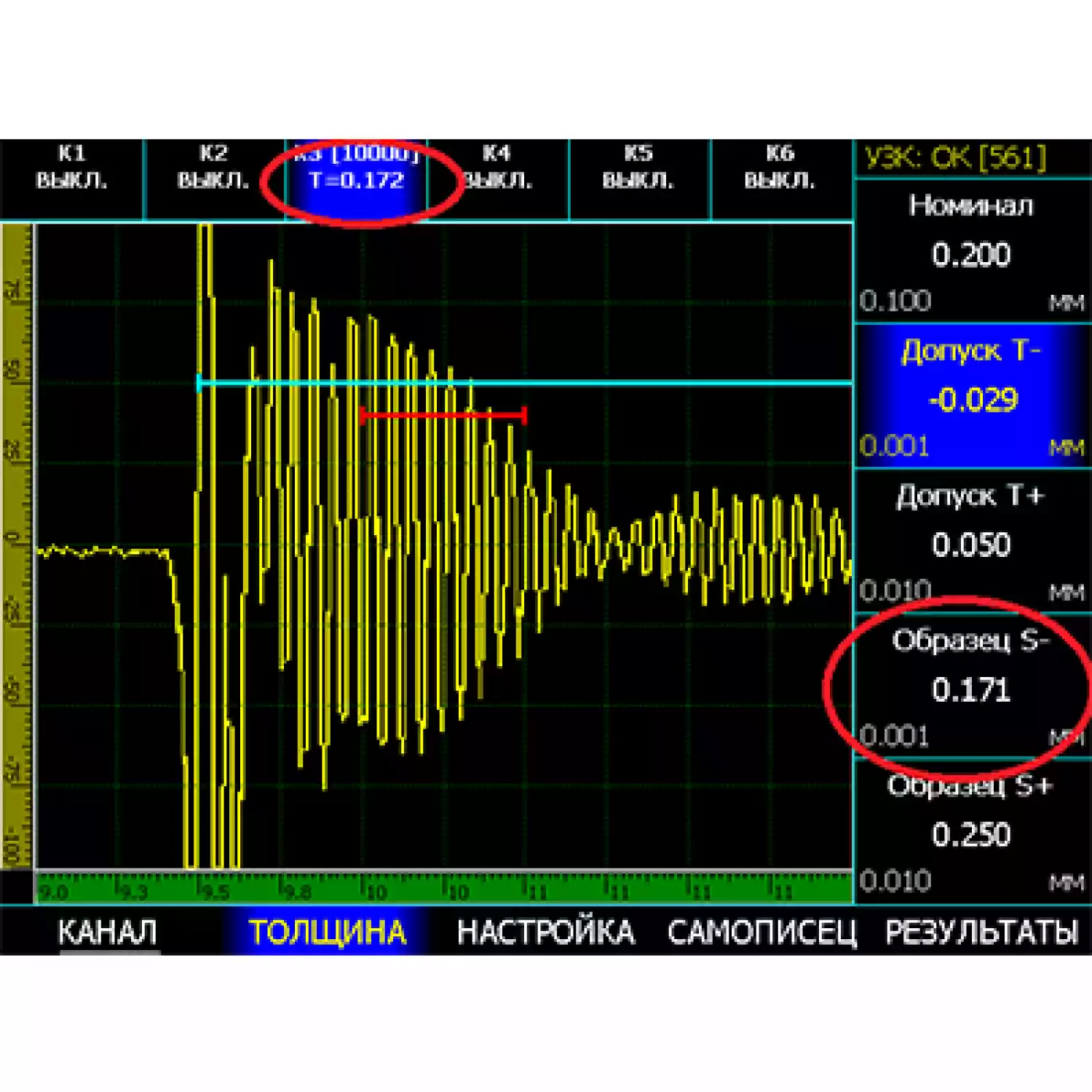

Режим толщиномер: СОП 2х0,171 мм в динамике

Диаграмма

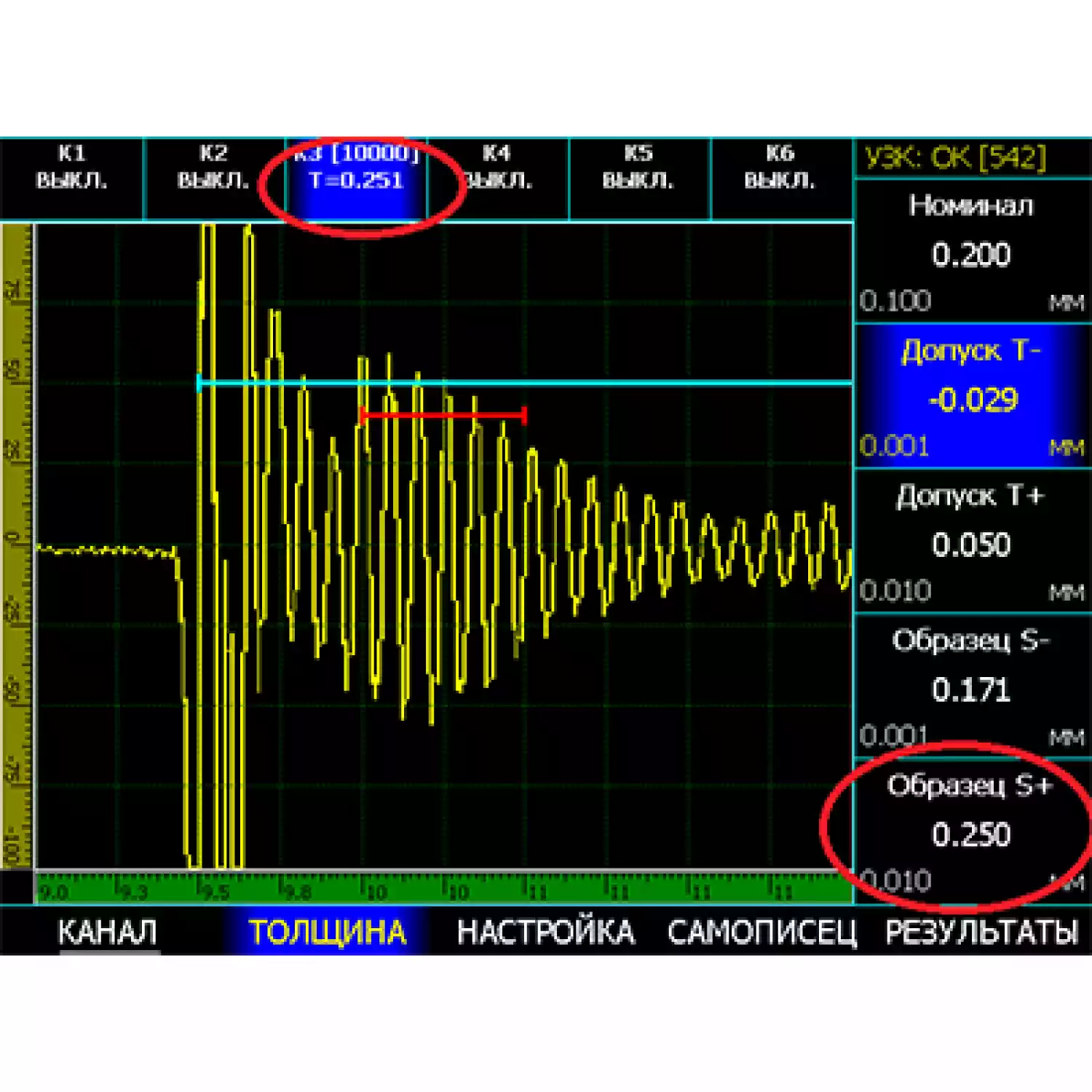

Режим толщиномер: СОП 2х0,250 мм в динамике

Отличительные особенности:

Мобильность (масса не более 15 кг)
Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
Релейный выход. Возможность для подключения к существующей транспортной системе
Возможность интеграции в стандартную 19 дюймовую приборную стойку
Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц
Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
Частотный диапазон канала - от 0,5 МГц до 25 МГц
Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК
Использование сетевых возможностей Windows NT/2000 - удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов

Технические характеристики УПНК-6Т:

Количество каналов		6
Развертка, мкс		мин.: 0 - 2,5 макс.: 0 - 1000
Задержка, мкс		от -4 мкс до 998
Демпфирование, Ом		50 / 1000 (до 25 в совмещенном режиме)
Входной импенданс, Ом		50 / 600
Зондирующий импульс, нс		прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500, с шагом 16
Частота повторений ЗИ		от 50Гц до 15 кГц
Усилитель, МГц		широкополосный 0.5-25 диапазонные аналоговые и цифровые фильтры
Диапазон регулировки усиления, дБ		100
Временная Регулировка Чувствительности (ВРЧ)		диапазон до 90 дБ с построением кривой по 10 опорным точкам
Детектирование		положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка		компенсированная, 0 - 80% высоты экрана
Зоны контроля		две независимых зоны АСД + зона иммерсионной синхронизации Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми
Измерение временных интервалов		от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через частотный и корреляционный метод
Разрешающая способность, нс		для временного метода - 0,5 для частотного и корреляционного метода - 0,25
Разъемы преобразователей		2 СР50 / BNC
Масса, кг		15
*Габаритные размеры, мм (дшв)*		550420310
